Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41 2012-2018)

Схемы относятся к указанным годам и вариантам Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41 2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018)

Оглавление

Гибридный компактвэн Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41) выпускается с 2011 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Toyota Prius V 2012, 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя ( расположение предохранителей) и реле.

Обзор салона

Автомобили с левым рулем

Автомобили с правым рулем

Блок предохранителей в салоне

Расположение блока предохранителей

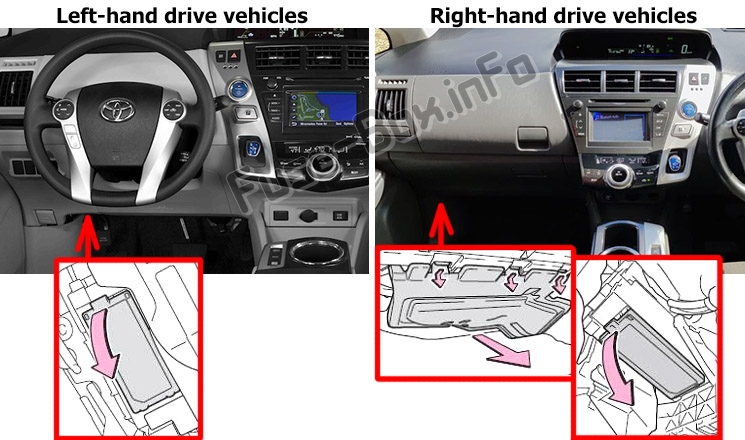

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 1

Схема блока предохранителей

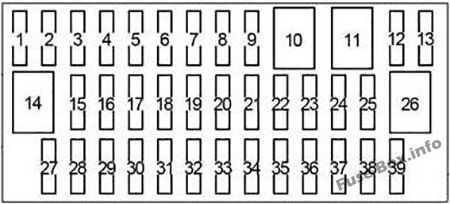

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 2

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	CIG	15	Розетки
2	ECU-ACC	10	Система мультиплексной связи, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система
3	РОЗЕТКА PWR	15	Розетки
4	–	–	–
5	СИДЕНЬЕ HTR FR	10	Подогрев сиденья
6	–	–	–
7	SEAT HTR FL	10	Подогрев сиденья
8	ДВЕРЬ №1	25	Система блокировки дверей с электроприводом
9	–	–	–
10	PSB	30	Система предварительного столкновения
11	PWR СИДЕНЬЕ FR	30	Сиденье с электроприводом
12	DBL LOCK	25	RHD: двойная блокировка
13	FR FOG	15	До ноября 2014 г .: Передние противотуманные фары.
13	FR FOG	7,5	С ноября 2014: Передние противотуманные фары.
14	PWR SEAT FL	30	Сиденье с электроприводом
15	OBD	7,5	Бортовая система диагностики
16	–	–	–
17	RR FOG	7,5	Задние противотуманные фары
18	–	–	–
19	СТОП	10	Стоп-сигналы, высокий стоп-сигнал, тормозная система, система поддержки водителя, система оповещения о приближении автомобиля
20	–	–	–
21	P ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники
22	D ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники
23	–	–	–
24	ДВЕРЬ ЗАД.	25	Электрические стеклоподъемники
25	ДВЕРЬ RL	25	Электрические стеклоподъемники
26	S / ROOF	30	Панорамные шторы на крыше
27	ECU-IG № 1	10	Электровентиляторы охлаждения, мультиплексная система связи
28	ECU-IG № 2	10	Система поддержки водителя, система предотвращения столкновений, внутреннее зеркало заднего вида, устройство открывания двери гаража, датчик рыскания и ускорения, тормозная система, электроусилитель руля, навигационная система, панорамные шторки на крыше, система предупреждения о давлении в шинах, преднатяжители ремней безопасности, аудиосистема, аварийные мигалки, указатели поворота, дворники, очиститель фар
29	–	–	–
30	ДАТЧИК	10	Система регулировки положения фар, датчики и измерители, аварийные мигалки
31	A / C	10	Кондиционер
32	ШАЙБА	15	Омыватель лобового стекла
33	RR WIP	20	Стеклоочиститель и омыватель заднего стекла
34	WIP	30	Дворники
35	–	–	–
36	ВСТРЕТИЛИСЬ	7,5	Датчики и счетчики
37	IGN	10	Тормозная система, система поддержки водителя, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система обнаружения пассажиров (ЭБУ и датчики), система интеллектуального ключа
38	ПАНЕЛЬ	10	Система кондиционирования воздуха, аварийные мигалки, обогрев сидений, трансмиссия, позиционный переключатель P, навигационная система, усовершенствованная система управления парковкой, очиститель фар, лампа напоминания о ремне безопасности, система регулировки положения фар, подсветка перчаточного ящика, часы, аудиосистема
39	ХВОСТИК	10	Система регулировки положения фар, габаритные огни, задние фонари, фонари освещения номерного знака, передние противотуманные фары, боковые габаритные огни

Дополнительный блок предохранителей

№	название	ампер	схема
1	WIP №4	10	RHD: круиз-контроль, динамический радарный круиз-контроль, управление двигателем
2	WIP №4	10	LHD: круиз-контроль, динамический радарный круиз-контроль, управление двигателем

Блок плавкой вставки

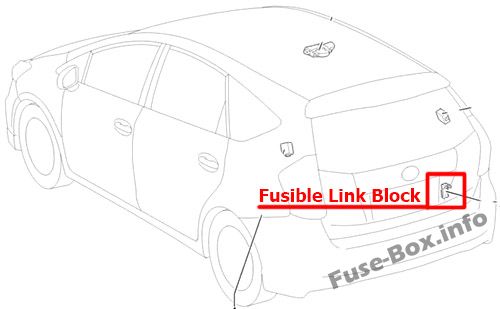

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 4

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 5

№	название	ампер	схема
1	ОСНОВНОЙ	140	«DC / DC», «DRL», «AMP», «AMP NO.1», «AMP NO.2», «H-LP HI MAIN», «EPS», «ABS MTR 1», «ABS MTR 2» »,« DC / DC-S »,« P / I 2 »,« ECU-B2 »,« AM2 »,« ECU-B3 »,« TURN & HAZ »,« P CON MAIN »,« SHORT PIN », Предохранители «ABS MAIN NO.1», «P-CON MTR», «MAYDAY», «ETCS», «IGCT», «P / I 1»

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

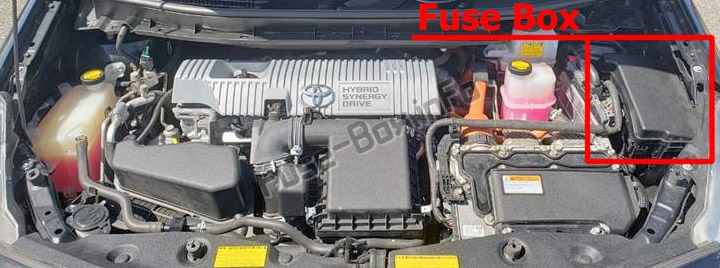

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 6

Схема блока предохранителей

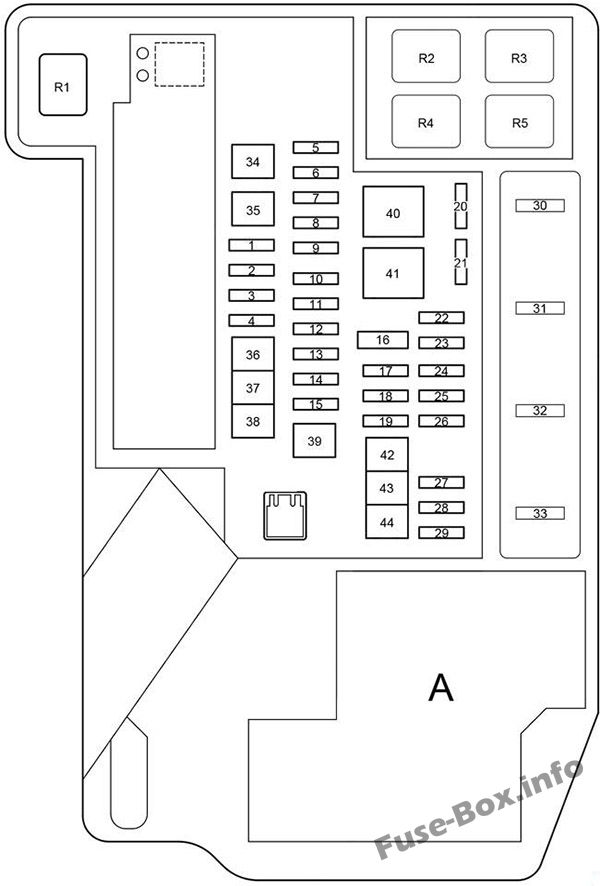

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 7

A:

До октября 2012 г.

С октября 2012 г.

Назначение предохранителей и реле в моторном отсеке

№	название	ампер	схема
1	ОСНОВНОЙ АБС № 2	7,5	Антиблокировочная тормозная система
2	ENG W / P	30	Система охлаждения
3	S-HORN	10	Средство защиты от кражи
4	AMP	30	С ноября 2014: Аудиосистема.
5	ОСНОВНОЙ АБС №1	20	Антиблокировочная тормозная система
6	ETCS	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
7	ПОВОРОТ И HAZ	10	Указатели поворота
8	ECU-B3	10	Кондиционер
9	–	–	–
10	БУД-В2	7,5	Система смарт-ключей
11	AM2	7,5	Система управления питанием
12	P CON MAIN	7,5	Система управления положением P, трансмиссия
13	DC / DC-S	5	Инвертор и преобразователь
14	IGCT	30	Предохранители «PCU», «IGCT № 2», «IGCT № 3»
15	AMP	30	До ноября 2014 г .: Аудиосистема
15	HORN	10	С ноября 2014: Хорн
16	КОРОТКИЙ ПИН	–	Предохранители “ECU-B”, “RAD NO.1”, “DOME”
17	DRL	7,5	Дневные ходовые огни
18	HV BATT	10	Датчик напряжения АКБ
19	H-LP HI MAIN	20	Выключатель фар, система дневного света, предохранители “H-LP HI RH”, “H-LP HI LH”
20	IGCT № 3	10	Система охлаждения
21	EFI № 2	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
22	H-LP RH HI	10	Правая фара (дальний свет)
23	H-LP LH HI	10	Левая фара (дальний свет)
24	БУД-Б	7,5	Система смарт-ключей, мультиплексная система связи, персональное освещение, датчики и измерители, система обнаружения пассажиров (ЭБУ и датчики)
25	DOME	10	Подсветка дверей, личное освещение, внутреннее освещение, передние фонари для ног, подсветка умывальника, внутреннее зеркало заднего вида, устройство открывания двери гаража, потолочная консоль
26	РАД № 1	15	Аудиосистема, система навигации
27	МИР HTR	10	Обогреватели наружных зеркал заднего вида
28	IGCT № 2	10	Гибридная система, система управления положением P, инвертор и преобразователь
29	PCU	10	Инвертор и преобразователь
30	IG2	20	Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, предохранители “MET 1,” IGN “, гибридная система
31	BATT FAN	10	Вентилятор охлаждения аккумулятора
32	EFI ГЛАВНАЯ	20	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система охлаждения, предохранитель “EFI NO.2”
33	–	–	–
34	H-LP CLN	30	Очиститель фар
35	–	–	–
36	CDS	30	Электрические вентиляторы охлаждения
37	RDI	30	Электрические вентиляторы охлаждения
38	HTR	50	Кондиционер
39	P-CON MTR	30	Система управления положением P, трансмиссия
40	прибыль на акцию	60	Электроусилитель руля
41	P / I 1	60	Предохранители “IG2”, “EFI MAIN”, “BATT FAN”
42	ABS MTR 2	30	Антиблокировочная тормозная система
43	ABS MTR 2	30	Антиблокировочная тормозная система
44	P / I 2	40	Звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	–	–	–
46	–	–	–

Реле
R1			Система охлаждения (ENG W / P)
R2			Электровентилятор системы охлаждения (ВЕНТИЛЯТОР № 3)
R3			Привод управления переключением передач (P-CON MTR)
R4			Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R5			До ноября 2014 г .: Устройство защиты от кражи (S-HORN) С ноября 2014 г .: Дневные ходовые огни (ДХО)
R6			Диммер (DIM)
R7			Контроль управления питанием (IGCT)
R8			Электровентилятор охлаждения (ВЕНТИЛЯТОР №2)
R9			До ноября 2014 г .: дневные ходовые огни (ДХО). С ноября 2014 г .: звуковой сигнал.
R10			С октября 2012 г .: –

Расположение блоков предохранителей и реле Предохранители и реле Toyota Prius V / Prius + / Prius α (ZVW40 / ZVW41; 2012-2018) - схема 8

№	название	ампер	схема
1	DC / DC	125	Интегрирующее реле, реле «TAIL», «Реле P / POINT», реле «ACC», реле «IG1 NO.1», реле «IG1 NO.2», реле «IG1 NO.3», «HTR», «RDI» “,” CDS “,” S-HORN “,” ENG W / P “,” ABS MAIN NO.2 “,” H-LP CLN “,” FR FOG “,” PWR SEAT FL “,” OBD “,” STOP »,« RR FOG »,« DBL LOCK »,« PWR SEAT FR »,« DOOR NO.1 »,« PSB »,« D FR DOOR »,« P FR DOOR »,« DOOR RL »,« DOOR RR » “, Предохранители” S / ROOF “
