Предохранители и реле Toyota RAV4 (XA10 1995-1997)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA10 1995-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Оглавление
В этой статье мы рассмотрим Toyota RAV4 (XA10) первого поколения до рестайлинга, выпускавшуюся с 1995 по 1997 год. Здесь вы найдете схемы блоков предохранителей Toyota RAV4 1995, 1996 и 1997 годов , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне

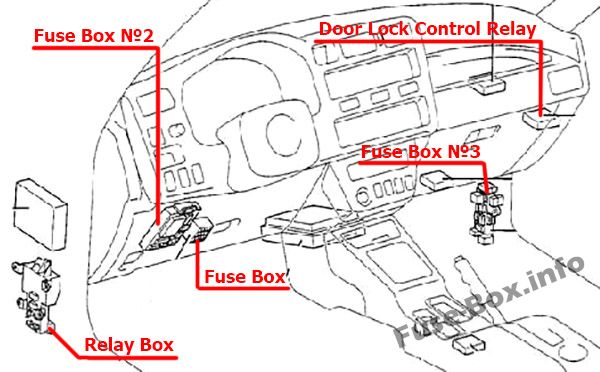

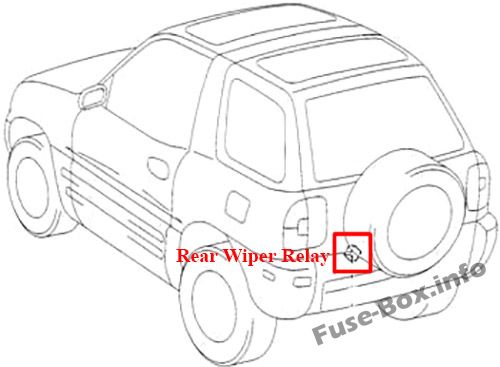

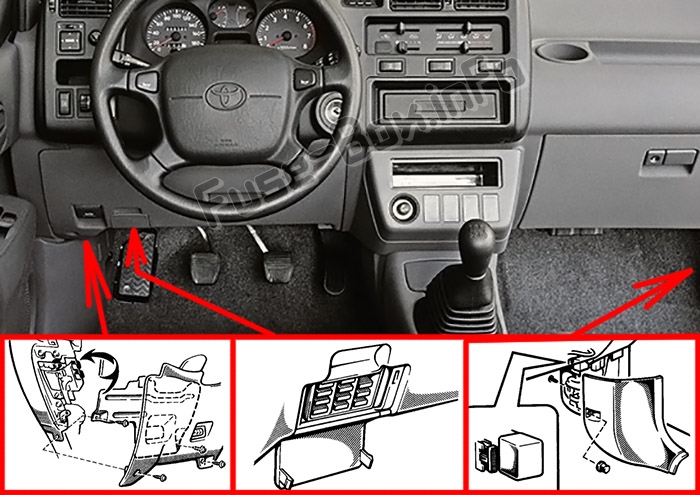

Расположение блока предохранителей

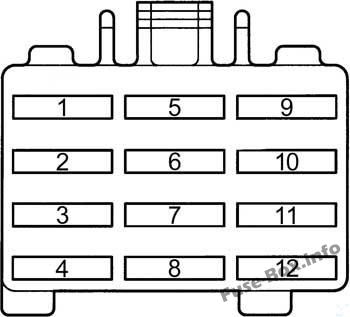

Схема блока предохранителей №1
Блок предохранителей расположен в левой части панели приборов, за крышкой.
Назначение предохранителей в блоке предохранителей №1 в салоне.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | ХВОСТИК | 10 | Задние фонари, габаритные огни, освещение номерного знака, внутреннее освещение |
| 2 | ДАТЧИК | 11 | Датчики и измерители, индикаторы напоминания об обслуживании (кроме сигнальных ламп выпуска и открытия дверей), фонари заднего хода, система кондиционирования воздуха, электрические стеклоподъемники, обогрев заднего стекла, система блокировки межосевого дифференциала, система автоматической коробки передач с электронным управлением |
| 3 | ПЕРЕМЕНА | 7,5 | Указатели поворота |
| 4 | CIG и RAD | 15 | Прикуриватель, часы, автомобильная аудиосистема, электрические зеркала заднего вида |
| 5 | DEF-I / UP | 7,5 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 6 | IGN | 7,5 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, сигнальная лампа разгрузки |
| 7 | ECU-IG | 7,5 | Антиблокировочная тормозная система, автоматическая коробка передач с электронным управлением |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 9 | – | – | – |
| 10 | SRS | 7,5 | Система подушек безопасности SRS |
| 11 | OBD | 7,5 | Бортовая система диагностики |
| 12 | СТОП | 10 | Стоп-сигналы |

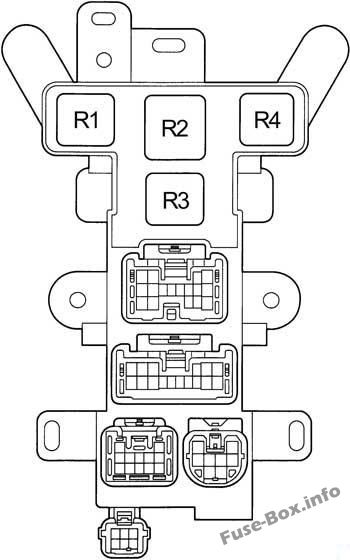

Схема блока предохранителей №2

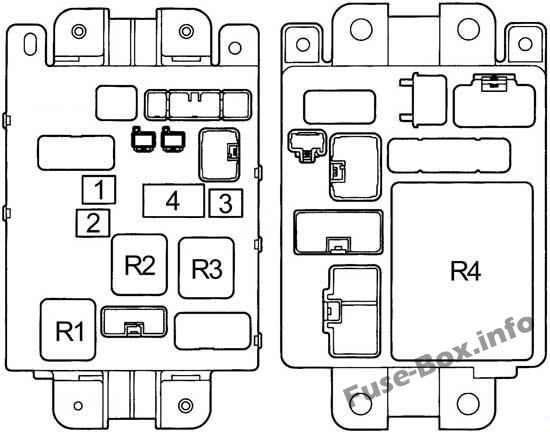

Назначение предохранителей и реле в блоке предохранителей №2 в салоне.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | МОЩНОСТЬ | 30 | Электрические стеклоподъемники, система блокировки дверей с электроприводом |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | AM1 | 40 | Предохранители “CIG & RAD”, “WIPER”, “GAUGE”, “ECU-IG”, “TURN”, “TAIL” и “PANEL” |
| 4 | – | – | Фильтр шума |
| Реле | |||
| R1 | предотвращение запотевания | ||
| R2 | Главное реле питания | ||
| R3 | Задний свет | ||
| R4 | Интеграционное реле |
Схема блока предохранителей №3

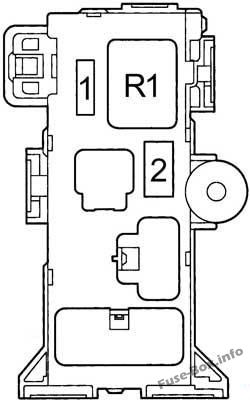

Назначение предохранителей и реле в блоке предохранителей №3 в салоне.
| № | название | ампер | схема |
|---|---|---|---|
| 1 | A / C | 7,5 | Кондиционер |
| 2 | – | – | – |
| Реле | |||
| R1 | подогреватель |
Блок реле
| № | Реле |
|---|---|
| R1 | Реле размыкания цепи |
| R2 | – |
| R3 | Указатель поворота |
| R4 | – |
Блоки предохранителей в моторном отсеке

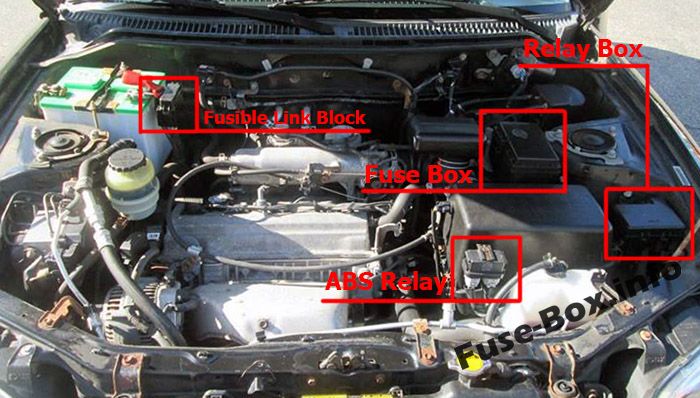

Расположение блока предохранителей

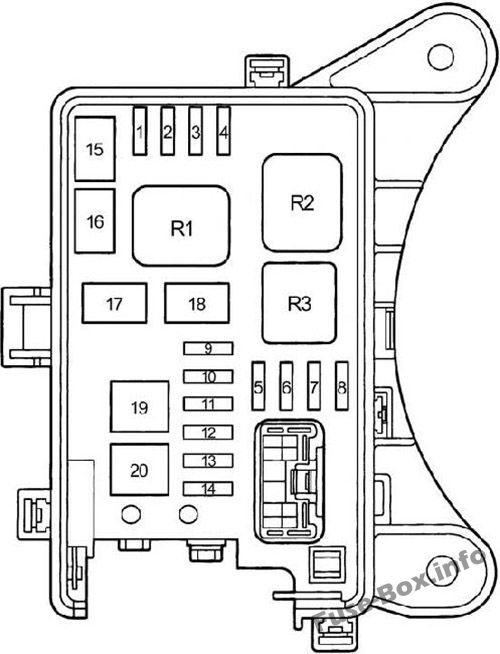

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | название | ампер | схема |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | H-LP (левый) | 15 | Левая фара |
| 4 | H-LP (RH) | 15 | Правая фара |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 9 | ALT-S | 5 | Система зарядки |
| 10 | – | – | – |
| 11 | ХАЗ-HORN | 15 | Аварийные мигалки, гудки |
| 12 | EFI | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | DOME | 15 | Личное освещение, сигнальная лампа открытой двери, часы |
| 14 | AM2 | 20 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система зарядки |
| 15 | CDS FAN | 30 | Электрический вентилятор охлаждения |
| 16 | RDI FAN | 30 | Электрический вентилятор охлаждения |
| 17 | – | – | – |
| 18 | ГЛАВНАЯ №1 | 30 | Система запуска, фары |
| 19 | ABS | 60 | -1997: Антиблокировочная тормозная система. |
| 20 | – | – | – |
| Реле | |||
| R1 | Основной | ||
| R2 | передние фары | ||
| R3 | Стартер |

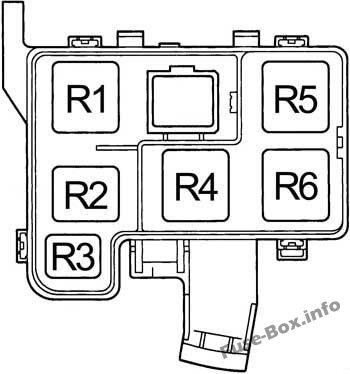

Блок реле
| № | Реле |
|---|---|
| R1 | EFI Main |
| R2 | Электровентилятор охлаждения (№1) |
| R3 | рожок |
| R4 | Электровентилятор охлаждения (№3) |
| R5 | Магнитная муфта (A / C) |
| R6 | Электровентилятор охлаждения (№2) |
Блок плавкой вставки
| № | название | ампер | схема |
|---|---|---|---|
| 1 | Основной | 80 | Предохранители “AM2”, “HAZ-HORN”, “EFI”, “DOME”, “RADIO” и “ALT-S” |
| 2 | ALT | 100 | Задний фонарь, предохранители «ABS», «RADIO», «HTR», «AM1», «POWER», «STOP» и «DEF» |
| 3 | HTR | 50 | Кондиционер |
