Предохранители и реле Volkswagen Caddy (2003-2010)
Схемы относятся к указанным годам и вариантам Volkswagen Caddy (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Оглавление
В этой статье мы рассмотрим Volkswagen Caddy третьего поколения (2K) до первого фейслифтинга, выпущенного с 2003 по 2010 год. Здесь вы найдете схемы блока предохранителей Volkswagen Caddy 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

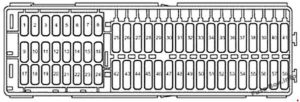

Приборная панель (держатель предохранителя C)

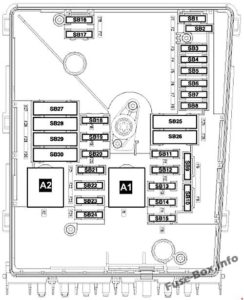

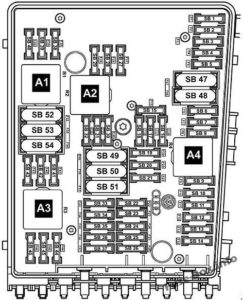

Моторный отсек (держатель предохранителей B)

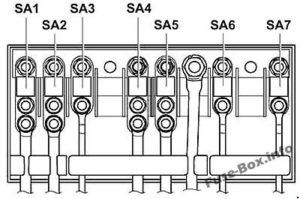

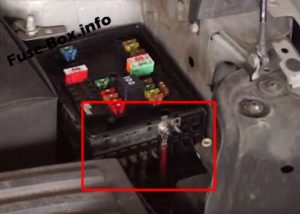

Блок предварительного предохранителя (держатель предохранителя A)
Схема блока предохранителей
2003, 2004
Приборная доска
Назначение предохранителей на приборной панели (2003, 2004)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 5 | Блок управления детектором прицепа -J345- |
| 3 | 5 | Переключатель отопителя / выхода тепла -E16- Датчик высокого давления -G65- |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | – | Не используется |
| 7 | 5 | Регулятор сиденья с подогревом водителя -E94- Регулятор сиденья с подогревом переднего пассажира -E95- |
| 8 | 5 | Элемент струйного обогрева левой шайбы -Z20- Элемент струйного обогрева левой шайбы -Z21- |
| 9 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа выключения боковой подушки безопасности переднего пассажира -K145- |
| 10 | 5 | Блок управления электроникой мобильного телефона -J412- |
| 11 | 10 | Блок управления гидроусилителем -J500- |
| 12 | – | Не используется |
| 13 | – | Не используется |
| 14 | 5 | Выключатель системы контроля тяги -E132- Кнопка TCS и ESP -E256- Блок управления ABS -J104- |
| 15 | 10 | Выключатель фонаря заднего хода -F4- Реле включения автономного отопителя -J485- (с мая 2004 г.) Блок управления с дисплеем для радионавигационной системы -J503 (торговое оборудование) T16 – Подключение для самодиагностики (T16 / 1) |
| 16 | 5 | Диагностический интерфейс шины данных -J533- |
| 17 | 7,5 | Левый задний фонарь и задняя противотуманная фара -M41- (модели без центрального замка) |
| 18 | – | Не используется |
| 19 | – | Не используется |
| 20 | – | Не используется |
| 21 | – | Не используется |
| 22 | 5 | Приемник дистанционного управления для автономного отопителя охлаждающей жидкости -R149- |
| 23 | 10 | Выключатель стоп-сигнала -F- Левая лампочка стоп- сигнала -M9- Лампа стоп-сигнала правая -M10- Лампа стоп- сигнала верхнего уровня -M25- Блок управления ABS -J104- |
| 24 | 10 | Выключатель освещения -E1- Блок управления системы кондиционирования -J301- 16-контактный разъем -T16- (соединение для самодиагностики T16 / 16) |
| 25 | 30 | Блок управления сиденья водителя с подогревом -J131- Блок управления сиденья переднего пассажира -J132- |
| 26 | 10 | J … – Блоки управления двигателем |
| 27 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- (с мая 2004 г.) |
| 28 | 5 20 | Выключатель света -E1- (модели с центральным замком) Выключатель противотуманных фар -E7- (модели без центрального замка) Выключатель заднего противотуманного света -E18- (модели без центрального замка) |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- (до апреля 2004 г.) |
| 30 | 25 | Выключатель света -E1- (модели без центрального замка) Предохранитель 37 на держателе предохранителей C -SC37- Предохранитель 38 на держателе предохранителей C -SC38- |
| 31 | 15 | Реле срабатывания автономного отопителя -J485- (до апреля 2004 г.) |
| 32 | 15 | Насос омывателя -V5- |
| 33 | Не используется | |
| 34 | Не используется | |
| 35 | 40 | Вентилятор приточного воздуха -V2- Реле управления автономным отопителем -J485- |
| 36 | – | Не используется |
| 37 | 15 | Лампа ближнего света ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Лампа ближнего света ближнего света -M29- (только модели без центрального замка) |
| 39 | – | Не используется |
| 40 | 20 | Блок управления детектором прицепа -J345- |
| 41 | 20 | Розетка для прицепа -U10- |
| 42 | 15 30 | Гнездо 12 В -U5- (рядом с рычагом ручного тормоза) Гнездо 12 В 2 -U18- (левый багажник) |
| 43 | 15 | Реле 2 топливного насоса -J49- (BCA, BGU) Реле топливного насоса -J17- (BDJ, BJB) Насос высокого давления топливной системы -G6- |
| 44 | 5 | Датчик контроля салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- |
| 45 | 5 | Блок управления серийным выбором -J515- |
| 46 | 7,5 | Блок управления бортовой сети -J519- (Внутреннее освещение) |
| 47 | 25 30 | Прикуриватель -U1- Задний прикуриватель -U9- |
| 48 | 20 | Реле системы омывателей фар -J39- Насос системы омывателей фар -V11- |
| 49 | 10 | Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 50 | – | Не используется |
| 51 | – | Не используется |
| 52 | 25 | Реле вентилятора приточного воздуха -J13- Блок управления бортовой сети -J519- |
| 53 | 25 | Центральный блок управления системы комфорта -J393- |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 56 | – | Не используется |
| 57 | – | Не используется |
| 58 | – | Не используется |
Моторного отсека
Распределение предохранителей в моторном отсеке (2003, 2004)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | 30 | Блок управления ABS -J104- |
| 2 | 30 | Блок управления ABS -J104- |
| 3 | – | Не используется |
| 4 | 5 | Блок управления бортовой сети -J519- |
| 5 | 20 | Блок управления бортовой сети -J519- Двухтональное реле звукового сигнала -J4- Сигнальное реле звукового сигнала -J413- Тройной звуковой сигнал -H2- Басовый рожок -H7- |
| 6 | 20 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N 127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Трансформатор зажигания -N152- |
| 7 | 5 | Выключатель педали тормоза -F47- J …- Модули управления двигателем Датчик положения сцепления -G476- |
| 8 | 10 | Клапан рециркуляции выхлопных газов -N18- Электромагнитный клапан фильтра с активированным углем 1-N80- Переключающий клапан регулируемого впускного коллектора -N156- Защитный резистор -N235- Блок управления вентилятора радиатора -J293- Двигатель заслонки впускного коллектора -V157- |
| 9 | 10 | Реле топливного насоса -J17- (BDJ, BJB) Реле свечи накаливания -J52- (BDJ) Модуль автоматического управления периодом накаливания -J79- (BJB) |
| 10 | 10 | Клапан рециркуляции отработавших газов -N18- Электромагнитный клапан регулирования давления наддува -N75- Переключающий клапан рециркуляции отработавших газов -N345- |
| 11 | 2S | Модуль управления Motronic -J220- (BCA) Модуль управления Simos -J361- (BGU, BSE, BSF) |
| 12 | 15 | Лямбда-зонд -G39- (BCA) Лямбда-зонд после каталитического нейтрализатора -G130- (BCA) |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 25 | Стартер -B- |
| 16 | 15 | Блок управления электроникой рулевой колонки -J527- |
| 17 | 10 | Блок управления во вставке панели приборов -J285- |
| 18 | – | Не используется |
| 19 | 15 | Модуль управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 20 | 10 | Блок управления электроникой мобильного телефона -J412- |
| 21 | – | Не используется |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 10 | Диагностический интерфейс шины данных -J533- |
| 25 | – | Не используется |
| 26 | 5 | Клемма 30, реле напряжения питания -J317- (BDJ, BJB) |
| 26 | 10 | Модуль управления Motronic -J220- (BCA) |
| 27 | 10 | Нагревательный элемент для вентиляции картера -N79- |
| 28 | – | Не используется |
| 29 | 20 | Форсунка цилиндра 1 -N30- (BCA) Форсунка цилиндра 2 -N31- (BCA) Форсунка цилиндра 3 – N32- (BCA) Форсунка цилиндра 4 -N33- (BCA) |
| 30 | 20 | Блок управления автономного отопителя -J364- |
| 31 | 30 | Электродвигатель стеклоочистителя -V- |
| 32 | 10 | Форсунка цилиндра 1 -N30- (BGU) Форсунка цилиндра 2 -N31- (BGU) Форсунка цилиндра 3 -N32- (BGU) Форсунка цилиндра 4 -N33- (BGU) |
| 32 | 40 | Свеча накаливания 1 -Q10- (BDJ) Свеча накаливания 2 -Q11- |
| 33 | 15 | Топливный насос -G6- (BCA, BGU) |
| 33 | 40 | Свеча накаливания 3 -Q12- (BDJ) Свеча накаливания 4 -Q13- |
| 34 | – | Не используется |
| 34 | – | Не используется |
| 35 | – | Не используется |
| 36 | – | Не используется |
| 37 | – | Не используется |
| 38 | 10 | Регулятор угла наклона фар -E102- Привод регулировки угла наклона фар -V48- Привод регулировки угла наклона фар -V49- |
| 39 | 5 | Датчик уровня масла и температуры масла -G266- Блок управления во вставке панели приборов -J285- |
| 40 | 20 | Предохранители на держателе предохранителей C -SC- Предохранитель 1 на держателе предохранителей -SC1- к -SC6- Предохранитель 9 на держателе предохранителей -SC9- к -SC16- Предохранитель 25 на держателе предохранителей -SC25- к -SC27- |
| 41 | – | Не используется |
| 42 | 5 | Реле топливного насоса -J17- (BCA, BGU) |
| 42 | 10 | Г-н масс-метр -G70- (BJB) |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 15 | Лямбда-зонд -G39- (BGU) Лямбда-зонд после катализатора -G130- (BGU) |
| 46 | – | Не используется |
| 47 | 40 | Блок управления бортовой сети -J519- левая фара |
| 48 | 40 | Блок управления бортовой сети -J519- правая фара |
| 49 | – | Не используется |
| 50 | – | Не используется |
| 51 | 40 | Реле насоса вторичного воздуха -J299- (BGU) Двигатель насоса вторичного воздуха -V101- |
| 51 | 50 | Модуль автоматического управления периодом свечения -J179- (BJB) Свеча накаливания 1-Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 52 | – | Не используется |
| 53 | 25 | Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 54 | 50 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор для охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |

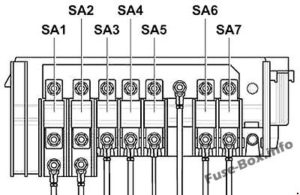

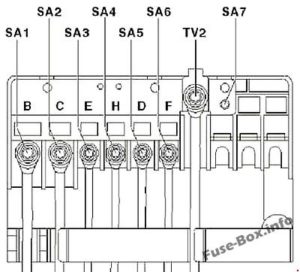

Блок предварительного предохранителя
Блок предварительного предохранителя (2003, 2004)
| № | A | Функция / компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90A / 110A |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Модуль управления гидроусилителем -J500- Электромеханический мотор гидроусилителя -V187- |
| 3 | 80 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- Вентилятор радиатора справа от радиатора -V35- |
| 4 | 70 | Блок управления бортовой сети -J519- Реле сброса X-контакта -J59- Предохранитель 7 на держателе предохранителя -SC7- Предохранитель 8 на держателе предохранителя -SC8- Предохранитель 28 на держателе предохранителя -SC28- до -SC35- |
| 5 | – | Не используется |
| 6 | 100 | Предохранители на держателе предохранителей C -SC- Предохранитель 20 на держателе предохранителей -SC20- к -SC24- Предохранитель 42 на держателе предохранителей -SC42- к -SC56- |
| 7 | 50 | Предохранители на держателе предохранителей C -SC- Предохранитель 39 на держателе предохранителей -SC39- до -SC41- |
2005, 2006, 2007
Приборная доска
Назначение предохранителей на приборной панели (2005, 2006, 2007)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | 10 | Не используется (применяется до мая 2006 г.) 10-контактный разъем -T10c- (с ноября 2006 г .; только для моделей с электрическим интерфейсом) |
| 1 | 10 15 | Переключатель двусторонней радиосвязи -E72- (относится только к специальным транспортным средствам) Двигатель продолжает работать без кнопки ключа -E489- (относится только к специальным транспортным средствам) Блок управления специальным транспортным средством -J608- (до ноября 2006 года; применяется только к специальным транспортным средствам) 4-контактный разъем -T4g- (относится только к специальным транспортным средствам) |
| 2 | 5 | Реле топливного насоса -J17- (BCA, BGU, BSE, BSF, BUD, BSX) Клемма 15, реле напряжения питания -J329- (BGU, BSE, BSF, BUD, BSX) Диагностический интерфейс шины данных -J533- Блок управления двигателем -J623 – |
| 3 | 5 | Регулятор положения фар по высоте -E102- Электродвигатель дальнего света фар -V48- Электродвигатель дальнего света фар -V49- Выключатель антипробуксовочной системы -E132- (с ноября 2006 г.) Кнопка TCS и ESP -E256- (с ноября 2006 г.) Рычаг селектора – E313- (с ноября 2006 года; только модели с коробкой передач с прямым переключением) Выключатель стоп-сигнала -F- (с ноября 2006 года) Блок управления ABS -J104- (с ноября 2006 года) Блок управления детектором прицепа -J345- (с ноября 2006 года) Усилитель руля Блок управления -J500- (с ноября 2006 г .; только модели с гидроусилителем) Блок управления датчиками рычага селектора -J587- (с ноября 2006 г .; только модели с коробкой передач прямого переключения) Мехатроник для коробки передач с двойным сцеплением -J743- (с ноября 2006 г .; только модели с коробкой передач с прямым переключением) |
| 4 | 5 | Блок управления электроникой мобильного телефона -J412- (только модели с телефоном) |
| 5 | 15 | Расходомер воздуха -G70- (BLS, BSU, BJB, BDJ, BST) Нагревательный элемент для вентиляции картера -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB) Выключатель фонаря заднего хода -F4- (из Ноябрь 2006 г.) Реле срабатывания автономного отопителя -J485- (с ноября 2006 г .; только модели с автономным отопителем охлаждающей жидкости). 16-контактный разъем -T16- (с ноября 2006 г .; подключение для самодиагностики). |
| 5 | 10 | Нагревательный элемент для вентиляции картера -N79- (BSX) Электромагнитный клапан системы активированного угля 1-N80- (BSX) 16-контактный разъем -T16- (с ноября 2006 г .; подключение для самодиагностики) Выключатель фонаря заднего хода -F4- (с ноября 2006) Реле срабатывания автономного отопителя -J485- (с ноября 2006 г .; только модели с автономным отопителем) |
| 6 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа выключения боковой подушки безопасности переднего пассажира -K145- |
| 7 | 5 | Выключатель обогревателя / обогрева -E16- (только модели с обогревом сиденья и без центрального замка) Блок управления системой кондиционирования воздуха -J301- (только модели с обогревом сиденья и без центрального подвеса) Не используется (с ноября 2006 г.) |
| 8 | 5 | Элемент струйного обогрева левой шайбы -Z20- (только модели без центрального замка) Элемент струйного обогрева левой шайбы -Z21- (только модели без центрального замка) Не используется (с ноября 2006 г.) |
| 9 | 10 | Блок управления гидроусилителем -J500- (только модели с гидроусилителем) Не используется (с ноября 2006 г.) |
| 10 | 10 | Выключатель фонаря заднего хода -F4- Реле включения автономного отопителя -J485- (только для моделей с автономным отопителем охлаждающей жидкости) 16-контактный разъем -T16- (подключение для самодиагностики) Не используется (с ноября 2006 г.) |
| 11 | – | Не используется (применимо до мая 2006 года) |
| 11 | 10 | 2-контактный разъем -T2ab- (применяется только к специальным транспортным средствам, применяется с июня 2006 г.) |
| 12 | Не используется (применимо до мая 2006 года) | |
| 12 | 5 | Выключатель освещения салона (такси) -E115- (только такси) Выключатель такси -E138- (только такси) Кнопка системы громкой связи -E487- (только такси) Счетчик такси -G41- (только такси) |
| 12 | 10 | 2-контактный разъем -T2ac- (относится только к специальным транспортным средствам) 28-контактный разъем -T28a- (применяется только к специальным транспортным средствам) |
| 13 | 5 | Блок управления детектором прицепа -J345- (только модели с прицепом и без центрального замка) Не используется (с ноября 2006 г.) |
| 14 | 5 | Выключатель системы контроля тяги -E132- Кнопка TCS и ESP -E256- Блок управления ABS -J104- Выключатель стоп-сигнала -F- (применяется с июня 2006 года) Не используется (с ноября 2006 года) |
| 15 | 5 | Рычаг селектора -E313- (только модели с коробкой передач прямого переключения) Блок управления датчиками рычага селектора -J587- (только модели с коробкой передач прямого переключения) Мехатроник для коробки передач с двойным сцеплением -J743- (только модели с коробкой передач прямого переключения) Не используется (с Ноябрь 2006) |
| 16 | 5 | Переключатель отопителя / выхода тепла -E16- (только модели без системы кондиционирования) Датчик высокого давления -G65- (только модели с системой кондиционирования) Датчик уровня масла и температуры масла -G266- (только для моделей с гибким дисплеем интервалов обслуживания) Управление блок в вставке приборной панели -J285- |
| 17 | 7,5 | Левый задний фонарь и задняя противотуманная фара -M41- (модели без центрального замка) Выключатель контакта заднего противотуманного фонаря -F216- (только на моделях с прицепом и без центрального замка) |
| 18 | 5 | Не используется (применимо до мая 2006 г.) Пульт дистанционного управления для сигнализации такси, блок управления -J601- (только такси, применимо с июня 2006 г.) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) (с ноября 2006 г.) |
| 19 | 5 | Не используется (применяется до мая 2006 г.) 10-контактный разъем -T10c- (только для моделей без электрического интерфейса, применяется с июня 2006 г.) |
| 19 | 10 | Счетчик такси -G41- (только такси, применяется с июня 2006 года) Радиостанция двусторонней связи -R8- (только такси, применяется с июня 2006 года) |
| 20 | 5 | Блок управления АКПП -J217- |
| 20 | 10 | 10-контактный разъем -T10c- (с ноября 2006 г .; только для моделей с электрическим интерфейсом) |
| 21 | 5 10 | Рычаг селектора -E313- (только модели с коробкой передач с прямым переключением) Блок управления датчиками рычага селектора -J587- (только модели с коробкой передач с прямым переключением) Переключатель Tiptronic -F189- (с ноября 2006 г .; только модели с коробкой передач с прямым переключением) Блок управления автоматической коробкой передач -J217- (с ноября 2006 г.) 16-контактный разъем -T16- (с ноября 2006 г .; подключение для самодиагностики) Выключатель света -E1- (с ноября 2006 г.) Переключатель обогревателя / выхода тепла -E16- (с ноября 2006 г.) Кондиционер блок управления системой -J301- (с ноября 2006 г.) Приемник дистанционного управления для автономного отопителя-охлаждающей жидкости -R149- (с ноября 2006 г .; только модели с приемником дистанционного управления для автономного нагревателя охлаждающей жидкости) |
| 22 | 5 | Приемник дистанционного управления для автономного нагревателя охлаждающей жидкости -R149- (только модели с приемником дистанционного управления для автономного нагревателя охлаждающей жидкости) Не используется (с ноября 2006 г.) |
| 23 | 10 | Выключатель стоп-сигнала -F- (действует до мая 2006 г.) |
| 23 | 10 | 3-контактный разъем -T3r- (применяется только к специальным транспортным средствам, применяется с июня 2006 г.) |
| 24 | 10 5 | Выключатель освещения -E1- (до ноября 2006 г.) Переключатель обогревателя / выхода тепла -E16- (до ноября 2006 г.) Блок управления системы кондиционирования -J301- (до ноября 2006 г.) 16-контактный разъем -T16- (до ноября 2006 г .; само- диагностическое соединение) Датчик контроля салона -G273- (с ноября 2006 г.) Датчик наклона автомобиля -G384- (с ноября 2006 г.) Сигнализация -H12- (с ноября 2006 г.) |
| 25 | – | Не используется |
| 26 | 20 | Инжектор, цилиндр 1-N30- (BCA, BGU, BSE, BSF, BUD) Инжектор, цилиндр 2 -N31- (BCA, BGU, BSE, BSF, BUD) Инжектор, цилиндр 3 -N32- (BCA, BGU, BSE, BSF, BUD) Инжектор, цилиндр 4 -N33- (BCA, BGU, BSE, BSF, BUD) |
| 27 | 20 | Не используется (до ноября 2006 г.) Блок управления АКПП -J217- под облицовкой переднего левого колеса (с ноября 2006 г.) |
| 28 | 5 | Выключатель света -E1- (модели с центральным замком) |
| 28 | 20 | Выключатель задних противотуманных фонарей -E18- (с ноября 2006 г .; только модели без центрального замка) |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- (только для моделей с стеклоочистителем заднего стекла) |
| 30 | 5 | Переключатель обогревателя / обогрева -E16- (только модели с обогревом сиденья и центральным замком) Блок управления системы кондиционирования -J301- (только модели с обогревом сиденья и центральным замком) |
| 30 | 25 | Выключатель света -E1- (только модели без центрального замка) |
| 31 | 15 | Блок управления бортовой сети -J519- |
| 32 | 5 | Элемент струйного обогрева левой шайбы -Z20- (только модели с центральным замком) Элемент струйного обогрева левой шайбы -Z21- (только модели с центральным замком) |
| 33 | 40 | Выключатель обогревателя / обогрева -E16- Блок управления системы кондиционирования -J301- Реле управления автономным отопителем -J485- (только модели без автономного отопителя) |
| 34 | – | Не используется |
| 35 | – | Не используется |
| 36 | – | Не используется (применимо до мая 2006 года) |
| 36 | 20 | 10-контактный разъем -T10ai- (применяется только к специальным транспортным средствам, применяется с июня 2006 г.) |
| 37 | 15 | Лампа ближнего света ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Лампа ближнего света ближнего света -M29- (только модели без центрального замка) |
| 38 | 10 | Флуоресцентный свет в задней части высокой крыши -W41- (относится только к специальным транспортным средствам, применяется с июня 2006 года) Флуоресцентный свет в центре высокой крыши -W42- (применяется только к специальным транспортным средствам, применяется с июня 2006 года) |
| 39 | – | Не используется |
| 40 | 20 | Блок управления детектором прицепа -J345- |
| 41 | 20 | Розетка для прицепа -U10- |
| 42 | 15 | Розетка 12 В -U5- (без розетки 12 В, в багажном отделении) |
| 42 | 30 | Гнездо 12 В -U5- (рядом с рычагом ручного тормоза) Гнездо 12 В 2 -U18- (левый багажник) |
| 43 | 15 | Реле топливного насоса 2 -J49- (BCA, BGU, BSE, BSF, BUD, BSX) Реле топливного насоса -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX) |
| 44 | 5 | Датчик контроля салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- Не используется (с ноября 2006 г.) |
| 45 | 5 | Блок управления выбором антенны -J515- (действителен до мая 2006 г.) |
| 45 | 20 | Реле системы омывателей фар -J39- (с ноября 2006 года; только модели с системой омывателя фар) Насос системы омывателя фар -V11- (с ноября 2006 года; только модели с системой омывателя фар) |
| 45 | 30 | 10-контактный разъем -T10ai- (применяется только к специальным транспортным средствам, применяется с июня 2006 г.) |
| 46 | 7,5 | Блок управления бортовой сети -J519- (Внутреннее освещение) |
| 47 | 25 | Прикуриватель -U1- |
| 48 | 20 | Реле системы омывателей фар -J39- (до ноября 2006 года) Насос системы омывателей фар -V11- (до ноября 2006 года) |
| 48 | 30 | Блок управления подогревом передних сидений -J774- (с ноября 2006 г .; только модели с обогревом боковой опоры) |
| 49 | 10 | Блок управления двери водителя -J386- (только модели с центральным замком) Блок управления двери переднего пассажира -J387- (только модели с центральным замком) |
| 50 | 25 | Центральный блок управления системы комфорта -J393- |
| 51 | 30 | Блок управления сиденья водителя с подогревом -J131- (до ноября 2006 года) Блок управления сиденья переднего пассажира с подогревом -J132- (до ноября 2006 года) Блок управления подогревом передних сидений -J774- |
| 52 | 25 | Реле вентилятора приточного воздуха -J13- (только модели с автономным отопителем) Блок управления бортовой сети -J519- Подогрев заднего стекла -Z1- |
| 53 | – | Не используется |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 56 | – | Не используется |
| 57 | 5 | Не используется (применимо до мая 2006 г.) Память данных об авариях -J754- (применимо только к специальным транспортным средствам, применимо с июня 2006 г.) 10-контактный разъем -T10c- (с ноября 2006 г .; только для моделей с электрическим интерфейсом) |
| 58 | 10 | Не используется (применяется до мая 2006 г.) 4-контактный разъем -T4g- (применяется только к специальным транспортным средствам, применяется с июня 2006 г.) |
Моторного отсека
Распределение предохранителей в моторном отсеке (2005, 2006, 2007)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 15 5 | Блок управления электроникой рулевой колонки -J527- Не используется (с мая 2008 г.) |
| 3 | 5 | Блок управления бортовой сети -J519- |
| 4 | 30 | Блок управления ABS -J104- |
| 5 | 15 | Блок мехатроники для коробки передач с двойным сцеплением -J743- |
| 6 | 5 | Блок управления во вставке панели приборов -J285- Блок управления электроникой рулевой колонки -J527- (с мая 2008 г.) |
| 7 | 40 | Не используется (до мая 2008 г.) Клемма 15, реле напряжения 2 -J681- (с мая 2008 г.) |
| 8 | 15 | Модуль управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 9 | 10 5 | Блок управления электроникой мобильного телефона -J412- |
| 10 | 10 | Motronic реле подачи тока -J271- (BUD, BSX) ferm. 30 реле напряжения питания -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM) Модуль управления Motronic -J220- (BCA) Модуль управления двигателем -J623- (BSX, BUD) |
| 11 | 20 | Блок управления автономного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- |
| 13 | 25 15 | Модуль управления двигателем -J623- (BSX, BUD) Модуль управления Simos -J361- (BGU, BSE, BSF) |
| 13 | 30 | Модуль управления системой непосредственного впрыска дизельного топлива -J248- (BDJ, BLS, BJB, BST, BSU, BMM) Модуль управления Motronic -J220- (BCA) |
| 14 | 20 | Катушка зажигания 1 с выходным каскадом -N70- (BCA, BSX, BUD) Катушка зажигания 2 с выходным каскадом -N127- (BCA, BSX, BUD) Катушка зажигания 3 с выходным каскадом -N291- (BCA, BSX, BUD) Катушка зажигания 4 с выходным каскадом -N292- (BCA, BSX, BUD) Трансформатор зажигания -N152- (BGU, BSE, BSF, BSX) |
| 15 | 5 | Реле топливного насоса -J17- (BDJ, BST, BLS, BSU, BJB, BMM) Реле свечей накаливания -J52- (BDJ, BST) Модуль автоматического управления периодом накаливания -J179- (BLS, BSU, BJB, BMM) |
| 15 | 10 | Реле отключения топливного насоса -J333- (BSX) Форсунка цилиндра 1 -N30- (BUD) Форсунка цилиндра 2 -N31- (BUD) Форсунка цилиндра 3 -N32- (BUD) Форсунка цилиндра 4 -N33- (BUD) Газовая форсунка 1 -N366- (BSX) Газовый инжектор 2 -N367- (BSX) Газовый инжектор 3 -N368- (BSX) Газовый инжектор 4 -N369- (BSX) |
| 16 | 30 | Блок управления ABS -J104- |
| 17 | 20 | Блок управления бортовой сети -J519- Реле сигнального клаксона -J413- Высокочастотный клаксон -H2- Бас-рупор -H7- |
| 18 | 30 | Блок управления спецтехники -J608- |
| 19 | 30 | Электродвигатель стеклоочистителя -V- |
| 20 | 40 | Свеча накаливания 3 -Q12- (BDJ, BST) Свеча накаливания 4 -Q13- (BDJ, BST) |
| 21 | 10 | Обогрев лямбда-зондов -Z19- (BLS, BMM) |
| 21 | 15 | Нагреватель лямбда-зонда -Z19- (BGU, BSE, BSF, BCA, BSX, BUD) Нагреватель лямбда-зонда 1 после катализатора -Z29- (BGU, BSE, BSF, BCA, BSX, BUD) |
| 22 | 5 | Выключатель педали тормоза -F47- (до мая 2006 г.) Датчик положения сцепления -G476- |
| 23 | 5 | Реле насоса вторичного воздуха -J299- (BGU, BSE) Клапан рециркуляции отработавших газов -N18- (BDJ, BST) |
| 23 | 10 | Клапан рециркуляции выхлопных газов -N18- (BJB, BSU) Электромагнитный клапан регулирования давления наддува -N75- (BJB, BLS, BSU, BMM) Переключающий клапан охладителя рециркуляции отработавших газов -N345- (BJB, BLS, BSU, BMM) Закрытие бака запорный клапан 1-N361- (BSX) запорный клапан бака 2 -N362- (BSX) запорный клапан бака 3 -N363- (BSX) клапан высокого давления для работы на газе -N372- (BSX) запорный бак клапан 4 -N429- (BSX) |
| 24 | 10 | Клапан рециркуляции отработавших газов -N18- (BCA) Форсунка цилиндра 1 -N30- (BSX) Форсунка цилиндра 2 -N31- (BSX) Форсунка цилиндра 3 -N32- (BSX) Форсунка цилиндра 4 -N33- (BSX) Электромагнитный фильтр с активированным углем клапан 1-N80- (BCA, BGU, BSE, BSF, BUD) Переменный клапан переключения впускного коллектора -N156- (BGU, BSE, BSF) Электродвигатель заслонки впускного коллектора -V157- (BDJ, BST) Блок управления вентилятора радиатора -J293- Защитный резистор -N235- |
| 25 | 40 | Блок управления бортовой сети -J519-, правая фара |
| 26 | 40 | Блок управления бортовой сети -J519-, левая фара |
| 27 | 40 | Реле насоса вторичного воздуха -J299- (BGU, BSE) Двигатель насоса вторичного воздуха -V101- Свеча накаливания 1 -Q10- (BDJ, BST) Свеча накаливания 2 -Q11- (BDJ, BST) |
| 27 | 50 | Модуль автоматического управления периодом свечения -J179- (BJB, BLS, BSU, BMM) Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 28 | 40 | Клемма 15, реле напряжения 2 -J681- |
| 29 | 30 | Блок управления двери водителя -J386- (только модели с электрическими стеклоподъемниками) Блок управления двери переднего пассажира -J387- (только модели с электрическими стеклоподъемниками) |
| 30 | 30 | Предохранители на держателе предохранителей C -SC- (автомобили специального назначения) Предохранитель 18 на держателе предохранителей -SC18- Предохранитель 19 на держателе предохранителей -SC19- Предохранитель 36 на держателе предохранителей -SC36- Предохранитель 53 на держателе предохранителей -SC53- к -SC56- |
| 30 | 50 | Реле низкой тепловой мощности -J358- (с сентября 2007 г.) Дополнительный нагревательный элемент -Z35- |
Блок предварительного предохранителя
Блок предварительного предохранителя (2005, 2006, 2007)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90A / 110A |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Модуль управления гидроусилителем -J500- Электромеханический мотор гидроусилителя -V187- |
| 3 | 50 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор для охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |
| 3 | 80 | Блок управления вентилятором радиатора -J293- |
| 4 | 50 80 | Блок управления бортовой сети -J519- Реле сброса X-контакта -J59- Предохранитель 7 на держателе предохранителя -SC7- Предохранитель 8 на держателе предохранителя -SC8- Предохранитель 28 на держателе предохранителя -SC28- к -SC33- |
| 5 | 100 | Не используется (с Mav 2005 по ноябрь 2006 г.) Предохранители на держателе предохранителей C -SC- (с ноября 2006 г.) Предохранитель 20 на держателе предохранителей -SC20- до -SC24- Предохранитель 42 на держателе предохранителей -SC42- до -SC52- (до Апрель 2009) F использовать 42 на держателе предохранителей от -SC42- до -SC53- (с мая 2009 года) |
| 6 | 100 | Предохранители на держателе предохранителей C -SC- (с мая 2005 г. по ноябрь 2006 г.) Предохранитель 20 на держателе предохранителей -SC20- к -SC24- Предохранитель 42 на держателе предохранителей -SC42- к -SC52- Не используется (с ноября 2006 г.) Высокая тепловая мощность реле -J360- (с сентября 2007 г.) Дополнительный воздушный отопительный элемент -Z35- |
| 6 | 50 | Реле низкой тепловой мощности -J359- Нагревательный элемент дополнительного воздуха -Z35- |
| 7 | 50 | Предохранители на держателе предохранителей C -SC- Предохранитель 39 на держателе предохранителей -SC39- до -SC41- |
| 7 | 100 | Реле высокой тепловой мощности -J360- Нагревательный элемент дополнительного воздуха -Z35- |
2008, 2009, 2010
Приборная доска
Назначение предохранителей на приборной панели (2008, 2009, 2010)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | 10 | 4-контактный разъем -T4g- (только для автомобилей специального назначения) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 10 | 5 | Реле топливного насоса -J17- (BSE, BSF, BUD, BSX) Клемма 15, реле напряжения питания -J329- (BSE, BSF) Диагностический интерфейс шины данных -J533- Блок управления двигателя -J623- |
| 11 | 5 | Блок управления системой помощи при парковке -J446- (только модели с системой помощи при парковке) |
| 12 | 5 | Счетчик такси -G41- (только такси) Зеркальный счетчик -G511- (только такси) |
| 12 | 10 | 2-контактный разъем -T2ac- (относится только к специальным транспортным средствам) 28-контактный разъем -T28a- (применяется только к специальным транспортным средствам) |
| 13 | 5 | Регулятор положения фар по высоте -E102- Электродвигатель дальнего света фар -V48- Электродвигатель дальнего света фар -V49- Выключатель антипробуксовочной системы -E132- Кнопка TCS и ESP -E256- Рычаг селектора -E313- (только в моделях с коробкой передач прямого переключения) Выключатель стоп-сигнала -F- Реле стоп-сигнала -J111- (только модели без центрального замка) Блок управления ABS -J 104- Блок управления детектора прицепа -J345- Блок управления гидроусилителя -J500- (только модели с гидроусилителем) Датчики рычага селектора Блок управления -J587- (только модели с коробкой передач с прямым переключением) Мехатроник для коробки передач с двойным сцеплением -J743- (только модели с коробкой передач с прямым переключением) Блок управления полным приводом -J492- |
| 14 | 5 | Расходомер воздуха -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA) Нагревательный элемент для вентиляции картера -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA) Выключатель фонаря заднего хода – F4- Реле управления автономным отопителем -J485- (только модели с автономным отопителем). Электромагнитный клапан 1-N80- (BSX) с фильтром с активированным углем 16-контактный разъем -T16- (соединение для самодиагностики) |
| 15 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа выключения боковой подушки безопасности переднего пассажира -K145- |
| 16 | 5 | Переключатель обогревателя / выхода тепла -E16- (только модели без системы кондиционирования) Датчик высокого давления -G65- (только модели с системой кондиционирования) Датчик уровня масла и температуры масла -G266- (только для моделей с гибким дисплеем интервалов обслуживания) Climatronic Блок управления -J255- (только модели с Climatronic) Блок управления во вставке панели приборов -J285- Реле низкой тепловой мощности -J359- (только модели с нагревателем PTC (положительный температурный коэффициент)) Реле высокой тепловой мощности -J360- (только модели с PTC ( нагреватель с положительным температурным коэффициентом)) Автоматическое внутреннее зеркало против ослепления -Y7- Датчик качества воздуха -G238- (только модели с Climatronic) |
| 17 | 7,5 | Левый задний фонарь и задняя противотуманная фара -M41- (модели без центрального замка) Выключатель контакта заднего противотуманного фонаря -F216- (только на моделях с прицепом и без центрального замка) |
| 18 | 5 | Пульт дистанционного управления для сигнализации такси, блок управления -J601- (только такси) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 19 | 5 | 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 19 | 10 | Счетчик факса -G41- (только такси) Зеркальный счетчик -G511- (только такси) Радиостанция -R8- (только такси) |
| 20 | 7,5 | Блок управления бортовой сети -J519- (Внутреннее освещение) |
| 21 | 10 | Рычаг селектора -E313- (только модели с коробкой передач прямого переключения) Блок управления датчиками рычага селектора -J587- (только модели с коробкой передач прямого переключения) Переключатель Tiptronic -F189- (только модели с коробкой передач прямого переключения) Блок управления АКПП -J217- 16 -контактный разъем -T16- (соединение для самодиагностики) Блок управления Climatronic -J255- (только модели с Climatronic) Переключатель обогревателя / выхода тепла -E16- Блок управления системы кондиционирования -J301- Приемник дистанционного управления для автономного отопителя -R149- (только модели с приемником дистанционного управления для автономного нагревателя охлаждающей жидкости) Выключатель света -E1- Датчик дождя и света -G397- (только модели с датчиком дождя и света) Блок управления во вставке панели приборов -J285- Блок управления электроникой рулевой колонки -J527- Диагностический интерфейс шины данных -J533- |
| 22 | 10 | Блок управления двери водителя -3386- Блок управления двери переднего пассажира -J387- |
| 23 | 5 | Выключатель освещения салона (такси) -E115- (только такси) Выключатель такси -El38- (только такси) Кнопка системы громкой связи -E487- (только такси) |
| 23 | 10 | 3-контактный разъем -T3r- (только для автомобилей специального назначения) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 24 | 5 | Датчик контроля салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- |
| 25 | – | Не используется |
| 26 | 10 | 2-контактный разъем -T2ab- (относится только к специальным транспортным средствам) |
| 27 | 15 | Реле отключения магнитной муфты системы кондиционирования -J246- (только для моделей с гидравлическим рулевым управлением) |
| 28 | 5 | Выключатель света -E1- (модели с центральным замком) |
| 28 | 20 | Выключатель задних противотуманных фонарей -E18- (только модели без центрального замка) |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- (только для моделей с стеклоочистителем заднего стекла) |
| 30 | 25 | Выключатель света -E1- (только модели без центрального замка) |
| 31 | 5 | Выключатель обогревателя / обогрева -E16- (только модели без системы кондиционирования) Блок управления системой кондиционирования -J301- (только модели с системой кондиционирования) Блок управления Climatronic -J255- (только модели с системой кондиционирования) Струйный отопитель левой омывателя элемент -Z20- Правый элемент стеклоомывателя правой форсунки -Z21- |
| 32 | 15 | Насос омывателя ветрового стекла и заднего стекла -V59- |
| 33 | 40 | Выключатель отопителя / обогрева -E16- Блок управления системы кондиционирования -J301- Реле управления автономным отопителем -J485- (только в моделях с автономным отопителем) |
| 34 | – | Не используется |
| 35 | 10 | Флуоресцентный свет в задней части высокой крыши -W41- (относится только к специальным транспортным средствам) Флуоресцентный свет в центре высокой крыши -W42- (применяется только для специальных транспортных средств) |
| 36 | – | Не используется |
| 37 | 15 | Лампа ближнего света ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Лампа ближнего света ближнего света -M29- (только модели без центрального замка) |
| 39 | 20 | 10-контактный разъем -T10ai- (только для спецтехники) |
| 40 | 20 | Блок управления детектором прицепа -J345- |
| 41 | 20 | Блок управления детектором прицепа -J345- |
| 42 | 20 | Блок управления детектором прицепа -J345- |
| 43 | 15 | Реле топливного насоса 2 -J49- (BSE, BSF, BUD, BSX) Реле топливного насоса -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM) |
| 44 | 40 | Блок управления вентилятором приточного воздуха -J126- |
| 45 | 20 | Реле системы омывателей фар -J39- (только модели с системой омывателя фар) Насос системы омывателя фар -V11- (только модели с системой омывателя фар) |
| 46 | 15 | Звуковой сигнал H-H2- Звуковой сигнал -H7- Роговое реле -J413- |
| 47 | 25 | Прикуриватель -U1- |
| 48 | 30 | Блок управления подогревом передних сидений -J774- |
| 49 | 30 | Блок управления двери водителя -J386- (только для модели с электрическим стеклоподъемником) Блок управления двери переднего пассажира -J387- (только для модели с электрическим стеклоподъемником) |
| 50 | 25 | Центральный блок управления системы комфорта -J393- |
| 51 | 30 | 10-контактный разъем -T10ai- (только для спецтехники) |
| 52 | 25 | Реле вентилятора приточного воздуха -J13- (только модели с автономным отопителем) Блок управления бортовой сети -J519- Подогрев заднего стекла -Z1- |
| 53 | 15 | Розетка 12 В -U5- (возле рычага стояночного тормоза) |
| 53 | 30 | Гнездо 12 В -U5- (рядом с рычагом ручного тормоза) Гнездо 12 В 2 -U18- (левый багажник) |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 56 | – | Не используется |
| 57 | 5 | 2-сторонний радиопереключатель -E72- (относится только к специальным транспортным средствам) Двигатель продолжает работать без ключевой кнопки -E489- (относится только к специальным транспортным средствам) Память данных о происшествиях -J754- (относится только к специальным транспортным средствам) 10-контактный разъем – T10c- (только для моделей с электрическим интерфейсом) |
| 58 | 10 | 4-контактный разъем -T4g- (относится только к специальным транспортным средствам) |
| 59 | – | Не используется |
| 60 | – | Не используется |
Моторного отсека
Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | 5 | Блок управления бортовой сети -J519- |
| 4 | 30 | Блок управления ABS -J104- |
| 5 | 15 | Блок мехатроники для коробки передач с двойным сцеплением -J743- |
| 6 | – | Не используется |
| 7 | 40 | Клемма 15, реле напряжения 2 -J681- |
| 8 | 3 | Модуль управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 9 | 5 | Блок управления электроникой мобильного телефона -J412-Не используется (с мая 2009 г.) |
| 10 | 10 | Реле тока Motronic -J271- (BUD, BSX) . 30 реле напряжения питания -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Модуль управления двигателем -J623- (BSX, BUD) |
| 11 | 20 | Блок управления автономного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- Не используется (с мая 2009 г.) |
| 13 | 15 | Модуль управления двигателем -J623- (BSX, BUD) Модуль управления Simos -J361- (BSE, BSF) |
| 13 | 30 | Модуль управления системой непосредственного впрыска дизельного топлива -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Катушка зажигания 1 с выходным каскадом -N70- (BSX, BUD) Катушка зажигания 2 с выходным каскадом -N127- (BSX, BUD) Катушка зажигания 3 с выходным каскадом -N291- (BSX, BUD) Катушка зажигания 4 с выходным каскадом -N292 – (BSX, BUD) трансформатор зажигания -N152- (BSE, BSF, BSX) |
| 15 | 5 | Реле топливного насоса -J17- (BDJ, BJB, BLS, BMM, BST, BSU) Реле свечей накаливания -J52- (BDJ, BST) Модуль автоматического управления периодом накаливания -J179- (BJB, BLS, BMM, BSU) |
| 15 | 10 | Реле отключения топливного насоса -J333- (BSX) Форсунка цилиндра 1 -N30- (BUD) Форсунка цилиндра 2 -N31- (BUD) Форсунка цилиндра 3 -N32- (BUD) Форсунка цилиндра 4 -N33- (BUD) Газовая форсунка 1 -N366- (BSX) Газовый инжектор 2 -N367- (BSX) Газовый инжектор 3 -N368- (BSX) Газовый инжектор 4 -N369- (BSX) |
| 16 | 30 | Блок управления бортовой сети -J519-, правая фара |
| 17 | – | Не используется |
| 18 | 30 | Блок управления спецтехники -J608- |
| 19 | 30 | Электродвигатель стеклоочистителя -V- |
| 20 | 40 | Свеча накаливания 3 -Q12- (BDJ, BST) Свеча накаливания 4 -Q13- (BDJ, BST) |
| 20 | 10 | Запорный клапан резервуара 1-N361- (BSX) (с мая 2009 года) Запорный клапан резервуара 2 -N362- (BSX) (с мая 2009 года) Запорный клапан резервуара 3 -N363- (BSX) (с мая 2009 года) ) Запорный клапан бака 4 -N429- (BSX) (с мая 2009 года) Запорный клапан бака 5 -N430- (BSX) (с мая 2009 года) |
| 21 | 10 | Обогрев лямбда-зондов -Z19- (BLS, BMM) |
| 21 | 15 | Нагреватель лямбда-зонда -Z19- (BSE, BSF, BSX, BUD) Нагреватель лямбда-зонда 1 после каталитического нейтрализатора -Z29- (BSE, BSF, BSX, BUD) |
| 22 | 5 | Датчик положения сцепления -G476- |
| 23 | 5 | Реле насоса вторичного воздуха -J299- (BSE) Клапан рециркуляции отработавших газов -N18- (BDJ, BST) |
| 23 | 10 | Клапан рециркуляции отработавших газов -N18- (BJB, BSU) Электромагнитный клапан регулирования давления наддува -N75- (BJB, BLS, BMM, BSU) Переключающий клапан охладителя рециркуляции отработавших газов -N345- (BJB, BLS, BMM, BSU) Закрытие бака Запорный клапан 1 -N361- (BSX) (до мая 2009 г.) Запорный клапан 2 -N362- (BSX) (до мая 2009 г.) Запорный клапан 3 -N363- (BSX) (до мая 2009 г.) Высокий клапан давления для работы на газе -N372- (BSX) Запорный клапан бака 4 -N429- (BSX) (до мая 2009 г.) |
| 24 | 10 | Форсунка цилиндра 1 -N30- (BSX) Форсунка цилиндра 2 -N31- (BSX) Форсунка цилиндра 3 -N32- (BSX) Форсунка цилиндра 4 -N33- (BSX) Электромагнитный клапан фильтра с активированным углем 1-N80- (BSE, BSF, BUD) Переменный перепускной клапан впускного коллектора -N156- (BSE, BSF) Электродвигатель заслонки впускного коллектора -V157- (BDJ, BST) Блок управления вентилятора радиатора -J293- Защитный резистор -N235- |
| 25 | 40 | Блок управления ABS -J104- |
| 26 | 40 | Блок управления бортовой сети -J519-, левая фара |
| 27 | 40 | Реле насоса вторичного воздуха -J299- (BSE) Двигатель насоса вторичного воздуха -V101- Свеча накаливания 1 -Q10- (BDJ, BST) Свеча накаливания 2 -Q11- (BDJ, BST) |
| 27 | 50 | Модуль автоматического управления периодом свечения -J179- (BJB, BLS, BMM, BSU) Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 28 | – | Не используется |
| 29 | 30 | Предохранители на держателе предохранителей C -SC- (автомобили специального назначения) Предохранитель 18 на держателе предохранителей -SC18- Предохранитель 19 на держателе предохранителей -SC19- Предохранитель 35 на держателе предохранителей -SC35- -SC39- Предохранитель 57 на держателе предохранителей -SC57- Предохранитель 58 на держателе предохранителя -SC58- |
| 30 | 50 | Предохранители на держателе предохранителей C -SC- (только с прицепной муфтой) (до мая 2009 года) Предохранитель 39 на держателе предохранителей -SC39- до -SC41- Предохранители на держателе предохранителей C -SC- (только с прицепной муфтой) (с мая 2009 года) Предохранитель 40 на держателе предохранителя -SC40- к -SC42- |
Блок предварительного предохранителя
Блок предварительного предохранителя (2008, 2009, 2010)
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90A / 110A |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Модуль управления гидроусилителем -J500- Электромеханический мотор гидроусилителя -V187- |
| 3 | 50 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор для охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |
| 4 | 50 80 | Блок управления бортовой сети -J519- Реле сброса X-контакта -J59- Предохранитель 7 на держателе предохранителя -SC7- Предохранитель 8 на держателе предохранителя -SC8- Предохранитель 28 на держателе предохранителя -SC28- к -SC33- |
| 5 | 100 | Предохранители на держателе предохранителей C -SC- Предохранитель 20 на держателе предохранителей -SC20- к -SC24- Предохранитель 42 на держателе предохранителей -SC42- к -SC52- |
| 6 | 40 | Реле низкой тепловой мощности -J359- Нагревательный элемент дополнительного воздуха -Z35- |
| 7 | 80 | Реле высокой тепловой мощности -J360- Нагревательный элемент дополнительного воздуха -Z35- |
