Предохранители и реле Volkswagen Caddy (2011-2015)
Схемы относятся к указанным годам и вариантам Volkswagen Caddy (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Оглавление
В этой статье мы рассмотрим Volkswagen Caddy третьего поколения (2K) после первого фейслифтинга, произведенного с 2011 по 2015 год. Здесь вы найдете схемы блока предохранителей Volkswagen Caddy 2011, 2012, 2013, 2014 и 2015 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Приборная панель (держатель предохранителя C)
Моторный отсек (держатель предохранителей B)

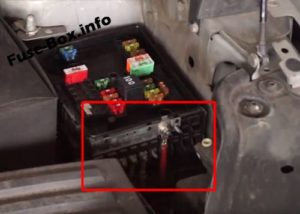

Блок предварительного предохранителя (держатель предохранителя A)
Схема блока предохранителей

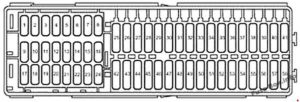

Приборная доска
Назначение предохранителей на приборной панели
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | 10 | 4-контактный разъем для специальных транспортных средств -T4aa-, контакт 1 (до октября 2011 г.) 10-контактный разъем -T10l-, контакт 4 (интерфейс для специальных функций) |
| 10 | 5 | Реле топливного насоса -J17- Главное реле -J271- Блок управления газовым режимом -J659- Реле напряжения питания клеммы 50 -J682- Реле стартера 1 -J906- Стабилизатор напряжения -J532- Диагностический интерфейс шины данных -J533- Блок управления двигателем -J623- |
| 11 | 5 | Блок управления системой помощи при парковке -J446- Блок управления системой помощи при парковке -J791- |
| 12 | 5 | Спецтехника Таксометр -G41- Зеркальный таксометр -G511- |
| 12 | 10 | Специальная техника- (до октября 2011 г.) 2-контактный разъем -T2ab-, контакт 1 2-контактный разъем -T2ac-, контакт 1 28-контактный разъем -T28b-, контакт 13 |
| 12 | 20 (после ноября 2011 года) | Специальная техника- (после ноября 2011 года) 8-контактный разъем -T8k-, контакт 8 28-контактный разъем -T28a-, контакт 20 28-контактный разъем -T28b-, контакт 20 |
| 13 | 7,5 | Выключатель стоп-сигнала -F- (до октября 2011 г.) Регулятор положения фар по высоте -E102- Кнопка TCS и ESP -E256- Кнопка индикации давления в шинах -E492- Кнопка включения / выключения -E693- Блок управления ABS -J104- Управление детектором прицепа блок -J345- Блок управления полным приводом -J492- Блок управления гидроусилителем -J500- Блок управления датчиками рычага селектора -J587- Блок мехатроники для коробки передач с двойным сцеплением -J743- Электродвигатель дальнего света фар -V48- Электродвигатель дальнего света фар -V49- Блок управления освещением поворотов и регулировкой угла наклона фар -J745- |
| 14 | 10 | Выключатель фонаря заднего хода -F4- Расходомер воздуха -G70- Реле управления автономным отопителем -J485- Блок управления во вставке панели приборов -J285- Нагревательный элемент для вентиляции картера -N79- Электромагнитный клапан 1 фильтра с активированным углем -N80- Диагностическое соединение -U31- 16-контактный разъем -T16-, контакт 1 |
| 15 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа выключения боковой подушки безопасности переднего пассажира -K145- |
| 16 | 5 | Выключатель освещения -E1- Переключатель обогревателя / выхода тепла -E16- Датчик высокого давления -G65- Датчик качества воздуха -G238- Датчик уровня масла и температуры масла -G266- Автоматическое внутреннее зеркало против ослепления -Y7- |
| 17 | – | Не используется |
| 18 | 10 | Спецтехника- Такси-пульт дистанционного управления -J601- |
| 18 | 10 | Специальная техника – 10-контактный разъем -T10l-, контакт 6 (интерфейс для специальных функций) |
| 19 | 10 | Спецтехника- Таксометр -G41- Зеркальный таксометр -G511- Блок дистанционного управления для сигнализации такси -J601- Радиостанция -R8- Принтер -R98- |
| 19 | 10 | Специальная техника – 10-контактный разъем -T10l-, контакт 7 (интерфейс для специальных функций) |
| 20 | 20 | Прикуриватель -U1- (после ноября 2012 г.) |
| 21 | 10 | Выключатель освещения -E1- Переключатель обогревателя / выхода тепла -E16- Датчик дождя и света -G397- Реле обогрева заднего стекла -J9- Блок управления климатической установкой -J255- Блок управления системой кондиционирования воздуха -J301- Реле звукового сигнала -J413- Приемник дистанционного управления для автономный отопитель охлаждающей жидкости -R149- Блок управления датчиками рычага селектора -J587- Диагностическое соединение -U31-16-контактный разъем -T16-, контакт 16 Выключатель освещения салона -E599- (Camper) Задний фонарь освещения -W43- (Camper) |
| 22 | 10 | Блок управления бортовой сети -J519- (T52b / 42) (после мая 2011 года) |
| 23 | 5 | Спецтехника- Выключатель освещения салона (такси) -E115- Выключатель такси -E138- 10-контактный разъем -T10l-, контакт 1 (интерфейс для специальных функций) |
| 23 | 10 | Специальная техника – 3-контактный разъем -T3ak-, контакт 1 (до октября 2011 г.) Реле мигающих огней -J630-4) |
| 24 | 5 | Датчик контроля салона -G273- Датчик наклона автомобиля -G384- Датчик противоугонной сигнализации -G578- Звуковой сигнал -H12- Блок управления бортовой сетью -J519- (T52c / 1) |
| 25 | 10 | Модуль вывода левой фары -J667- |
| 26 | 10 | Модуль вывода правой фары -J668- |
| 27 | – | Не используется |
| 28 | 20 | Гнездо 12 В 3 -U19-, в отсеке для хранения. |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- |
| 30 | – | Не используется |
| 31 | 5 | Выключатель обогревателя / обогрева -E16- Нагревательный элемент левой стеклоомывателя -Z20- Нагревательный элемент правой омывателя -Z21- |
| 32 | – | Не используется |
| 33 | 40 | Блок управления системы кондиционирования -J301- Переключатель обогревателя / теплоотвода -E16- |
| 34 | – | Не используется |
| 35 | 10 | Специальная техника- (до октября 2011 г.) Флуоресцентный свет в задней части высокой крыши -W41- Флуоресцентный свет в центре высокой крыши -W42- |
| 36 | – | Не используется |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | 20 | Специальная техника – 10-контактный разъем -T10ai-, контакт 1 (до октября 2011 г.) |
| 39 | 30 | Специальная техника – 4-контактный разъем -T4ad-, контакт 1 (после ноября 2011 г.) |
| 40 | 20 | Блок управления детектором прицепа -J345- |
| 41 | 20 | Блок управления детектором прицепа -J345- |
| 42 | 20 | Блок управления детектором прицепа -J345- |
| 43 | 15 | Реле топливного насоса -J17- Реле электрического топливного насоса 2 -J49- Дополнительный топливный насос -V393- |
| 44 | 40 | Блок управления вентилятора приточного воздуха -J126- Вентилятор приточного воздуха -V2- |
| 45 | 20 | Реле системы омывателей фар -J39- Насос системы омывателей фар -V11- |
| 46 | 10 | Блок управления бортовой сети -J519- (T52b / 42) (до апреля 2011 года) Фонарь переднего интерьера -W1- Фонарь освещения багажного отделения -W3- Фонарь подсветки бардачка -W6- Фонарь заднего освещения -W43- |
| 46 | 30 | Блок управления двери водителя -J386- (после мая 2011 года) |
| 47 | 30 | Прикуриватель -U1- (до октября 2012 года) Реле разгрузки X-контакта -J59- (после ноября 2012 года; только для автомобилей с системой Climatronic) Держатель предохранителя C -SC- (-SC28- до -SC33-) (после ноября 2012 года; только для автомобилей с Climatronic) |
| 48 | 30 | Блок управления подогревом передних сидений -J774- |
| 49 | 30 | Блок управления двери водителя -J386- (до апреля 2011 года) Блок управления двери переднего пассажира -J387- |
| 50 | 20 | Блок управления бортовой сети -J519- (T52b / 1) Электродвигатель стеклоочистителя заднего стекла -V12- Насос омывателя ветрового стекла и заднего стекла -V59- Насос омывателя -V5- |
| 51 | 15 | Реле питания прицепа -J941- Розетка прицепа -U10- (T13 / 10) |
| 51 | 30 | Специальная техника – 10-контактный разъем -T10ai-, контакт 4 10-контактный разъем -T10ai-, контакт 5 |
| 52 | 25 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- Обогрев заднего стекла в двери левого крыла -Z26- Обогрев заднего стекла в двери правого крыла -Z27- Реле вентилятора приточного воздуха -J13- Резистор вентилятора приточного воздуха с предохранителем от перегрева -N24 – Вентилятор приточного воздуха -V2- |
| 53 | 15 (до октября 2012 года) 20 (после ноября 2012 года) | Розетка 12 В -U5-, в задней центральной консоли Розетка 12 В 2 -U18-, В левой задней панели |
| 54 | 15 | Специальная техника- (после ноября 2011 года) Реле переключения 1 для вентилятора крыши -J180- |
| 55 | 15 | Специальная техника- (после ноября 2011 года) 8-контактный разъем -T8m-, контакт 4 8-контактный разъем -T8n-, контакт 4 |
| 56 | – | Не используется |
| 57 | 5 | Блок управления во вставке панели приборов -J285- (только для автомобилей с системой пуска-останова) Блок управления электроникой рулевой колонки -J527- (только для автомобилей с системой пуска-останова) |
| 58 | 5 | Блок управления электроникой мобильного телефона -J412- (только для автомобилей с системой «старт-стоп») |
| 59 | 5 | Спецтехника- Радиопереключатель -E72- Кнопка обхода зажигания -E489- Кнопка выключения дневного света -E652- Память данных о происшествиях -J754- |
| 60 | 30 | Специальная техника- 3-контактный разъем -T3al-, контакт 1 |

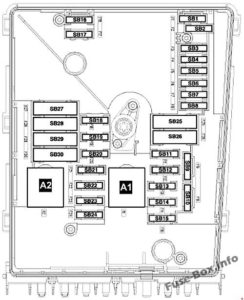

Моторного отсека
Назначение предохранителей в моторном отсеке
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 30 | Мехатроник для коробки передач с двойным сцеплением -J743- |
| 3 | 5 | Блок управления батареи -J367- Блок управления бортовой сети -J519- (T52a / 24) |
| 4 | 20 | Блок управления ABS -J104- Гидравлический блок ABS -N55- |
| 5 | 15 | Мехатроник для коробки передач с двойным сцеплением -J743- |
| 6 | 5 | Блок управления во вставке панели приборов -J285- Блок электроники рулевой колонки -J527- |
| 7 | 40 | Клемма 15, реле напряжения питания -J329- Держатель предохранителя C -SC- (-SC9- до -SC16- и -SC25- до -SC27-) |
| 8 | 15 | Блок управления с дисплеем для радио и навигации -J503- Радио -R- Стабилизатор напряжения -J532- (только для автомобилей с системой пуска / останова) Блок управления с блоком индикации для радио и системы навигации -J503- Радио -R- Предохранитель 57 вкл. держатель предохранителей C -SC57- Предохранитель 58 на держателе предохранителей C -SC58- |
| 9 | 5 | Блок управления электроникой мобильного телефона -J412- (только для автомобилей без системы пуска / остановки) |
| 10 | 5 | Главное реле -J271- Блок управления двигателем -J623- Реле питания компонентов двигателя -J757- |
| 11 | 30 | Блок управления автономного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- |
| 13 | 15 | Блок управления двигателем -J623- (бензиновый двигатель) |
| 13 | 30 | Блок управления двигателем -J623- (дизельный двигатель) |
| 14 | 15 | Клапан регулировки давления топлива -N276- (дизельный двигатель) Клапан дозирования топлива -N290- (дизельный двигатель) |
| 14 | 20 | Трансформатор зажигания -N152- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- |
| 15 | 5 | Реле низкой тепловой мощности -J359- (дизельный двигатель) Реле высокой тепловой мощности -J360- (дизельный двигатель) Реле топливного насоса -N17- Электрический топливный насос 2 реле -J49- Блок автоматического управления периодом свечения -J179- |
| 15 | 10 | Обогрев лямбда-зонда -Z19- Обогрев лямбда-зонда 1 после катализатора -Z29- Реле низкой мощности -J359- Реле высокой мощности -J360- Реле отключения топливного насоса -J333- (только для автомобилей с кодом двигателя CHGA) Впрыск газа клапан 1 -N366- (только для автомобилей с кодом двигателя BSX) клапан впрыска газа 2 -N367- (только для автомобилей с кодом двигателя BSX) клапан впрыска газа 3 -N368- (только для автомобилей с кодом двигателя BSX) клапан впрыска газа 4 -N369- (только для автомобилей с кодом двигателя BSX) |
| 15 | 15 | Клапан высокого давления для газового режима -N372- (для автомобилей только с кодом двигателя CHGA) Клапан для бензобака -N495- (только для автомобилей с кодом двигателя CHGA) Датчик указателя уровня газа -G707- (для автомобилей с кодом двигателя CHGA только) Клапан впрыска газа 1 -N366- (только для автомобилей с кодом двигателя CHGA) Клапан впрыска газа 2 -N367- (только для автомобилей с кодом двигателя CHGA) Клапан впрыска газа 3 -N368- (только для автомобилей с кодом двигателя CHGA) Клапан впрыска газа 4 -N369- (только для автомобилей с кодом двигателя CHGA) |
| 16 | 30 | Блок управления бортовой сети -J519- (T52c / 42) Лампа правого противотуманного фонаря -L23- Лампа правого угла поворота -L149- Лампа заднего противотуманного света -L46- или лампа правого заднего противотуманного фонаря -L47- Лампа правого дневного света -L175- Левая боковая лампа -M1- Левая задняя лампа -M2- Задняя левая лампа указателя поворота -M6- Передняя правая лампа указателя поворота -M7- Левая лампочка стоп- сигнала -M9- Лампа правого заднего хода -M17- Левый указатель поворота лампа повторителя -M18- высоко установленная лампа стоп -сигнала -M25- лампа ближнего света дальнего света -M31- лампа дальнего света дальнего света -M32- |
| 17 | 15 | Рожковое реле -J413- |
| 18 | 30 | Блок управления спецтехники -J608- |
| 19 | 30 | Блок управления электродвигателем стеклоочистителя -J400- |
| 20 | 10 | Запорный клапан топливного бака 1 -N361- (для автомобилей только с кодом двигателя BSX) Запорный клапан топливного бака 2 -N362- (только для автомобилей с кодом двигателя BSX) Запорный клапан топливного бака 3 -N363- (для только для автомобилей с кодом двигателя BSX) Запорный клапан топливного бака 4 -N429- (только для автомобилей с кодом двигателя BSX) Запорный клапан топливного бака 5 -N430- (только для автомобилей с кодом двигателя BSX) Циркуляционный насос охлаждающей жидкости -V50 – |
| 21 | 10 | Обогрев лямбда-зондов -Z19- (дизельный двигатель) |
| 21 | 15 | Блок управления топливного насоса -J538- Обогрев лямбда-зонда -Z19- Обогрев лямбда-зонда 1 после катализатора -Z29- |
| 22 | 5 | Датчик положения сцепления -G476- Выключатель стоп-сигнала -F- (с ноября 2011 г.) |
| 23 | 5 | Реле дополнительного насоса охлаждающей жидкости -J496- |
| 23 | 10 | Расходомер воздуха -G70- (дизельный двигатель) Электромагнитный клапан контроля давления наддува -N75- (Дизельный двигатель) Переключающий клапан охладителя рециркуляции отработавших газов -N345- (Дизельный двигатель) Блок управления газовым режимом -J659- Реле для запорных газовых клапанов -J908- (только для автомобилей с кодом двигателя BSX) Клапан высокого давления для газового режима -N372- (только для автомобилей с кодом двигателя BSX) |
| 23 | 15 | Клапан регулировки давления топлива -N276- |
| 24 | 10 | Блок управления вентилятора радиатора -J293- Реле насоса вторичного воздуха -J299- Реле дополнительного насоса охлаждающей жидкости -J496- Электромагнитный клапан 1 фильтра с активированным углем -N80- Регулирующий клапан охлаждающей жидкости -N515- Клапан с регулируемым переключением впускного коллектора -N156- Насос циркуляции охлаждающей жидкости 2 -V178 – Форсунка, цилиндр 1 -N30- (для автомобилей только с кодом двигателя BSX) Форсунка, цилиндр 2 -N31- (для автомобилей только с кодом двигателя BSX) Форсунка цилиндра 3 -N32- (только для автомобилей с кодом двигателя BSX) Форсунка , цилиндр 4 -N33- (только для автомобилей с кодом двигателя BSX) |
| 25 | 40 | Гидравлический насос ABS -V64- Блок управления ABS -J104- |
| 26 | 30 | Блок управления бортовой сети -J519- (T52a / 1) Левая лампа бокового поворота -L148- Левая противотуманная фара -L22- Левая задняя противотуманная фара -L46- или задняя правая противотуманная фара -L47- Левая лампа дневного света – – L174- Лампа правого бокового фонаря -M3- Лампа заднего левого фонаря -M4- Лампа переднего левого указателя поворота -M5- Лампа заднего правого указателя поворота -M8- Лампа правого стоп- сигнала -M10- Лампа заднего хода -M16- Повторитель правого указателя поворота лампа -M19- лампа ближнего света дальнего света -M29- лампа дальнего света -M30- |
| 27 | 40 | Двигатель насоса вторичного воздуха -V101- |
| 27 | 50 | Блок автоматического управления периодом свечения -J179- |
| 28 | – | Не используется |
| 29 | 30 | Предохранитель 18 на держателе предохранителя C -SC18- Предохранитель 19 на держателе предохранителя C -SC19- |
| 29 | 50 | Предохранитель 35 на держателе предохранителей C -SC35- Предохранитель 39 на держателе предохранителей C -SC39- Предохранитель 54 на держателе предохранителей C -SC54- Предохранитель 55 на держателе предохранителей C -SC55- Предохранитель 59 на держателе предохранителей C -SC59- Предохранитель 60 на держателе предохранителей C -SC60- |
| 30 | 50 | Держатель предохранителя C -SC- (-SC40- до -SC42-) |

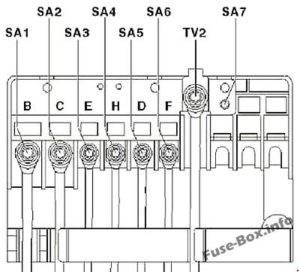

Блок предварительного предохранителя
Блок предварительного предохранителя
| № | ампер | Функция / компонент |
|---|---|---|
| 1 | 150 200 (только модели с генератором 140 А) | Генератор -C- |
| 2 | 80 | Блок управления гидроусилителем -J500-Электромеханический мотор рулевого управления -V187- |
| 3 | 50 | Блок управления вентилятором радиатора -J293- |
| 4 | 80 | Реле разгрузки X-контакта -J59- Держатель предохранителя C -SC- (от -SC28- до -SC33-) |
| 5 | 80 | Держатель предохранителей C -SC- (-SC20- до -SC24- и -SC43- до -SC53-) |
| 6 | 40 | Реле низкой тепловой мощности -J359- |
| 7 | 80 | Реле высокой тепловой мощности -J360- |
