Предохранители и реле Ram 4500 5500 Chassis Cab 2011-2017
Схемы относятся к указанным годам и вариантам Ram 4500 5500 Chassis Cab 2011-2017. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.

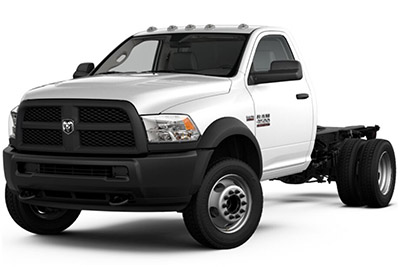

В этой статье мы рассматриваем "Рам 4500 / 5500" "Шасси" из "Кубка".2011 в адрес 2017. Вот вы найдете блок предохранителей диаграммы Рам 4500 / 5500 – 2011, 2012, 2013, 2014, 2015, 2016 и 2017 получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Ram 4500 / 5500 Chassis Cab 2011-2017
Содержание
блок предохранителей Место проведения
блок предохранителей Место проведения

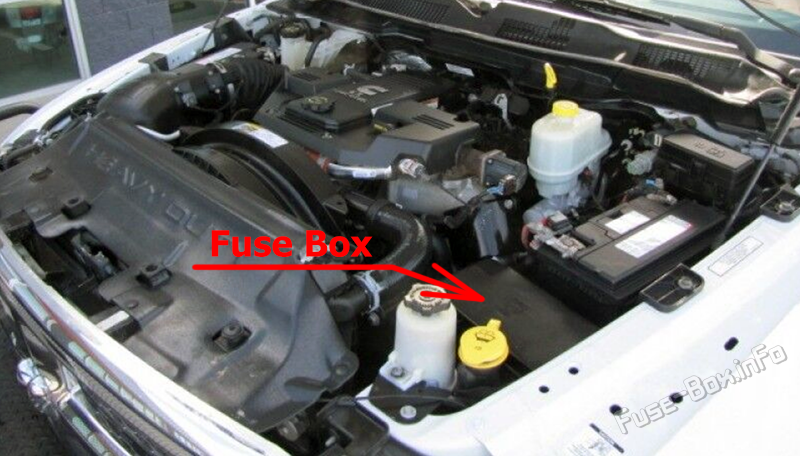

Полностью интегрированный модуль мощности расположен в моторном отсеке рядом с батареей. В этом центре есть патроны и мини-предохранители. Описание каждого предохранителя и каждого элемента может быть наложено на внутренность, а в противном случае на внутренней обложке может быть наложено число полости каждого предохранителя.
блок предохранителей Диаграммы
блок предохранителей Диаграммы

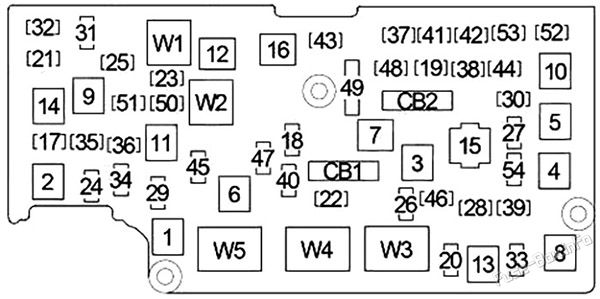

2011
| № | Картридж Фуза | Мини-функция | Описание |
|---|---|---|---|
| J01 | 30A Розовый | Батарея - Предохранитель No 1 /CM2200 | |
| J02 | 30A Розовый | Батарея - буксировка прицепа | |
| J03 | 25A Естественные | Угол двери | |
| J04 | 40A Зеленый | Бат.ABS Насос | |
| J05 | 30A Розовый | Бат.ABS Клапан | |
| J06 | 30A Розовый | Бат.FI/Лампа Умыть /MTV / CM2200/ Вакуумный насос | |
| J07 | 25A Естественные | Угол двери | |
| J08 | 30A Розовый | Бат.DTCM 5 Осьминогие замки | |
| J09 | 30A Розовый | Батарея - Plg/ электрические тормоза | |
| J10 | 40A Зеленый | Батарея - L/бар/внедорожный | |
| J11 | 30A Розовый | Батарея - шоссейная, задняя дверь | |
| J12 | 40A Зеленый | Стартер Solenoid | |
| J13 | 60A Желтый | Батарея - радиальный вентилятор No 1 / #2 SSR | |
| J14 | 40A Зеленый | Откидное сиденье/PZEV | |
| J15 | 60A Желтый | Бат.IOD Главное | |
| J16 | 40A Зеленый | Рт HVAC Мотор | |
| M17 | 25A Естественные | Бата - крыша/небоскрёб | |
| M18 | 25A Естественные | TCM/ Транс-диапазон | |
| M19 | 5A Тан | Игнор Р/ACC- крыша/окно Sw Ilium | |
| M20 | 25A Естественные | Вентилятор | |
| M21 | 25A Естественные | Двери замков | |
| M22 | 20A Желтый | Топливный насос | |
| M23 | 20A Желтый | Бэт-р-р-р-р-р-р/про-грамма No 2 | |
| M24 | 20A Желтый | Бэт - буксир BUX / HGM | |
| M25 | 10A Красный | Бат.J1962 Диаграмма/зеркала | |
| M26 | 10A Красный | Бат - Игн Шу,WIN, PASS | |
| M27 | 15A Синий | Бат.CHMSL/ Тормозная шоу | |
| M28 | 10A Красный | Коракс TPM / PEM / HVAC Насос Htr | |
| M29 | 15A Синий | Зеркало - сморщенное | |
| M30 | 25A Естественные | Инвертер | |
| M31 | 20A Желтый | Бэт - выключай #1 | |
| M32 | 20A Желтый | Fr/Rr Washer | |
| M33 | 15A Синий | Бат.NGC / EATX / PCM | |
| M34 | 15A Синий | Бат.CCN/ Внутренние огни /SCM Банк шоу | |
| M35 | 20A Желтый | Сиденье Htd/Htd Strr Road/заднее Htd | |
| M36 | 20A Желтый | Игнор Р - заднее сиденье/угловое колесо | |
| M37 | 10A Красный | Гор #1 | |
| M38 | 20A Желтый | IOD - CCN/ Внутренние моды | |
| M39 | 30A Зеленый | IOD- Амп/Радио | |
| M40 | 25A Естественные | Задний проволочный проволочный протектор | |
| M41 | 15A Синий | IOD - SDARS / VES 2-3 / DVD / HFM / UGDO/ Лампа венерической освещенности | |
| M42 | 10A Красный | IOD - HVAC, U/Hood Lamp | |
| M43 | 10A Красный | Гор #2 | |
| M44 | 10A Красный | IGN R/S - ORC / OCM | |
| M45 | 10A Красный | IGN R - ORC/ Трубопроводная буксировка (BUX) Чувство | |
| M46 | 20A Желтый | IGN R - Трубопроводная буксировка (по пути) BUX) | |
| M47 | 10A Красный | IGN R - Н/ламп Уош HVAC/ Парковая помощь/ир-Сн | |
| M48 | 20A Желтый | IGN R/ACC- Выпуск No 2 | |
| M49 | 20A Желтый | IGN R/ACC/ Бат - Pwr вылет No 3 | |
| M50 | 25A Естественные | ASD #1, #2 | |
| M51 | 20A Желтый | ASD #3 | |
| M52 | 10A Красный | IGN R / S - SWAY / TCASE / DTCM / FAD / TRLR BRAKE MOD. | |
| M53 | 15A Синий | IGN R/S - MFSW / CNN / SCM / TPM / RR Вид | |
| M54 | 20A Желтый | IOD - резерв |

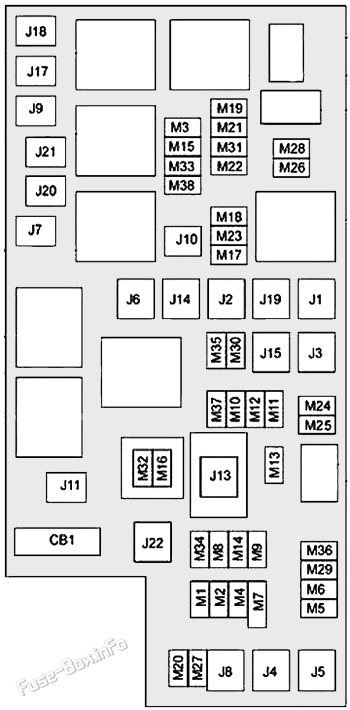

2012
| № | Картридж Фуза | Мини-функция | Описание |
|---|---|---|---|
| J01 | 40A Зеленый | Автоприцеп буксируется | |
| J02 | 30A Розовый | Торможение электрическим током | |
| J03 | 30A Розовый | Модуль управления силовым агрегатом -если предусмотрено комплектацией | |
| J04 | 25A Естественные | Угол двери водителя | |
| J05 | 25A Естественные | Угол двери | |
| J06 | 40A Зеленый | Антиблокировочные тормоза | |
| J07 | 30A Розовый | Антиблокировочные тормоза | |
| J08 | 40A Зеленый | Мощное сиденье | |
| J10 | 30A Розовый | Модуль свальных баров -если предусмотрено комплектацией | |
| J11 | 30A Розовый | Модуль передачи | |
| J12 | 30A Розовый | Задний дефлекс | |
| J13 | 60A Желтый | Основной зажигательный элемент (выключено) IOD) взрыватель | |
| J14 | 20A Синий | Прицепные буксирные огни/парковые огни | |
| J15 | 40A Зеленый | Передний верхний верхний край | |
| J17 | 40A Зеленый | Сольноид | |
| J18 | 20A Синий | Диапазон передачи модуля управления силовым агрегатом | |
| J19 | 60A Желтый | Радиоактивный двигатель HI/ Низкий уровень двигателя-ребра | |
| J20 | 30A Розовый | Земля спереди извилина/низкая/высокая | |
| J21 | 20A Синий | Контроль за вымыванием | |
| J22 | 25A Естественные | Модуль крыши | |
| M1 | 15A Синий | Остановить переключение огня | |
| M5 | 25A Естественные | 115V AC Инвертер | |
| M6 | 20A Желтый | розетка питания (Трубка для монтажа или передняя консоли)/ " Дождевой Снр " | |
| M7 | 20A Желтый | розетка питания (Задняя консоли или центральное сиденье) | |
| M8 | 20A Желтый | Подогрев переднего сиденья и рулевого колеса | |
| M9 | 20A Желтый | 5.7 Сиденья с задним подогревом | |
| M10 | 15A Синий | Модуль без рук/влажный фонарь/универсальный модуль открытия дверей гаража | |
| M11 | 10A Красный | Система климатического контроля | |
| M12 | 30A Зеленый | Радио/усилитель | |
| M13 | 20A Желтый | Главный модуль управления прибором/беспроводным блоком ITM Переключатель сирен/многофункциональное переключатель (модуль рулевой колонки) | |
| M14 | 20A Желтый | Задняя камера (только для доминиканцев) | |
| M15 | 20A Желтый | Модуль(и) мощного сиденья/аудиотелематика/дневные ходовые огни/кластер/модуль передачи | |
| M16 | 10A Красный | Модуль подушки безопасности | |
| M18 | 15A Синий | Остановить остановку | |
| M19 | 25A Естественные | Автоматическое закрытие 1 и 2 | |
| M20 | 15A Синий | Инструмент внутреннего освещения/рулевого колеса/банка внутреннего освещения | |
| M21 | 20A Желтый | Автоматическое отключение 3 | |
| M22 | 10A Красный | Рога (низкий/высокий) - правый | |
| M23 | 10A Красный | Рога (низкий/высокий) - левый | |
| M25 | 20A Желтый | Топливный насос Мотор/вытяжной насос -если предусмотрено комплектацией | |
| M26 | 10A Красный | Переключатель дверей водителя | |
| M27 | 10A Красный | 4.7.5 Переключатель зажигания | |
| M28 | 15A Синий | Модуль управления силовым агрегатом | |
| M29 | 10A Красный | Монитор давления в шинах | |
| M30 | 15A Синий | J1962 Диаг-контейнтор | |
| M31 | 20A Желтый | 7.7 Резервные огни | |
| M32 | 10A Красный | Модуль подушки безопасности | |
| M33 | 10A Красный | Модуль управления силовым агрегатом | |
| M34 | 10A Красный | Модуль помощи парку/модуль системы контроля за климатом IR Модуль датчиков/компасов | |
| M35 | 15A Синий | Слева & задние огни | |
| M36 | 20A Желтый | розетка питания (Группа по вопросам инфраструктуры или центральная консоли) | |
| M37 | 10A Красный | Антиблокировочные тормоза/модул управления устойчивостью/переключатель стоп-сигнала | |
| M38 | 25A Естественные | Все дверные замки и разблокировки |

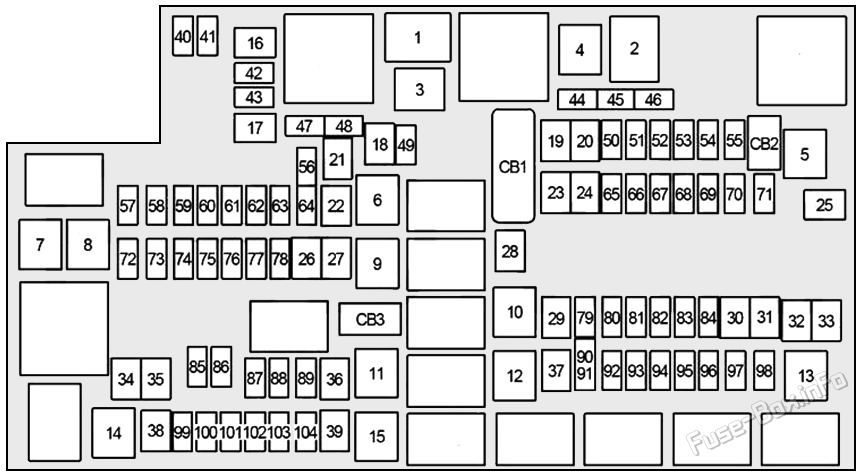

2013, 2014, 2015, 2016, 2017
| № | Картридж Фуза | Мини-функция | Описание |
|---|---|---|---|
| F01 | 80A Красный/черный | Модуль управления вентилятором -если предусмотрено комплектацией | |
| F03 | 60A Желтый | Радовая вентиляция если предусмотрено комплектацией | |
| F05 | 40A Зеленый | Компрессор для подвески воздуха -если предусмотрено комплектацией | |
| F06 | 40A Зеленый | Антиблокировочные тормоза/электронный насос для контроля устойчивости | |
| F07 | 40A Зеленый | Стартер Solenoid | |
| F08 | 30A Розовый/20A Синий | Дизельные двигатели для выбросов если предусмотрено комплектацией | |
| F09 | 40A Зеленый | Теплонагреватель дизельного топлива -если предусмотрено комплектацией | |
| F10 | 40A Зеленый/50A Красный (с остановкой/столкновением) | Регулятор кузова/внешнее освещение No 2 | |
| F11 | 30A Розовый | Комплексный модуль тормозов прицепа -если предусмотрено комплектацией | |
| F12 | 40A Зеленый | 2013-2015:: Регулятор кузова No 3/ Внутренние огни 2016-2017 Регулятор кузова No 3/ Мощные шлюзы |
|
| F13 | 40A Зеленый | Мотор с датчиком | |
| F14 | 40A Зеленый | 2013-2015 Регулятор кузова No 4/ Мощные шлюзы 2016-2017:: Регулятор кузова No 4/ |
|
| F15 | 30A Розовый | 2013-2014:: Левая сторона тормоза электрического парка -если предусмотрено комплектацией | |
| F16 | 30A Розовый | 2015-2017:: Умная бар -если предусмотрено комплектацией | |
| F19 | 20A Синий (1500) LD Дизель) 30A Розовый (камминский дизельный двигатель) | SCR - если предусмотрено комплектацией | |
| F20 | 30A Розовый | Модуль пассажирских дверей | |
| F21 | 30A Розовый | Модуль управления приводом | |
| F22 | 20A Желтый/20A Синий/30A Розовый (камминский дизельный двигатель) | Модуль управления двигателем | |
| F23 | 30A Розовый | 2013-2015:: Контролер органа No 1 2016-2017:: Орган управления No 1/ Внутренние световые приборы |
|
| F24 | 30A Розовый | Модуль дверей водителя | |
| F25 | 30A Розовый | Передний проволочный проволочный аппарат | |
| F26 | 30A Розовый | Антиблокировочные тормоза/модули контроля устойчивости/ клапаны | |
| F28 | 20A Синий | Резервные огни для буксировки прицепа -если предусмотрено комплектацией | |
| F29 | 20A Синий | Автомобильные автоприцепы -если предусмотрено комплектацией | |
| F30 | 30A Розовый | Прицеп-буксовочное сосуд | |
| F31 | 30A Розовый (1500) LD Дизель) | 2015-2017:: Управление отопительным оборудованием -если предусмотрено комплектацией | |
| F32 | 30A Розовый | 2013-2015 Модуль управления приводом -если предусмотрено комплектацией 2016-2017: резерв Взрывчатка |
|
| F33 | 20A Желтый/20A Синий | 2013-2014:: дизельный топливный обогреватель No 1 -если предусмотрено комплектацией 5/ Задний датчик -если предусмотрено комплектацией 2015-2017:: Только для транспортных средств специального назначения |
|
| F34 | 30A Розовый | Модуль взаимодействия системы транспортного средства No 2 -если предусмотрено комплектацией | |
| F35 | 30A Розовый | Крыша -если предусмотрено комплектацией | |
| F36 | 30A Розовый | Задний дефлекс -если предусмотрено комплектацией | |
| F37 | 30A Розовый | Дизельные обогреватели No 2 -если предусмотрено комплектацией | |
| F38 | 30A Розовый | Инвертер мощности 115В AC - если предусмотрено комплектацией | |
| F39 | 30A Розовый/20A Синий | 2013-2015 Модуль взаимодействия системы транспортного средства No 1 -если предусмотрено комплектацией 2016-2017: розетка питания- Только специальные службы |
|
| F41 | 10A Красный | Активный гриль-шоттер если предусмотрено комплектацией | |
| F42 | 20A Желтый | Рог | |
| F43 | 10A Красный | 2013-2014:: Снежный снег (налево) -если предусмотрено комплектацией | |
| F44 | 10A Красный | Порт диагностики | |
| F46 | 10A Красный | 2013-2015:: Монитор давления в шинах 2016-2017:: Напряжение -если предусмотрено комплектацией |
|
| F47 | 10A Красный | 2013-2014: Снежный цвет (справа) -если предусмотрено комплектацией | |
| F49 | 10A Красный | Группа по инструментам (за исключением транспортных средств с флотом) | |
| F50 | 20A Желтый | Модуль управления подвеской воздуха -если предусмотрено комплектацией | |
| F51 | 10A Красный | 2013-2015 Модуль зажигания/бесключное включение зажигания 2016-2017 Модуль зажигания/бесключное включение (кластер группы по вопросам зажигания - только транспортные средства) |
|
| F52 | 5A Тан | Сенсор батареи | |
| F53 | 20A Желтый | Автоприцеп буксир - левый поворот/остановка огней | |
| F54 | 20A Желтый | Регулируемые педиатрические средства | |
| F55 | 20A Желтый | 2013-2014: E38 Радио--если предусмотрено комплектацией | |
| F56 | 15A Синий | Дополнительный содержание дизельных двигателей -если предусмотрено комплектацией | |
| F57 | 20A Желтый | Передача | |
| F58 | 20A Желтый (газовый двигатель) /25A Естественный (Дизельный двигатель) | 2013-2014:: Насос охлаждения двигателя 2015-2017: резерв Взрывчатка |
|
| F59 | 10A Красный | 2015-2017: SCR Перезагрузить -если предусмотрено комплектацией | |
| F60 | 15A Синий | Лампа нижней части | |
| F61 | 20A Желтый/10A Красный (1500) LD Дизельные и камминизированные дизельные двигатели) | 2013-2014:: Группа по взлёту электроэнергии -если предусмотрено комплектацией 2015-2017: PM Сенсор -если предусмотрено комплектацией |
|
| F62 | 10A Красный | Сцепление для кондиционирования воздуха | |
| F63 | 20A Желтый | Взрывчатые катушки (газ), мочевой обогреватель (двигатель) | |
| F64 | 25A Очистить | Топливные инжекторы/силовой агрегат | |
| F65 | 10A Красный | 2013-2015: USB интерфейс 2016-2017: резерв Взрывчатка |
|
| F66 | 10A Красный | Выключатели/сенсоры с крышей/пассажирским окном | |
| F67 | 10A Красный | CD / DVD Модуль без голубых рук -если предусмотрено комплектацией | |
| F69 | 15A Синий | Мод SCR 12В (дизельные двигатели) -если предусмотрено комплектацией | |
| F70 | 30A Зеленый | Топливный насос | |
| F71 | 25A Очистить | Усилитель | |
| F72 | 10A Красный | 2013-2015 Модульы стабилизатора напряжения -если предусмотрено комплектацией 2016-2017: PCM - если предусмотрено комплектацией |
|
| F73 | 20A Желтый | 2015-2017:: насос для передачи топлива (нагнетание топлива) только HD) - если предусмотрено комплектацией | |
| F74 | 20A Желтый/10A Красный | Вакуумный насос газ/дизель -если предусмотрено комплектацией | |
| F75 | 10A Красный | Привод-изготовитель клапана охлаждения | |
| F76 | 10A Красный | Антиблокировочные тормоза/электронный контроль устойчивости | |
| F77 | 10A Красный | Модуль управления приводом/передний модуль отсоединения оси | |
| F78 | 10A Красный | Модуль управления двигателем/рулевое управление с электрической мощностью | |
| F79 | 15A Синий | Осветительные приборы | |
| F80 | 10A Красный | Универсальный гаражный откроющий/компасный | |
| F81 | 20A Желтый | Переключение направо/остановка огней | |
| F82 | 10A Красный | Модуль управления рулевой колонкой/контроль движения | |
| F84 | 15A Синий | Бэнк/блок инструментов | |
| F85 | 10A Красный | Модуль подушки безопасности | |
| F86 | 10A Красный | Модуль подушки безопасности | |
| F87 | 10A Красный | Подвеска воздуха если предусмотрено комплектацией Модуль управления буксировкой/рулевой колонкой прицепа | |
| F88 | 15A Синий | Группа по инструментам | |
| F90 / F91 | 20A Желтый | розетка питания (задние сиденья) | |
| F93 | 20A Желтый | прикуриватель | |
| F94 | 10A Красный | Модуль дел с переключением/переносом | |
| F95 | 10A Красный | Задняя камера/парковая помощь | |
| F96 | 10A Красный | Переключатель нагрева заднего сиденья | |
| F97 | 25A Очистить | 5.7 Сиденья с задним подогревом и подогрев рулевого колеса -если предусмотрено комплектацией | |
| F98 | 25A Очистить | 5.7 Сиденья спереди подогревом -если предусмотрено комплектацией | |
| F99 | 10A Красный | Контроль за климатом | |
| F100 | 10A Красный | 2015-2017:: Подрывы -если предусмотрено комплектацией | |
| F101 | 15A Синий | Электрохроматическое зеркало/умные высокочастотные лучи -если предусмотрено комплектацией | |
| F104 | 20A Желтый | розетка питания s (Группа по вопросам инфраструктуры/центральная консоли) |
Дополнительная информация: Ram 4500 5500 Chassis Cab 2011-2017
Предохранители и реле ram 4500 5500 chassis cab 2011 2017: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
