Предохранители и реле Ram 2500 / 3500 (2019-2026)
Схемы относятся к указанным годам и вариантам Ram 2500 / 3500 (2019-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
В этой статье мы считаем, что пятый поколение Рам Тяжелая пошлина 2500 / 3500, доступна с 2019 года. Здесь вы найдете схемы предохранителя Рам HD 2500/3500 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Ram HD 2500 / 3500
Содержание
Расположение взрывательного ящика

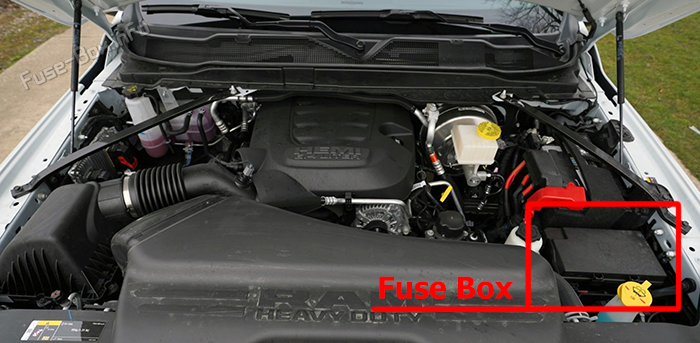

Расположение взрывательного ящика
Центр распределения энергии
Центр распределения энергии расположен в моторном отсеке рядом с батареей. В этом центре есть гильзы, микропредохранители, реле и выключатели.
Описание каждого предохранителя и каждого элемента может наноситься на внутренность, а в противном случае на внутренность каждого предохранителя наносится штамповка.

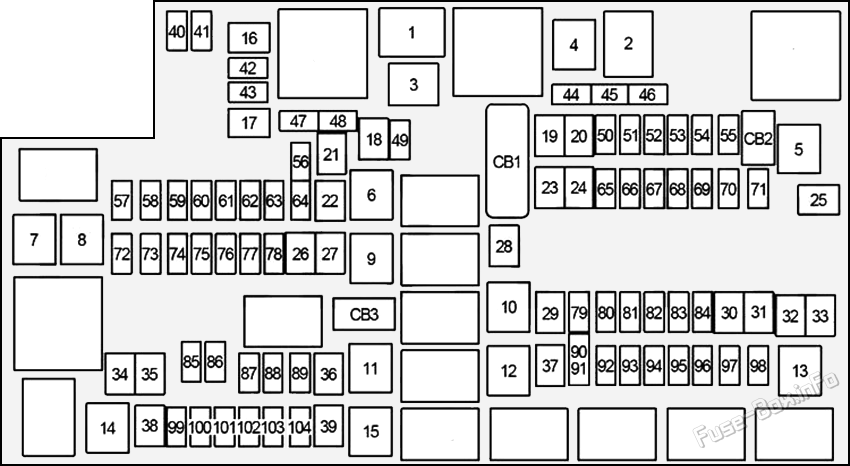

Диаграмма взрывательного блока
Диаграмма взрывательного блока
| № | Плавкий предохранитель | Микропредохранитель | Назначение |
|---|---|---|---|
| F01 | 60A Yellow | - | 2025-2026: Glow Plug модуль |
| F02 | 60A Yellow | - | ABS Pump Mtr |
| F03 | 60A Yellow | - | Rad Fan HI / Lo * |
| F04 | 50A Red | - | 400W Inverter |
| F05 | 40A Green | - | 2019-2022: Air Suspension Comp |
| 50A Red | - | 2023-2026: Air Suspension Comp | |
| F06 | 40A Green | - | 2020-2026: Steering Torque Overlay модуль (STOM) |
| F07 | 40A Green | - | Стартер Solenoid |
| F08 | 20A Blue | - | 2019-2024: NOX Sensor * |
| F09 | 30A Pink | - | Gas - Brake Vacuum Pump * |
| 40A Green | - | Diesel - Подогреватель топлива * | |
| F10 | 40A Green | - | 2019-2024: BCM Feed #2 / Ext Lights #2 |
| 50A Red | - | 2025-2026: BCM Feed #2 / Ext Lights #2 | |
| F11 | 40A Green | - | Brake System модуль (ECU and Valves) ECU & Valves |
| F12 | 40A Green | - | 2019: BCM Feed #3 2020-2024: BCM Feed #3 / Pwr Locks 2025-2026: BCM Feed #3 / Ext Lights |
| F13 | 40A Green | - | HVAC Blwr Mtr |
| F14 | 40A Green | - | 2019-2024: BCM Feed #4 / Ext Lights 2025-2026: BCM Feed #4 / Pwr Locks |
| F15 | 30A Pink | - | 2019-2024: Power Side Steps * |
| 50A Red | - | 2025-2026: BCM Feed #1/ Ext Light #1 | |
| F16 | 30A Pink | - | Smart-Bar модуль * |
| F17 | 30A Pink | - | Winch Control модуль * |
| F18 | 20A Blue | - | 2025-2026: Smart Mtr-Pass Rear |
| F19 | 30A Pink | - | Diesel SCR Feed * |
| F20 | 30A Pink | - | Passenger Door Mod |
| F21 | 30A Pin | - | Drive Train Control модуль (DTCM) |
| F22 | 20A Blue | - | Gas - ECM * |
| 25A White | - | Diesel - PCM * | |
| F23 | 30A Pink | - | 2019-2024: BCM Feed #1 / Int Light |
| F24 | 30A Pink | - | Driver Door Mod |
| F25 | 30A Pink | - | Передний стеклоочиститель |
| F26 | - | - | Резерв |
| F27 | 25A White | - | 2025-2026: ITCM #1 - Lights |
| F28 | 20A Blue | - | 2019-2024: Trailer Tow Backup Lights * |
| F29 | 20A Blue | - | 2019-2024: Trailer Tow Parking Lights * |
| F30 | 30A Pink | - | 2019-2021: Trailer Tow Receptacle / Trailer Tow (Separate E Brake) / Trailer Tow 2022-2024: Trailer Tow 2025-2026: Trailer Tow - 7 Way Conn |
| F31 | 30A Pink | - | 2025-2026: Drvr Seat Sw / Drvr Pwr Seat / Memry Mod |
| F32 | 25A White | - | 2025-2026: ITCM #2 - Lights |
| F33 | 20A Blue | - | Trans Control Mod * |
| F34 | 30A Pink | - | 2019-2024: Vehicle System Interface модуль (VSIM) #2 |
| 20A Blue | - | 2025-2026: Smrt Mtr Dvrv RR | |
| F35 | 30A Pink | - | Люк * |
| F36 | 30A Pink | - | 2019-2021: Electric Back Light * 2022-2026: Rear Defroster (EBL) * |
| F37 | 30A Pink | - | 2019: Подогреватель топлива #2, Aux реле 2 * 2021-2024: Diesel Frame / Подогреватель топлива * |
| 20A Blue | - | 2025-2026: NOX Sensor | |
| F38 | 30A Pink | - | 2019-2024: Integrated Trailer Brake модуль * 2025-2026: ITCM /Mod E-Brake* |
| F39 | 30A Pink | - | 2025-2026: Pass Seat Sw / Pass Pwr Seat |
| F40 | - | 10A Red | 2019-2024: Ventilated Seats |
| F41 | - | 10A Red | 2019-2024: Active Grille Shutter / Active Air Dam * 2025-2026: Act Grille Shutter / Dam * / RR Axl Clnt Vlv* |
| F42 | - | 20A Yellow | Звуковой сигнал |
| F43 | - | 15A Blue | Heated Steering Whee * |
| F44 | - | 10A Red | 2019-2024: Diagnostic Port |
| F45 | - | - | Резерв |
| F46 | - | 10A Red | Upfitters реле Coils * |
| F47 | - | - | Резерв |
| F48 | - | - | Резерв |
| F49 | - | 10A Red | 2019-2024: Instrument Cluster / MOD CSG |
| - | 15A Blue | 2025-2026: Mod CVADAS* | |
| F50 | - | 20A Yellow | Air Suspension Control модуль * |
| F51 | - | 10A Red | 2019-2024: Ignition Node модуль / Keyless Ignition Node модуль, Аудиосистема Frequency Hub модуль / Electric Steering Column Lock |
| F52 | - | 5A Tan | Аккумулятор Sensor |
| F53 | - | 20A Yellow | 2019-2024: Trailer Tow – Left Turn/Stop Lights |
| F54 | - | 20A Yellow | Non Memory Adjustable Pedals * |
| F55 | - | 10A Red | 2022-2024: Fwd Utility Lamps |
| F56 | - | 10A Red | 2020-2026: Fuel Vapor Blocker Valve * |
| F57 | - | 20A Yellow | 2019-2024: TCM / PCM / Solenoid Trans Pressure SW (RFE Trans Only) 2025-2026: Tailgate Latches |
| F58 | - | 10A Red | 2019-2024: Bed Lighting (LED) * |
| F59 | - | 10A Red | 2025-2026: Mod ORC |
| F60 | - | - | Резерв |
| F61 | - | 10A Red | 2019-2024: NH3 Sensor / PM Sensor |
| F62 | - | 10A Red | A/C Clutch |
| F63 | - | 20A Yellow | Ignition Coils / CAPS |
| F64 | - | 25A Clear | 2019-2020: Fuel Injectors / Модуль управления силовым агрегатом / SRV * 2021: Fuel Injectors 2022-2026: Fuel Injectors / Модуль управления силовым агрегатом * |
| F65 | - | 10A Red | 2019-2021: MOD Inverter (Wake Up) / Power Port / USB IP / WCPM * 2022-2026: RVDMP / MOD BLE * |
| F66 | - | 10A Red | 2019: Люк / Light and Rain Sensor модуль / Inside Rearview Mirror / Passenger Window SW / USB Port Rear / Feed for R/A RLY #2 Coil * 2020-2021: Люк / USB Rear * 2022-2026: Люк / USB RR * / RR Mirror/ Passenger Wind SW |
| F67 | - | 10A Red | 2019-2021: CD / DVD / UCI Port * 2022-2024: UCI / TRLR 360 Cam / Tach * |
| F68 | - | 10A Red | AEB RACAM HTR * |
| F69 | - | 15A Blue | SCR Mod 12 Volt * |
| F70 | - | 30A Green | Топливный насос Mtr/ Fuel Htr RLY |
| F71 | - | 25A Clear | 2019-2024: Amplifier / Active Noise Cancelation |
| - | 20A Yellow | 2025-2026: SLM RT | |
| F72 | - | - | Резерв |
| F73 | - | 20A Yellow | Fuel Transfer Pump * |
| F74 | - | 10A Red | 2020-2026: Backup Alarm |
| F75 | - | 10A Red | 2019-2024: ATMM / Coil-SCR модуль RLY |
| F76 | - | 10A Red | Electronic Stability Control (ESC) * |
| F77 | - | 10A Red | Drivetrain Control модуль / Front Axle Disconnect модуль / TCM / STOM |
| F78 | - | 15A Blue | Модуль управления двигателем / Модуль управления силовым агрегатом / AEB RACM MOD / Feed To AUX PDC реле Coils/ HRLS |
| F79 | - | 15A Blue | 2019-2024: ID / Clearance Lights |
| F80 | - | 10A Red | 2019-2024: ASSY Overhead Console / SW Assist / SW 911 * |
| F81 | - | 20A Yellow | 2019-2024: Trailer Tow Right Turn / Stop Lights |
| F82 | - | 10A Red | 2019-2024: Steering Column Control модуль / Круиз-контроль |
| F83 | - | 10A Red | 2022-2024: TLR AST / TLR RVS CTL / TLR KNB |
| F84 | - | 15A Blue | 2019-2024: ASBM / HVAC / ICS / Rear Heated Seat Switches |
| F85 | - | 10A Red | 2019-2024: Airbag модуль |
| 15A Blue | 2025-2026: CADM | ||
| F86 | - | 10A Red | 2019-2024: Airbag модуль |
| F87 | - | 10A Red | 2019-2024: Air Suspension / ITBM / Steering Column Control модуль / MOD Gateway CAN-C Trailer TPM |
| F88 | - | 15A Blue | 2019-2024: Instrument Panel Cluster |
| F89 | - | - | Резерв |
| F90 | - | 20A Yellow | Power Outlet / Batt (Customer Selectable) |
| F91 | - | Power Outlet / Acc (Customer Selectable) | |
| F92 | - | 10A Red | 2022-2026: Invertor MOD / USB-IP/ WCPM * |
| F93 | - | 20A Yellow | 2019: Cigar Lighter |
| - | 10A Red | 2025-2026: UREA Sensor / PM Sensor | |
| F94 | - | 10A Red | 2019-2024: Shift-By-Wire / Transfer Case Switch / модуль TPM Trailer / модуль Gateway Can-C Trailer TPM |
| F95 | - | 10A Red | Rearview Camera / Park Assist / CHMSL Camera / Blind Spot Sensor / Surround View Camera * |
| F96 | - | 10A Red | Trailer Camera * |
| F97 | - | 20A Yellow | Front Heated Seat Passenger * |
| F98 | - | 20A Yellow | Front Heated Seats Driver * |
| F99 | - | 10A Red | 2019: HVAC / In-Car Temperature Sensor / CSG MOD / Humidity Sensor 2020-2021: HVAC / In-Car Temperature Sensor / CSG MOD 2022-2024: HVAC / In-Car Temperature Sensor / CSG / TRL CWY MOD */ TACH |
| F100 | - | 10A Red | Upfitter Box Feed * |
| F101 | - | 20A Yellow | Rear Heated Seat Right * |
| F102 | - | 20A Yellow | Rear Heated Seat Left / Run RLY #3 Coil * |
| F103 | - | 10A Red | HeadLamp AFLS * |
| F104 | - | 20A Yellow | 2019-2024: UCI Port / USB Rear 2025-2026: SLM LT* |
| * If Equipped |
