Предохранители и реле Dodge Hornet (2023-2025)
Схемы относятся к указанным годам и вариантам Dodge Hornet (2023-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
С 2022 по 2025 год выпускался компактный кроссовер Dodge Hornet. В этой статье собраны схемы предохранителей Dodge Hornet для 2023–2025 годов: где расположены блоки предохранителей, их номиналы и назначение (предохранители и реле).
Схема предохранителей Dodge Hornet
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

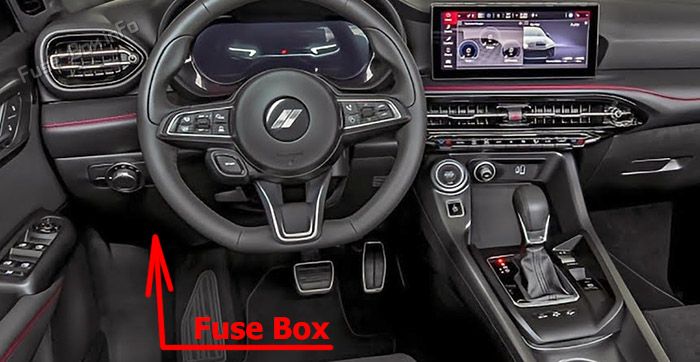

Расположение блока предохранителей
Внутренний блок предохранителей расположен под нижней приборной панелью со стороны водителя.

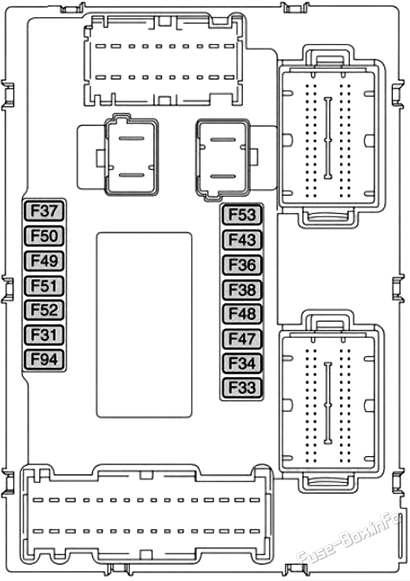

Схема блока предохранителей
| № | Номинал, А | Назначение |
|---|---|---|
| F31 | 7.5A Brown | Катушка реле системы отопления/кондиционирования, прикуриватель и катушка реле сиденья |
| F33 | 20A Yellow | Подъёмник переднего пассажирского стекла |
| F34 | 20A Yellow | Подъёмник переднего водительского стекла |
| F36 | 15A Blue | Климат-контроль / VTA / внешнее зеркало / потолочный свет / CVPM / радио-модуль / USB / AUX / DCSD / электрический замок руля |
| F37 | 10A Red | Концевик тормозов / DASM / IPC |
| F38 | 20A Yellow | Блокировка и разблокировка дверцы багажника / открытие крышки багажника |
| F42 | 7.5A Brown | Модуль тормозной системы, электрический усилитель руля |
| F43 | 20A Yellow | Двухсторонний электродвигатель омывателя фар |
| F47 | 20A Yellow | Подъёмник левого заднего стекла |
| F48 | 20A Yellow | Подъёмник правого заднего стекла |
| F49 | 7.5A Brown | Система помощи при парковке, контроль слепой зоны, стабилизатор напряжения, датчик влажности, электронный замок руля, датчик температуры, зеркало, подогрев сидений, датчик света и дождя, переключатель Start Stop |
| F50 | 7.5A Brown | Контроллер удержания пассажира |
| F51 | 7.5A Brown | Электронный климат-контроль, определение присутствия пассажира, камера заднего вида, температурный контроль, коррекция угла фар, выбор режима езды, подогрев заднего стекла, блокировка прицепа, тактильная подсказка по полосе |
| F53 | 7.5A Brown | HCP / задняя передача / ISNSR / компрессор A/C / климат-контроль / обдув лобового стекла / корректировка фар влево и вправо / LDW / модуль звукового сигнала / пассажирская подушка безопасности / режим прицепа / AFLM / датчик качества воздуха / ASBM |
| F94 | 15A Blue | Прикуриватель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

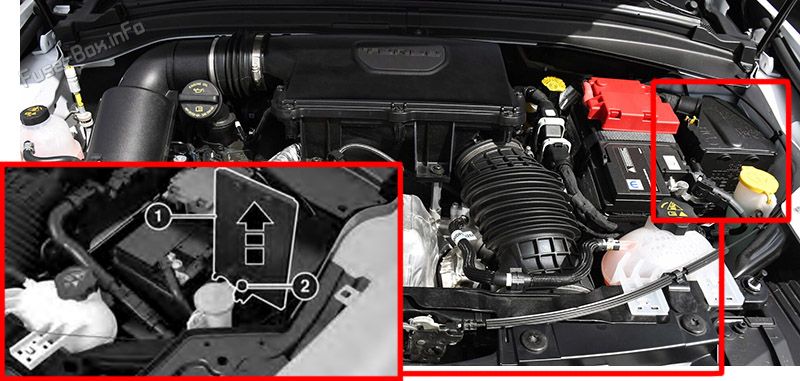

Расположение блока предохранителей
Для доступа к блоку предохранителей выполните:
- Поверните фиксирующий винт против часовой стрелки.
- Медленно ослабьте винт.
- Сдвиньте крышку блока предохранителей вверх и снимите её.
- Установите крышку в обратной последовательности.

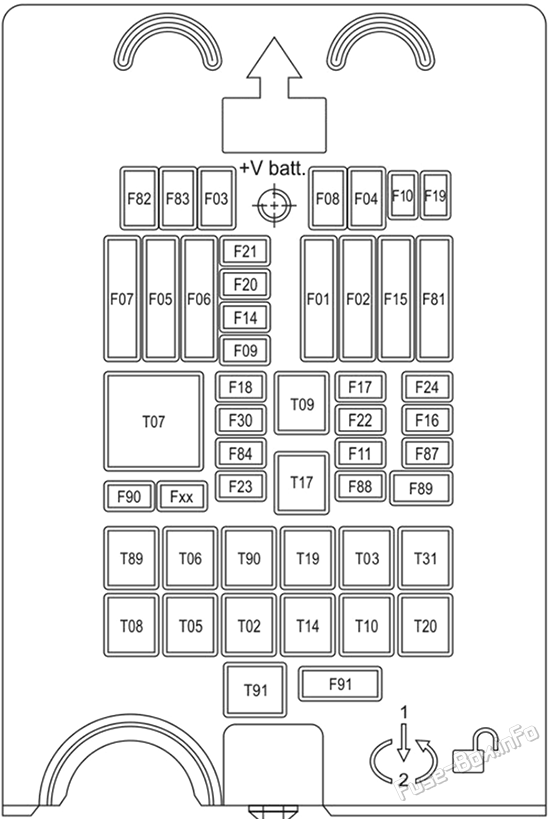

Схемы предохранителей
Бензиновый двигатель
| № | Номинал, А | Назначение |
|---|---|---|
| F01 | 70A Tan | BCM1 |
| F02 | 70A Tan | BCM2 / RDU |
| F03 | 20A Blue | BCM3 |
| F04 | 40A Green | Клапаны BCM |
| F05 | 40A Orange | 2023-2024: PTC 1 |
| F06 | 20A Yellow | Двигатель переднего стеклоочистителя |
| F07 | 20A Yellow | DTCM |
| F08 | 30A Pink | Питание F24 - F87 - Fxx |
| F09 | 7.5A Brown | ECM T09 |
| F10 | 15A Blue | Реле звукового сигнала |
| F11 | 5A Tan | Дополнительные нагрузки двигателя |
| F14 | 7.5A Brown | LTR |
| F15 | 40A Orange | Помпа BSM |
| F16 | 10A Red | ECM / TCM / AGSM |
| F17 | 10A Red | Основные нагрузки двигателя |
| F18 | 5A Tan | IGNM |
| F19 | 7.5A Brown | Компрессор кондиционера |
| F20 | 15A Blue | Розетка в багажнике |
| F21 | 20A Yellow | Топливный насос |
| F22 | 15A Blue | ECM |
| F23 | 5A Tan | USB / Дополнительный разъем AUX |
| F24 | 10A Red | DTCM |
| F30 | 5A Tan | AWD DTCM |
| F81 | 30A Green | Насос вакуума усилителя тормозов |
| F82 | 40A Green | 2024: внешний масляный насос (если установлен) |
| F83 | 40A Green | Вентилятор HVAC |
| F84 | 7.5A Brown | Разрешение радиатора охлаждения |
| F87 | 5A Tan | AGSM |
| F88 | 7.5A Brown | Обогрев зеркал и форсунка омывателя |
| F89 | 30A Pink | Обогрев заднего стекла |
| F90 | 5A Tan | Интеллектуальный датчик аккумулятора |
| T02 | - | Не используется |
| T03 | 30A | Реле сигнала |
| T05 | 30A | Реле компрессора кондиционера |
| T06 | 30A | Реле разрешения радиатора охлаждения |
| T07 | 50A | Реле Aux.1 / DTCM |
| T08 | 30A | Реле вентилятора HVAC |
| T09 | 30A | Главное реле двигателя |
| T10 | - | Не используется |
| T14 | 30A | Реле прикуривателя заднего багажника |
| T17 | 30A | Обогрев заднего стекла / Реле обогрева зеркал |
| T19 | - | Не используется |
| T20 | 30A | Стартовое реле R1 |
| T31 | 30A | Реле топливного насоса |
| T89 | - | Не используется |
| T90 | 30A | Реле вакуумного насоса усилителя тормозов |
Гибридная силовая установка
| № | Номинал, А | Назначение |
|---|---|---|
| F01 | 70A Tan | BCM1 |
| F02 | 70A Tan | BCM2 / RDU |
| F03 | 20A Blue | BMC3 |
| F04 | 40A Green | Клапаны BCM |
| F05 | 40A Orange | 2023-2024: PTC 1 |
| F06 | 20A Yellow | Двигатель переднего стеклоочистителя |
| F07 | 50A Red | AUX 1 RDU |
| F08 | 30A Pink | Питание F24 - F87 - Fxx |
| F09 | 7.5A Brown | ECM T09 |
| F10 | 15A Blue | Реле звукового сигнала |
| F11 | 5A Tan | Дополнительные нагрузки двигателя |
| F14 | 7.5A Brown | 2023-2024: LTR |
| F15 | 70A Tan | Помпа BSM |
| F16 | 10A Red | ECM / TCM / AGSM |
| F17 | 10A Red | Основные нагрузки двигателя |
| F18 | 5A Tan | IGNM (если предусмотрен) |
| F19 | 7.5A Brown | 2023-2024: компрессор кондиционера |
| F20 | 15A Blue | Розетка в багажнике |
| F21 | 20A Yellow | Топливный насос |
| F22 | 20A Yellow | Основные нагрузки двигателя |
| F23 | 5A Tan | USB / Дополнительный разъем AUX |
| F24 | 10A Red | TCM |
| F30 | - | Резерв |
| F81 | 40A Orange | AUX 2 RDU |
| F82 | 40A Green | Внешний масляный насос (АТ, если установлен) |
| F83 | 40A Green | Вентилятор HVAC |
| F84 | 7.5A Brown | 2023-2024: Разрешение радиатора охлаждения |
| F87 | 5A Tan | AGSM |
| F88 | 7.5A Brown | Обогрев зеркал и форсунка омывателя |
| F89 | 30A Pink | Обогрев заднего стекла |
| F90 | 5A Tan | Интеллектуальный датчик аккумулятора |
| Fxx | 25A Clear | PIM |
| T02 | - | Не используется |
| T03 | 30A | Реле сигнала |
| T05 | 30A | 2023-2024: Реле компрессора кондиционера |
| T06 | 30A | 2023-2024: Реле разрешения радиатора охлаждения |
| T07 | 50A | Реле Aux.1 |
| T08 | 30A | Реле вентилятора HVAC |
| T09 | 30A | Главное реле двигателя |
| T10 | - | Не используется |
| T14 | 30A | Реле прикуривателя заднего багажника |
| T17 | 30A | Обогрев заднего стекла / Реле обогрева зеркал |
| T19 | 30A | Реле внешнего масляного насоса |
| T20 | 30A | Стартовое реле R1 |
| T31 | 30A | Реле топливного насоса |
| T89 | - | Не используется |
| T90 | 30A | 2023-2024: Реле вакуумного насоса усилителя тормозов |

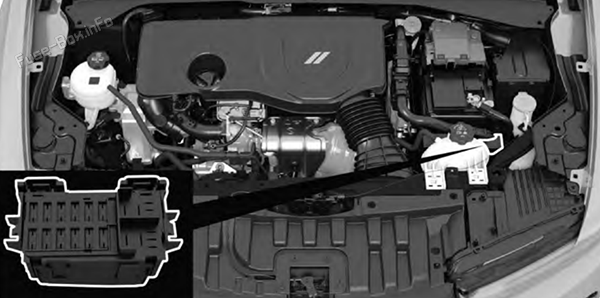

Дополнительный блок предохранителей (гибридная версия)
| № | Номинал, А | Назначение |
|---|---|---|
| F01 | 5A Tan | Электрический подогреватель воздуха (EAH) |
| F02 | 7.5A Brown | Электрокомпрессор (EAC) |
| F03 | 5A Tan | Модуль двойной интегрированной зарядки (IDCM) |
| F04 | 5A Tan | Модуль индикации порта зарядки (CPIM) |
| F05 | 15A Blue | Электронный насос системы охлаждения 2 (PECP2) |
| F06 | 15A Blue | Электронный насос системы охлаждения (PECP) |
| F07 | 5A Tan | Насос дополнительного подогревателя (AHP) |
| F08 | 5A Tan | Питание PIM 1 |
| F09 | 10A Red | Питание BPCM 1 |
| F10 | 5A Tan | Питание PIM 3 |
| F11 | 10A Red | Питание BPCM 2 |
| F12 | 5A Tan | Модуль электронного предупреждения пешеходов (EPPM) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

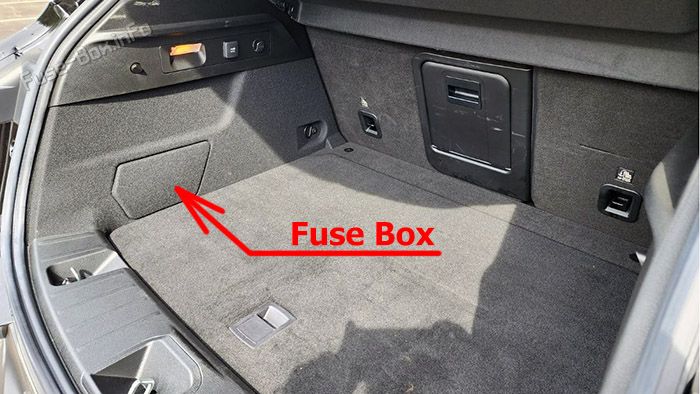

Расположение блока предохранителей
Для доступа к предохранителям снимите крышку на левой панели багажного отделения. Предохранители могут быть установлены в двух блоках: блок №1 расположен ближе к задней части автомобиля, а блок №2 (при наличии оборудования для буксировки прицепа) — ближе к передней части.

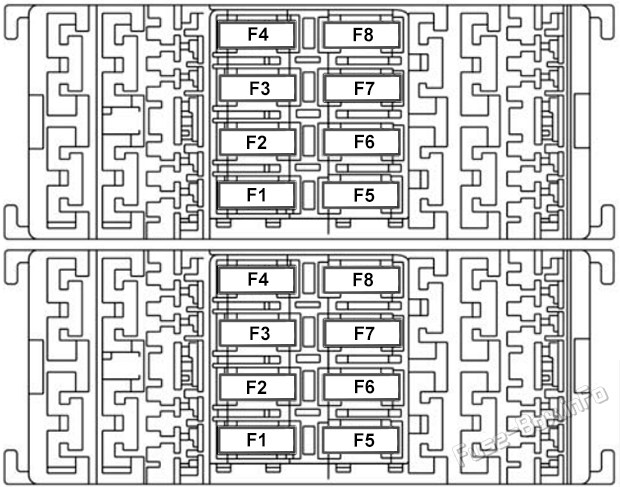

Схема блока предохранителей
| № | Номинал, А | Назначение |
|---|---|---|
| Блок предохранителей №1 | ||
| F1 | 20A Yellow | Люк |
| F2 | - | - |
| F3 | 30A Green | Модуль электропривода задней двери (PLGM) |
| F4 | 5A Tan | Вентиляционные сиденья водителя и переднего пассажира (HMSM) |
| F5 | 25A Clear | Модуль отопления и памяти положения водительского сиденья 1 |
| F6 | 10A Red | Модуль отопления и памяти положения водительского сиденья 2 |
| F7 | 7.5A Brown | Регулятор поясничной опоры водителя и переднего пассажира (без HMSM) |
| F8 | 20A Yellow | Переключатель пассажирского сиденья (HMSM) |
| Блок предохранителей №2 | ||
| F3 | 5A Tan | Беспроводной электропривод задней двери (HFRM) |
| F4 | 7.5A Brown | Модуль управления демпфированием |
| F5 | 5A Tan | Питание клапана переключения (ELCM) |
| F8 | 7.5A Brown | Модуль управления демпфированием |
| Блок максипредохранителей | ||
| F01 | 30A Green | Усилитель На кронштейне распределительного блока предохранителей и реле заднего багажника установлен держатель максипредохранителя для усилителя (если установлен). |
