Предохранители и реле Dodge Durango (2020-2026)
Схемы относятся к указанным годам и вариантам Dodge Durango (2020-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
В этой статье рассматривается обновлённый Dodge Durango третьего поколения, выпускаемый с 2020 года. Здесь вы найдёте схемы предохранителей Dodge Durango 2020, 2021, 2022, 2023, 2024, 2025, 2026, информацию о расположении предохранителей в автомобиле и назначение каждого предохранителя (его функция).
Схема предохранителей Dodge Durango 2020-2026
Содержание
Расположение блока предохранителей

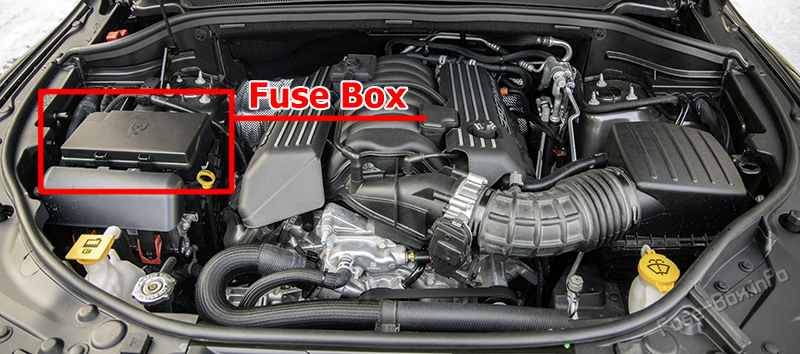

Расположение блока предохранителей
Центр распределения питания расположен в моторном отсеке рядом с выводами для запуска двигателя от внешнего источника.
В центре установлены картриджные и микропредохранители, реле и автоматические выключатели. Номера позиций и назначение элементов указаны на внутренней стороне крышки блока.

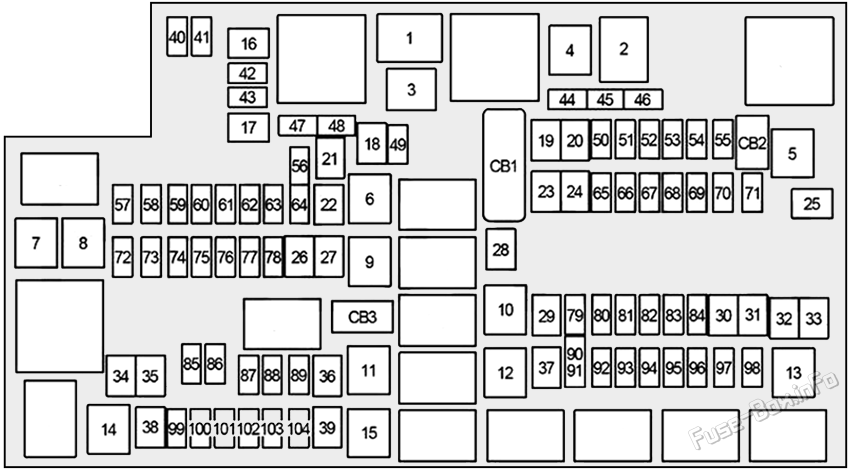

Схема блока предохранителей
Схема блока предохранителей
Центр распределения питания
| № | Картриджный предохранитель | Микропредохранитель | Описание |
|---|---|---|---|
| F01 | - | - | Резерв |
| F02 | - | - | Резерв |
| F03 | 60A Yellow | - | Вентилятор радиатора |
| F04 | 60A Yellow | - | 2021-2026: Насос ESC (не SRT) |
| F05 | 40A Green | - | Компрессор пневмоподвески |
| F06 | 40A Green | - | Насос ABS (SRT) |
| F07 | 30A Pink | - | Соленоид стартера |
| F08 | - | - | Резерв |
| F09 | 30A Pink | - | Подогреватель топлива (только дизельный двигатель) / Насос вакуумного тормозного усилителя |
| F10 | 40A Green | - | Блок управления кузовом (CBC) №2 / Наружное освещение |
| F11 | 30A Pink | - | Электрический прицепный тормоз |
| F12 | 40A Green | - | Блок управления кузовом (CBC) №3 / Электроприводы замков |
| F13 | 40A Green | - | Передний вентилятор отопителя |
| F14 | 40A Green | - | Блок управления кузовом (CBC) №4 / Наружное освещение |
| F15 | 40A Green | - | Насос охлаждения двигателя с малотемпературным радиатором (LTR) |
| F16 | - | - | Резерв |
| F17 | 30A Pink | - | Омыватели фар |
| F18 | - | - | Резерв |
| F19 | 20A Blue | - | Соленоид подголовника |
| F20 | 30A Pink | - | Модуль двери пассажира |
| F21 | - | - | Резерв |
| F22 | 20A Blue | - | 2020: Блок управления двигателем 2021-2026: Engine Control Module / Power Control Module |
| F23 | 30A Pink | - | Блок управления кузовом (CBC) №1 / Внутреннее освещение |
| F24 | 30A Pink | - | Модуль двери водителя |
| F25 | 30A Pink | - | Передние стеклоочистители |
| F26 | 30A Pink | - | Клапаны ESP/ECU |
| F27 | - | - | Резерв |
| F28 | 20A Blue | - | Задние огни прицепа |
| F29 | 20A Blue | - | Стояночные огни прицепа |
| F30 | 30A Pink | - | 2020-2021: Разъём для прицепа / Прицеп (отдельный стояночный тормоз) / Прицеп (BUX) 2022-2026: Питание прицепа |
| F31 | - | - | Резерв |
| F32 | 30A Pink | - | Модуль управления трансмиссией (DTCM) |
| F33 | - | - | Резерв |
| F34 | 30A Pink | - | Управление дифференциалом с E-LSD (ELSD) |
| F35 | 30A Pink | - | Люк |
| F36 | 30A Pink | - | 2020: Обдув заднего стекла / Электронный задний фонарь (EBL) 2021-2026: Электронный задний фонарь (EBL) |
| F37 | 25A Clear | - | Мотор заднего вентилятора HVAC |
| F38 | 30A Pink | - | Инвертор питания 115 В переменного тока |
| F39 | 30A Pink | - | Электропривод задней двери |
| F40 | - | 10A Red | Дневные ходовые огни / Выравнивание фар |
| F41 | - | - | Резерв |
| F42 | - | 20A Yellow | Horn |
| F43 | - | - | Резерв |
| F44 | - | 10A Red | Диагностический разъём |
| F45 | - | 5A Tan | Модуль кибербезопасности |
| F46 | - | - | Резерв |
| F47 | - | - | Резерв |
| F48 | - | - | Резерв |
| F49 | - | 10A Red | Интегрированная центральная панель / Климат-контроль |
| F50 | - | 20A Yellow | Модуль управления пневмоподвеской / Дифференциал с E-LSD (ELSD) |
| F51 | - | 15A Blue | KIN / RF HUB / Блокировка рулевой колонки (ESCL) |
| F52 | - | - | Резерв |
| F53 | - | 20A Yellow | Прицеп: левый поворотник / стоп-сигналы |
| F54 | - | - | Резерв |
| F55 | - | - | Резерв |
| F56 | - | 15A Blue | PCM |
| F57 | - | 20A Yellow | Датчик NOX / Датчик PM / Подогреватель топлива |
| F58 | - | 15A Blue | Ксеноновые фары слева (HID) |
| F59 | - | 10A Red | Реле насосов SCR |
| F60 | - | 15A Blue | Модуль управления трансмиссией (TCM) |
| F61 | - | 10A Red | 2020: Модуль управления трансмиссией / Датчик PM (только дизельный двигатель) 2021-2026: Датчик PM |
| F62 | - | 10A Red | Муфта кондиционера |
| F63 | - | 20A Yellow | 2020-2021: Катушки зажигания / Конденсаторы катушек / Исполнительный механизм клапана короткого цикла (если есть, для бензина); Подогреватель мочевины (дизель) 2022-2026: Катушки зажигания / Конденсаторы катушек |
| F64 | - | 25A Clear | Топливные форсунки / Двигательно-трансмиссионный блок (PCM/ECM) |
| F65 | - | - | Резерв |
| F66 | - | 10A Red | Люк / Rain Sensor (LRSM) / Inside Rear View Mirror (RVM) / USB Port / DSCR / DTV / WCP |
| F67 | - | 15A Blue | CDM / Порт UCI / USB-порт |
| F68 | - | 20A Yellow | Задний мотор стеклоочистителя |
| F69 | - | 15A Blue | Питание подсветки/прожектора |
| F70 | - | 20A Yellow | Мотор топливного насоса |
| F71 | - | 30A Green | Усилитель / ANCM |
| F72 | - | 10A Red | Модуль управления двигателем (ECM) / PCM |
| F73 | - | 15A Blue | Ксеноновые фары справа (HID) |
| F74 | - | - | Резерв |
| F75 | - | 10A Red | Управление двойной батареей |
| F76 | - | 10A Red | 2020: Антиблокировочная тормозная система / Система электронной устойчивости 2021-2026: ESP |
| F77 | - | 10A Red | 2020: Модуль управления трансмиссией / Модуль отключения переднего моста 2021-2026: Модуль управления трансмиссией / ELSD |
| F78 | - | 10A Red | Модуль управления двигателем (ECM) / Электрогидроусилитель руля (EPS) / PCM |
| F79 | - | - | Резерв |
| F80 | - | 10A Red | 2020-2022: Модуль системы открытия гаражной двери (UGDO) / Модуль антивзлома / Сирена 2023-2026: Модуль системы открытия гаражной двери (UGDO) |
| F81 | - | 20A Yellow | Прицеп: правый поворотник и стоп-сигналы |
| F82 | - | 10A Red | Модуль управления рулевой колонкой (SCCM) / Круиз-контроль / DTV |
| F83 | - | 10A Red | Дверца топливного бака |
| F84 | - | 15A Blue | Комбинированный приборный блок |
| F85 | - | 10A Red | Модуль подушек безопасности (ORC) |
| F86 | - | 10A Red | Модуль подушек безопасности (ORC) |
| F87 | - | 10A Red | Модуль пневмоподвески |
| F88 | - | 15A Blue | Приборная панель / SGW / ITBM |
| F89 | - | - | Резерв |
| F90 | - | - | Резерв |
| F91 | - | 20A Yellow | 2020: Розетка для задних сидений (выбор режима) 2021-2026: Розетка в багажном отсеке |
| F92 | - | 10A Red | 2020: Лампа задней консоли 2021-2026: Лампа задней консоли / Розетка правого заднего отсека |
| F93 | - | 20A Yellow | Зажигалка / розетка для аксессуаров |
| F94 | - | 10A Red | Рычаг трансмиссии / Модуль раздаточной передачи |
| F95 | - | 10A Red | Задняя камера / Датчик слепых зон |
| F96 | - | 10A Red | 2020: Выключатель подогрева заднего сиденья / Зарядное устройство прожектора 2021-2026: Выключатель подогрева заднего сиденья |
| F97 | - | 20A Yellow | Обогрев задних сидений / Обогрев руля |
| F98 | - | 20A Yellow | Вентиляция сидений / Передний подогрев сидений |
| F99 | - | 10A Red | Климат-контроль / Модуль ассистентов водителя / HALF / Parktronx |
| F100 | - | 10A Red | Активное демпфирование |
| F101 | - | 15A Blue | 2020-2022: ECCM / SMRT Hl-Beams 2023-2026: Датчик температуры салона / Датчик влажности |
| F102 | - | 15A Blue | Резерв |
| F103 | - | 10A Red | 2020: Обогрев салона (только дизельный двигатель) / Задний климат-контроль 2021-2026: ТЭН / Задний климат-контроль |
| F104 | - | 20A Yellow | Розетки (приборная панель/центральная консоль/задний багажный отсек) |
