Предохранители и реле Dodge Durango 1998-2003
Схемы относятся к указанным годам и вариантам Dodge Durango 1998-2003. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
В этой статье мы рассматриваем первое поколение Dodge Durango, выпускавшееся с 1998 по 2003 год. Здесь вы найдете схему блока предохранителей Dodge Durango 1998, 1999, 2000, 2001, 2002 и 2003, а также информацию о расположении предохранителей в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей Dodge Durango 1998-2003
Содержание
Расположение блоков предохранителей

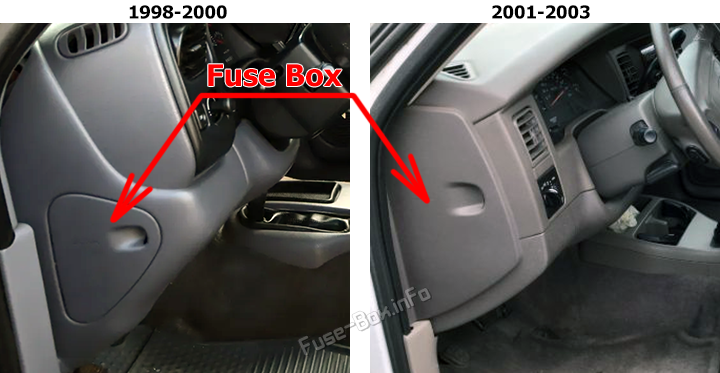

Расположение блоков предохранителей
Схема блока предохранителей в салоне
Блок предохранителей расположен за крышкой со стороны водителя на боковой части приборной панели.

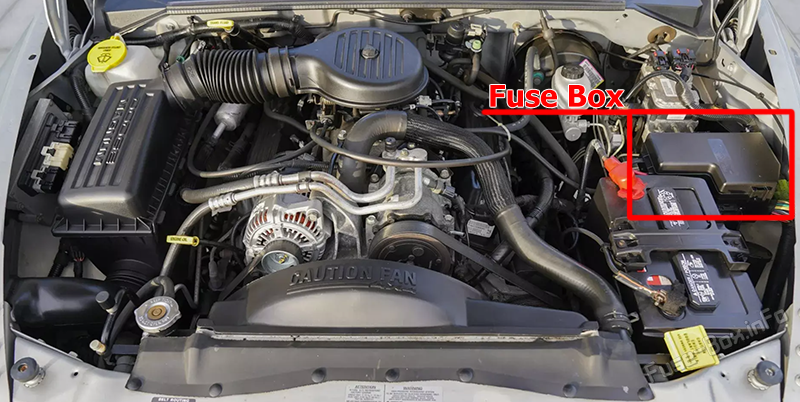

Схема блока предохранителей в моторном отсеке
Схемы блоков предохранителей
Схемы блоков предохранителей
1998-2000

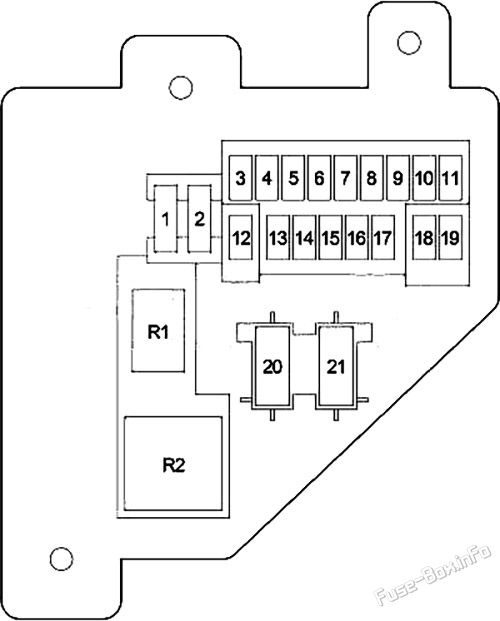

Схема блока предохранителей в салоне
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 20A | Переключатель на тормозной лампочка или Релей фар & A/C |
| 2 | 15A/20A | Дневной ходовой огонь, переключатель замка пассажирских дверей, переключатель положения парковки/нейтрали |
| 3 | 10A | Контрольный ограничитель противооткатных тормозов |
| 4 | 15A | Усилитель мощности |
| 5 | 5A | Переключатель фар, навесный переключатель A/C, блок приборов, радио, рентгеновский переключатель/передатчик, устройство управления герметизирующими лампами A/C |
| 6 | 20A | Модуль центрального таймера, многофункциональный переключатель, мотор стеклоочистителя, блок перезарядки |
| 7 | 15A | A/C Выключатель с низкой температурой, переключатель с моторным отверстием, переключатель с компрессорным сцеплением и задний скатертью/переключатель с дефогирования |
| 8 | 10A | Радио |
| 9 | 10A | Реле автоматического выключения, реле и силового привода |
| 10 | 15A | - |
| 11 | 10A | Диагностический разъём, накладка консоли, автоматический переключатель дневного/ночного режима, модуль центрального таймера и реле |
| 12 | 15A | Левый/правый разъём, коннектор данных, блок приборов, лампа перчаточного ящика, радио, левый/правый видеонаблюдение, передний/задний купол, верхняя консоль, переключатель стёкол, Liftgate Lamp, подсветка заднего стеклоочистителя |
| 13 | 15A/20A | Модуль центрального таймера, блок реле/предохранителей, переключатель дверей водителя и замок |
| 14 | 15A | Переключатель фары |
| 15 | 15A | прикуриватель |
| 16 | 15A | Комбинированное реле мигания |
| 17 | 10A | Тематический блок инструментов |
| 18 | 10A | Модуль управления подушки безопасности |
| 19 | 10A | Модуль управления подушки безопасности |
| 20 | 25A | Переключатель окна/двери |
| 21 | - | - |
| R1 | Рога | |
| R2 | Комбинация флешеров |

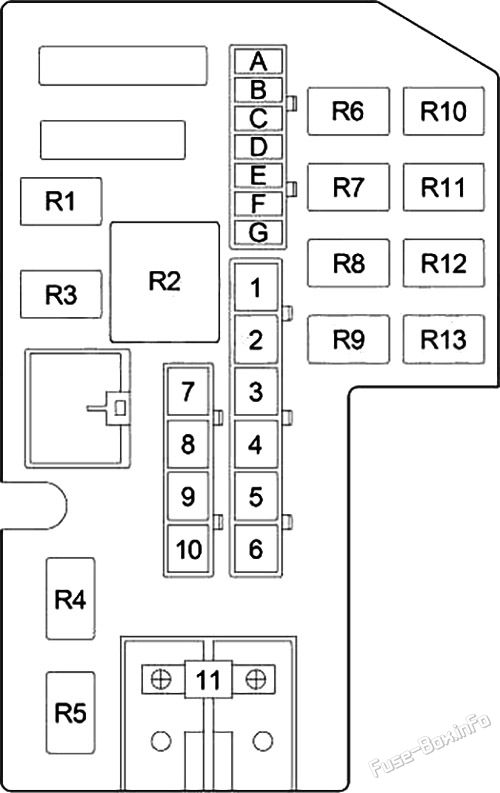

Схема блока предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| A | 15A | Модуль управления силовым приводом, топливный инжектор/водопровод на трубопроводе 1, 2, 3, 4, 5, 6, 7, 8, котлоагрегаты зажигания, кислородные датчики и конденсаторы 1 и 2 |
| B | 20A | Модуль управления управлением трансмиссией |
| C | 20A | Туманный реле, левый/правый туманный фонарь & дневной ходовой огонь |
| D | 20A | Переключатель на тормозной лампочка |
| E | 15A | Фара с левой стороны |
| F | 25A | Комбинированное реле мигания |
| G | 15A | Правая фара |
| 1 | 20A | Модуль управления силовым приводом, модуль реле и насоса топлива |
| 2 | 30A | вентилятор радиатора с перезапуском |
| 3 | 30A | Реле автоматического отключения |
| 4 | 50A | Переключатель & заднего стеклоочистителя |
| 5 | 40A | Релей для установки моторного насоса |
| 6 | 50A | Блок реле/предохранителей, электрический тормоз и буксирующий разъём прицепа |
| 7 | 40A | Блок стыковки |
| 8 | 40A | Контрольный ограничитель противооткатных тормозов |
| 9 | 50A | Переключатель зажигания и двигатель |
| 10 | 40A | 4.7.5 Переключатель зажигания |
| 11 | 140A | Генератор |
| R1 | Релей | |
| R2 | Релей для установки моторного насоса | |
| R3 | & Запуск | |
| R4 | Кислород вверх по течению | |
| R5 | Туманный лампа | |
| R6 | вентилятор радиатора с перезапуском | |
| R7 | Релейная крепление/прицепная рамка | |
| R8 | Релейка компрессора для кондиционирования воздуха | |
| R9 | Автоматически выключать (закрыть) ASD) Перезагрузка | |
| R10 | Кислород вверх по течению | |
| R11 | вентилятор радиатора Релей/контроля передачи | |
| R12 | Реле для респиратора фар /HD LPS | |
| R13 | Реле топливного насоса |
2001-2003

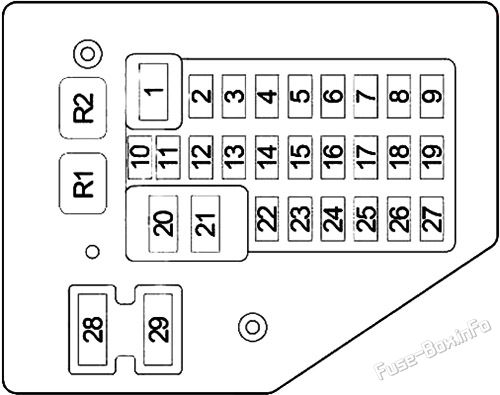

Схема блока предохранителей в салоне
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 15A | Сигнальный ключ, приборный блок, радио, центральная консоль ламп, верхняя консоль, передний/задний купол, гнездо зажигалки, коннектор, модуль двери водителя, правый/левый зеркало Liftgate |
| 2 | 20A | Перекрыть & часы |
| 3 | - | - |
| 4 | 20A | Модуль центрального таймера, переключатель фар, комплект левого/правого тайника, парк левого/правого фронтального/вертикального огней, боковой знак левого/правого борта |
| 5 | 20A | Передний Wiper Relay, передний Wiper Motor & Central Timer Model |
| 6 | - | - |
| 7 | - | - |
| 8 | 10A | Кластер управления модуля передачи и прибора |
| 9 | 5A | Регулятор нагрева, консоли, переключатель передач, переключение селектора, радио,прикуриватель, A/C, блок управления и приборов для обогрева |
| 10 | 10A | Модуль управления силовым приводом, реле топливных насосов, вентилятор радиатора, перезапуск ключа & Sentry |
| 11 | 10A | A/C Компрессор, пропорциональное соленоидное устройство, переключатель режима день/ночь, консоль, центральный модуль управления передачами и селектором |
| 12 | 10A | Модуль управления & передачи двигателя |
| 13 | 15A | Усилитель |
| 14 | 10A | Тематический блок инструментов |
| 15 | 10A | Зеркало мощности водителя/пассажира |
| 16 | - | - |
| 17 | 15A | прикуриватель |
| 18 | 10A | Радио |
| 19 | 10A | Комбинированное реле мигания |
| 20 | 10A | Модуль управления подушки безопасности |
| 21 | 10A | Модуль управления подушки безопасности |
| 22 | 20A | Модуль сидений с подогревом и модулой сидений для пассажиров/водителей |
| 23 | - | - |
| 24 | 15A | & Релей заднего окна |
| 25 | 10A | A/C Регулятор обогрева |
| 26 | 15A | Переключатель системы передачи Solenoid, датчик дальности передачи и блокировка педальности педальности двери |
| 27 | 10A | Контрольный ограничитель противооткатных тормозов |
| 28 | 25A CB | Модуль двери водителя (мощное окно) |
| 29 | - | - |
| R1 | Рога | |
| R2 | Парковый фонарь |

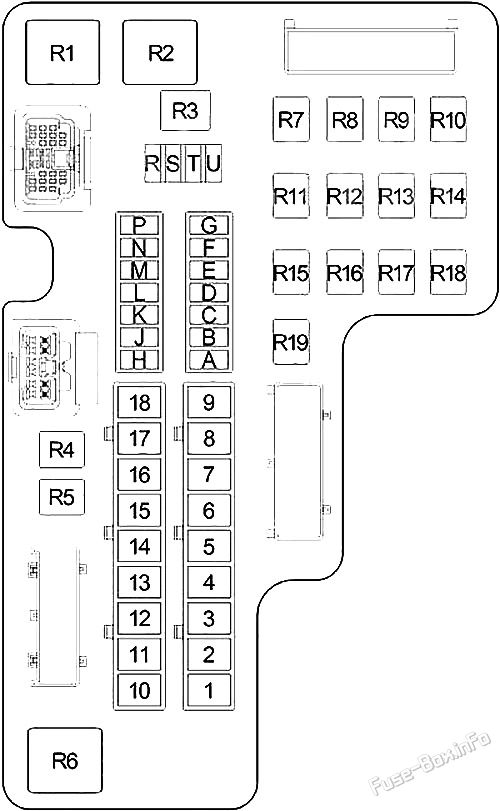

Схема блока предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| A | 20A | Модуль управления делами передачи |
| B | 10A | А/С Релей компрессора |
| C | 20A | Прицеп-подъемник |
| D | 20A | & Спереди/центр/задний розетка питания |
| E | 20A | 4.7.5 Переключатель зажигания |
| F | 20A | Релейное устройство управления трансмиссией |
| G | - | - |
| H | 20A | Туманный лампа |
| J | 20A | Релейный отверстий заднего протектора |
| K | 25A | Задний блок задних выпускных устройств |
| L | - | - |
| M | - | - |
| N | - | - |
| P | - | - |
| R | - | - |
| S | - | - |
| T | 10A | Левый/правый передний парк/вертикальные огни, левый/правый боковой сигнальный огонь |
| U | 20A | Кислородные датчики, топливные инжекторы, качающиеся на трубопроводах, модуль управления силовым приводом и кабельный двигатель зажигания |
| 1 | 20A/30A | Комбинированное реле мигания |
| 2 | 20A | Модуль управления силовым приводом, модуль автоматического выключения и подачи топлива/ |
| 3 | 20A | Модуль центрального таймера |
| 4 | 40A | Отражатель заднего окна |
| 5 | 20A | Переключатель на тормозной лампочка |
| 6 | 30A | Торможение электрическим током |
| 7 | 40A | Блок стыковки |
| 8 | 40A | Контрольный ограничитель противооткатных тормозов |
| 9 | 50A | 4.7.5 Переключатель зажигания |
| 10 | 40A | 4.7.5 Переключатель зажигания |
| 11 | 30A | Реле автоматического отключения |
| 12 | 20A | Модуль центрального таймера |
| 13 | 40A | 4.7.5 Переключатель зажигания |
| 14 | 50A | Водитель/пассажирский переключатель сидений |
| 15 | 50A | вентилятор радиатора, водитель/пассажир |
| 16 | 50A | Запуск двигателя |
| 17 | 50A | 4.7.5 Переключатель зажигания |
| R1 | вентилятор радиатора с перезапуском | |
| R2 | Автоматически выключать (закрыть) ASD) Перезагрузка | |
| R3 | - | |
| R4 | Задний блок задних выпускных устройств | |
| R5 | - | |
| R6 | EBL перезапуск | |
| R7 | Реле топливного насоса | |
| R8 | - | |
| R9 | Релейка компрессора для кондиционирования воздуха | |
| R10 | Туманный лампа | |
| R11 | - | |
| R12 | Кислородный сенсор | |
| R13 | - | |
| R14 | Релейное устройство управления трансмиссией | |
| R15 | - | |
| R16 | - | |
| R17 | & Запуск | |
| R18 | Переднее реле стеклоочистителя | |
| R19 | Релейный отверстий заднего протектора |
