В этой статье мы считаем, что Ram Cargo Van (C/V Tradesman), изготовленный из 2012 в адрес 2015. Вот вы найдете блок предохранителей диаграммы Рам Грузовой ван 2012, 2013, 2014 и 2015, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Ram Cargo Van 2012-2015
Содержание
блок предохранителей Место проведения
блок предохранителей Место проведения
Полностью интегрированный модуль мощности

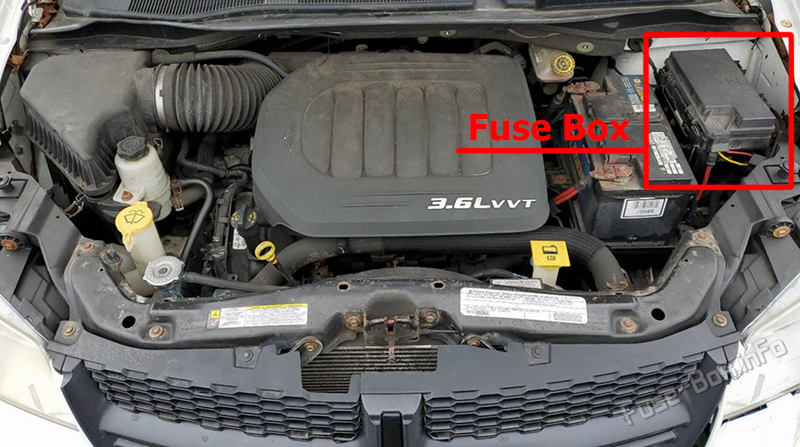

Полностью интегрированный модуль мощности расположен в моторном отсеке рядом с батареей. В этом центре есть гильзы и мини-функции. На внутренней стороне обложки может быть напечатана или нанесена этикетка, идентифицирующая каждый элемент.
Окна с питанием:
- 2012:: У окон с питанием замка скрепляется 25 выключателем цепи Ампа, расположенным под приборным щитком вблизи рулевой колонны.
- 2013-2015: Питательные окна скрепляются 25 выключателем цепи Ампа, расположенным в полностью интегрированном модуле питания.

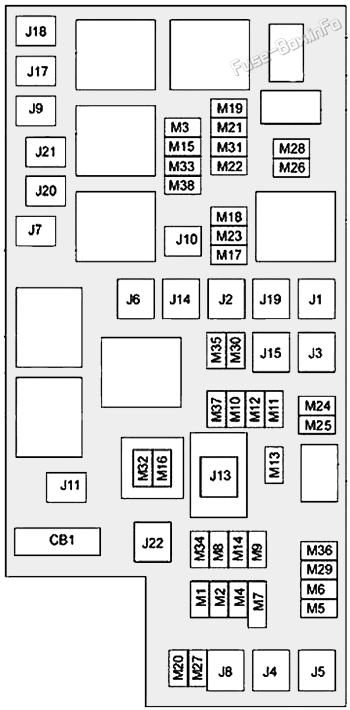

блок предохранителей Схема
блок предохранителей Схема
| № | Картридж Фуза | Мини-фуз. | Описание |
|---|---|---|---|
| J1 | 40A Зеленый | - | Мощность откидного сиденья |
| J2 | 30A Розовый | - | Модуль подъёма мощности |
| J3 | 30A Розовый | - | Модуль задней двери |
| J4 | 25A Очистить | - | Угол двери водителя |
| J5 | 25A Очистить | - | Угол двери |
| J6 | 40A Зеленый | - | Антиблокировочные тормоза |
| J7 | 30A Розовый | - | Антиблокировочные тормоза |
| J8 | 40A Зеленый | - | Мощность Места памяти если предусмотрено комплектацией |
| J9 | 40A Зеленый | - | Автомобиль, работающий на топливе с частичным нулевым уровнем выбросов если предусмотрено комплектацией |
| J10 | 30A Розовый | - | Водитель фар/манифолд если предусмотрено комплектацией |
| J11 | 30A Розовый | - | Модуль раздвижной двери/противоугонный модуль -если предусмотрено комплектацией |
| J12 | 30A Розовый | - | HVAC Задний воздуходувка,вентилятор радиатора Мотор |
| J13 | 60A Желтый | - | Включено (включено) IOD- Главное |
| J14 | 40A Зеленый | - | Отражатель заднего окна |
| J15 | 40A Зеленый | - | Передний верхний верхний край |
| J17 | 40A Зеленый | - | Стартер Solenoid |
| J18 | 20A Синий | - | Модуль управления силовым агрегатом |
| J19 | 60A Желтый | - | вентилятор радиатора |
| J20 | 30A Розовый | - | Передний проволочный проволочный аппарат LO/HI |
| J21 | 20A Синий | - | Передняя/задняя машиночиститель |
| J22 | 25A Очистить | - | Модуль крыши |
| M1 | - | 15A Синий | Тормозной огонь/переключатель заднего центра |
| M2 | - | 20A Желтый | 2012:: Освещение прицепа, передние туманные огни, интеллектуальные датчики аккумуляторных батарей (IBS) 2013-2015:: передние туманные огни |
| M3 | - | 20A Желтый | Передний/задний блокировочный блок с осевой системой, насосный двигатель |
| M4 | - | 10A Красный | Автоприцеп буксируется |
| M5 | - | 25A Очистить | Инвертер |
| M6 | - | 20A Желтый | розетка питания #1 (ACC), датчик дождя,прикуриватель (Группа по монтажу или с задней консолем) |
| M7 | - | 20A Желтый | розетка питания #2 (BATT/ACC SELECT- центральное сиденье или с задней консолем |
| M8 | - | 20A Желтый | 5.7 Сиденье спереди подогревом -если предусмотрено комплектацией |
| M9 | - | 20A Желтый | 5.7 Сиденье с задним подогревом -если предусмотрено комплектацией |
| M10 | - | 15A Синий | Зажигание вне кривых - видеосистема, спутниковое радио,DVD, Модуль без рук, универсальный гаражный открой, венерический, стримирующий видеомодель -если предусмотрено комплектацией |
| M11 | - | 10A Красный | Система климатического контроля |
| M12 | - | 30A Зеленый | Усилитель/радиостанция |
| M13 | - | 20A Желтый | Тематический блок инструментов SIREN Модуль часов, переключатель многофункционального управления -если предусмотрено комплектацией |
| M14 | - | 20A Желтый | Автоприцеп буксировка -если предусмотрено комплектацией |
| M15 | - | 20A Желтый | Зеркало заднего вида, блок приборов, переключатель многофункционального управления, монитор давления в шинах, модуль плавкого плуга -если предусмотрено комплектацией |
| M16 | - | 10A Красный | Модуль подушки безопасности/классификационный модуль для подушки безопасности |
| M17 | - | 15A Синий | Левый хвост/личенция/парковый огонь, бегающие огни |
| M18 | - | 15A Синий | Правый хвост/парк/ранний огонь |
| M19 | - | 25A Очистить | 6.3.1 Мощность |
| M20 | - | 15A Синий | Инструмент внутреннего света, коммутатор, модуль рулевой колонки, переключатель рулевого колеса |
| M21 | - | 20A Желтый | 6.3.1 Мощность |
| M22 | - | 10A Красный | Рог |
| M23 | - | 10A Красный | Рог |
| M24 | - | 25A Очистить | Задний проволочный проволочный протектор |
| M25 | - | 20A Желтый | Топливный насос, дизельный насос если предусмотрено комплектацией |
| M26 | - | 10A Красный | Переключатель зеркала, переключатель окна водителя |
| M27 | - | 10A Красный | Модуль управления беспроводной связью, модуль ввода без ключей |
| M28 | - | 10A Красный | Модуль управления силовым приводом |
| M29 | - | 10A Красный | Классический модуль |
| M30 | - | 15A Синий | Модуль заднего проволочного стекла, скручивающее зеркало |
| M31 | - | 20A Желтый | 7.7 Резервные огни |
| M32 | - | 10A Красный | Модуль подушки безопасности,THATCHUM - если предусмотрено комплектацией |
| M33 | - | 10A Красный | 6.3.1 Мощность |
| M34 | - | 10A Красный | Парковая помощь, модуль управления тепловым климатом, система стирки фар, компас, задняя камера, дверные огни, фонари, реле Дизельный канистрный обогреватель, ред-фанерные дизельные двигатели если предусмотрено комплектацией |
| M35 | - | 10A Красный | Нагреваемые зеркала |
| M36 | - | 20A Желтый | розетка питания#3 (Группа по вопросам строительства или Центр Консолей) |
| M37 | - | 10A Красный | Антиблокировочные тормоза, контроль устойчивости, остановочный огонь, топливный насос |
| M38 | - | 25A Очистить | Замок/отблокировочные двигатели, замок/отблокировочные двигатели |
| CB1 | 25A выключатель цепи | - | 2013-2015:: " Power Windows " |
