Предохранители и реле Ram Promaster City 2015-2018
Схемы относятся к указанным годам и вариантам Ram Promaster City 2015-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Dodge.
В этой статье мы рассматриваем Рам ПроМастер Сити, полученный из 2015 в адрес 2018. Вот вы найдете блок предохранителей диаграммы Город Рам-Промейстер 2015, 2016, 2017 и 2018, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Ram ProMaster City 2015-2018
Содержание
Взрыватели под каплей

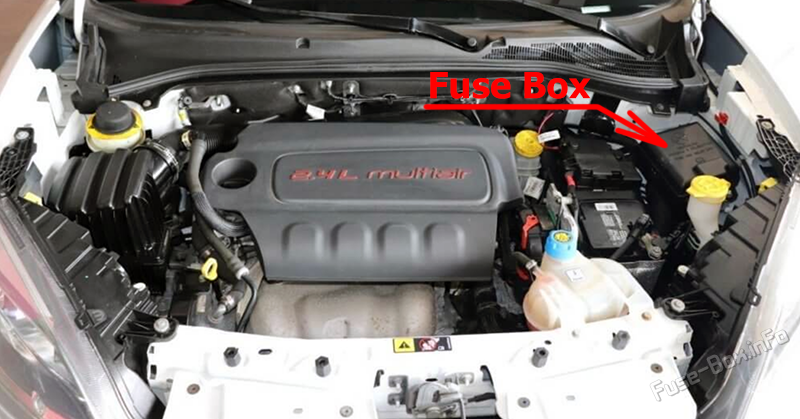

Расположение блока предохранителей
Справа расположено переднее распределительное подразделение.id e моторного отделения, рядом с аккумулятором. Чтобы получить доступ к предохранителям, удалить крепежные устройства и снять крышку. - Это не так.ID На задней части крышки можно найти электрический элемент, соответствующий каждому предохранителю.

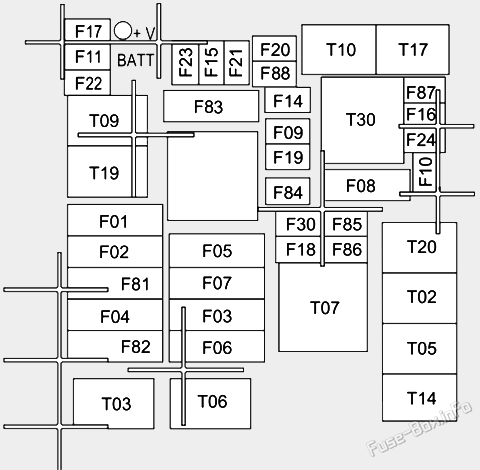

Схема блока предохранителей
| № | Макси-футболка | Мини-функция | Описание |
|---|---|---|---|
| F01 | 60A Синий | Орган | |
| F02 | 40A Апельсиновый | 2015-2016:: передние подогревные сиденья, вторая 12 В IP Выпустить 2017-2018:: Окна задней мощности, туманные огни, передние подогревые сиденья (если предусмотрено комплектацией) |
|
| F02 | 30A Зеленый | 2015-2016:: Окно задней мощности, включая передние подогревы сидений, второе 12 В IP Выпустить 2017-2018 Окна задней мощности, передние подогревы сидений (если предусмотрено комплектацией) |
|
| F02 | 30A Зеленый | 2017-2018:: Туманные огни, передние подогревые сиденья (если предусмотрено комплектацией) | |
| F02 | 20A Желтый | 2017-2018 Передние подогревные сиденья | |
| F03 | 20A Желтый | 4.7.5 Переключатель зажигания | |
| F04 | 40A Апельсиновый | BSM Модуль системы | |
| F06 | 20A Желтый | вентилятор радиатора- низкая скорость | |
| F07 | 50A Красный | вентилятор радиатора- высокая скорость | |
| F08 | 40A Апельсиновый | Мотор с датчиком | |
| F10 | 15A Синий | Рог | |
| F11 | 10A Красный | Вторичные грузы ECM | |
| F14 | 15A Синий | Высокий свет | |
| F16 | 5A Тан | ECM и трансмиссии | |
| F17 | 25A Очистить | ECM Загрузка мощности | |
| F18 | 5A Тан | ECM Загрузка, главный релей | |
| F19 | 7.5A Браун | Кондиционирование воздуха | |
| F20 | 30A Зеленый | Задний дефлекс | |
| F21 | 5A Тан | Отключить ключ | |
| F22 | 10A Красный | Начальное ECM Загрузка | |
| F23 | 20A Желтый | BSM Система | |
| F24 | 5A Тан | BSM Система, положительный ключ и датчик поворота | |
| F30 | 15A Синий | 2015-2016:: Туманный фонарь 2017-2018:: вторая группа по инструментам розетка питания |
|
| F83 | 20A Желтый | Топливный насос | |
| F84 | 15A Синий | AT Модуль | |
| F85 | 15A Синий | Сзади розетка питания 12V | |
| F86 | 15A Синий | IP розетка питания 12V | |
| F87 | 5A Тан | IBS | |
| F88 | 7.5A Браун | Внешний зеркальный дефрост |
Внутренние взрыватели

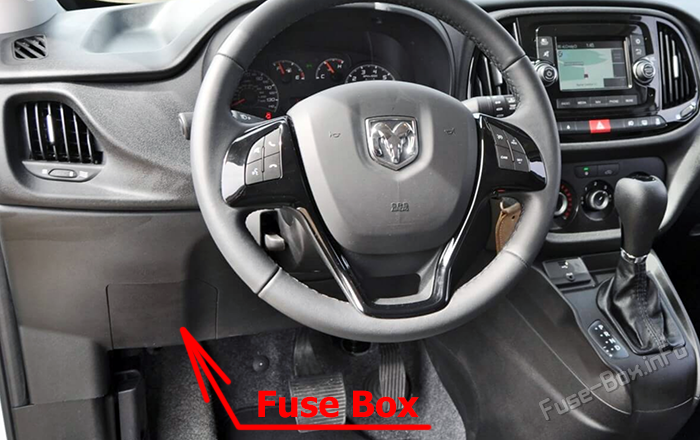

Расположение блока предохранителей
Внутренние взрыватели расположены со стороны водителя . Уберите крышку из окна.
блок предохранителей Диаграммы

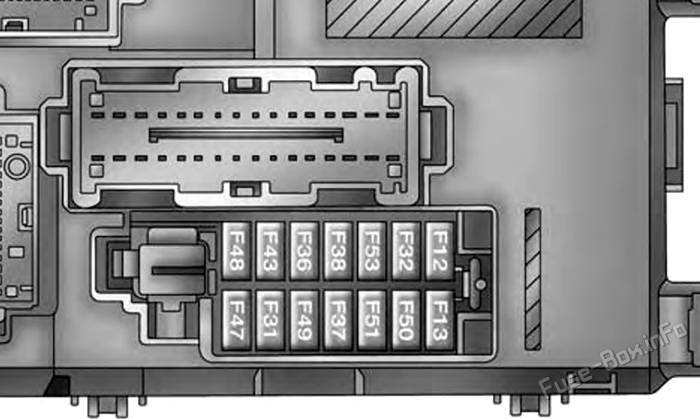

Модуль управления кузовом (BCM)
| № | Мини-функция | Описание |
|---|---|---|
| F53 | 5A Бежевый | KL 30 (+30) - IPC |
| F38 | 20A Желтый | Запирание центральных дверей |
| F36 | 10A Красный 15A Синий | 2015-2017: KL 30 (+30) - TPMS, EOBD, HVAC, Радио 2018: KL 30 (+30) - TPMS, EOBD, HVAC, Радио,SGW |
| F43 | 15A Синий | Двудирекционные стиральные насосы |
| F48 | 20A Желтый | Окна для подачи энергии |
| F50 | 7.5A Браун | KL 15 (+15) - Воздушная бага |
| F51 | 7.5A Браун | KL 15 (+15) - Команда по регулировке внешнего зеркала,HVAC, RVC, HWB Койки |
| F37 | 5A Бежевый | KL 15 (+15) - Переключатель педали тормоза (Н.У.К.),IPC, переключатель педали тормоза (Н.К.) |
| F49 | 5A Бежевый | 2015-2017: KL 15 (+15) - PAM, CSS Осветительное освещение,ECM Бак kl Вечно,TTM 2018: KL 15 (+15) - PAM, CSS Осветительное освещение,TTM, SGW, и "Хотерерс лайт" |
| F31 | 5A Бежевый | KL 15a (в долл. США) INT A) - HWB, MCO |
| F47 | 20A Желтый | Водитель: окна с питанием |

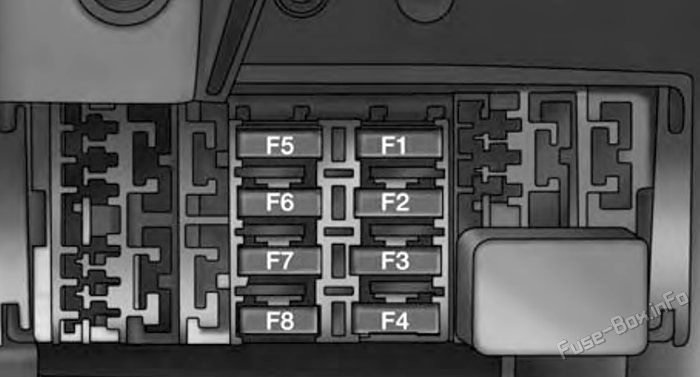

Группа по взрывателям центрального подразделения
| № | Мини-функция | Описание |
|---|---|---|
| F1 | 10A Красный | Пассажир, нагретый спереди |
| F2 | 10A Красный | Водитель сиденья спереди подогрев |
| F3 | 20A Желтый | Водитель с задней стороны окна |
| F4 | 20A Желтый | Заднее окно, с которого можно пользоваться питанием |
| F5 | 15A Синий | 2015-2016:: вторая группа по инструментам розетка питания 12V 2017-2018:: Туманные огни |
