Схема предохранителей Ram ProMaster City 2019-2022
Содержание
Взрыватели под каплей
Расположение блока предохранителей

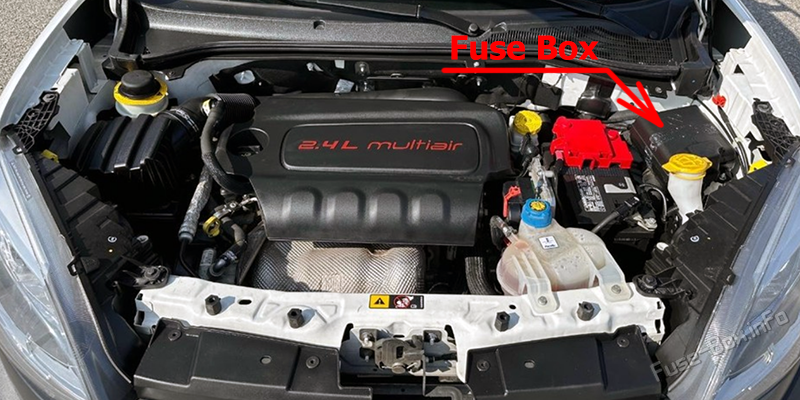

Справа расположено переднее распределительное подразделение.id e моторного отделения, рядом с аккумулятором. Чтобы получить доступ к предохранителям, удалить крепежные устройства и снять крышку. - Это не так.ID На задней части крышки можно найти электрический элемент, соответствующий каждому предохранителю.
Схема блока предохранителей

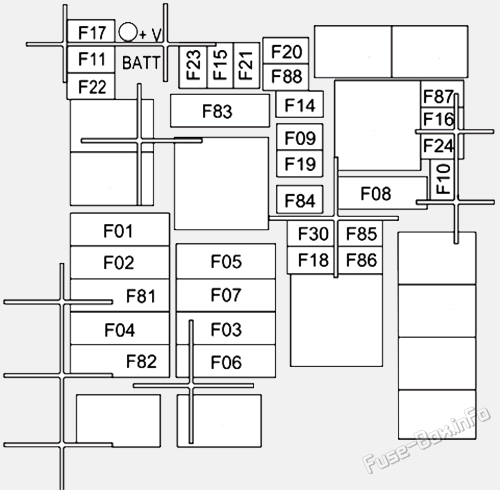

| № | Макси-футболка | Мини-функция | Описание |
|---|---|---|---|
| F01 | 60A Синий | - | Орган |
| F02 | 40A Апельсиновый | - | Окна задней мощности, туманные огни, передние подогревы сидений |
| F02 | 30A Зеленый | - | Окна задней мощности, передние подогревы сидений, туманные огни |
| F02 | 20A Желтый | - | 5.7 Передние подогревные сиденья |
| F03 | 20A Желтый | - | 4.7.5 Переключатель зажигания |
| F04 | 40A Апельсиновый | - | BSM Модуль системы |
| F06 | 20A Желтый | - | вентилятор радиатора- низкая скорость |
| F07 | 50A Красный | - | вентилятор радиатора- высокая скорость |
| F08 | 40A Апельсиновый | - | Мотор с датчиком |
| F09 | - | - | - |
| F10 | - | 15A Синий | Рог |
| F11 | - | 10A Красный | Вторичные грузы ECM |
| F14 | - | 15A Синий | Высокий свет |
| F15 | - | 15A Синий | 2019-2020: IP розетка питания 12V |
| F16 | - | 5A Тан | ECM и трансмиссии |
| F17 | - | 25A Очистить | ECM Загрузка мощности |
| F18 | - | 5A Тан | ECM Загрузка, главный релей |
| F19 | - | 7.5A Браун | Кондиционирование воздуха |
| F20 | - | 30A Зеленый | Задний дефлекс |
| F21 | - | 5A Тан | Отключить ключ |
| F22 | - | 10A Красный | Начальное ECM Загрузка |
| F23 | - | 20A Желтый | BSM Система |
| F24 | - | 5A Тан | BSM Система, положительный ключ и датчик поворота |
| F30 | - | 15A Синий | Вторая группа по инструментам розетка питания (аккумулятор) |
| F83 | 20A Желтый | - | Топливный насос |
| F84 | - | 15A Синий | AT Модуль |
| F85 | - | 15A Синий | Сзади розетка питания 12 вольт (вольт) ACC/ON/ RUN) |
| F86 | - | 15A Синий | 2020-2022: IP розетка питания 12 вольт (вольт) ACC/ON/ RUN) |
| F87 | - | 5A Тан | IBS |
| F88 | - | 7.5A Браун | Внешний зеркальный дефрост |
Внутренние взрыватели
Расположение блока предохранителей

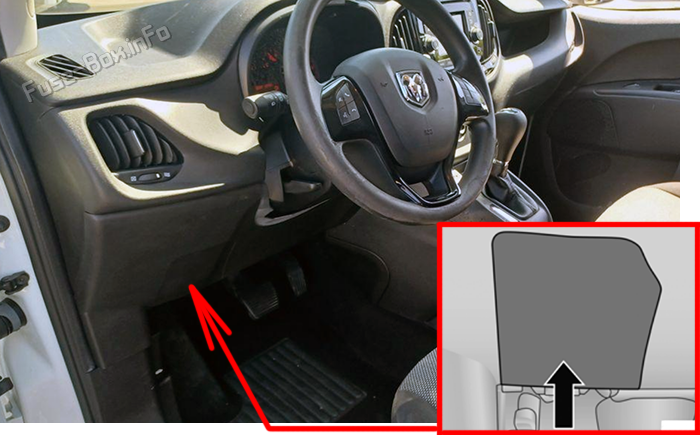

Внутренняя взрывательная панель является частью модуля управления кузовом (CML) BCM) и расположена со стороны водителя (s) под приборной доской. Уберите крышку из окна. Центральная панель взрывателей расположена со стороны водителя .
блок предохранителей Диаграммы

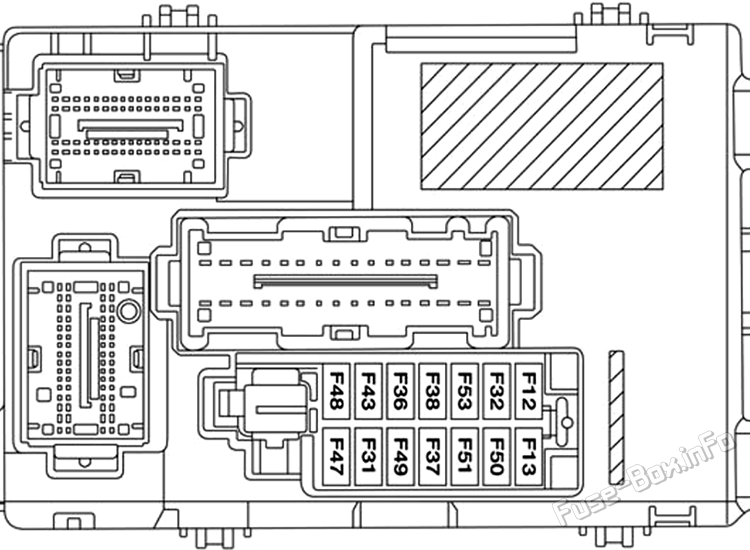

Модуль управления кузовом (BCM)
| № | Мини-функция | Описание |
|---|---|---|
| F53 | 5A Бежевый | KL 30 (+30) - IPC, FTM |
| F38 | 20A Желтый | Запирание центральных дверей |
| F36 | 15A Синий | KL 30 (+30) - TPMS, EOBD, HVAC, Радио,USB, SGW |
| F43 | 15A Синий | Двудирекционные стиральные насосы |
| F48 | 20A Желтый | Окна для подачи энергии |
| F13 | 7.5A Браун | 2022:: Подача топлива для левой лампы ближнего света или сливной лампы |
| F50 | 7.5A Браун | KL 15 (+15) - Воздушная бага |
| F51 | 7.5A Браун | KL 15 (+15) - Команда по регулировке внешнего зеркала,HVAC, RVC, HWB Койки |
| F37 | 5A Бежевый | KL 15 (+15) - Переключатель педали тормоза (Н.У.К.),IPC, переключатель педали тормоза (Н.К.) |
| F49 | 5A Бежевый | KL 15 (+15) - PAM, CSS Осветительное освещение,TTM, SGW, "Хотерс Лайт",ECM Бак kl Пляж |
| F31 | 5A Бежевый | KL 15a (в долл. США) INT A) - HWB, MCO |
| F47 | 20A Желтый | Водитель: окна с питанием |

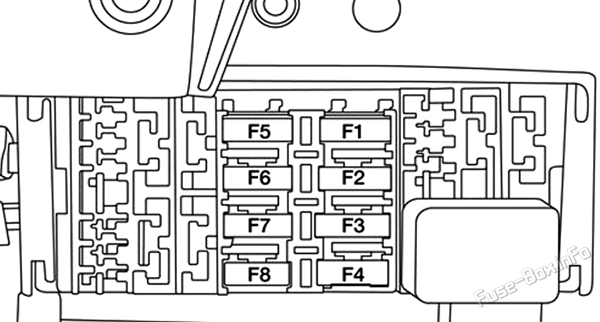

Группа по взрывателям центрального подразделения
| № | Мини-функция | Описание |
|---|---|---|
| F1 | 10A Красный | Пассажир, нагретый спереди |
| F2 | 10A Красный | Водитель сиденья спереди подогрев |
| F3 | 20A Желтый | Водитель с задней стороны окна |
| F4 | 20A Желтый | Заднее окно, с которого можно пользоваться питанием |
| F5 | 15A Синий | Туманные огни |
