Предохранители и реле Renault Captur (2013-2019..)
Схемы относятся к указанным годам и вариантам Renault Captur (2013-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Схема предохранителей Renault Captur 2013-2019…
Предохранители прикуривателя (розетка): № 6 (2018, 2019: задний разъем для аксессуаров), № 11 (2018, 2019: задний разъем для аксессуаров), № 29 (2017-2019: прикуриватель переднего ряда, разъем для аксессуаров) и № 32 (прикуриватель) на панели приборов. блок предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

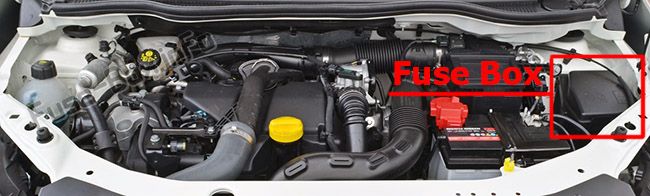

Моторного отсека

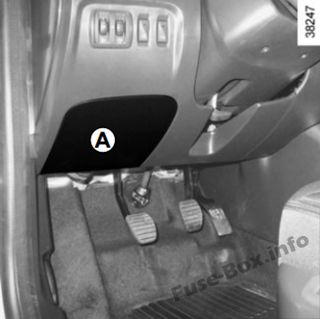

Пассажирский салон

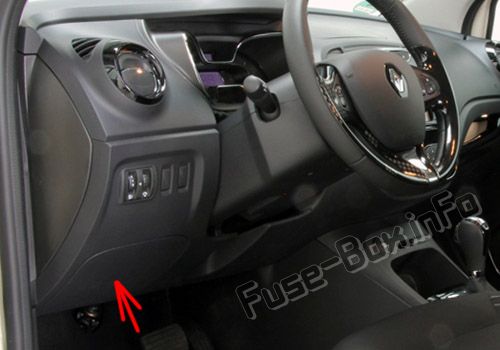

Блок предохранителей находится за крышкой на приборной панели.
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015, 2016
| Число | Распределение |
|---|---|
| 1 | Электроусилитель руля, подогрев передних сидений, радио |
| 2 | Инжектор, дневные ходовые огни |
| 3 | Воздушная подушка |
| 4 | Автоматическая коробка передач |
| 5 | Фары ближнего света |
| 6 | Передние противотуманные фары, габаритные огни, дальний свет фар |
| 7 | Horn |
| 8 | Левая фара дальнего света |
| 9 | Правая фара дальнего света |
| 10 | фары, правые дневные ходовые огни |
| 11 | Левая фара ближнего света |
| 12 | Левые габаритные огни, передние левые и правые габаритные огни, левые дневные ходовые огни |
| 13 | Правые габаритные огни, передние противотуманные фары, задние левые и правые габаритные огни |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Рулевое управление с усилителем |
| 16 | Регулировка света фар, впрыск |
| 17 | Дневные ходовые огни, стоп-сигналы |
| 18 | Регулировка света фар, стоп-сигналы |
| 19 | Дверные зеркала |
| 20 | АБС, ЕСП |
| 21 | Внутреннее освещение |
| 22 | Кнопка включения/выключения автомобиля |
| 23 | Радио |
| 24 | ЭБУ салона |
| 25 | ЭБУ салона |
| 26 | Индикаторы поворота |
| 27 | Центральный замок открывающихся элементов |
| 28 | Управление энергопотреблением UCE |
| 29 | Управление энергопотреблением UCE |
| 30 | Тревога |
| 31 | Приборная доска |
| 32 | Зажигалка |
| 33 | Задние противотуманные фары |
| 34 | Обогрев передних сидений |
| 35 | Антиобледенитель заднего стекла |
| 36 | Фаркоп |
| 37 | Передний стеклоочиститель |
| 38 | Пустое место |
| 39 | Передний стеклоочиститель |

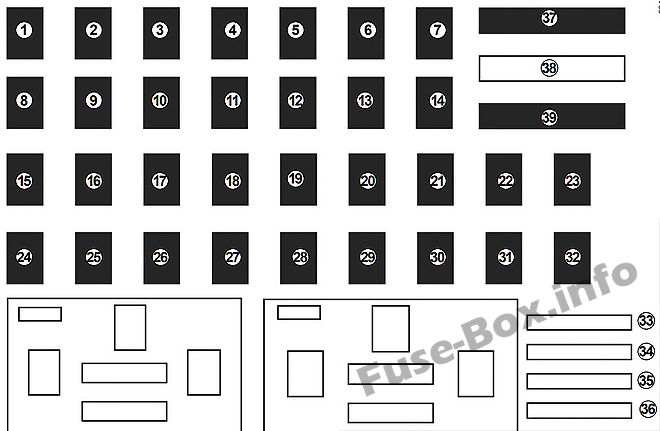

2017
| Число | Распределение |
|---|---|
| 1 | Усилитель руля, Обогрев передних сидений, Радио |
| 2 | Инжектор, Дневные ходовые огни |
| 3 | Воздушная подушка |
| 4 | Автоматическая коробка передач |
| 5 | Фары ближнего света |
| 6 | Передние противотуманные фары, Габаритные огни, Дальний свет фар |
| 7 | Horn |
| 8 | Стеклоочиститель заднего стекла |
| 9 | Правая фара дальнего света |
| 10 | Правая фара ближнего света, правая фара дневного света |
| 11 | Левая фара ближнего света |
| 12 | Левые габаритные огни, Передние правый и левый габаритные огни; Левый дневной ходовой огонь |
| 13 | Правые габаритные огни, Передние противотуманные фары, Задние правый и левый габаритные огни |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Центральный замок открывающихся элементов |
| 16 | Электрическая регулировка фар, впрыск |
| 17 | Дневные ходовые огни, стоп-сигналы |
| 18 | Электрическая регулировка фар, стоп-сигналы |
| 19 | Дверные зеркала |
| 20 | АБС, ЕСП |
| 21 | Внутреннее освещение |
| 22 | Кнопка включения/выключения автомобиля |
| 23 | Радио |
| 24 | ЭБУ салона |
| 25 | ЭБУ салона |
| 26 | Индикаторы поворота |
| 27 | Центральный замок открывающихся элементов |
| 28 | Подогрев передних сидений, Дополнительный обогрев, Радио, Дневные ходовые огни, Стоп-сигналы, Фонари заднего хода, Регулятор света фар, Регулятор освещенности, Насос омывателя стекол, Стеклоочиститель лобового стекла, Кнопки включения/выключения круиз-контроля/ограничителя скорости, Контроль дистанции при парковке, Предупреждение о непристегнутом ремне , Внутреннее зеркало заднего вида, Усилитель руля, Стартер, Топливный насос, Впрыск, Автоматическая коробка передач - Контроль правил переключения передач, ЭБУ салона, Подушка безопасности, Управление энергопотреблением |
| 29 | Прикуриватель переднего ряда, Розетка для аксессуаров, ЭБУ салона, Радио |
| 30 | Тревога |
| 31 | Приборная доска |
| 32 | Зажигалка |
| 33 | Задние противотуманные фары |
| 34 | Обогрев передних сидений |
| 35 | Антиобледенитель заднего стекла |
| 36 | Фаркоп |
| 37 | Передний стеклоочиститель |
| 38 | Пустое место |
| 39 | Передний стеклоочиститель |

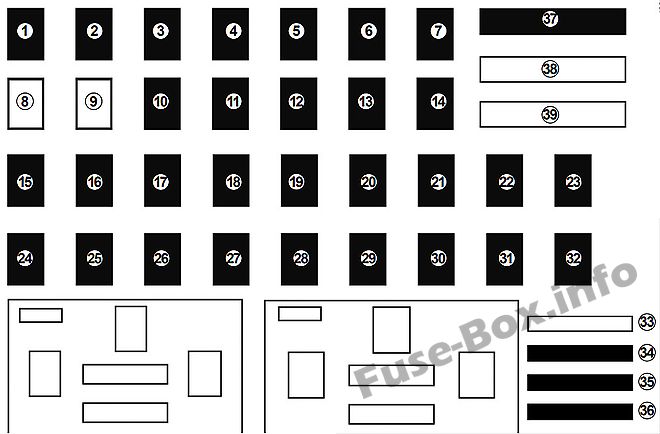

2018, 2019
| Число | Распределение |
|---|---|
| 1 | Радио, подогрев сидений, гидроусилитель руля |
| 2 | Впрыск, блок салона |
| 3 | Подушка безопасности, электрозамок рулевой колонки |
| 4 | Автоматическая коробка передач, управление правилами переключения |
| 5 | Фары ближнего света |
| 6 | Розетка для аксессуаров сзади |
| 7 | Horn |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Правый дневной ходовой огонь, передний правый дневной ходовой огонь, правая фара, левая фара, задний левый фонарь |
| 11 | Розетка для аксессуаров сзади, автоматический климат-контроль |
| 12 | Левый габаритный огонь, передний правый и левый габаритный огонь, левый дневной ходовой огонь, правая фара дальнего света передний левый дневной ходовой огонь, правая фара, задний правый фонарь, левая фара |
| 13 | Правые габаритные огни, передние противотуманные фары, задние правый и левый габаритные огни |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Рулевое управление с усилителем |
| 16 | Электрический свет фар корректирование, управление подогревом сидений, автоматическая коробка передач, подогрев экрана, дополнительный обогрев, Круиз-контроль/ограничитель скорости кнопки включения/выключения, модуль предупреждения ремня безопасности, внутреннее зеркало заднего вида, радио |
| 17 | дополнительный обогрев, кнопки включения/выключения круиз-контроля/ограничителя скорости, салонное зеркало заднего вида |
| 18 | Стоп-сигналы |
| 19 | Наружные зеркала заднего вида |
| 20 | АБС, ESC, выключатель тормоза |
| 21 | Освещение салона, электростеклоподъемники, кондиционер, датчик температуры салона |
| 22 | Кнопка запуска/остановки автомобиля, датчик дождя и света, датчик угла поворота рулевого колеса, управление режимами движения |
| 23 | Радио, диагностический разъем |
| 24 | ЭБУ салона |
| 25 | ЭБУ салона |
| 26 | Индикаторы поворота |
| 27 | Центральный замок открывающихся элементов |
| 28 | Доступ без помощи рук |
| 29 | Прикуриватель переднего ряда, розетка для аксессуаров, блок салона, радио |
| 30 | Сигнализация, освещение |
| 31 | Приборная доска |
| 32 | Зажигалка |
| 33 | Пустое место |
| 34 | Обогрев передних сидений |
| 35 | Антиобледенитель заднего стекла, наружное зеркало заднего вида |
| 36 | Фаркоп |
| 37 | Передний стеклоочиститель |
| 38 | Пустое место |
| 39 | Не используется |
