Предохранители и реле Renault Clio II (1999-2005)
Схемы относятся к указанным годам и вариантам Renault Clio II (1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Clio II 1999-2005 гг.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

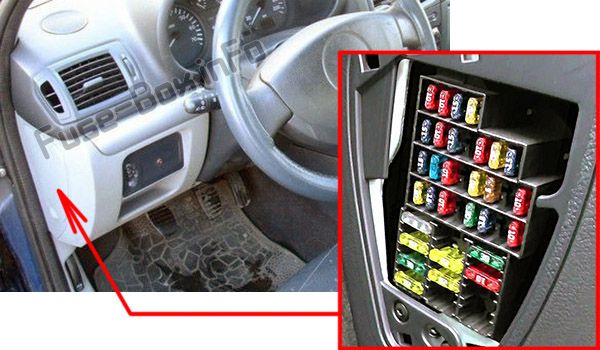

Расположение блока предохранителей

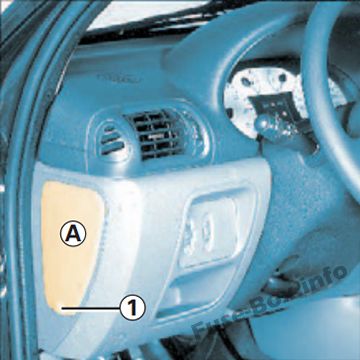

Откройте крышку A, используя ручку 1.

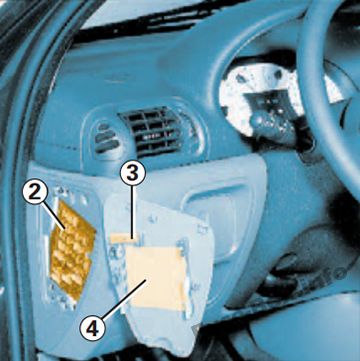

Чтобы идентифицировать предохранители, см. наклейку с указанием предохранителей (4).

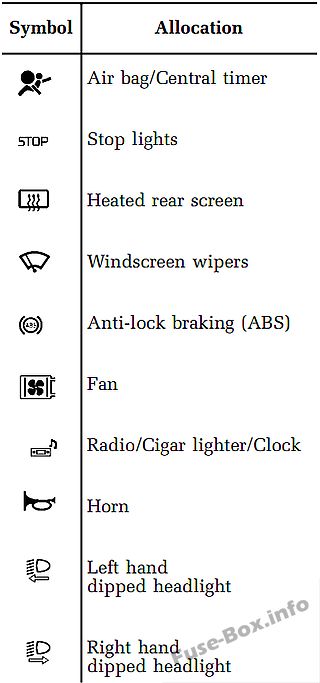

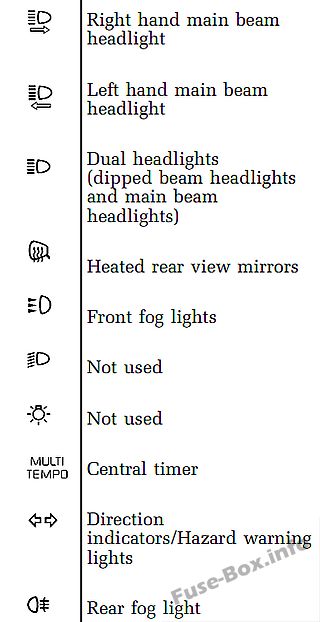

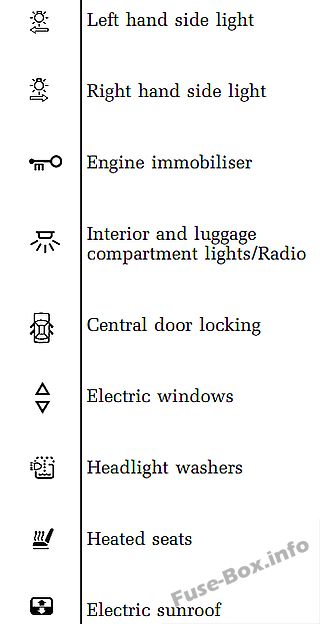

Назначение предохранителей
Реле в салоне

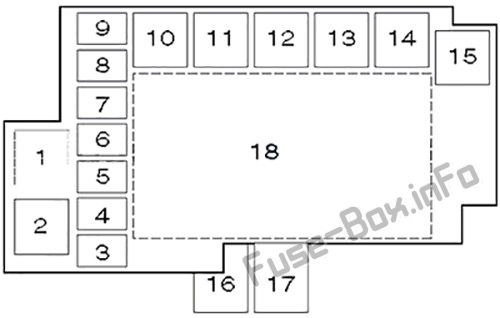

Реле (до 02.2001)
| № | Реле |
|---|---|
| 1 | Реле противотуманных фар |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле индикаторов/реле аварийной сигнализации |
| 4 | Реле закрытия стеклоподъемников |
| 5 | Реле открытия электростеклоподъемников |
| 6 | – |
| 7 | Реле габаритных/задних фонарей (с дневными ходовыми огнями) |
| 8 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 9 | – |
| 10 | Реле электродвигателя стеклоочистителя |
| 11 | Реле стеклоочистителя заднего стекла |
| 12 | Реле обратной связи (1999^) |
| 13 | Реле центрального замка-запирание |
| 14 | Реле центрального замка - отпирание |
| 15 | Реле вспомогательных цепей зажигания |
| 16 | Реле указателя уровня топлива (LPG) (06/00^) |
| 17 | Реле насоса омывателя фар (06/00^) |
| 18 | Многофункциональный модуль управления |
Реле (с 03.2001)
| № | Реле |
|---|---|
| 1 | Реле габаритных/задних фонарей (с дневными ходовыми огнями) |
| 2 | Реле дневных ходовых огней |
| 3 | Реле противотуманных фар, перед. |
| 4 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 5 | Реле 1 насоса омывателя фар |
| 6 | Реле 2 насоса омывателя фар |
| 7 | Многофункциональный модуль управления |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

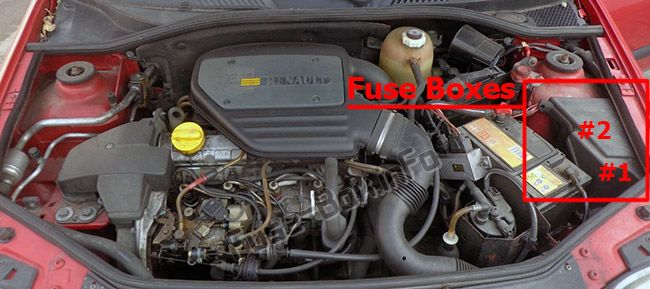

Расположение блока предохранителей
Блок предохранителей 1 (до 02.2001)
| № | Описание |
|---|---|
| 1 | - |
| 2 | Реле двигателя вентилятора охлаждающей жидкости двигателя (с переменным током) |
| 3 | Реле управления двигателем (EC) |
| 4 | Реле топливного насоса |
| 5 | Реле антиперколяционного вентилятора системы охлаждения двигателя/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость (с переменным током) |

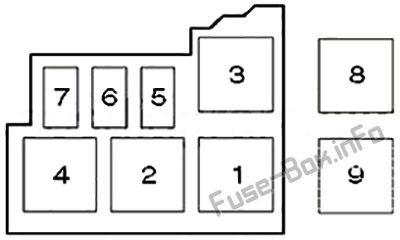

Блок предохранителей 1 (03.2001-10.2001)
| № | Описание |
|---|---|
| 1 | Реле вентилятора системы охлаждения двигателя с защитой от просачивания/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость |
| 2 | Реле топливного насоса (FP) |
| 3 | Реле первичного насоса рабочей жидкости переключения передач (D4F, секвентальная механическая коробка передач) |
| 4 | Реле муфты компрессора кондиционера |
| 5 | Реле электровентилятора системы охлаждения двигателя |
| 6 | Реле стартера |
| 7 | Реле управления двигателем (EC) |
| 8 | Реле вентилятора отопителя |
| 9 | Реле фонарей заднего хода(D4F, секвентальная МКПП) |

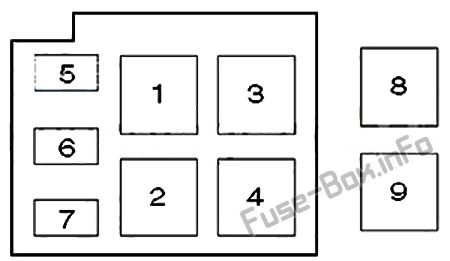

Блок предохранителей 1 (с 11.2001)
| № | Описание |
|---|---|
| 1 | Реле двигателя вентилятора охлаждающей жидкости двигателя (с переменным током) |
| 2 | Реле топливного насоса (FP) |
| 3 | Реле первичного насоса рабочей жидкости переключения передач (D4F, секвентальная механическая коробка передач) |
| 4 | Реле муфты компрессора кондиционера |
| 5 | Реле вентилятора системы охлаждения двигателя с защитой от просачивания/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость |
| 6 | Реле стартера |
| 7 | Реле управления двигателем (EC) |
| 8 | Реле вентилятора отопителя |
| 9 | Реле фонарей заднего хода(D4F, секвентальная МКПП) |

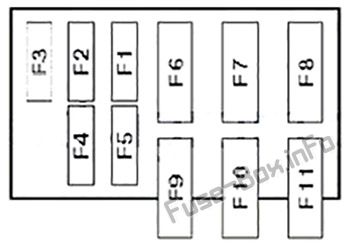

Блок предохранителей 2 (до 02.2001)
| № | A | Описание |
|---|---|---|
| F1 | 30A | Реле управления двигателем (EC) (2000), реле топливного насоса |
| F2 | 30A | Реле электродвигателя вентилятора системы охлаждения двигателя (без кондиционера) |
| F3 | 5A | Модуль управления двигателем (ECM), реле топливного насоса (2000 г.) |
| F4 | 7,5A | Реле стартера (с переменным током), модуль управления коробкой передач (TCM) (с переменным током) |
| F5 | 15A | Управление двигателем |
| F6 | - | - |
| F7 | 50A | Реле антиперколяционного вентилятора системы охлаждения двигателя/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость (с переменным током) |
| F8 | 60A | Замок зажигания (2000 г.), блок предохранителей/реле на приборной панели (2000 г.), выключатель света |
| F9 | 60A | Антиблокировочная тормозная система (АБС) |
| F10 | 60A | Реле вспомогательных цепей зажигания, блок предохранителей/реле приборной панели, выключатель света |
| F11 | 60A | Двигатель вентилятора отопителя (с переменным током) |
Блок предохранителей 2 (03.2001-10.2001)
| № | A | Описание |
|---|---|---|
| F1 | 30A | Управление двигателем |
| F2 | 30A | Реле электродвигателя вентилятора системы охлаждения двигателя (без кондиционера) |
| F3 | 5A | Управление двигателем (D7F726/K4J/K4M) |
| F4 | 5A | Автоматическая коробка передач (АТ), секвентальная механическая коробка передач (D4F) |
| F5 | 15A | Управление двигателем |
| F6 | 40A | Секвентальная механическая коробка передач (D4F) |
| F7 | 50A | Реле антиперколяционного вентилятора системы охлаждения двигателя/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость (с переменным током) |
| F8 | 60A | Сигнализация, выключатель света, многофункциональный блок управления |
| F9 | 60A | Антиблокировочная тормозная система (АБС) |
| F10 | 60A | Реле вспомогательных цепей зажигания, выключатель света, многофункциональный блок управления |
| F11 | 30A | Двигатель вентилятора отопителя (с переменным током) |

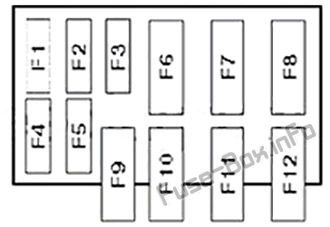

Блок предохранителей 2 (с 11.2001)
| № | A | Описание |
|---|---|---|
| F1 | 30A | Управление двигателем |
| F2 | 30A | Реле электродвигателя вентилятора системы охлаждения двигателя (без кондиционера) |
| F3 | 5A | Управление двигателем (K4J/K4M/F4R736) |
| F4 | 5A | Автоматическая коробка передач (AT), секвентальная механическая коробка передач (D4F) |
| F5 | 15A | Управление двигателем |
| F6 | 40A | Секвентальная механическая коробка передач (D4F) |
| F7 | 50A | Реле антиперколяционного вентилятора системы охлаждения двигателя/реле электродвигателя вентилятора системы охлаждения двигателя — низкая скорость (с переменным током) |
| F8 | 60A | Сигнализация, выключатель света, многофункциональный блок управления |
| F9 | 25A | Антиблокировочная тормозная система (ABS) - Bosch 8.0 |
| F10 | 50A | Антиблокировочная тормозная система (ABS) - Bosch 8.0 |
| F11 | 60A | Реле вспомогательных цепей зажигания, выключатель света, многофункциональный блок управления |
| F12 | 30A | Двигатель вентилятора отопителя (с переменным током) |
