Предохранители и реле Renault Clio III (2006-2012)
Схемы относятся к указанным годам и вариантам Renault Clio III (2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Clio III 2006-2012 гг.
Предохранитель прикуривателя (розетки) в Renault Clio III предохранитель F9 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

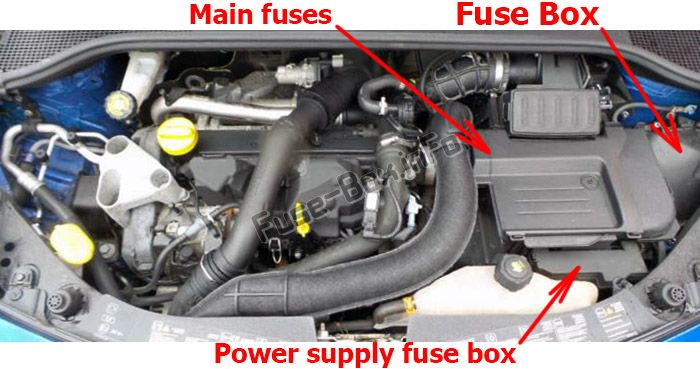

Моторного отсека

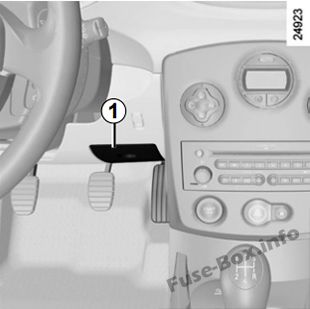

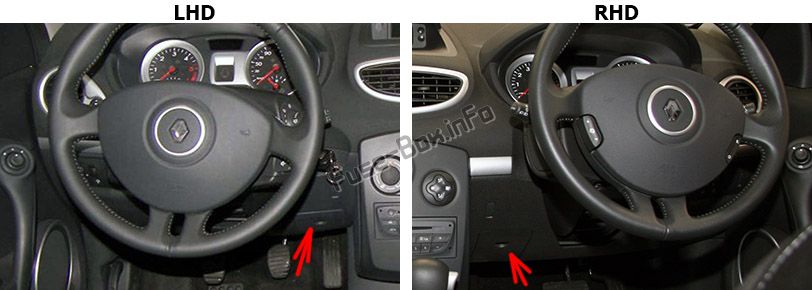

Пассажирский салон
В зависимости от автомобиля откройте крышку справа от рулевого колеса или перчаточного ящика.

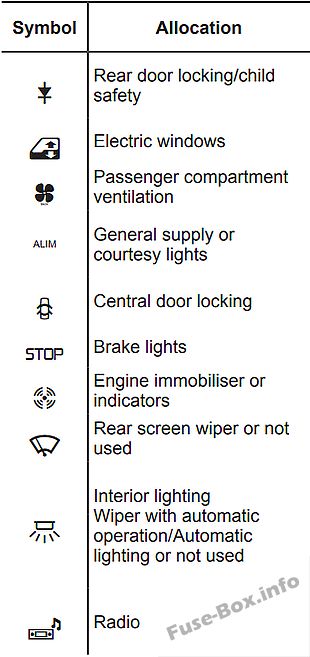

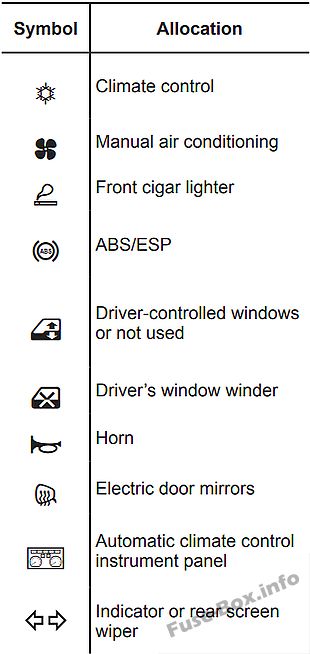

Чтобы идентифицировать предохранители, см. наклейку с указанием предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

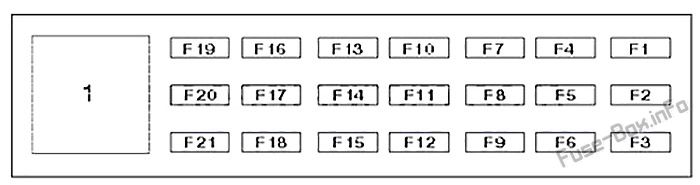

Приборная доска
| № | Описание | |
|---|---|---|
| 1 | Реле 1 главных цепей зажигания | |
| F1 | 30A | Индикаторы (без системы бесключевого доступа) |
| F1 | 15A | Электродвигатель стеклоочистителя заднего стекла (с системой бесключевого доступа) |
| F2 | 15A | Модуль управления кондиционером, дополнительное оборудование, панель приборов |
| F3 | 7,5A | Модуль управления наружными зеркалами, лампы освещения салона, лампы косметического зеркала |
| F4 | 15A | Разъем канала передачи данных (DLC), звуковые сигналы |
| F5 | - 10A | Не используется (с системой бесключевого доступа) Освещение перчаточного ящика, освещение багажного отделения (без системы доступа без ключа) |
| F6 | 25A | Центральный замок, электродвигатель стеклоподъемника, водитель |
| F7 | - 25A | Не используется (с системой бесключевого доступа) Двойной переключатель стеклоподъемников двери водителя (без системы доступа без ключа) |
| F8 | 10A | Модуль управления АБС |
| F9 | 15A | Зажигалка |
| F10 | 20A | Модуль управления двигателем вентилятора кондиционера/отопителя (ручное регулирование температуры) |
| F11 | 20A | Модуль управления двигателем вентилятора кондиционера/отопителя (автоматический контроль температуры) |
| F12 | 15A | Модуль управления кондиционером, панель управления функциями кондиционера/отопителя, звуковой сигнал системы сигнализации, аудиосистема, блок предохранителей/реле, приборная панель с 2 реле 6/7, подогрев сидений, многофункциональный модуль управления, насос омывателя заднего стекла, модуль управления функциями рулевого колеса, модуль управления телефоном, насос омывателя ветрового стекла |
| F13 | 10A | Выключатель положения педали тормоза (BPP), блок предохранителей/реле, панель 2- реле 3 |
| F14 | - 5A | Не используется (с системой бесключевого доступа) Датчик освещенности, модуль управления наружными зеркалами, лампы освещения салона, датчик дождя, лампы косметического зеркала, стеклоочиститель (без системы бесключевого доступа) |
| F15 | - 20A | Не используется (с системой бесключевого доступа) Электродвигатель стеклоочистителя заднего стекла (без системы доступа без ключа) |
| F16 | 30A 15A | Индикаторы (с системой бесключевого доступа) Модуль управления иммобилайзером (без системы бесключевого доступа) |
| F17 | 30A | Центральный замок |
| F18 | 15A | Блок управления наружными зеркалами, лампы освещения салона, лампы косметического зеркала (с системой доступа без ключа) Многофункциональный модуль управления (без системы бесключевого доступа) |
| F19 | 5A | Вентилятор датчика температуры в салоне |
| F20 | 25A | Электродвигатель стеклоподъемника пассажира |
| F21 | Диод электростеклоподъемника Зд |

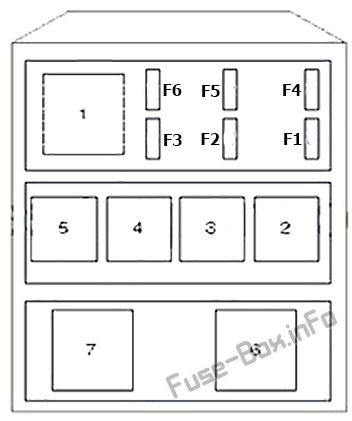

Потребительские предохранители
| № | A | Описание |
|---|---|---|
| 1 | Реле стеклоподъемника, водитель | |
| 2 | – | |
| 3 | Реле стоп-сигналов | |
| 4 | – | |
| 5 | – | |
| 6 | Реле электрического стеклоподъемника — заднее 1 | |
| 7 | Реле электрического стеклоподъемника — заднее 2 | |
| F1 | – | |
| F2 | 20A | Сиденья с подогревом |
| F3 | 15A | Люк на крыше |
| F4 | 25A | Электрические стеклоподъемники, задние |
| F5 | – | |
| F6 | – |

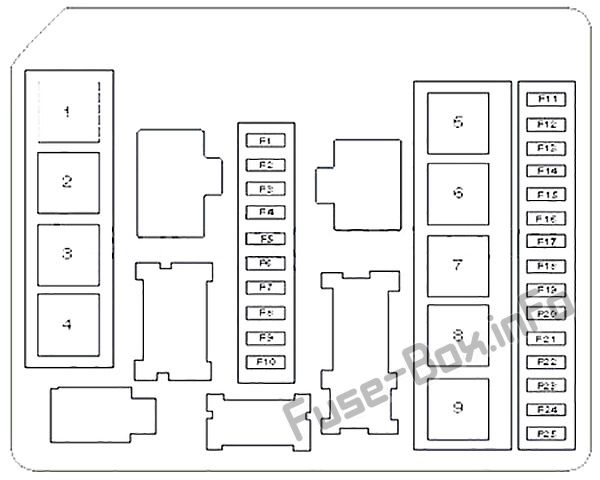

Моторного отсека
| № | Amp | Описание |
|---|---|---|
| 1 | Реле обогрева заднего стекла | |
| 2 | Реле управления двигателем (EC) - кроме K9K764 | |
| 3 | Реле ближнего света фар | |
| 4 | Реле противотуманных фар | |
| 5 | Реле стартера | |
| 6 | – | |
| 7 | Реле электровентилятора системы охлаждения двигателя, высокая скорость 1 | |
| 8 | Реле электровентилятора системы охлаждения двигателя, малая скорость2 | |
| 9 | Реле главных цепей зажигания2 | |
| F1 | 25A | Модуль управления АБС |
| F2 | – | |
| F3 | 10A | Фара дальнего света, правая |
| F4 | 10A | Фара дальнего света, левая |
| F5 | 10A | Модуль управления кондиционером, центральный замок, переключатель круиз-контроля, электродвигатель стеклоподъемника, задний правый, система ABS/ESP, многофункциональный дисплей, правые боковые фонари, правые задние фонари |
| F6 | 10A | Аудиосистема, центральный замок, прикуриватель, переключатель регулировки зеркал заднего вида, двойной переключатель стеклоподъемников, дверь водителя, электродвигатель стеклоподъемника, задний левый, переключатель стеклоподъемника, дверь пассажира, блок управления корректором фар, лампа освещения номерного знака, система помощи при парковке, левая сторона фонари, левые задние фонари, антипробуксовочная система (TCS) |
| F7 | 15 A | Реле дополнительного отопителя 1/2, переключатель реверса круиз-контроля, разъем канала передачи данных (DLC), электроусилитель руля, модуль управления газоразрядными фарами, многофункциональный модуль управления, переключатель выбора режима трансмиссии, лампа выбора трансмиссии, модуль управления системой контроля давления в шинах |
| F8 | 20A | Мотор стеклоочистителя |
| F9 | 15A | Электродвигатель корректора фар, правый, ближний свет фары, правый |
| F10 | 15A | Электродвигатель регулировки фары, левый, ближний свет фары, левый |
| F11 | 10A | Муфта компрессора кондиционера |
| F12 | – | – |
| F13 | 25A | Электромагнит стартера |
| F14 | 20 A | Модуль управления коробкой передач (TCM) |
| F15 | – | – |
| F16 | 15A | Обогрев заднего стекла |
| F17 | 15A | Реле насоса омывателя фар |
| F18 | 5 A | Модуль управления коробкой передач (TCM) |
| F19 | – | – |
| F20 | 10A | Фонари заднего хода |
| F21 | 20A | Катушки зажигания |
| F22 | 20 A | Модуль управления двигателем (ECM) |
| F23 | 10 A | Модуль управления дополнительной удерживающей системой (SRS) |
| F24 | 10 A | Модуль управления двигателем (ECM), соленоид блокировки рулевой колонки — с системой доступа без ключа |
| F25 | 20A | Передние противотуманные фары |

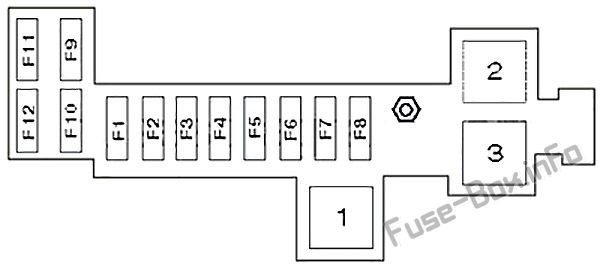

Блок предохранителей блока питания
| № | A | Описание |
|---|---|---|
| 1 | Реле 1 насоса омывателя фар | |
| 2 | Реле 2 насоса омывателя фар | |
| 3 | Реле газоразрядных фар | |
| F1 | 30A | Реле управления двигателем (EC)- K9K764 |
| F2 | 30A | Реле насоса коробки передач- D4F764(секвентальная механическая коробка передач) |
| F3 | 30A | Электродвигатель вентилятора системы охлаждения двигателя-K9K766,D4F764 (секвентальная механическая коробка передач) |
| F4 | 30A | Электродвигатель вентилятора системы охлаждения двигателя -K4M, K4J, D4F(MT) |
| F5 | 50A | Блок предохранителей/реле, приборная панель 2 предохранителя F2-F4 |
| F6 | 80A | Дополнительный обогреватель 1/2 |
| F7 | – | |
| F8 | 50A | Модуль управления АБС |
| F9 | – | |
| F10 | – | |
| F11 | – | |
| F12 | 10A | Реле газоразрядных фар |

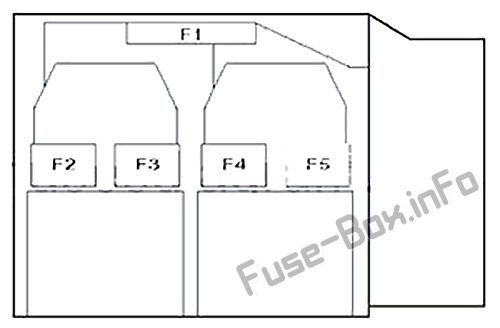

Главные предохранители
| № | Amp | Описание |
|---|---|---|
| F1 | 350A | Блок предохранителей/реле, моторный отсек 2 предохранителя F2–F8, блок предохранителей/реле, моторный отсек 3 предохранителя F2/F3 |
| F2 | 70A | Блок предохранителей/реле, приборная панель 1 - предохранители F16-F18, блок предохранителей/реле, моторный отсек 2 - предохранитель F1 |
| F3 | 60A | Электроусилитель руля |
| F4 | 70A | Блок предохранителей/реле, панель 1 – предохранители F1-F6/F20, реле 1 |
| F5 | 60A | Многофункциональный модуль управления |
