Предохранители и реле Renault Duster I: схемы блоков
Схемы относятся к указанным годам и вариантам Renault Duster (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Как выбрать схему своего автомобиля
Эта страница посвящена Duster первого поколения. Салонные схемы разделены на два исполнения, а моторные — на варианты с обозначениями K4M и F4R. Схема для дизеля K9K здесь не подтверждена; бензиновые таблицы нельзя выдавать за дизельную распиновку или схему Duster II.
- Если нужен предохранитель прикуривателя
- Сначала сравните свой салонный блок с двумя схемами, затем найдите строку розетки. Номер из одного исполнения не заменяет проверку второго. У дополнительной нештатной розетки может быть отдельная защита.
- Если нужен бензонасос или вентилятор
- Выбирайте таблицу моторного отсека по обозначению двигателя и совпадению блока. Объём двигателя без его кода не подтверждает электрическую схему. Не выбирайте бензиновую таблицу для дизеля только из-за похожей крышки.
- Если автомобиль другого рынка
- Уточните Renault или Dacia, год и установленное оборудование. Названия моделей похожи, но назначения цепей и варианты блока нужно сравнивать по документации и самому автомобилю.
Расположение предохранителей Рено Дастер 2010-2016 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

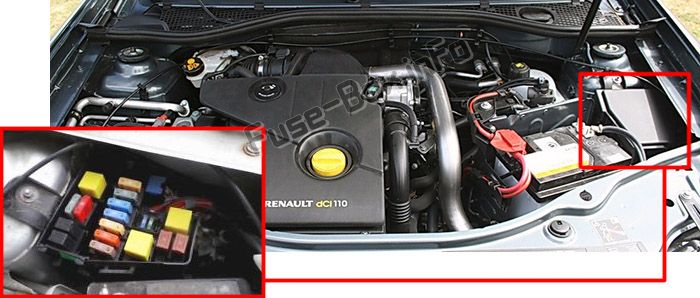

Блок под капотом

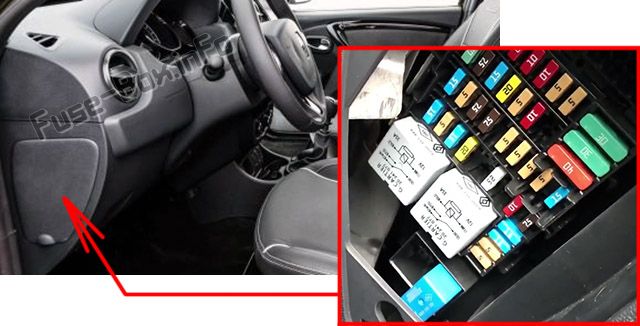

Блок в салоне

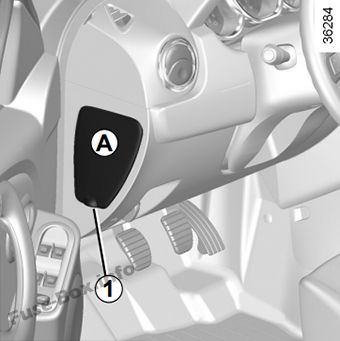

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Отсоедините клапан A, используя выемку 1.
Схемы блока предохранителей
Схемы блока предохранителей

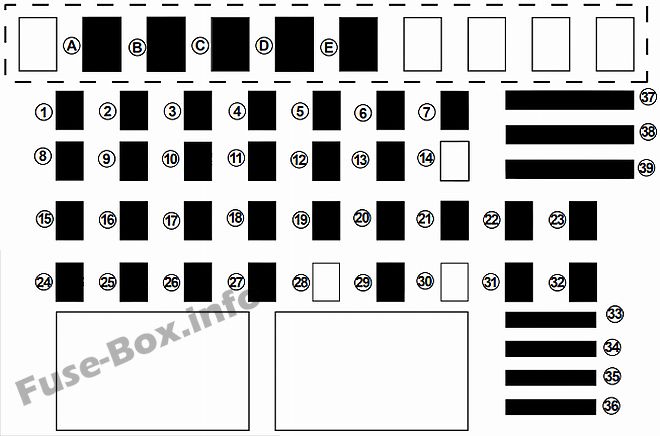

Салонный блок: вариант 1
| Число | Распределение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| C | LPG |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Переднее электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Задние фары |
| 7 | Передние габаритные огни |
| 8 | Задние электрические стеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Horn |
| 11 | Автоматическое запирание дверей |
| 12 | ABS-ESC, датчик тормоза, датчик сцепления |
| 13 | Освещение салона, освещение багажника, освещение перчаточного ящика |
| 14 | Пустое место |
| 15 | Дворники |
| 16 | Круиз-контроль/ограничитель скорости, предупреждение о непристегнутом ремне безопасности, парковочные датчики, мультимедиа, кондиционер, подогрев сидений, рычаг АКПП, ЦЭКБС |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Впрыск, панель приборов или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Воздушная подушка |
| 21 | Полноприводная трансмиссия (4WD), газ, автоматическая коробка передач, секвентальная коробка передач, задняя передача |
| 22 | Рулевое управление с усилителем |
| 23 | Обогрев заднего стекла, подогрев сидений, сигнализация непристегнутого ремня безопасности, система контроля парковки, дополнительный обогрев салона, круиз-контроль/ограничитель скорости, обогрев лобового стекла |
| 24 | ЭБУ салона |
| 25 | ЭБУ салона |
| 26 | Индикаторы поворота |
| 27 и 29 | Управление на рулевой колонке |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная доска |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, розетка для аксессуаров в задней части салона |
| 33 | Зажигалка |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Электрические дверные зеркала |
| 37 | ЭБУ салона, стартер |
| 38 | Передний стеклоочиститель |
| 39 | Вентиляция салона |
| Число | Распределение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| C | Задний кондиционер |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Переднее электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Задние фары |
| 7 | Передние габаритные огни |
| 8 | Задние электрические стеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Horn |
| 11 | Автоматическое запирание дверей |
| 12 | ABS-ESC, выключатель тормоза |
| 13 | Освещение салона, освещение багажника, освещение перчаточного ящика |
| 14 | Не используется |
| 15 | Дворники |
| 16 | Мультимедиа |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Впрыск, панель приборов или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Воздушная подушка |
| 21 | Полноприводная трансмиссия (4WD), задняя передача |
| 22 | Рулевое управление с усилителем |
| 23 | Круиз-контроль/ограничитель скорости, заднее ветровое стекло, предупреждение о непристегнутом ремне безопасности, парковочные датчики, дополнительный обогрев салона |
| 24 | ЭБУ салона |
| 25 | Не используется |
| 26 | Индикаторы поворота |
| 27 и 29 | Управление на рулевой колонке |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная доска |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, розетка для аксессуаров в задней части салона |
| 33 | Зажигалка |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Электрические дверные зеркала |
| 37 | ЭБУ салона, стартер |
| 38 | Передний стеклоочиститель |
| 39 | Вентиляция салона |

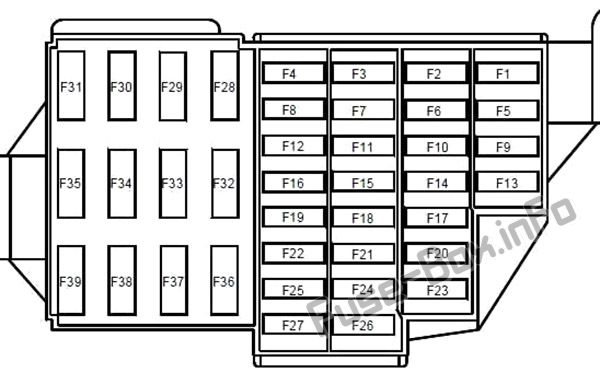

Салонный блок: вариант 2
| № | A | Описание |
|---|---|---|
| F1 | 20 | Электродвигатель стеклоочистителя — комбинированный переключатель омывателя/стеклоочистителя — ЦЭКБС |
| F2 | 5 | Панель приборов — управление реле топливного насоса на борту — ЭБУ системы впрыска |
| F3 | 10 | Выключатель стоп-сигнала |
| F4 | 10 | ЦЭКБС — диагностический разъем — транспондерный блок — блок управления режимом переключения передач — противоугонный блок |
| F5 | 5 | Электроблок управления автоматической коробкой передач — управление реле стартера — электроблок управления распределением крутящего момента спереди/сзади |
| F6 | - | Не используется |
| F7 | - | Не используется |
| F8 | - | Не используется |
| F9 | 10 | Левая фара ближнего света — панель приборов |
| F10 | 10 | Правая фара ближнего света |
| F11 | 10 | Левая фара дальнего света — панель приборов |
| F12 | 10 | Правая фара дальнего света |
| F13 | 30 | Двойное управление задним электростеклоподъемником со стороны водителя — управление реле безопасности детей |
| F14 | 30 | Двойной передний электростеклоподъемник водителя |
| F15 | 10 | ЭБУ антиблокировочной тормозной системы |
| F16 | 15 | Радио |
| F17 | 15 | Основной электромагнитный рупор - вторичный электромагнитный рупор |
| F18 | 10 | Задний левый габаритный огонь - передний левый габаритный огонь |
| F19 | 10 | Задний правый габаритный фонарь — освещение салона — панель приборов — ЦЭКБС — управление аварийной сигнализацией — панель управления кондиционером — магнитола — выключатель центрального замка дверей — прикуриватель первого ряда — управление режимом 4x4 — освещение правого номерного знака — левый фонарь освещения номерного знака - передний правый габаритный фонарь - переключатель антипробуксовочной системы - регулятор обогрева заднего стекла - переключатель датчика приближения к парковке |
| F20 | 7.5 | Задний противотуманный фонарь |
| F21 | 5 | Приборная доска |
| F22 | - | Не используется |
| F23 | 15 | Предохранитель в версии с сигнализацией: Питание к звуковым сигналам через реле звукового сигнала на борту. |
| F24 | - | Не используется |
| F25 | - | Не используется |
| F26 | 5 | Блок управления подушками безопасности и преднатяжителями |
| F27 | 20 | Электродвигатель стеклоочистителя заднего стекла — комбинированный переключатель омывателей и стеклоочистителей — переключатель фонарей заднего хода — датчик нейтрального положения и заднего хода на механической коробке передач — модуль автоматической коробки передач — электронный блок управления датчиком приближения к парковке |
| F28 | 15 | Выключатель потребителя — панель приборов — магнитола — ЦЭКБС |
| F29 | 15 | ЦЭКБС — диагностический разъем — противоугонный блок |
| F30 | 20 | UCH |
| F31 | 15 | Питание к передней правой и левой противотуманным фарам через реле передних противотуманных фар на борту - контрольная лампа на панели приборов |
| F32 | 30 | переключатель обогрева заднего стекла |
| F33 | - | Не используется |
| F34 | 15 | Электрический блок управления распределением крутящего момента между передними и задними колесами |
| F35 | - | Не используется |
| F36 | 30 | Питание блока вентилятора холодного воздуха через реле блока вентилятора холодного воздуха и панель управления кондиционером |
| F37 | 5 | Электропитание правого и левого зеркала заднего вида с электроприводом через управление зеркалом заднего вида с электроприводом |
| F38 | 15 | Радио — прикуриватель в первом ряду |
| F39 | 10 | Управление реле блока вентилятора холодного воздуха |
Этот блок расположен в салоне, в нижней левой части приборной панели.
40А – Безопасность детей
Назначение предохранителей в салоне автомобиля с правым рулем| Число | Распределение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| C | Задний кондиционер |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Переднее электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Задние фары |
| 7 | Передние габаритные огни |
| 8 | Задние электрические стеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Horn |
| 11 | Автоматическое запирание дверей |
| 12 | ABS-ESC, выключатель тормоза |
| 13 | Освещение салона, освещение багажника, освещение перчаточного ящика |
| 14 | Не используется |
| 15 | Дворники |
| 16 | Мультимедиа |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Впрыск, панель приборов или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Воздушная подушка |
| 21 | Полноприводная трансмиссия (4WD), задняя передача |
| 22 | Рулевое управление с усилителем |
| 23 | Круиз-контроль/ограничитель скорости, заднее ветровое стекло, предупреждение о непристегнутом ремне безопасности, парковочные датчики, дополнительный обогрев салона |
| 24 | ЭБУ салона |
| 25 | Не используется |
| 26 | Индикаторы поворота |
| 27 и 29 | Управление на рулевой колонке |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная доска |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, розетка для аксессуаров в задней части салона |
| 33 | Зажигалка |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Электрические дверные зеркала |
| 37 | ЭБУ салона, стартер |
| 38 | Передний стеклоочиститель |
| 39 | Вентиляция салона |

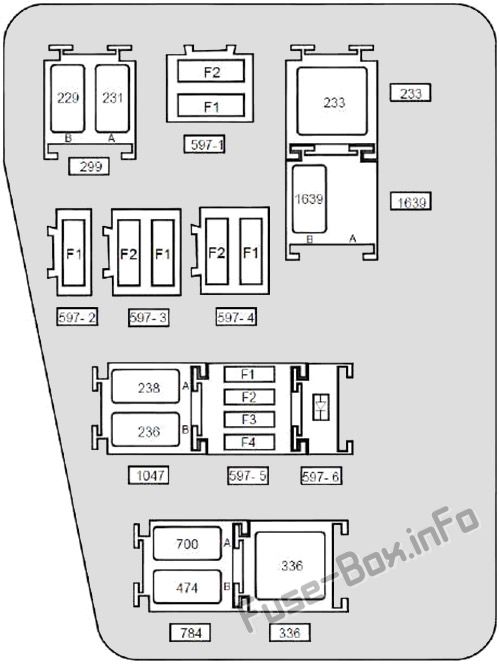

Моторный отсек (K4M690-K4M694)
| № | A | Описание |
|---|---|---|
| Плата предохранителей 597-1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| Плата предохранителей 597-2 | ||
| F1 | 40 | Предохранитель в версии с кондиционером: Питание блока вентилятора охлаждения через реле высокой скорости блока вентилятора или через реле низкой скорости блока вентилятора на плате реле и резистор блока вентилятора — питание муфты кондиционера через реле муфты кондиционера на плате |
| Плата предохранителей 597-3 | ||
| F1 | 60 | Замок зажигания — монорычаг — питание к предохранителю F23 в блоке предохранителей в салоне |
| F2 | 60 | Питание монолевера - питание к предохранителям F29 и F36 в блоке предохранителей в салоне |
| Плата предохранителей 597-4 | ||
| F1 | - | Не используется |
| F2 | 25 | Питание предохранителя F34 в блоке предохранителей в салоне на версии 4x4 (полный привод) |
| Плата предохранителей 597-5 | ||
| F1 | 30 | Предохранитель в стандартной версии с обогревом: питание блока вентилятора охлаждения через реле блока вентилятора низкой скорости на плате реле |
| F2 | 25 | Управление и питание реле блокировки впрыска на плате реле - питание реле топливного насоса на плате реле |
| F3 | - | Не используется |
| F4 | - | Не используется |
| Опорная пластина диода 597-6 | ||
| Диод | Муфта кондиционера | |
| Плата реле 299 | ||
| A | 20 | Передние противотуманные фары |
| B | 20 | Horn |
| Блок реле 233 | ||
| 233 | 40 | Вентилятор холодного воздуха |
| Плата реле 1047 | ||
| A | 20 | Блокировка впрыска |
| B | 20 | Топливный насос |
| Плата реле 784 | ||
| A | 20 | Низкоскоростной вентилятор в сборе |
| B | 20 | Муфта кондиционера |
| Блок реле 336 | ||
| 336 | 40 | Сборка высокоскоростного вентилятора |
| Плата реле 1639 на версии FLEXFUEL | ||
| A | - | Не используется |
| B | 20 | Дополнительный топливный насос |

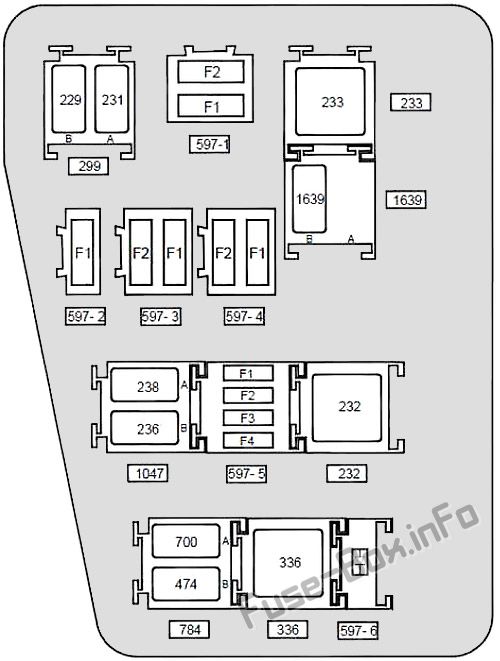

Моторный отсек (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
| № | A | Описание |
|---|---|---|
| Плата предохранителей 597-1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| Плата предохранителей 597-2 | ||
| F1 | 40 | Предохранитель в версии с кондиционером: питание блока вентиляторов охлаждения через реле блока вентиляторов высокой скорости или через реле блока вентиляторов низкой скорости на плате реле и резисторе блока вентиляторов |
| Плата предохранителей 597-3 | ||
| F1 | 60 | Замок зажигания — монорычаг — питание к предохранителю F23 в блоке предохранителей в салоне |
| F2 | 60 | Питание монолевера - питание к предохранителям F29 и F36 в блоке предохранителей в салоне |
| Плата предохранителей 597-4 | ||
| F1 | - | Не используется |
| F2 | 25 | Питание предохранителя F34 в блоке предохранителей в салоне на версии 4x4 (полный привод) |
| Плата предохранителей 597-5 | ||
| F1 | 15 | Предохранитель в версии с кондиционером: Питание муфты кондиционера через реле муфты кондиционера на борту |
| F2 | 25 | Управление и питание реле блокировки впрыска на плате реле - питание реле топливного насоса на плате реле |
| F3 | - | Не используется |
| F4 | 15 | Электроблок управления АКПП (119) с 4-ступенчатой АКПП на двигателях F4R403 и F4R405 |
| Опорная пластина диода 597-6 | ||
| Диод | Муфта кондиционера | |
| Плата реле 299 | ||
| A | 20 | Передние противотуманные фары |
| B | 20 | Horn |
| Блок реле 233 | ||
| 233 | 40 | Вентилятор холодного воздуха |
| Плата реле 1047 | ||
| A | 20 | Блокировка впрыска |
| B | 20 | Топливный насос |
| Плата реле 784 | ||
| A | 20 | Низкоскоростной вентилятор в сборе |
| B | 20 | Муфта кондиционера |
| Блок реле 336 | ||
| 336 | 40 | Сборка высокоскоростного вентилятора |
| Реле блока 232 на версии с автоматической коробкой передач | ||
| 232 | 40 | Стартер |
| Плата реле 1639 на версии FLEXFUEL | ||
| A | - | Не используется |
| B | 20 | Дополнительный топливный насос |
Частые вопросы
Подойдёт ли эта схема для Duster 2014 года?
Год входит в диапазон страницы, но сам по себе не выбирает нужную таблицу. Сопоставьте салонный блок с двумя вариантами и уточните двигатель для моторного отсека. При несовпадении расположения элементов используйте руководство вашей версии.
Есть ли здесь схема предохранителей дизельного Duster?
В моторных разделах этой страницы указаны K4M и F4R. Подтверждённой схемы K9K здесь нет. Назначения бензинового блока не следует переносить на дизельный, даже если часть позиций внешне совпадает.
Где искать предохранитель прикуривателя Duster I?
Ищите назначение прикуривателя или розетки в таблице салонного блока, который совпадает с вашим. Сначала выберите вариант схемы; один номер без этой привязки легко приводит к проверке другой цепи.
Можно ли по этим таблицам проверить бензонасос?
Таблицы полезны после выбора соответствующего двигателя и блока. Исправность предохранителя или щелчок реле не подтверждают исправность всей системы питания. Для диагностики дальше нужны электрическая схема и проверка питания нагрузки.
Что важнее для выбора: объём двигателя или код K4M / F4R?
Здесь моторные схемы подписаны именно по кодам и их исполнениям. Объём полезен как дополнительный признак, но не заменяет код и сравнение блока. Нельзя выбирать таблицу только потому, что на ней написано «1,6» или «2,0».
Подходит ли схема Renault Duster для Dacia Duster?
Автоматически — нет. Сначала сопоставьте рынок, двигатель, оборудование и установленный монтажный блок. Для ранней Dacia Duster на сайте есть отдельная страница; она также не заменяет проверку применимости.
Можно ли использовать эту страницу для Duster второго поколения?
Нет, на этой странице другое поколение и ограниченный диапазон исполнения. Совпадение названия автомобиля не означает одинаковых блоков, проводки и назначений предохранителей.
Что делать, если на фото другой блок?
Не переставляйте элементы по приблизительному сходству. Снимите обозначение блока и сверяйтесь с руководством именно своего автомобиля. До совпадения схемы нельзя считать номер и номинал найденными.
