Предохранители и реле Renault Espace IV (2003-2014)
Схемы относятся к указанным годам и вариантам Renault Espace IV (2003-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Espace IV 2003-2014
Предохранители прикуривателя (розетки) в Renault Espace IV являются предохранители F23 (гнезда аксессуаров консоли) и F24 (прикуриватель) в блоке предохранителей панели приборов (2003-2006).
Оглавление
Расположение блока предохранителей

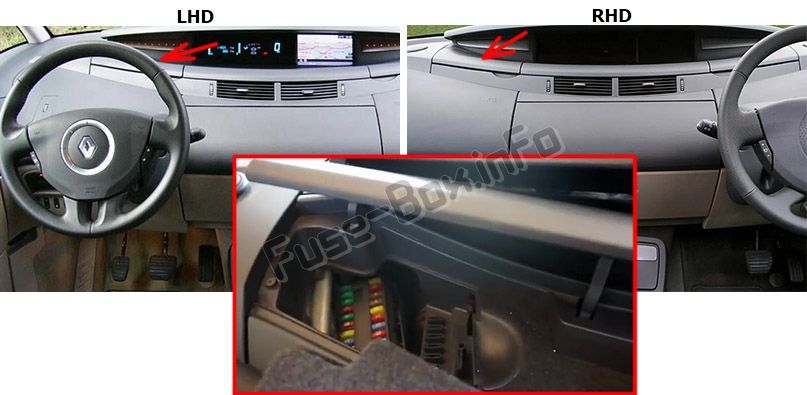

Пассажирский салон

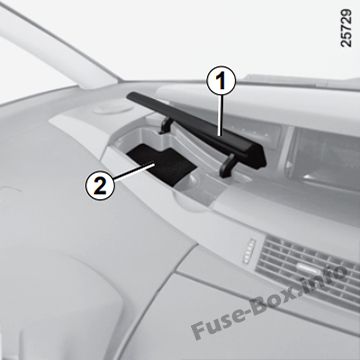

Откройте крышку 1, затем поднимите крышку 2. См. этикетку с указанием предохранителей под крышкой 2, чтобы идентифицировать предохранители.

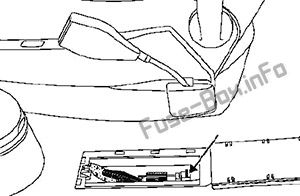

Предохранитель отключения потребителя
Он расположен под крышкой, между передними сиденьями.

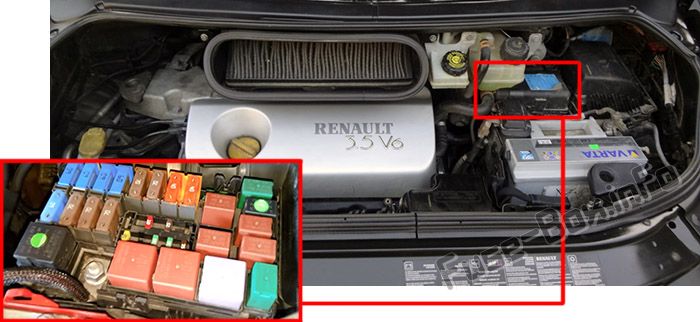

Блок предохранителей в моторном отсеке

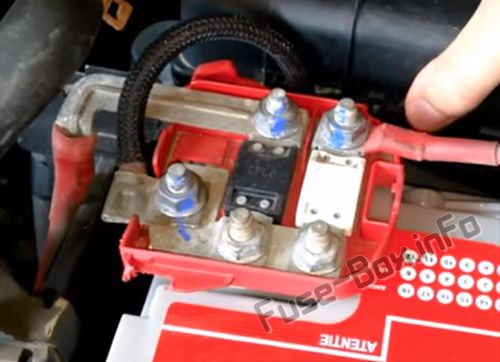

Главные предохранители
Расположен на аккумуляторе.
Схемы блока предохранителей
2003, 2004, 2005, 2006

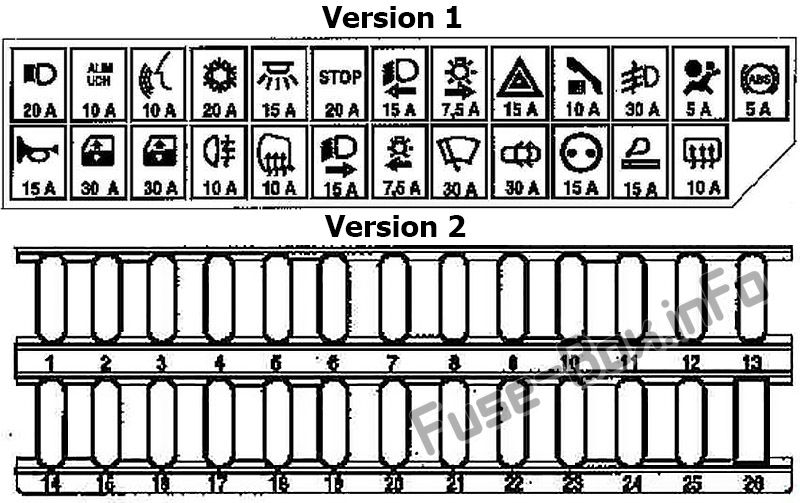

Пассажирский отсек
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется |
| F2 | 10 | Питание ЦЭКБС - Считыватель карт - Кнопка стартера - Автоматический стояночный тормоз |
| F3 | 10 | Голосовой синтезатор - Регулировка фар ксеноновых ламп - Приборные панели - Противозапотевающие форсунки - Регулятор регулировки фар |
| F4 | 20 | Фонари заднего хода — Обогрев и кондиционирование — Помощь при парковке — + Сигнал тревоги после зажигания — Переключатель управления освещением — Датчик дождя — Электрохромированные зеркала заднего вида — Компрессор кондиционера — Сигнал мотора стеклоочистителя |
| F5 | 15 | Освещение салона по времени |
| F6 | 20 | Стоп-сигналы - Переключатель стеклоочистителя - Диагностический разъем - Индикатор блокировки от детей - Индикатор заднего электрического замка - Освещение электрических стеклоподъемников - Круиз-контроль - Подключение комплекта громкой связи |
| F7 | 15 | Левая фара ближнего света — Компьютер ксеноновых ламп — Электродвигатель регулировки фар |
| F8 | 7.5 | Правый габаритный свет |
| F9 | 15 | Аварийная сигнализация и индикаторы |
| F10 | 10 | Система связи - Радио - Память положения водителя - Реле сиденья - Питание реле электрического стеклоподъемника заднего сиденья |
| F11 | 30 | Синтезатор голоса - Панель приборов - Передние противотуманные фары - Кондиционер |
| F12 | 5 | Подушки безопасности и преднатяжители |
| F13 | 5 | Компьютер ABS - Электронная программа стабилизации |
| F14 | 15 | Звуковой сигнал (бипер) |
| F15 | 30 | Подъемник переднего стекла со стороны водителя - Электрические зеркала заднего вида |
| F16 | 30 | Электростеклоподъемник пассажира |
| F17 | 10 | Задние противотуманные фары |
| F18 | 10 | Обогрев зеркал заднего вида |
| F19 | 15 | Правая фара ближнего света |
| F20 | 7.5 | Левый габаритный свет — Регулятор освещения и перчаточного ящика — Освещение номерного знака — Освещение прикуривателя — Выключатель освещения, кроме дверей и аварийной сигнализации — Освещение управления стояночным тормозом |
| F21 | 30 | Дальний свет фар и задний дворник |
| F22 | 30 | Центральный дверной замок |
| F23 | 15 | Розетки для консольных принадлежностей |
| F24 | 15 | Зажигалка |
| F25 | 10 | Замок рулевой колонки, питание реле обогрева заднего стекла |

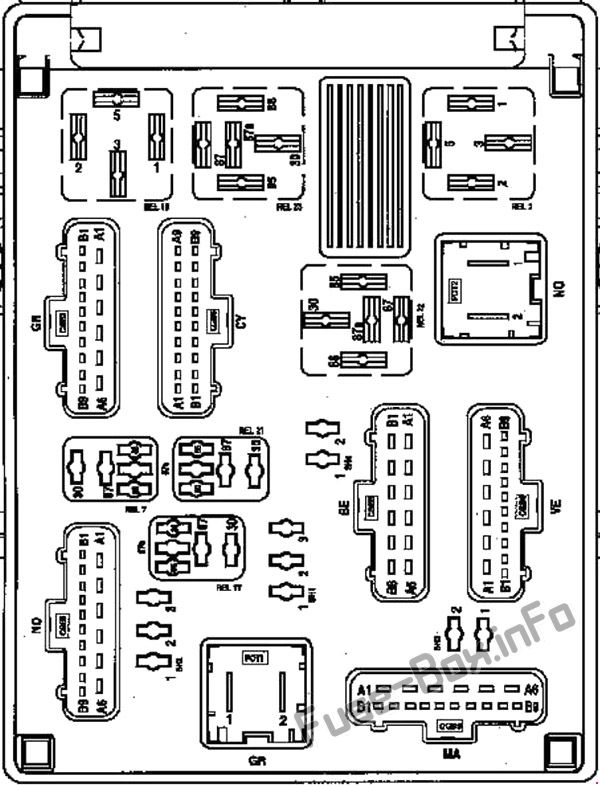

Реле
| № | Реле |
|---|---|
| R2 | Обогрев заднего стекла |
| R7 | Передние противотуманные фары |
| R9 | Дворники |
| R10 | Дворники |
| R11 | Заднее стекло - Фонари заднего хода |
| R12 | Замок |
| R13 | Замок |
| R18 | Освещение салона по времени |
| R19 | Релейная пластина |
| R21 | Запрет запуска |
| R22 | ЦЭКБС-+ после зажигания |
| R23 | Аксессуары, дооснащение радио - Задние электрические стеклоподъемники |
| Шунт | |
| SH1 | Заднее электростеклоподъемник |
| SH2 | Переднее электростеклоподъемник |
| SH3 | Дневные ходовые огни |
| SH4 | Дневные ходовые огни |
Предохранитель отключения потребителя
Потребительский предохранитель (20 А): Диагностический разъем — Радио — Компьютер памяти сиденья — Блок часов и температуры наружного воздуха — Компьютер навигационной системы — Центральный блок связи — Разъем сигнализации — Датчик давления в шинах

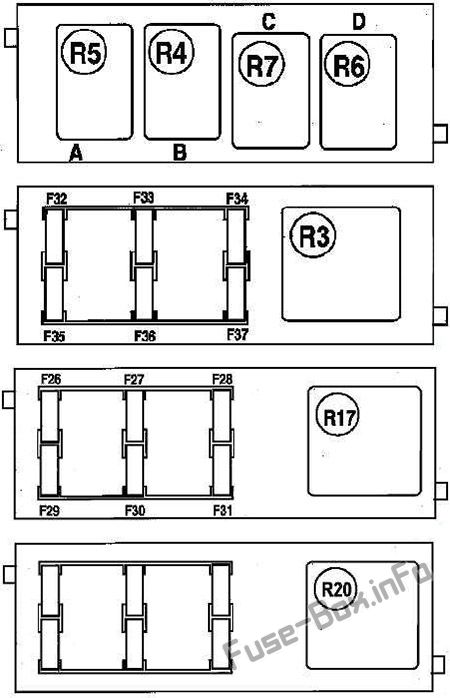

Моторного отсека
| № | Amp | Описание |
|---|---|---|
| F26 | 30 | Розетка для каравана |
| F27 | 30 | Люк на крыше |
| F28 | 30 | Задний левый электростеклоподъемник |
| F29 | 30 | Задний правый электростеклоподъемник |
| F30 | 5 | Датчик угла поворота рулевого колеса |
| F31 | 30 | Шторка люка |
| F32 | - | Не используется |
| F33 | - | Не используется |
| F34 | 15 | Электропитание сиденья водителя |
| F35 | 20 | Подогрев сидений водителя и пассажира |
| F36 | 20 | Сиденье водителя с электроприводом |
| F37 | 20 | Сиденье пассажира с электроприводом |
| Реле | ||
| R3 | Поставка сиденья | |
| R4 | Габаритный огонь для дневных ходовых огней | |
| R5 | Фары ближнего света для дневных ходовых огней | |
| R6 | Насос омывателя фар | |
| R7 | Отключение стоп-сигналов | |
| R17 | Кондиционирование воздуха | |
| R20 | Электрическое окно |

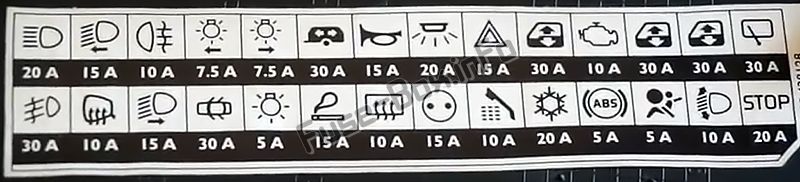

2010, 2011, 2012
Ваша схема может отличаться.

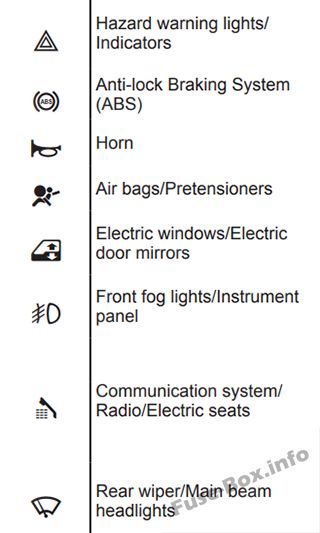

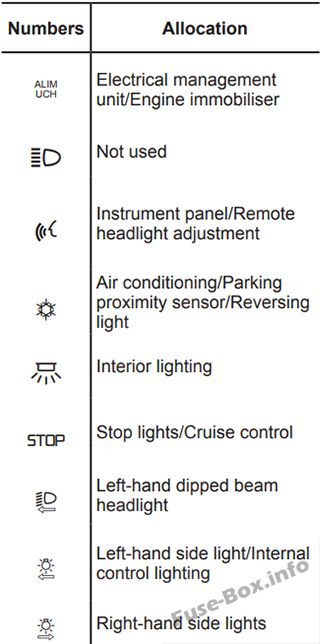

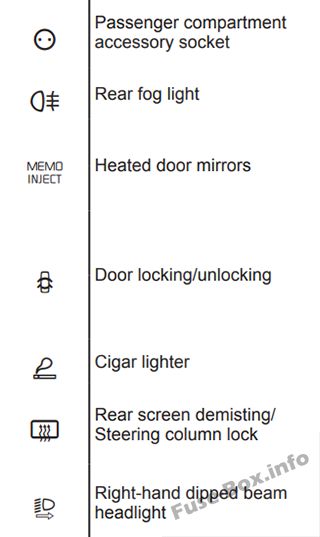

Назначение предохранителей в приборной панели
