Предохранители и реле Renault Fluence (2010-2018)

Схемы относятся к указанным годам и вариантам Renault Fluence (2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.

Схема предохранителей Рено Флюенс 2010-2018

Схема предохранителей Рено Флюенс 2010-2018

Использована информация из руководства по эксплуатации 2012 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться.

Предохранители прикуривателя (розетки) в Renault Fluence Это предохранители № 15 (гнездо для аксессуаров на заднем сиденье) и № 16 (прикуриватель) в блоке предохранителей панели приборов.

Расположение блока предохранителей

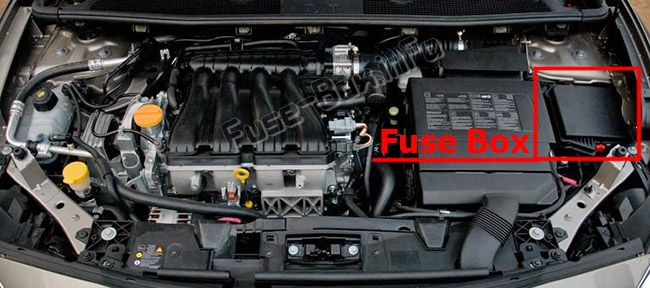

Моторного отсека

Моторного отсека

Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за ограниченного доступа к ним рекомендуется заменять предохранители у официального дилера.

Пассажирский салон

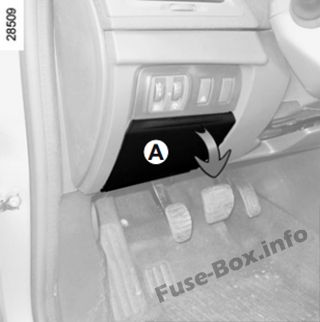

Отсоедините крышку A или B (в зависимости от автомобиля).

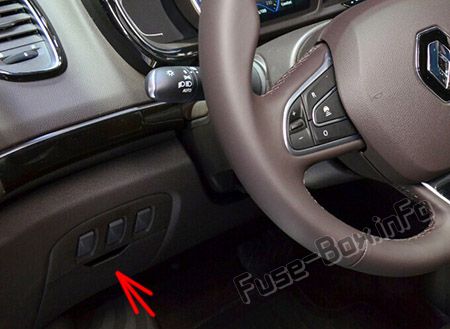

Автомобили с левым рулемПассажирский салон

Пассажирский салон

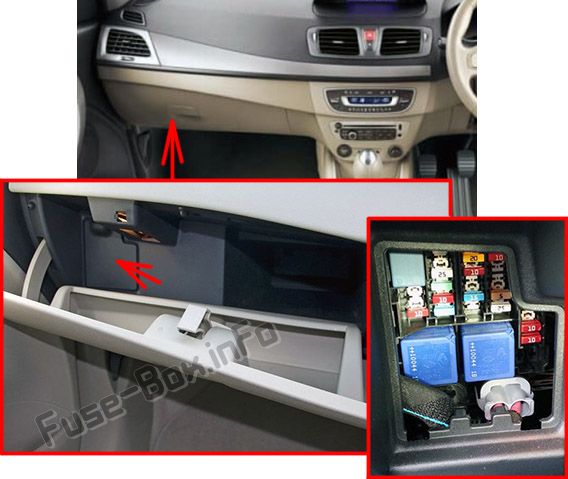

Автомобили с правым рулемПассажирский салон

Пассажирский салон

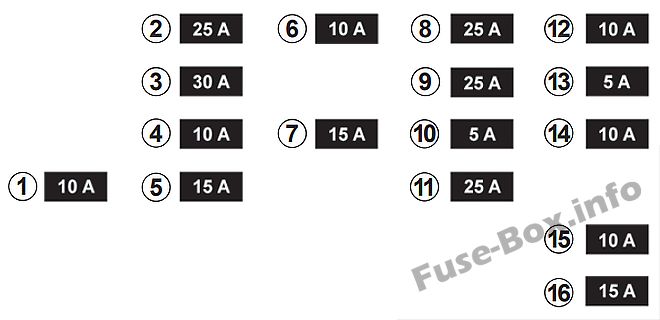

Схема блока предохранителей (салон)

Схема блока предохранителей (салон)

Назначение предохранителей в салоне
№Схема
1Стоп-сигналы
2Автоматическое запирание дверей
3Электростеклоподъемник водителя
4Блок салона
5Индикаторы поворота
6Навигационная система
7Стеклоочиститель заднего стекла
8Управление правым задним стеклом
9Управление левым задним стеклом
10АБС/ESC
11Управление окном со стороны пассажира
12Омыватель ветрового стекла
13Зеркала заднего вида с подогревом
14Радио
15Розетка для аксессуаров на заднем сиденье
16Зажигалка
