Предохранители и реле Renault Kadjar (2015-2019..)
Схемы относятся к указанным годам и вариантам Renault Kadjar (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Схема предохранителей Renault Kadjar 2015-2019…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

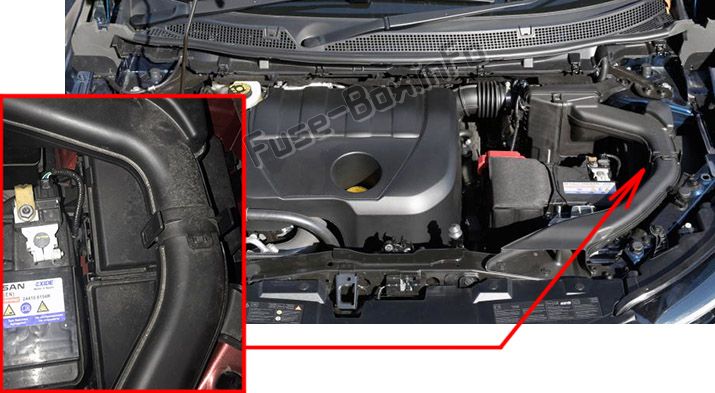

Моторного отсека
Блок предохранителей расположен под воздухозаборным каналом.

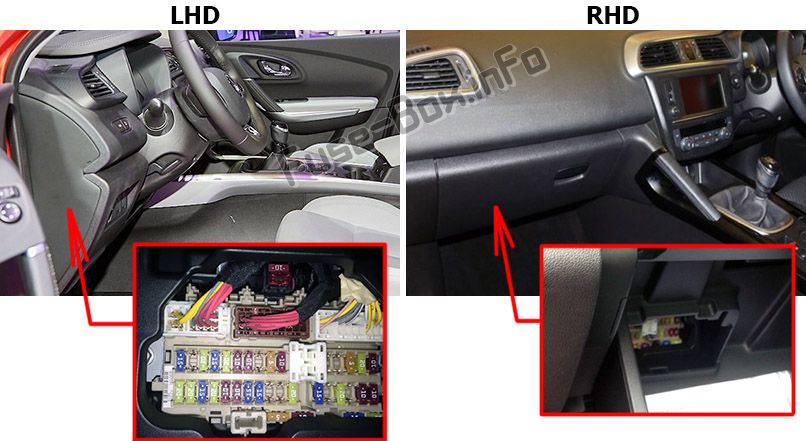

Блок предохранителей №1 в салоне
Он расположен с левой стороны приборной панели.
Автомобили с левым рулем

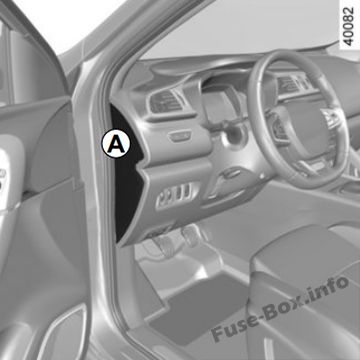

Отсоедините крышку A с помощью отвертки или аналогичного инструмента.

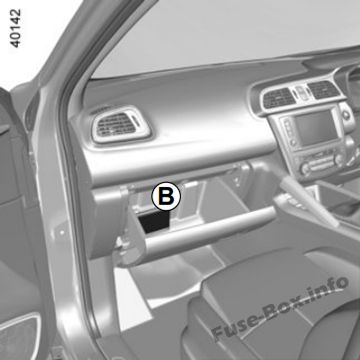

Автомобили с правым рулем
Откройте перчаточный ящик и отсоедините крышку B.

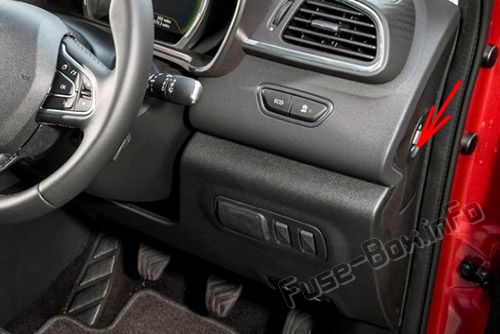

Блок предохранителей №2 в салоне

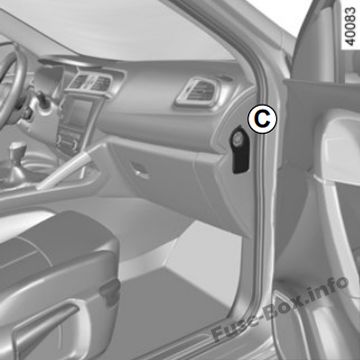

Предохранители в салоне C справа от приборной панели
Отсоедините крышку C с помощью отвертки или аналогичного инструмента.
Назначение предохранителей

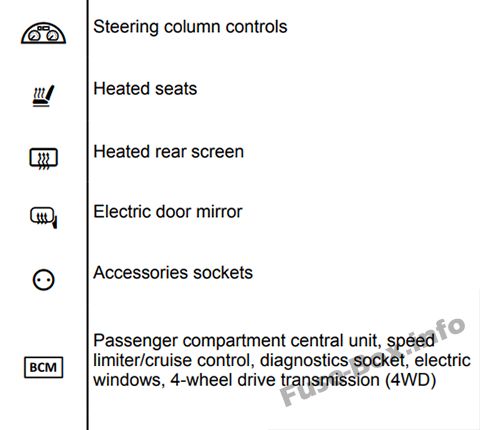

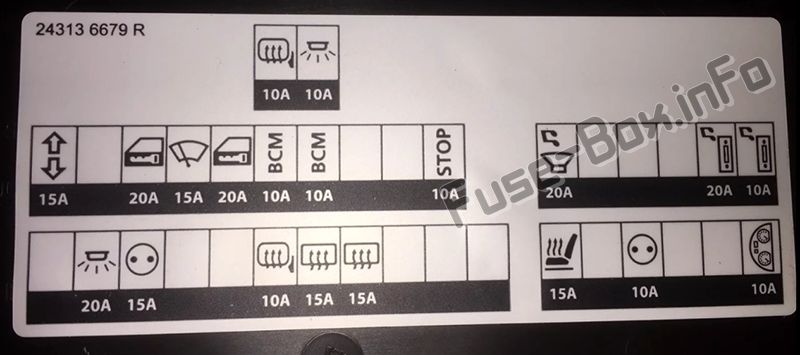

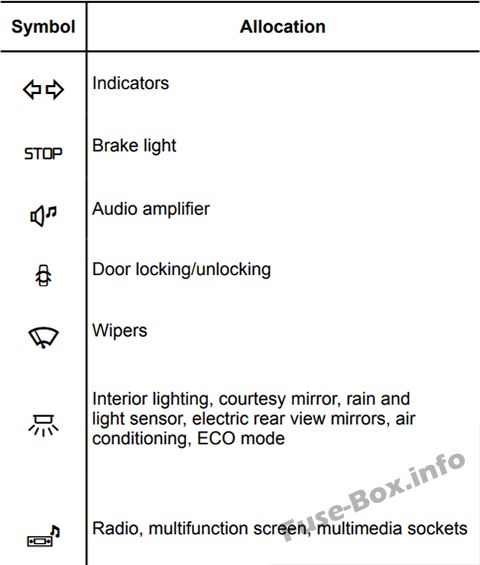

Назначение предохранителей
Ваша схема может отличаться!
