Предохранители и реле Renault Master III (2010-2018)
Схемы относятся к указанным годам и вариантам Renault Master III (2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Схема предохранителей Renault Master III 2010-2018
Оглавление
Блок предохранителей в моторном отсеке

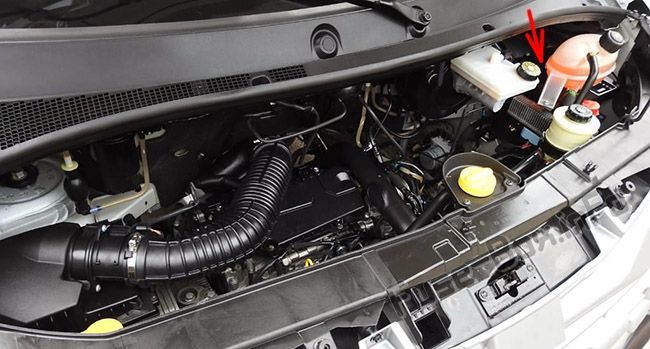

Расположение блока предохранителей

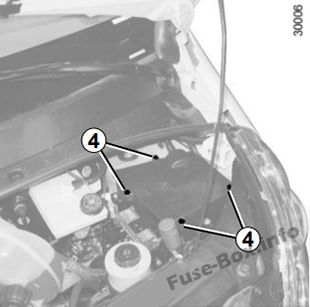

Удаление:

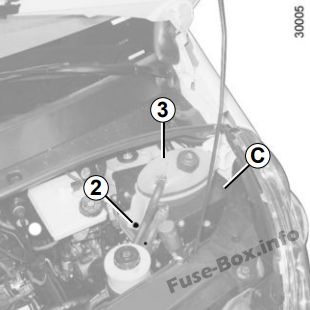

Выверните винт 2 и снимите бачок охлаждающей жидкости 3.
Отверните четыре винта 4.

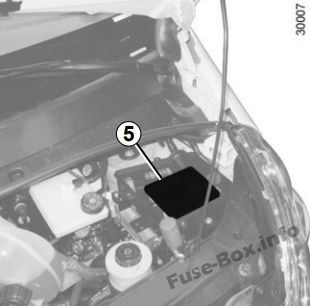

Переверните блок 5, чтобы получить доступ к предохранителям в моторном отсеке.

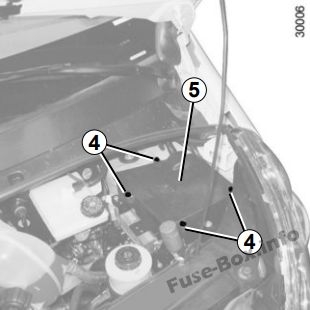

Установка блока предохранителей:

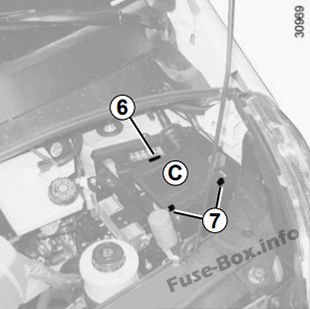

Защелкните крепления 7, затем закрепите крепление 6.
Завинтите четыре винта 4, чтобы убедиться, что блок 5 полностью герметичен (убедитесь, что вода или пыль не попали в блок 5 при его снятии/установке).

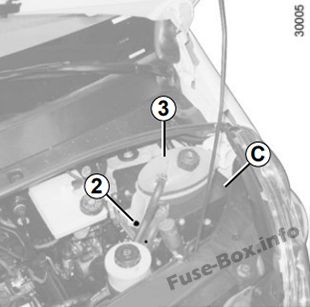

Установите бачок охлаждающей жидкости 3, затем заверните болт 2.

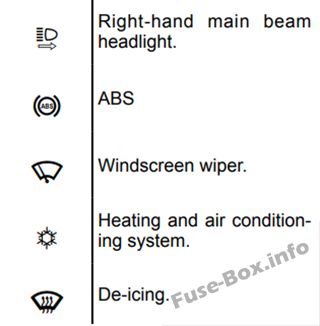

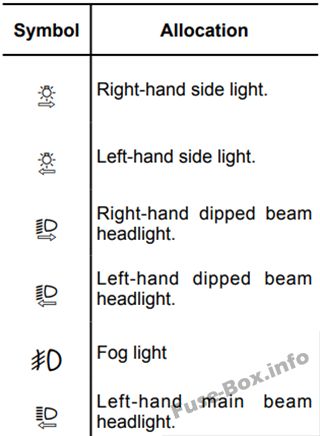

Назначение предохранителей
Блок предохранителей в салоне

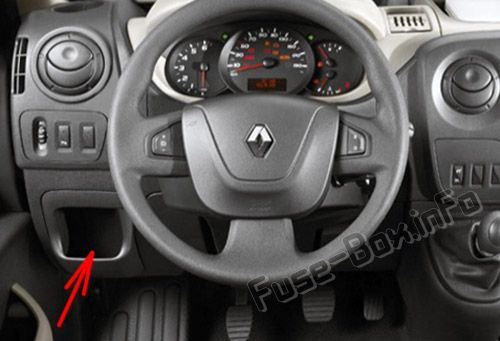

Расположение блока предохранителей

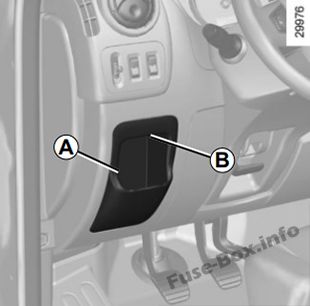

Отсоедините клапан A, используя паз B, чтобы помочь вам.

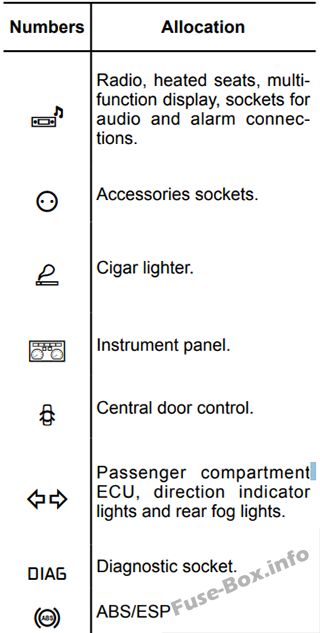

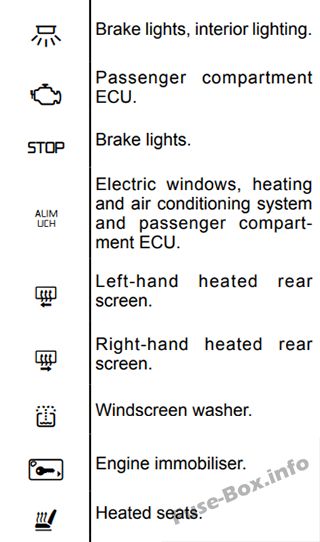

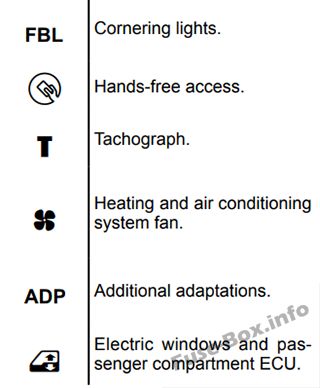

Назначение предохранителей
