Предохранители и реле Renault Megane II (2003-2009)
Схемы относятся к указанным годам и вариантам Renault Megane II (2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Megane II 2003-2009 гг.
Предохранитель прикуривателя (розетки) в Renault Megane II это предохранитель "V" в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

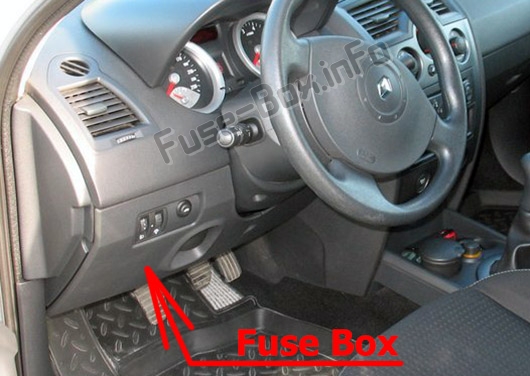

Расположение блока предохранителей
Блок предохранителей находится внизу и слева от рулевого колеса, за панелью.

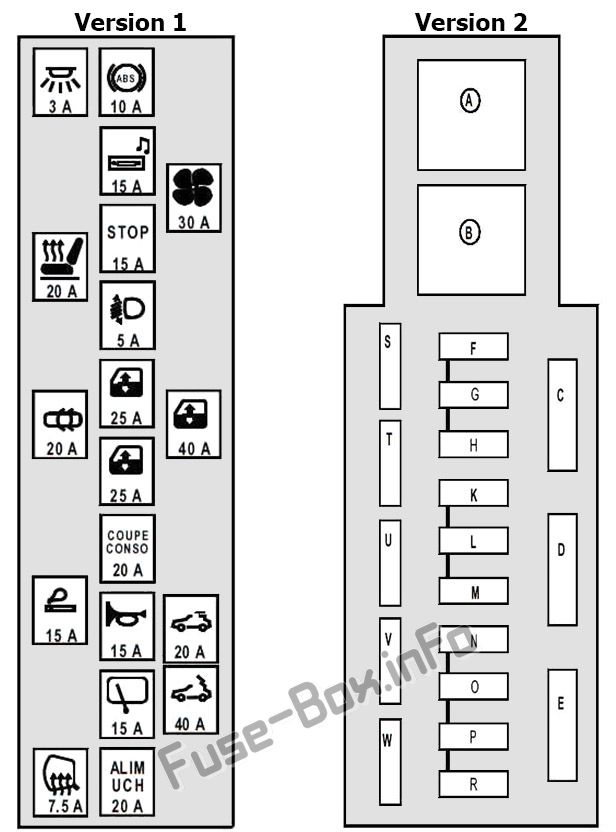

Схема блока предохранителей
| № | A | Описание |
|---|---|---|
| C | 30 | Вентиляция салона |
| D | 30/40 | Задние электрические стеклоподъемники или реле электрических стеклоподъемников |
| E | 20 | K84 и L84: люк с электроприводом |
| E | 40 | E84: Реле гидравлического блока люка. |
| F | 10 | Компьютер ABS или электронная программа стабилизации |
| G | 15 | Радио - многофункциональный дисплей - реле насоса омывателя фар - реле насоса омывателя фар 2 - прикуриватель первого ряда (на K84 и L84) - подогрев сидений водителя и пассажира - двунаправленный насос омывателя ветрового и заднего стекол - реле дизельного отопителя - управление кондиционером панель - блок управления кондиционером - компьютер жесткой складной крыши (на E84) - датчик возврата (на E84) - внутреннее зеркало заднего вида (на E84) - центральный коммуникационный блок - центральный блок сигнализации |
| H | 15 | Стоп-сигналы |
| K | - | Не используется |
| L | 25 | Электрический стеклоподъемник водителя |
| M | 25 | Электростеклоподъемник пассажира — реле электростеклоподъемников |
| N | 20 | Вырез потребителя: Щиток приборов, Радио, Многофункциональный дисплей, Электропереключатель наружных зеркал заднего вида, Блок управления сигнализацией |
| O | 15 | Главный электромагнитный звуковой сигнал — диагностический разъем — реле насоса омывателя фар — реле насоса омывателя фар 2 — компьютер с жесткой складной крышей (на E84) — управление монитором автошколы |
| P | 15 | Электродвигатель стеклоочистителя заднего стекла (на K84) |
| R | 20 | Блок управления кондиционером ЦЭКБС — реле 1 дополнительного оборудования |
| S | 3 | K84 и L84: Вентилятор датчика температуры салона — внутреннее зеркало заднего вида — датчик света и дождя |
| T | 20 | Пассажирское и водительское сиденье с подогревом |
| U | 20 | Электрическая блокировка двери или врезная блокировка |
| V | 15 | E84: прикуриватель |
| W | 7.5 | Обогрев боковых зеркал пассажира и водителя |
| Реле | ||
| A | 40 | Электрическое окно |
| B | 40 | Аксессуары 1 |
Блок реле в салоне
Он расположен под приборной панелью с левой стороны блока вентилятора салона.
| № | A | Описание |
|---|---|---|
| A | 40 | Дополнительный обогрев 330 Вт 1 |
| B | 70 | Дополнительный обогрев 660 Вт 2 |
Это реле находится на креплении педали акселератора.
№1524 — 40А — Подсветка стоп-сигналов, управляемая ЭБУ ESP
Блоки предохранителей в моторном отсеке

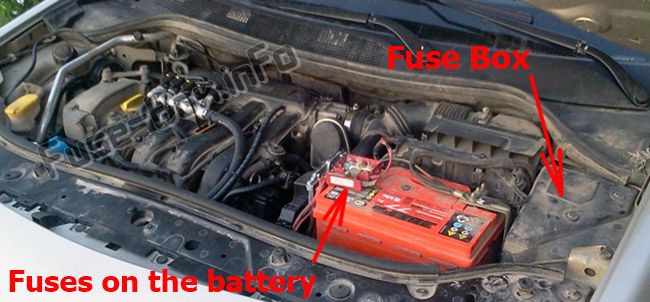

Расположение блока предохранителей

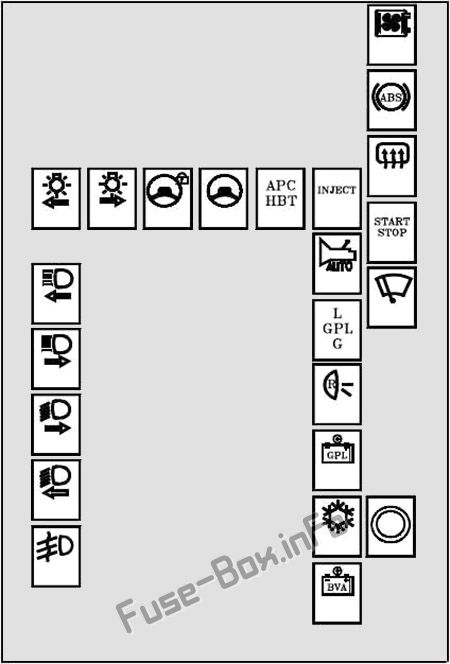

Схема блока предохранителей №1
| № | A | Описание |
|---|---|---|
| F3 | 25 | Электромагнит стартера |
| F4 | 10 | Муфта компрессора кондиционера |
| F5A | 15 | Электрический замок рулевой колонки |
| F5C | 10 | Фонари заднего хода |
| F5D | 5 | ЭБУ впрыска + питание после замка зажигания - электроблокировка рулевой колонки |
| F5E | 5 | Подушка безопасности + питание после замка зажигания и электроусилитель руля |
| F5F | 7.5 | Салон + после зажигания: дисплей рычага переключения передач - управление режимом переключения - управление включением/выключением круиз-контроля/ограничителя скорости - управление монитором автошколы - блок предохранителей и реле салона - реле 1 автономного отопителя - реле 2 автономного отопителя - диагностический разъем - руки -бесплатный телефонный радиомикрофон -датчик дождя и света (на Е84) -датчик температуры салона (на Е84) |
| F5F | 15 | Пассажирский салон + питание зажигания: дисплей рычага селектора передач - переключатель управления режимом переключения - круиз-контроль стоп/старт - блок управления инструктора автошколы - блок предохранителей и реле салона - реле 1 дополнительного отопителя - реле 2 дополнительного отопителя - диагностический разъем - автомобиль телефон громкая связь микрофон |
| F5H | 5 | Коробка автомат + подача после замка зажигания |
| F5G | 10 | Компьютер впрыска LPG + питание после замка зажигания |
| F6 | 30 | Обогрев заднего стекла |
| F7A | 7.5 | Правый габаритный фонарь — круиз-контроль, управление стоп/старт — кнопка ESP стоп/старт — дисплей рычага селектора передач — управление левым сиденьем с подогревом — управление правым сиденьем с подогревом — переключатель жесткой крыши — одновременное управление ветровым стеклом — селектор газа или бензина выключатель |
| F7B | 7.5 | Левые габаритные огни — прикуриватель — аварийная сигнализация и выключатель блокировки дверей — реостатный переключатель регулировки фар — панель управления кондиционером — радио — многофункциональный дисплей — CCU — CD-чейнджер — двойной передний стеклоподъемник со стороны водителя — электропривод наружного зеркала заднего вида — задний управление запиранием электростеклоподъемников - управление двойным задним стеклоподъемником водителя - управление электростеклоподъемником пассажира - управление электростеклоподъемником заднего правого колеса - управление электростеклоподъемником заднего левого окна |
| F8A | 10 | Правая фара дальнего света |
| F8B | 10 | Левые фары дальнего света |
| F8C | 10 | Правая фара ближнего света — задний датчик высоты — передний датчик высоты — переключатель реостата регулировки фар — электродвигатель регулировки правой фары |
| F8D | 10 | Левая фара ближнего света — электродвигатель регулировки левой фары |
| F8D | 15 | Левая фара ближнего света — электродвигатель регулировки левой фары |
| F9 | 25 | Мотор стеклоочистителя |
| F10 | 20 | Передние левые и правые противотуманные фары |
| F11 | 40 | Блок вентилятора охлаждения двигателя |
| F13 | 25 | Компьютер ABS или электронная программа стабилизации |
| F15 | 20 | Автоматическая коробка передач + питание от аккумулятора или реле газового электромагнитного клапана + питание от аккумулятора |
| F16 | 10 | Не используется |
Схема блока предохранителей №2
Этот блок расположен в блоке межсоединения двигателя, ниже блока защиты и коммутации.
| № | A | Описание |
|---|---|---|
| F1 | 40 | K9K724: вентилятор охлаждения двигателя мощностью 460 Вт. |
| F1 | 60 | K9K732: вентилятор охлаждения двигателя мощностью 550 Вт. |
| F2 | 70 | Блок предварительного нагрева |
| F3 | 20 | F9Q: Реле нагревателя дизельного фильтра |
| F4 | 70 | Блок предохранителей и реле в салоне |
| F5 | 50 | компьютер АБС |
| F6 | 70 | Электроусилитель рулевого управления или Реле 2 дополнительного отопителя |
| F7 | 40 | Реле дополнительного отопителя 1 |
| F8 | 60 | Блок предохранителей и реле в салоне |
| F9 | 70 | Реле 2 дополнительного отопителя или система рулевого управления с электроусилителем |

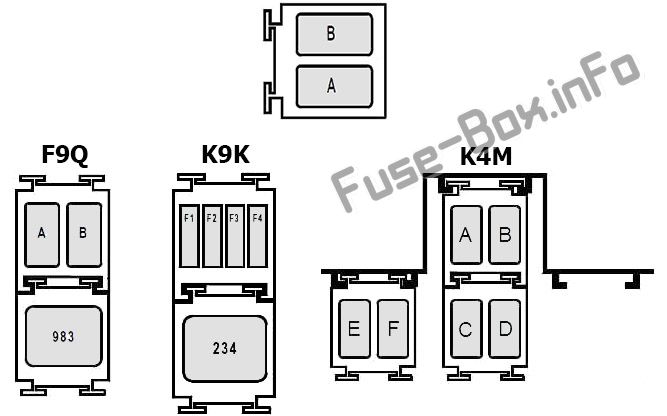

Блок предохранителей/реле в коммутационном блоке двигателя, под блоком защиты и коммутации
| № | A | Описание |
|---|---|---|
| A | 25 | Насос омывателя фар |
| B | 25 | Насос омывателя фар 2 |
| Двигатель F9Q | ||
| A | 20 | F9Q: дизельный обогреватель. |
| B | 20 | F9Q814: Электрический насос охлаждающей жидкости |
| 983 | 50 | F9Q814: Реле питания блока управления впрыском |
| Двигатель К9К | ||
| F1 | - | Не используется |
| F2 | - | Не используется |
| F3 | - | Не используется |
| F4 | 15 | + питание реле главных форсунок (защита питания расходомера воздуха) |
| 234 | 40 | K9K724: Реле вентилятора охлаждения двигателя мощностью 460 Вт (с кондиционером) |
| 234 | 50 | K9K732: Реле вентилятора охлаждения двигателя мощностью 550 Вт (с кондиционером) |
| Двигатель К4М | ||
| A | 20 | Топливный насос |
| B | 20 | Отключение топливного насоса на сжиженном газе |
| C | 20 | Электромагнитный клапан сжиженного нефтяного газа |
| D | 20 | бак для сжиженного нефтяного газа |
| E | 20 | Электромагнитный клапан расширительного клапана |
| F | - | Не используется |

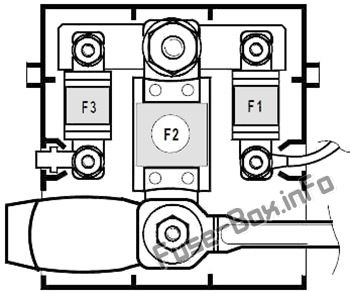

Предохранители на аккумуляторе
| № | A | Описание |
|---|---|---|
| F1 | 30 | Блок предохранителей и реле в салоне защищен + питание от аккумуляторной батареи — ЦЭКБС |
| F2 | 350 | Бензиновые двигатели: + защищенная стартерная батарея - генератор - блок предохранителей подачи питания - блок коммутации и защиты |
| F2 | 400 | Дизельные двигатели: + защищенная стартерная батарея - генератор - блок предохранителей подачи питания - блок коммутации и защиты |
| F3 | 30 | + работа двигателя защищена аккумуляторной батареей через блок защиты и коммутации |
