Предохранители и реле Renault Megane III (2008-2015)
Схемы относятся к указанным годам и вариантам Renault Megane III (2008-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Megane III 2008-2015 гг.
Использована информация из руководства по эксплуатации 2015 года. Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться.
Предохранители прикуривателя (розетки) в Renault Megane III Это предохранители №17 (гнездо для аксессуаров в багажном отделении), №18 (гнездо для аксессуаров на заднем сиденье) и №19 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в моторном отсеке

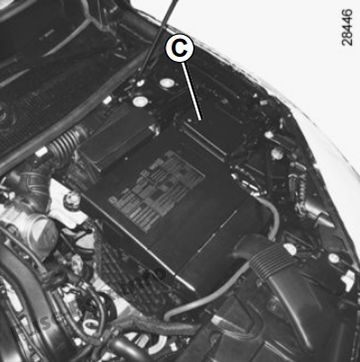

Блок предохранителей в моторном отсеке
Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за ограниченного доступа к ним рекомендуется заменять предохранители у официального дилера.
Блок предохранителей в салоне
Блок предохранителей в салоне
Отсоедините крышку A или B (в зависимости от автомобиля).

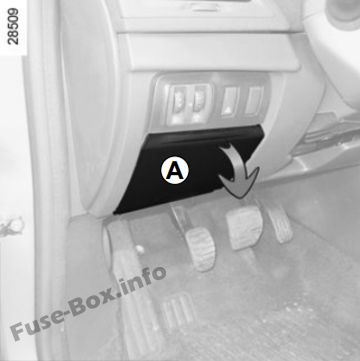

Автомобили с левым рулем.
Блок предохранителей находится за крышкой внизу и слева от рулевого колеса.

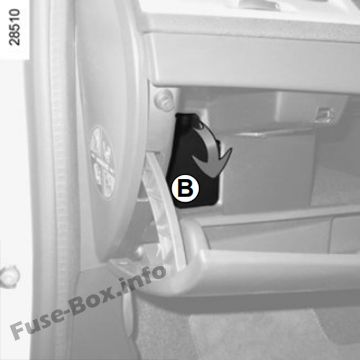

Автомобили с правым рулем/
Блок предохранителей находится за крышкой в бардачке

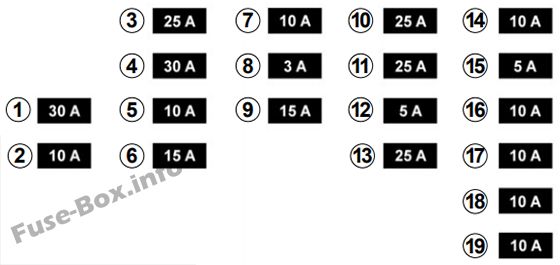

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Электронный стояночный тормоз |
| 2 | Стоп-сигналы |
| 3 | Автоматическое запирание дверей |
| 4 | Электростеклоподъемник водителя |
| 5 | Блок салона |
| 6 | Индикаторы поворота |
| 7 | Навигационная система |
| 8 | Внутреннее зеркало заднего вида |
| 9 | Стеклоочиститель заднего стекла |
| 10 и 11 | Задние электрические стеклоподъемники |
| 12 | АБС/ESC |
| 13 | Электростеклоподъемник пассажира |
| 14 | Омыватель ветрового стекла |
| 15 | Обогрев зеркал заднего вида |
| 16 | Радио |
| 17 | Розетка для аксессуаров в багажном отделении |
| 18 | Розетка для аксессуаров на заднем сиденье |
| 19 | Зажигалка |
