Предохранители и реле Renault Trafic III (X83, 2015-2019..)
Схемы относятся к указанным годам и вариантам Renault Trafic III (X83, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Trafic III 2015-2019…
Предохранители прикуривателя (розетка):№34 (2015-2016) или №31 (2017) (прикуриватель, гнездо для аксессуаров), №41 (2015-2016) или №38 (2017) (гнездо для аксессуаров в багажном отделении) и №43 (2015-2016) или #40 (2017) (Задняя розетка для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

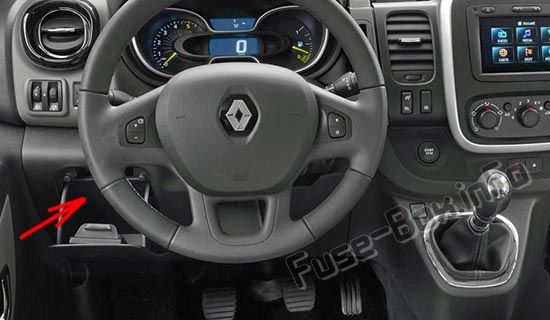

Блок предохранителей расположен за вещевым отсеком внизу и слева от рулевого колеса.
Схемы блока предохранителей
Схемы блока предохранителей

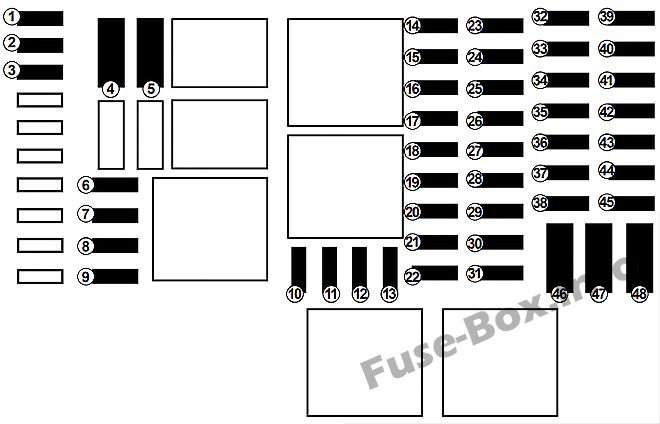

2015, 2016
| No. | Распределение |
|---|---|
| 1 | + впрыск мочевины аккумуляторной батареи |
| 2 | + аккумулятор для а/м с картой RENAULT |
| 3 | Загрузка APC для автомобиля с картой RENAULT |
| 4 | Обогреватель |
| 5 | Корректирование |
| 6 | Корректирование |
| 7 | Обогреватель |
| 8 | Дополнительное отопление и кондиционирование |
| 9 | Дополнительный обогрев салона |
| 10 | Электрические зеркала заднего вида, дополнительная регулировка центрального блока |
| 11 | Обогрев наружного зеркала заднего вида |
| 12 | Радио, мультимедиа, зеркало заднего вида, диагностический разъем |
| 13 | Предварительное оборудование, гнездо фаркопа |
| 14 | Таймерная батарея, салонный блок |
| 15 | Центральный блок салона, оповещение о падении давления в шинах, доступ без помощи рук |
| 16 | Аварийная сигнализация, указатели поворотов |
| 17 | Центральный замок открывающихся элементов |
| 18 | Левый дневной ходовой огонь, задний габаритный огонь, левая фара дальнего света, правая фара ближнего света |
| 19 | Освещение номерного знака, передние и задние противотуманные фары |
| 20 | Сигнализация, звуковой сигнал, освещение и дворники |
| 21 | Приборная доска |
| 22 | Светлый стебель |
| 23 | Стеклоочиститель заднего стекла, насос стеклоомывателя, звуковой сигнал |
| 24 | Общая нагрузка APC |
| 25 | Фонари заднего хода |
| 26 | Тормозной переключатель |
| 27 | Впрыск, запуск |
| 28 | Подушка безопасности, замок рулевой колонки |
| 29 | Управление окном со стороны пассажира |
| 30 | Рулевое управление с усилителем |
| 31 | Стоп-сигналы |
| 32 | Загрузка APC для автомобиля с картой RENAULT |
| 33 | Общего обслуживания |
| 34 | Прикуриватель, розетка для аксессуаров |
| 35 | Правый дневной ходовой огонь, передние габаритные огни, правая фара дальнего света, левая фара ближнего света |
| 36 | Стоп-сигнал, ABS, транспондер |
| 37 | Внутреннее освещение, кондиционер |
| 38 | Запуск автомобилей с картой RENAULT |
| 39 | Стеклоочиститель заднего стекла |
| 40 | Электромагнитное уведомление |
| 41 | Розетка для аксессуаров в багажном отделении |
| 42 | Электродвигатель стеклоподъемника со стороны водителя |
| 43 | Розетка для аксессуаров сзади |
| 44 | BCM запуск |
| 45 | Сиденья с подогревом |
| 46 | Отопление, система кондиционирования |
| 47 | Передний стеклоочиститель |
| 48 | Тахограф |

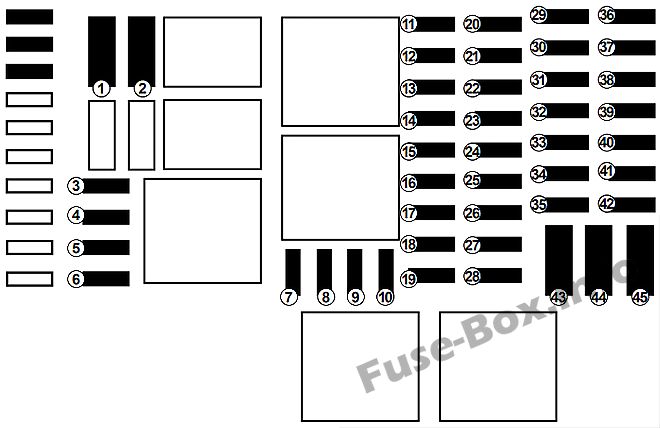

2017
| No. | Распределение |
|---|---|
| 1 | Загрузка APC для автомобиля с картой RENAULT |
| 2 | Корректирование |
| 3 | Корректирование |
| 4 | + аккумулятор для а/м с картой RENAULT |
| 5 | Дополнительное отопление и кондиционирование |
| 6 | Дополнительный обогрев салона |
| 7 | Электрические зеркала заднего вида, дополнительная регулировка центрального блока |
| 8 | Обогрев наружного зеркала заднего вида |
| 9 | Радио, мультимедиа, зеркало заднего вида, диагностический разъем |
| 10 | Предварительное оборудование, гнездо фаркопа |
| 11 | Таймерная батарея, салонный блок |
| 12 | Правый дневной ходовой огонь, передние габаритные огни, правая фара дальнего света, левая фара ближнего света |
| 13 | Аварийная сигнализация, указатели поворотов |
| 14 | Центральный замок открывающихся элементов |
| 15 | Левый дневной ходовой огонь, задний габаритный огонь, левая фара дальнего света, правая фара ближнего света |
| 16 | Освещение номерного знака, передние и задние противотуманные фары |
| 17 | Сигнализация, звуковой сигнал, освещение и дворники |
| 18 | Приборная доска |
| 19 | Обогреватель |
| 20 | Стеклоочиститель заднего стекла, насос стеклоомывателя, звуковой сигнал |
| 21 | Общая нагрузка APC |
| 22 | Фонари заднего хода |
| 23 | Тормозной переключатель |
| 24 | Впрыск, запуск |
| 25 | Подушка безопасности, замок рулевой колонки |
| 26 | Управление окном со стороны пассажира |
| 27 | Рулевое управление с усилителем |
| 28 | Стоп-сигналы |
| 29 | Загрузка APC для автомобиля с картой RENAULT |
| 30 | Общего обслуживания |
| 31 | Прикуриватель, розетка для аксессуаров |
| 32 | Обогреватель |
| 33 | Стоп-сигнал, ABS, транспондер |
| 34 | Внутреннее освещение, кондиционер |
| 35 | Запуск автомобилей с картой RENAULT |
| 36 | Стеклоочиститель заднего стекла |
| 37 | Электромагнитное уведомление |
| 38 | Розетка для аксессуаров в багажном отделении |
| 39 | Электродвигатель стеклоподъемника со стороны водителя |
| 40 | Розетка для аксессуаров сзади |
| 41 | BCM запуск |
| 42 | Сиденья с подогревом |
| 43 | Тахограф |
| 44 | Передний стеклоочиститель |
| 45 | Отопление, система кондиционирования |
