Предохранители и реле Renault Twingo II (2007-2014)
Схемы относятся к указанным годам и вариантам Renault Twingo II (2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Twingo II 2007-2014 гг.
Использована информация из руководства по эксплуатации 2012 года. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

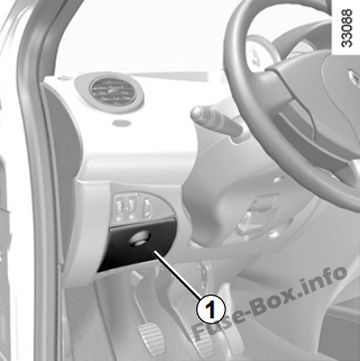

Автомобили с левым рулем:
Блок предохранителей находится слева от рулевого колеса за крышкой.

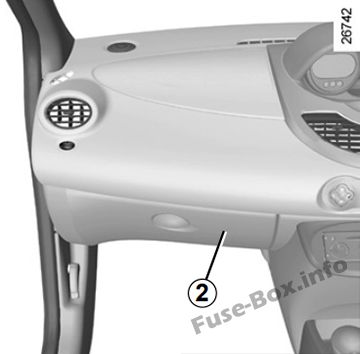

Автомобили с правым рулем:
Блок предохранителей находится в бардачке за крышкой.
Схема блока предохранителей

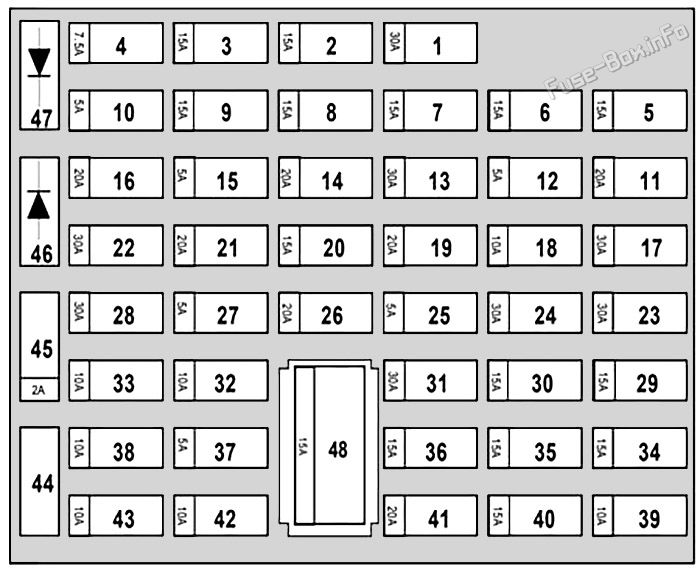

Схема блока предохранителей
Чтобы найти предохранители, используйте этикетку.
2011-2014 гг.
| Числа | Распределение |
|---|---|
| 1 и 2 | Стеклоочистители/счетчик оборотов. |
| 3 | Рулевое управление с усилителем. |
| 4, 16 и 27 | Секвентальная коробка передач. |
| 5 | Стоп-сигнал/ограничитель скорости. |
| 6 | Свет заднего хода/управление зеркалом заднего вида/сирена сигнализации/контроль парковки. |
| 7 | Воздушная подушка. |
| 8 | Электроблок салона/панель приборов. |
| 9 | Инъекция. |
| 10 | АБС/АСР/ЭСП. |
| 11 | Индикаторы поворота/Диагностический разъем. |
| 12 | Электропитание/ Приборная панель. |
| 13 | Фары ближнего света/Задние противотуманные фары. |
| 14 | Электрозапирание дверей |
| 15 | Габаритные огни/Противотуманные фары. |
| 17 | Обогрев заднего стекла/обогрев зеркал заднего вида. |
| 18 | Освещение салона/ плафон освещения/система отопления и кондиционирования воздуха/счетчик оборотов. |
| 19 | Боковые фонари. |
| 20 | Передние и задние противотуманные фары. |
| 21 | Фары дальнего света/ Звуковой сигнал. |
| 22 | Фары дальнего света. |
| 23 и 31 | Электрические окна. |
| 24 и 28 | Вентиляция салона. |
| 25 | Фары ближнего света/Передние и задние противотуманные фары. |
| 26 | Люк. |
| 29 | Радио/Электроблок салона/Кондиционер воздуха/ Панель приборов/ Подогрев сидений. |
| 30 | Зажигалка. |
| 32 | Правая фара дальнего света. |
| 33 | Левая фара дальнего света и контрольная лампа на панели приборов. |
| 34 | Правая фара ближнего света. |
| 35 | Левая фара ближнего света и контрольная лампа на панели приборов. |
| 36 | Стеклоочиститель заднего стекла. |
| 37 | Обогрев зеркал заднего вида. |
| 38 | Horn |
| 39 | Задние противотуманные фары. |
| 40 | Место зарезервировано для дополнительного оборудования. |
| 41 | Сиденья с подогревом |
| 42 | Правый габаритный свет/Подсветка приборов в салоне |
| 43 | Левый габаритный свет. |
| 44 | Место зарезервировано для дополнительного оборудования. |
| 45 | Выключатель водительской двери. |
| 48 | Радио/Будильник/Дисплей. |
