Предохранители и реле Renault Twingo III (2015-2019..)
Схемы относятся к указанным годам и вариантам Renault Twingo III (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Расположение предохранителей Renault Twingo III 2015-2019…
Предохранитель прикуривателя (розетки) в Renault Twingo III Предохранитель №28 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

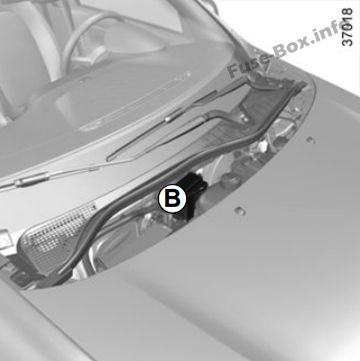

Моторного отсека

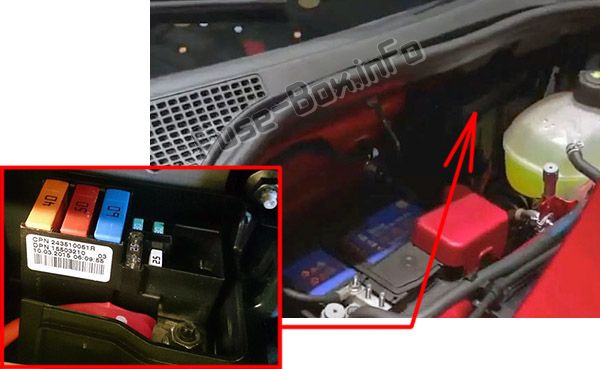

Блок предохранителей находится внутри переднего отсека радиатора (под капотом).
Тем не менее, из-за ограниченной доступности мы советуем вам заменить плавкие предохранители у официального дилера.

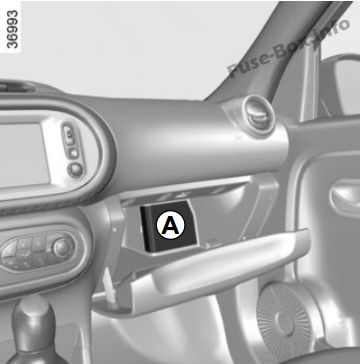

Пассажирский салон

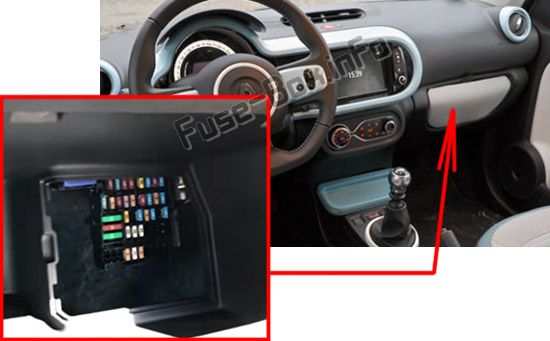

Блок предохранителей находится за крышкой в бардачке.
Отсоедините крышку доступа A.

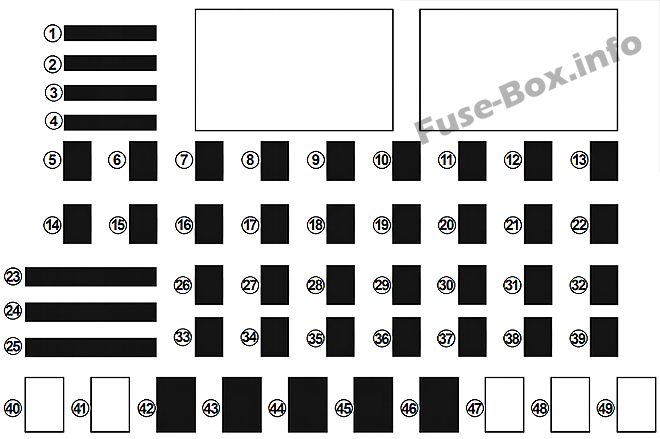

Схема блока предохранителей
Схема блока предохранителей
| Число | Распределение |
|---|---|
| 1 | Положение «Пуск» на замке зажигания-стартера |
| 2 | Рулевое управление с усилителем |
| 3 | Освещение |
| 4 | Подушки безопасности |
| 5 | Освещение |
| 6 | Приборная доска |
| 7 | Тревога |
| 8 | Управление энергопотреблением UCE |
| 9 | Управление энергопотреблением UCE |
| 10 | ЭБУ салона |
| 11 | Индикаторы поворота |
| 12 | ЭБУ салона |
| 13 | ЭБУ салона |
| 14 | Электрические окна |
| 15 | ESC/датчик угла поворота рулевого колеса/автоматическая коробка передач |
| 16 | Подсветка/кондиционер |
| 17 | Запирание/отпирание дверей/ESC |
| 18 | Зеркала заднего вида |
| 19 | Стоп-сигналы |
| 20 | Регулировка высоты луча фар/регулировка дистанции при парковке сзади/регулировка передней камеры |
| 21 | Инъекция |
| 22 | Фонарь заднего хода/стеклоочиститель заднего стекла |
| 23 | Положение «Пуск» на замке зажигания-стартера |
| 24 | Положение «Аксессуары» на замке зажигания/сервисном реле |
| 25 | Передний стеклоочиститель |
| 26 | Управление радио/энергией |
| 27 | Дневные ходовые огни |
| 28 | Розетка для аксессуаров |
| 29 | Управление энергопотреблением UCE |
| 30 | Horn |
| 31 | Задний противотуманный фонарь |
| 32 | Положение «Аксессуары» на выключателе зажигания-стартера |
| 33 | Наружные огни/Задние габаритные огни |
| 34 | ЭБУ управления энергопотреблением/ ЭБУ салона/фары/дневные ходовые огни |
| 35 | ЭБУ правой фары/управления энергопотреблением |
| 36 | ЭБУ левой фары/салона |
| 37 | Правая фара дальнего света |
| 38 | ЭБУ левой фары/салона |
| 39 | Крепление для велосипедов |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Противотуманные огни |
| 43 | Радиоусилитель |
| 44 | Автоматическая коробка передач |
| 45 | Электрические стеклоподъемники/стеклоподъемники в одно касание |
| 46 | Электрические дверные зеркала |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Не используется |
