Предохранители и реле Saab 9-2x (2005-2006)
Схемы относятся к указанным годам и вариантам Saab 9-2x (2005-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.
Расположение предохранителей Saab 9-2x 2005-2006 гг.
Предохранитель прикуривателя (розетка) в Saab 9-2x №4 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Расположение блока предохранителей

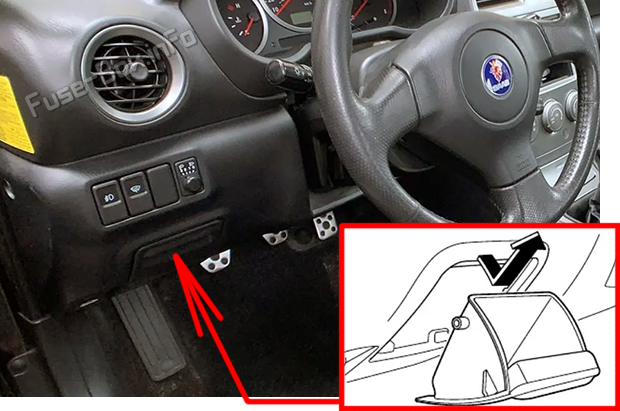

Предохранители расположены под панелью приборов за лотком для монет со стороны сиденья водителя. Чтобы снять лоток для монет, откройте крышку и вытащите лоток для монет.

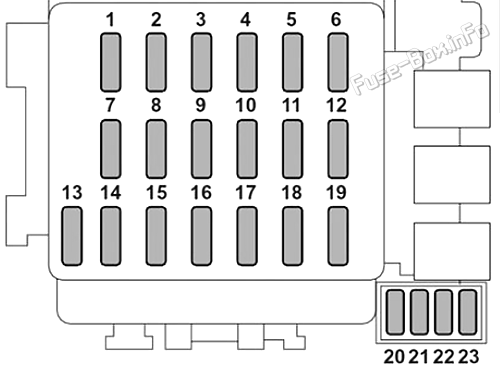

Схема блока предохранителей
| № | Усилитель рейтинг | Схема |
|---|---|---|
| 1 | 15A | Вентилятор отопителя |
| 2 | 15A | Вентилятор отопителя |
| 3 | 15A | дверной замок с электроприводом; Удаленный вход без ключа |
| 4 | 20A | Зажигалка; Зеркала заднего вида с дистанционным управлением |
| 5 | 10A | Задний свет; Парковочные огни |
| 6 | 15A | подушка безопасности SRS |
| 7 | 15A | Противотуманные фары |
| 8 | 20A | соленоид АБС |
| 9 | 15A | Радио |
| 10 | - | - |
| 11 | 15A | Система зажигания двигателя; подушка безопасности SRS; Система управления АКПП |
| 12 | 10A | Регулировка яркости освещения |
| 13 | 10A | Приборный щиток; лампа SRS |
| 14 | 10A | Стеклоочиститель и омыватель заднего стекла |
| 15 | 30A | Стеклоочиститель и омыватель лобового стекла |
| 16 | 20A | Стоп-сигнал |
| 17 | 15A | Кондиционер |
| 18 | 15A | Резервный свет; Круиз-контроль |
| 19 | 20A | Зеркальный обогреватель |
| 20 | - | - |
| 21 | 15A | Катушка зажигания (только модели без турбонаддува) |
| 22 | 10A | АБС зажигание |
| 23 | 20A | Подогрев сиденья |

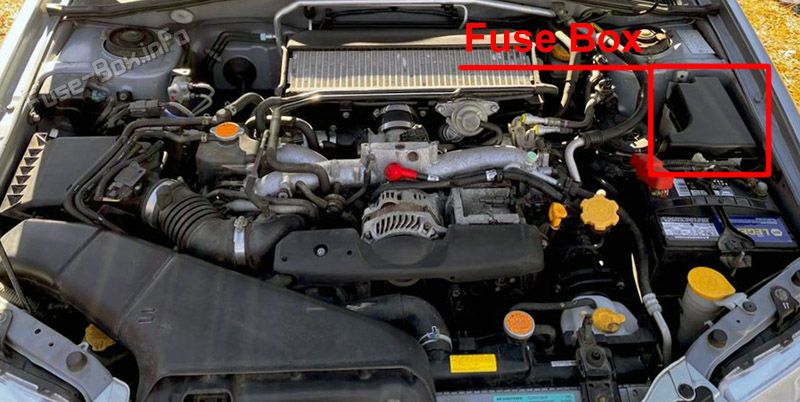

Расположение блока предохранителей

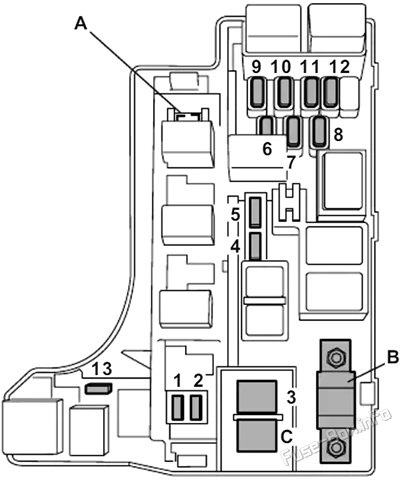

Схема блока предохранителей
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Разъем FWD (модели AT, кроме Turbo) | |
| B | Главный предохранитель | |
| C | Датчик двигателя (модели без турбонаддува) | |
| 1 | 20A | Вентилятор охлаждения радиатора (основной) |
| 2 | 20A | Вентилятор охлаждения радиатора (дополнительный) |
| 3 | 30A | АБС двигатель |
| 4 | 20A | Обогрев заднего стекла |
| 5 | 15A | аварийная сигнализация; Horn |
| 6 | 15A | Сигнальные огни поворота |
| 7 | 10A | Блок управления автоматической коробкой передач |
| 8 | 10A | Генератор |
| 9 | 15A | Фара (правая сторона) |
| 10 | 15A | Фара (левая сторона) |
| 11 | 20A | Выключатель освещения |
| 12 | 20A | Часы; Внутренний свет |
| 13 | 10A | Комбинированный клапан вторичного воздуха (только модели Turbo) |
Дополнительная информация: Saab 9-2x (2005-2006)
Saab 9-2X I производился шведской компанией в сотрудничестве с Subaru с 2004 по 2006 год и делит днище с универсалом Subaru Impreza II. 9-2X I был представлен в 2003 году на автосалоне в Лос-Анджелесе. Внешний вид и интерьер автомобиля были переработаны, чтобы соответствовать словарю дизайна бренда Saab. Модель 9-2X оснащалась мощными бензиновыми двигателями Boxer мощностью 165 и 227 л.с. Это также был первый автомобиль с полным приводом, произведенный Saab.
Первый блок предохранителей расположен внутри моторного отсека, а блок предохранителей приборной панели расположен в салоне автомобиля. Предохранитель с номером 17 отвечает за кондиционер и рассчитан на 15 ампер.
