Предохранители и реле Saab 900 NG 1994-1998
Схемы относятся к указанным годам и вариантам Saab 900 NG 1994-1998. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Saab 900 NG 1994-1998.

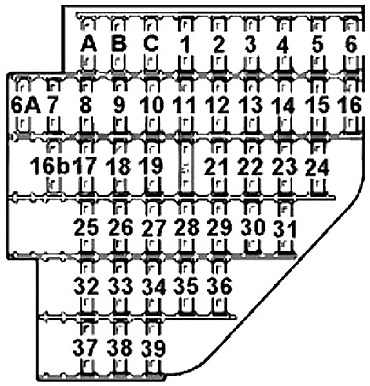

Блок предохранителей в салоне

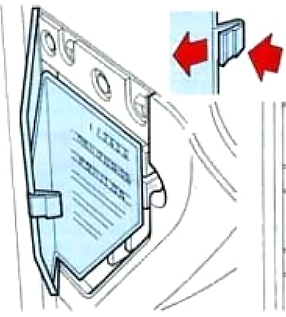

Блок предохранителей расположен под крышкой в торце приборной панели со стороны водителя.
| № | А | Функция |
|---|---|---|
| А | — | — |
| B | — | — |
| C | — | — |
| 1 | 30 | Обогрев заднего стекла и дверного зеркала |
| 2 | 15 | Индикатор направления |
| 3 | 30 | Вентилятор |
| 4 | 7,5 | Внутреннее освещение, силовая антенна |
| 5 | 30 | Сиденье с электроприводом (правое) |
| 6 | 30 | Зажигалка |
| 6B | — | — |
| 7 | 30 | 5-дверный хэтчбек: задние электрические стеклоподъемники |
| 7,5 | Кабриолет: двигатели дверных окон | |
| 8 | 15 | Стеклоочиститель заднего стекла |
| 9 | 15 | 1994-1996: Радио |
| 15 | 1997-1998: Блокировка переключения передач | |
| 10 | 30 | Sensonic |
| 11 | 7,5 | 1997-1998: Радио |
| 12 | 15 | Стоп-сигналы |
| 13 | 15 | Радио, разъем для передачи данных |
| 14 | 30 | Передние электрические стеклоподъемники |
| 15 | 20 | Дневные фары дальнего света (ДХО) |
| 16 | 30 | Переднее сиденье с электроприводом (левое) |
| 16B | 30 | Реле впрыска топлива |
| 17 | 15 | Приборы, Trionic SFI, Модуль управления трансмиссией (TCM), Противоугонная сигнализация, Sensonic |
| 18 | 15 | 1994-1996: Инструменты, подушка безопасности |
| 10 | 1997-1998: подушки безопасности. | |
| 19 | 15 | ABS, реле кондиционера, реле воздушного насоса (1997-1998) |
| 20 | 20 | Передние сиденья с подогревом, центральный замок |
| 21 год | 10 | Кондиционер, автоматический климат-контроль (ACC), ICE (интегрированная центральная электроника) |
| 22 | 15 | Система круиз-контроля |
| 23 | 20 | Противоугонная сигнализация, Телефон |
| 24 | 10 | 1994-1996: БТР |
| 25 | 30 | 1994-1996: Центральный замок, усилитель |
| 15 | 1997-1998: Центральный замок (крышка багажника / задняя дверь), усилитель. | |
| 26 | 7,5 | 1997-1998: подогрев задних сидений |
| 27 | 15 | Полный и ближний свет, автоматический климат-контроль (ACC) |
| 28 | 30 | Система контроля тяги (TCS), Trionic SFI, Motronic SFI, впрыск топлива |
| 29 | 7,5 | 1994-1996: Правые габаритные огни |
| 10 | 1997-1998: Правые габаритные огни, освещение номерного знака, переключатель диммера. | |
| 30 | 10 | Левый габаритный свет |
| 31 год | 15 | 1994-1996: фонари заднего хода, дворники |
| 20 | 1997-1998: дворники, фонари заднего хода. | |
| 32 | 10 | 1994-1996: Топливный насос |
| 15 | 1997-1998: Топливный насос. | |
| 33 | 30 | 1994-1996: указатель направления |
| 15 | 1997-1998: подогрев задних сидений | |
| 34 | 10 | Приборы, информационный дисплей Saab (SID), модуль управления коробкой передач (TCM) |
| 35 год | 10 | ICE (интегрированная центральная электроника) |
| 36 | 10 | Пусковой двигатель |
| 37 | 10 | Задние противотуманные фары |
| 38 | 7,5 | 1994-1996: Датчик кислорода с подогревом |
| 25 | 1997-1998: Датчик кислорода с подогревом (лямбда) | |
| 39 | — | — |

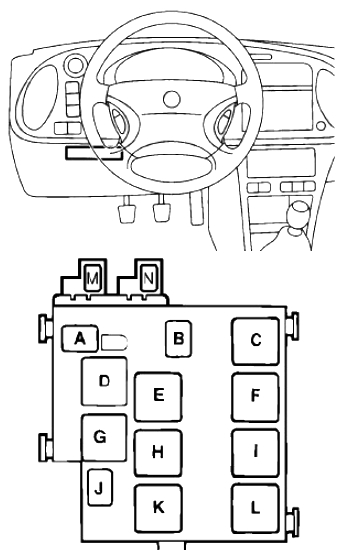

Блок реле
Он находится под приборной панелью.
| № | Реле |
|---|---|
| А | Задний противотуманный свет |
| B | Резервные огни |
| C | Shift Lock |
| D | Стеклоочиститель заднего стекла |
| E | Замок зажигания |
| F | Перегретый трехкомпонентный каталитический нейтрализатор EXH |
| грамм | Стеклоочистители |
| ЧАС | Обогреватель заднего стекла и зеркало |
| я | Топливный насос |
| J | Насос омывающей жидкости |
| K | Стартер |
| L | Система впрыска топлива |
| N | Задние сиденья с подогревом |

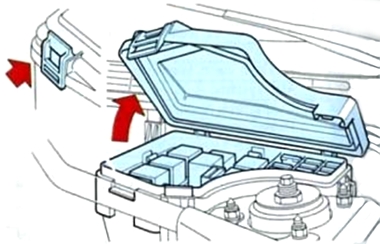

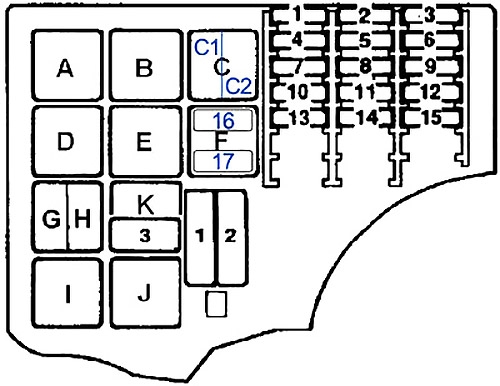

Блок предохранителей в моторном отсеке
Он находится в задней части моторного отсека.
| № | А | Функция |
|---|---|---|
| 1 | 10 | Рог |
| 2 | 15 | Противотуманные огни |
| 3 | 40 | Вентилятор радиатора (низкая скорость) |
| 4 | 10 | Вакуумный насос |
| 5 | 15 | Реле компрессора кондиционера |
| 6 | 15 | 1994-1996: Левый ближний свет |
| 10 | 1997-1998: Левый ближний свет | |
| 7 | 15 | 1994-1996: правый ближний свет |
| 10 | 1997-1998: правый ближний свет | |
| 8 | 15 | 1994-1996: Левый дальний свет |
| 10 | 1997-1998: Левый дальний свет | |
| 9 | 15 | 1994-1996: Правый дальний свет |
| 10 | 1997-1998: Правый дальний свет | |
| 10 | 7,5 | Дворники фар |
| 11 | 10 | 1994-1996: Регулировка света фар |
| 12 | 10 | Клапан вторичного воздуха |
| 13 | 7,5 | 1997-1998: APC |
| 14 | 7,5 | 1997-1998: прожекторы |
| 15 | — | — |
| 16 | 60 | 1997-1998: Нагревательные пластины |
| 17 | 30 | 1997-1998: Воздушный насос, впрыск вторичного воздуха |
| 1 млн | 30 | Вентилятор радиатора (высокая скорость) |
| 2 млн | 60 | 1994-1996: АБС |
| 50 | 1997-1998: АБС | |
| 3 млн | 30 | 1994-1996: Насос подачи вторичного воздуха |
| А | Освещение | |
| Ближний свет | ||
| B | Дальний и ближний свет | |
| Дальний свет | ||
| C | 1994-1996: Насос подачи вторичного воздуха | |
| C1 | 1997-1998: Регулирующий клапан вторичного воздуха | |
| C2 | 1997-1998: вакуумный насос | |
| D | Вентилятор радиатора (низкая скорость) | |
| E | Проверка сборки | |
| F | Противотуманные огни | |
| грамм | Рог | |
| ЧАС | 1994-1996: Регулирующий клапан вторичного воздуха | |
| 1997-1998: Противотуманные фары | ||
| я | Вентилятор радиатора (высокая скорость) | |
| J | Кондиционер и автоматический климат-контроль (ACC) | |
| K | 1997-1998 (Motronic): насос вторичного воздуха | |
| 1997-1998 (Trionic): нагревательные пластины | ||

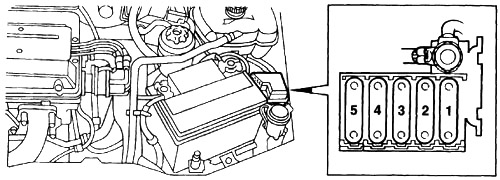

Блок плавкой вставки
| № | А | Цепь защищена |
|---|---|---|
| 1 | 60 | Источник питания для предохранителей: 1, 4, 11, 13, 17, 23, 24, 25, 26 и 34 |
| 2 | 60 | Источник питания для предохранителей: 2, 5, 10, 12, 16, 27, 28, 33 и 35 |
| 3 | 60 | Источник питания предохранителя 20 замка зажигания |
| 4 | 60 | Электропитание предохранителя 21 замка зажигания |
| 5 | 60 | Блок питания для системы управления капотом кабриолета |
