Предохранители и реле Saab 9-7x (2004-2009)

Схемы относятся к указанным годам и вариантам Saab 9-7x (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.

Расположение предохранителей Saab 9-7x 2004-2009 гг.

Оглавление

Блок предохранителей под задним сиденьем

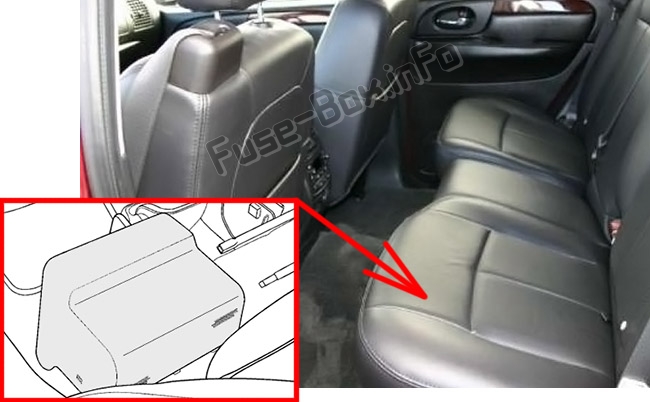

Расположение блока предохранителей

Задний блок предохранителей под сиденьем расположен со стороны водителя под сиденьем второго ряда.
Потяните подушку сиденья вперед, чтобы получить доступ к блоку предохранителей. Расположение блока предохранителей

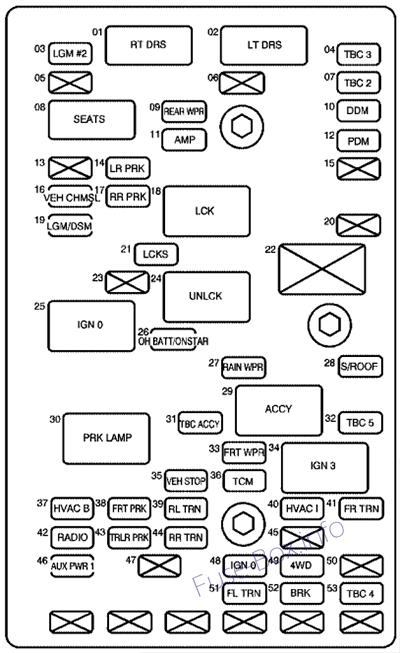

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей под задним сиденьем

№	Применение
01	Модуль управления правой дверью
02	Модуль управления левой дверью
03	Модуль Endgate 2
04	Контроллер кузова грузовика 3
05	Пустой
06	Пустой
07	Контроллер кузова грузовика 2
08	Сиденья с электроприводом
09	Задний стеклоочиститель
10	Модуль водительской двери
11	Усилитель
12	Модуль пассажирской двери
13	Пустой
14	Левые задние габаритные огни
15	Пустой
16	Стоп-сигнал по центру автомобиля
17	Правые задние габаритные огни
18	Замки
19	Модуль задней двери/модуль сиденья водителя
20	Пустой
21	Замки
23	Пустой
24	Разблокировать
25	Зажигание 0
26	Верхний аккумулятор/система OnStar
27	Дворники Rainsense
28	Люк на крыше
29	Аксессуар
30	Парковочные огни
31	Аксессуар контроллера кузова грузовика
32	Контроллеры кузова грузовика
33	Передние дворники
34	Зажигание 3
35	Остановка автомобиля
36	Модуль управления коробкой передач
37	Тепло Вентиляция Кондиционирование воздуха B
38	Передние стояночные огни
39	Задний левый указатель поворота
40	Отопление, вентиляция, кондиционирование 1
41	Передний правый указатель поворота
42	Радио
43	Трейлерный парк
44	Задний правый указатель поворота
45	Пустой
46	Вспомогательная мощность 1
47	Пустой
48	Зажигание 0
49	Не используется
50	Пустой
51	Передний левый указатель поворота
52	Тормоза
53	Контроллер кузова грузовика 4

Блок предохранителей в моторном отсеке

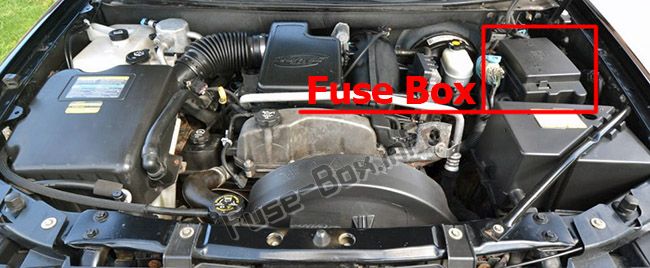

Расположение блока предохранителей

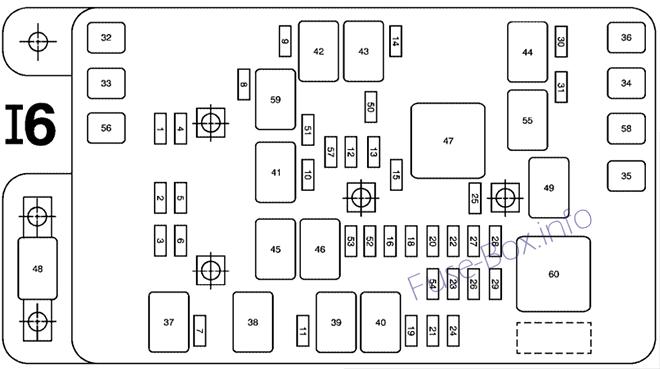

Схема блока предохранителей (2004, 2005 — двигатель L6)

Назначение предохранителей и реле в моторном отсеке (L6 - 2004, 2005)

№	Применение
1	Пневмоподвеска с электронным управлением
2	Дальний свет фары со стороны пассажира
3	Фара ближнего света со стороны пассажира
4	Резервный трейлер
5	Дальний свет фары со стороны водителя
6	Ближний свет фары со стороны водителя
7	Шайба
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
14	Катушки зажигания
15	Электрические регулируемые педали
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя (DIC)
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервное копирование
28	Модуль управления силовым агрегатом I
29	Датчик кислорода
30	Кондиционирование воздуха
31	Контроллер кузова грузовика 1
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Модуль драйвера фары
54	ВОЗДУХА. соленоид
57	Зажигание А
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Фара со стороны водителя
36	Двигатель вентилятора
56	Сигнал поворота прицепа, стоп-сигнал
58	Фара со стороны пассажира
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
55	ВОЗДУХА. соленоид
59	Фара ближнего света
60	Зажигание 1

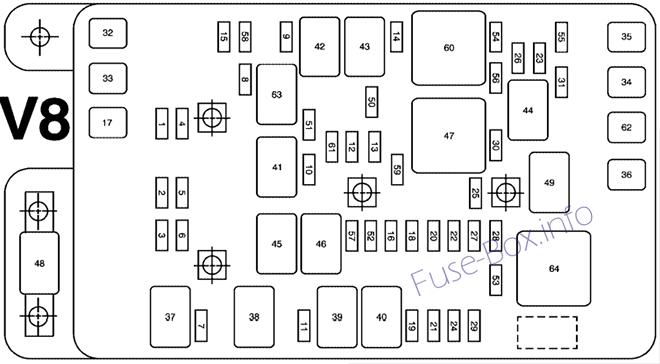

Схема блока предохранителей (2004, 2005 — двигатель V8)

Назначение предохранителей и реле в моторном отсеке (V8 - 2004, 2005)

№	Применение
1	Пневматическая подвеска с электрическим управлением
2	Дальний свет фары со стороны пассажира
3	Фара ближнего света со стороны пассажира
4	Резервный трейлер
5	Дальний свет фары со стороны водителя
6	Ближний свет фары со стороны водителя
7	Шайба
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
14	Катушки зажигания
15	Модуль управления коробкой передач/бастер
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервное копирование
28	Модуль управления двигателем 1
29	Модуль управления двигателем
30	Кондиционирование воздуха
31	Форсунка банка А
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Передача инфекции
54	Кислородный датчик В
55	Кислородный датчик А
56	Банк форсунок B
57	Модуль драйвера фары
58	Контроллер кузова грузовика 1
59	Электрические регулируемые педали
61	Зажигание А
17	Сигнал поворота прицепа, стоп-сигнал
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Двигатель вентилятора
36	Фара со стороны водителя
62	Фара со стороны пассажира
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
60	Силовой агрегат
63	Фара ближнего света
64	Зажигание 1

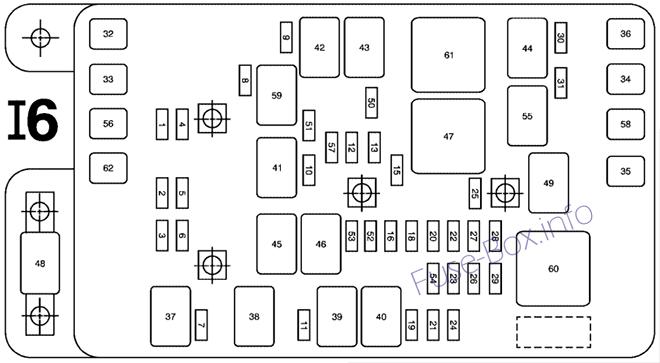

Схема блока предохранителей (2006 г. - двигатель L6)

Назначение предохранителей и реле в моторном отсеке (L6 - 2006 г.)

№	Применение
1	Пневмоподвеска с электронным управлением
2	Дальний свет фары со стороны пассажира
3	Фара ближнего света со стороны пассажира
4	Резервный трейлер
5	Дальний свет фары со стороны водителя
6	Ближний свет фары со стороны водителя
7	Шайба
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
15	Электрические регулируемые педали
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя (DIC)
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервное копирование
28	Модуль управления силовым агрегатом I
29	Датчик кислорода
30	Кондиционирование воздуха
31	Контроллер кузова грузовика 1
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Модуль драйвера фары
54	Соленоид реактора с нагнетанием воздуха
57	Зажигание А
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Фара со стороны водителя
36	Двигатель вентилятора
56	Сигнал поворота прицепа, стоп-сигнал
58	Фара со стороны пассажира
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
55	Соленоид реактора с нагнетанием воздуха
59	Фара ближнего света
60	Зажигание 1
61	Силовой агрегат
62	Система повышения устойчивости автомобиля (StabiliTrak)

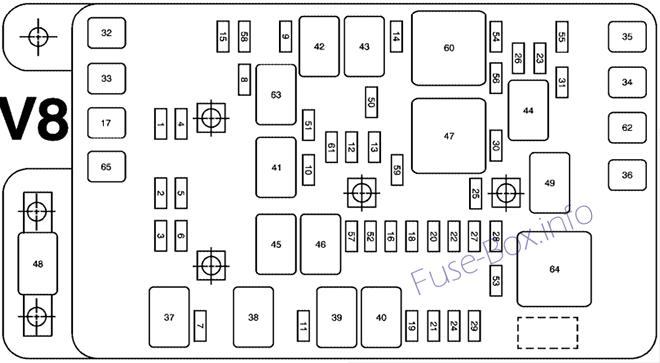

Схема блока предохранителей (2006 г. - двигатель V8)

Назначение предохранителей и реле в моторном отсеке (V8 - 2006 г.)

№	Применение
1	Пневматическая подвеска с электрическим управлением
2	Дальний свет фары со стороны пассажира
3	Ближний свет фары со стороны пассажира
4	Резервный трейлер
5	Дальний свет фар со стороны водителя
6	Ближний свет фары со стороны водителя
7	Шайба
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
14	Катушки зажигания
15	Модуль управления коробкой передач/бастер
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервное копирование
28	Модуль управления двигателем 1
29	Модуль управления двигателем
30	Кондиционирование воздуха
31	Форсунка банка А
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Передача инфекции
54	Кислородный датчик В
55	Кислородный датчик А
56	Банк форсунок B
57	Модуль драйвера фары
58	Контроллер кузова грузовика 1
59	Электрические регулируемые педали
61	Зажигание А
17	Сигнал поворота прицепа, стоп-сигнал
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Двигатель вентилятора
36	Фара со стороны водителя
62	Фара со стороны пассажира
65	Система повышения устойчивости автомобиля (StabiliTrak®)
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
60	Силовой агрегат
63	Фара ближнего света
64	Зажигание 1

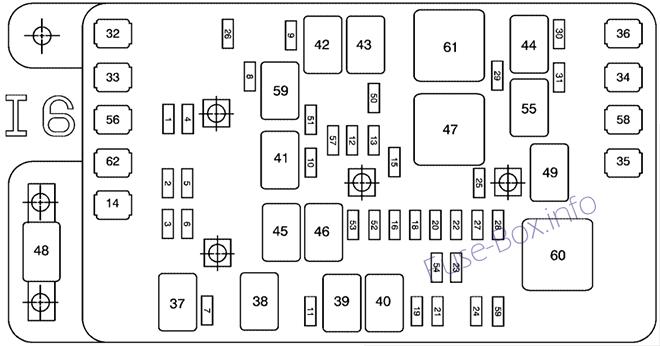

Схема блока предохранителей (2007, 2008 — двигатель L6)

Назначение предохранителей и реле в моторном отсеке (L6 — 2007, 2008)

№	Применение
1	Пневмоподвеска с электронным управлением
2	Дальний свет фары со стороны пассажира
3	Ближний свет фары со стороны пассажира
4	Резервный трейлер
5	Дальний свет фар со стороны водителя
6	Ближний свет фары со стороны водителя
7	Стеклоочиститель
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
15	Электрические регулируемые педали
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя (DIC)
25	Тормоз Блокировка переключения передач
26	Контейнер модуля управления коробкой передач (TCM)
27	Резервное копирование
28	Модуль управления силовым агрегатом 1
29	Датчик кислорода
30	Кондиционирование воздуха
31	Контроллер кузова грузовика 1
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Модуль драйвера фары
54	Соленоид реактора с нагнетанием воздуха
57	Зажигание А1
59	Регулируемое управление напряжением
14	Прицеп стоп-сигнал/сигнал поворота
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Фара со стороны водителя
36	Двигатель вентилятора
56	Воздушный насос
58	Фара со стороны пассажира
62	Система повышения устойчивости автомобиля (StabiliTrak)
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Стеклоочиститель/омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
55	Соленоид реактора с нагнетанием воздуха
59	Фара ближнего света
60	Зажигание 1
61	Силовой агрегат
62	Система повышения устойчивости автомобиля (StabiliTrak)

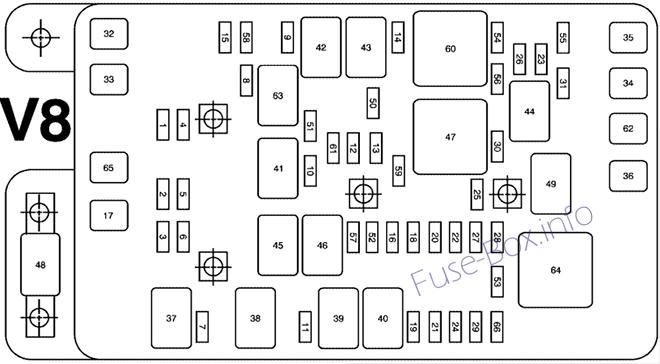

Схема блока предохранителей (2007, 2008 — двигатель V8)

Назначение предохранителей и реле в моторном отсеке (V8 — 2007, 2008)

№	Применение
1	Пневматическая подвеска с электрическим управлением
2	Дальний свет фары со стороны пассажира
3	Ближний свет фары со стороны пассажира
4	Резервный трейлер
5	Дальний свет фар со стороны водителя
6	Ближний свет фары со стороны водителя
7	Стеклоочиститель
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
14	Катушки зажигания
15	Модуль управления коробкой передач/бастер
16	Зажигание Б
18	Система подушек безопасности
19	Электрический тормоз
20	Охлаждающий вентилятор
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервное копирование
28	Модуль управления двигателем 1
29	Модуль управления двигателем
30	Кондиционирование воздуха
31	Форсунка банка А
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Передача инфекции
54	Кислородный датчик В
55	Кислородный датчик А
56	Банк форсунок B
57	Модуль драйвера фары
58	Контроллер кузова грузовика 1
59	Электрические регулируемые педали
61	Зажигание А1
66	Регулируемое управление напряжением
17	Сигнал поворота прицепа, стоп-сигналы
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	Двигатель вентилятора
36	Фара со стороны водителя
62	Фара со стороны пассажира
65	Система повышения устойчивости автомобиля (StabiliTrak)
48	Батарея приборной панели

Реле:
37	Омыватель фар
38	Задний стеклоочиститель
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
45	Охлаждающий вентилятор
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
60	Силовой агрегат
63	Фара ближнего света
64	Зажигание 1

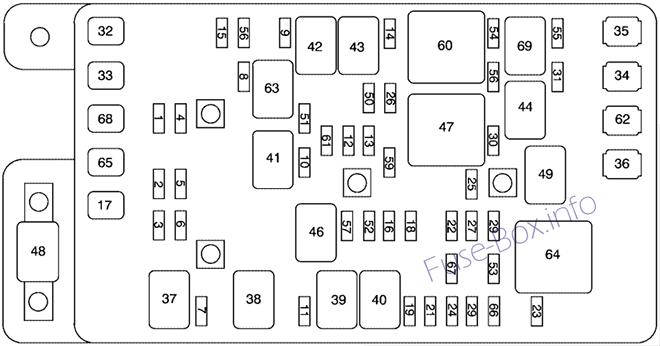

Схема блока предохранителей (2009 г.)

Назначение предохранителей и реле в моторном отсеке (2009 г.)

№	Применение
1	Пневмоподвеска с электронным управлением
2	Дальний свет фар со стороны пассажира
3	Фара ближнего света со стороны пассажира
4	Резервный трейлер
5	Дальний свет фар со стороны водителя
6	Ближний свет фар со стороны водителя
7	Стеклоочиститель
8	Автоматическая раздаточная коробка
9	Омыватель ветрового стекла
10	Модуль управления силовым агрегатом B
11	Противотуманные фары
12	Стоп-сигнал
13	Зажигалка
14	Катушки зажигания
15	Канистра модуля управления коробкой передач
16	Зажигание Б
18	Воздушная подушка
19	Электрический тормоз
21	Horn
22	Зажигание Е
23	Электронное управление дроссельной заслонкой
24	Комбинация приборов/Информационный центр водителя (DIC)
25	Тормоз Блокировка переключения передач
26	Двигатель 1
27	Резервные лампы
28	Модуль управления двигателем 1
29	Модуль управления двигателем
30	Кондиционирование воздуха
31	Инжектор 1
50	Поворот прицепа со стороны пассажира
51	Поворот прицепа со стороны водителя
52	Аварийные мигалки
53	Передача инфекции
54	Кислородный датчик В
55	Кислородный датчик А
56	Инжектор Б
57	Модуль привода фары
58	Компьютер/контроллер кузова грузовика
59	Электрические регулируемые педали
61	Зажигание А1
66	Регулируемое управление напряжением
67	Воздушный соленоид
17	Прицеп стоп-сигнал/сигнал поворота
32	Трейлер
33	Антиблокировочная тормозная система
34	Зажигание А
35	воздуходувка
36	Фара со стороны водителя
62	Фара со стороны пассажира
65	Система повышения устойчивости автомобиля (StabiliTrak)
68	Воздушный насос
48	Батарея приборной панели

Реле:
37	Стеклоочиститель фар
38	Стеклоочиститель/омыватель заднего стекла
39	Противотуманные фары
40	Horn
41	Топливный насос
42	Омыватель ветрового стекла
43	Фара дальнего света
44	Кондиционирование воздуха
46	Модуль драйвера фары
47	Стартер
49	Электрические регулируемые педали
60	Силовой агрегат
63	Фары ближнего света
64	Зажигание 1
69	Воздушный соленоид

Дополнительная информация: Saab 9-7x (2004-2009)

Saab 9-2X I производился шведской компанией в сотрудничестве с Subaru с 2004 по 2006 год и делит днище с универсалом Subaru Impreza II. 9-2X I был представлен в 2003 году на автосалоне в Лос-Анджелесе. Внешний вид и интерьер автомобиля были переработаны, чтобы соответствовать словарю дизайна бренда Saab. Модель 9-2X оснащалась мощными бензиновыми двигателями Boxer мощностью 165 и 227 л.с. Это также был первый автомобиль с полным приводом, произведенный Saab.

Первый блок предохранителей расположен внутри моторного отсека, а блок предохранителей приборной панели расположен в салоне автомобиля. Предохранитель с номером 17 отвечает за кондиционер и рассчитан на 15 ампер.
