Предохранители и реле Saab 9-5 (2010-2012)
Схемы относятся к указанным годам и вариантам Saab 9-5 (2010-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.
Расположение предохранителей Saab 9-5 2010-2012
Предохранители прикуривателя (розетка) в Saab 9-5 Это предохранители № 7 (розетка), № 26 (розетка багажника) в блоке предохранителей панели приборов и № 25 (розетки питания) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

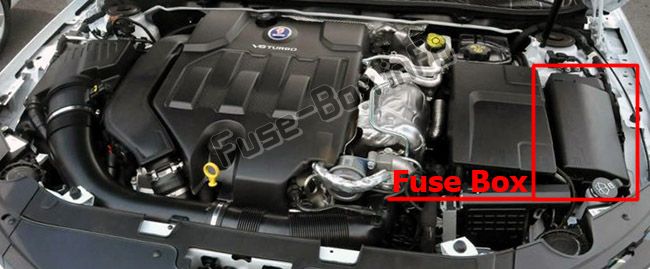

Расположение блока предохранителей
Блок предохранителей находится в передней левой части моторного отсека.

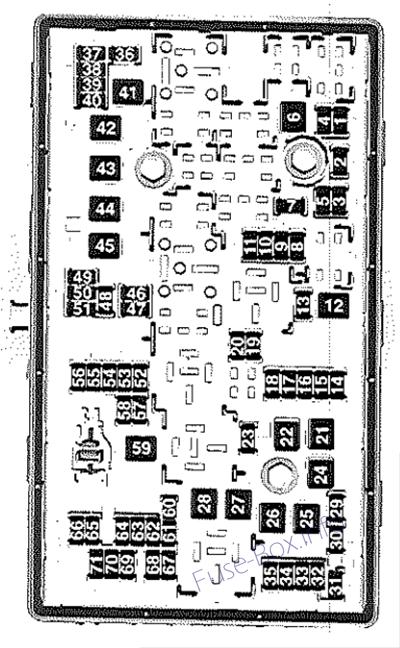

Схема блока предохранителей
Назначение предохранителей в моторном отсеке | No. | Схема |
|---|---|
| 1 | Модуль управления коробкой передач |
| 2 | Модуль управления двигателем |
| 3 | - |
| 4 | - |
| 5 | Блок управления зажиганием / коробкой передач / блок управления двигателем |
| 6 | Стеклоочиститель |
| 7 | - |
| 8 | Система впрыска топлива/зажигания |
| 9 | Система впрыска топлива/зажигания |
| 10 | Модуль управления двигателем |
| 11 | Лямбда-зонд |
| 12 | Стартер |
| 13 | Датчик обогрева дроссельной заслонки |
| 14 | Освещение |
| 15 | - |
| 16 | Вакуумный насос/модуль компаса |
| 17 | Зажигание / подушка безопасности |
| 18 | Адаптивное переднее освещение |
| 19 | Адаптивное переднее освещение |
| 20 | Зажигание |
| 21 | Задние электрические стеклоподъемники |
| 22 | ABS |
| 23 | Рулевое управление с переменным усилием |
| 24 | Передние электрические стеклоподъемники |
| 25 | Розетки |
| 26 | ABS |
| 27 | Электрический стояночный тормоз |
| 28 | Обогрев заднего стекла |
| 29 | Левое сиденье с электроприводом |
| 30 | Правое сиденье с электроприводом |
| 31 | Система кондиционирования воздуха |
| 32 | Модуль управления кузовом |
| 33 | Подогрев передних сидений |
| 34 | - |
| 35 | Информационно-развлекательная система |
| 36 | - |
| 37 | Правый дальний свет |
| 38 | Левый дальний свет |
| 39 | - |
| 40 | Насос после кипячения |
| 41 | Вакуумный насос |
| 42 | Вентилятор радиатора |
| 43 | - |
| 44 | Система омывателя фар |
| 45 | Вентилятор радиатора |
| 46 | Клемма 87/главное реле |
| 47 | Лямбда-зонд |
| 48 | Противотуманные огни |
| 49 | Правый ближний свет |
| 50 | Левый ближний свет |
| 51 | Horn |
| 52 | Зажигание |
| 53 | Зажигание / вентиляция передних сидений |
| 54 | Зажигание |
| 55 | Электрические стеклоподъемники / складывание зеркал |
| 56 | Омыватель ветрового стекла |
| 57 | Зажигание |
| 58 | - |
| 59 | - |
| 60 | Обогрев зеркал |
| 61 | Обогрев зеркал |
| 62 | Соленоид вентиляции канистры |
| 63 | Датчик заднего стекла |
| 64 | Адаптивное переднее освещение |
| 65 | Horn |
| 66 | - |
| 67 | Модуль управления топливной системой |
| 68 | - |
| 69 | Датчик батареи |
| 70 | Датчик дождя |
| 71 | Электронное питание кузова |
Блок предохранителей панели приборов
Блок предохранителей панели приборов

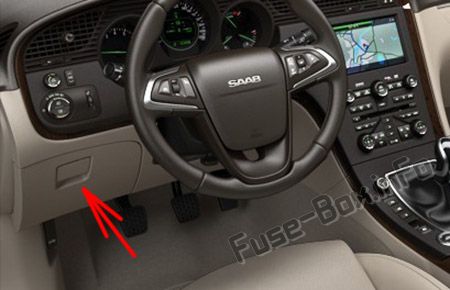

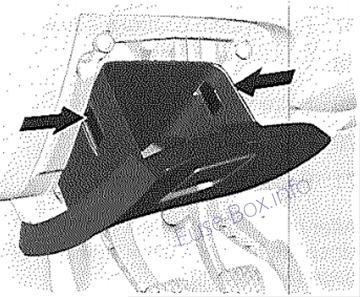

Расположение блока предохранителей
Блок предохранителей находится за вещевым отсеком в приборной панели.

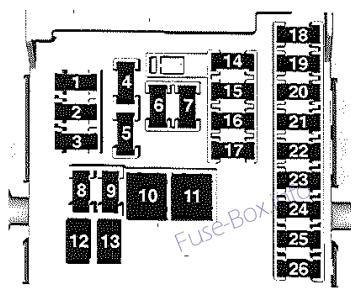

Схема блока предохранителей
| No. | Схема |
|---|---|
| 1 | Информационно-развлекательная система, информационный дисплей |
| 2 | Блок управления кузовом |
| 3 | Блок управления кузовом |
| 4 | Информационно-развлекательная система, информационный дисплей |
| 5 | Информационно-развлекательная система, информационный дисплей |
| 6 | - |
| 7 | Розетка |
| 8 | Блок управления кузовом |
| 9 | Блок управления кузовом |
| 10 | Блок управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | - |
| 13 | - |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Центральный замок |
| 17 | Система кондиционирования воздуха |
| 18 | Транспортный предохранитель |
| 19 | Память |
| 20 | - |
| 21 | Инструмент |
| 22 | Зажигание |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | - |
| 26 | Багажник с розеткой |
Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке

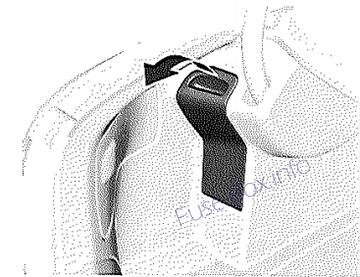

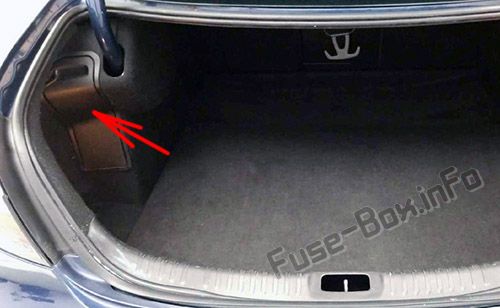

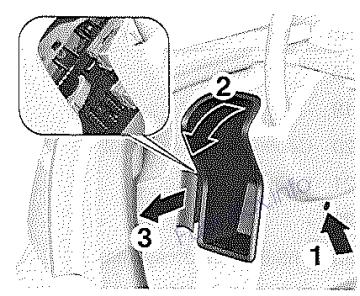

Расположение блока предохранителей
Блок предохранителей находится с левой стороны багажника за ящиком для хранения.

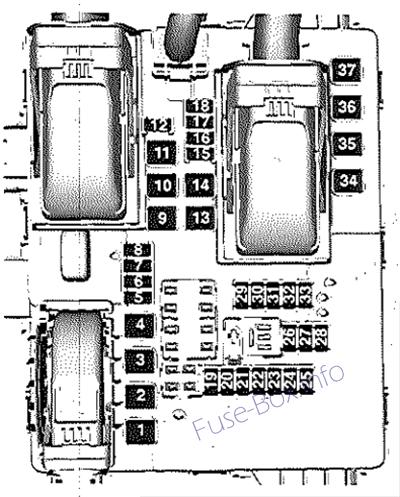

Схема блока предохранителей
| № цепи | |
|---|---|
| 1 | Центральный замок |
| 2 | Кондиционирование воздуха |
| 3 | - |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | Нагреватель охлаждающей жидкости |
| 11 | Сиденья с электроприводом |
| 12 | Сиденье с памятью |
| 13 | - |
| 14 | - |
| 15 | - |
| 16 | - |
| 17 | Обогрев сидений |
| 18 | - |
| 19 | - |
| 20 | Сиденье водителя с вентилятором охлаждения |
| 21 | Зажигание |
| 22 | - |
| 23 | Противоугонная система |
| 24 | Габаритный свет левый |
| 25 | Габаритный свет правый |
| 26 | Освещение |
| 27 | Освещение |
| 28 | - |
| 29 | Транспортный предохранитель |
| 30 | Транспортный предохранитель |
| 31 | Система подвески, Ассистент дальнего света, Круиз-контроль, Предупреждение о выходе из полосы движения |
| 32 | Детектор боковых препятствий |
| 33 | Перекрестный привод |
| 34 | - |
| 35 | Центральный замок |
| 36 | Сиденья с электроприводом |
| 37 | - |
