Предохранители и реле Saab 9-5 (1997-2009)
Схемы относятся к указанным годам и вариантам Saab 9-5 (1997-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.
Расположение предохранителей Saab 9-5 1997-2009 гг.
Предохранитель прикуривателя (розетка) в Saab 9-5 Это предохранитель №34 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Блок реле находится под приборной панелью.

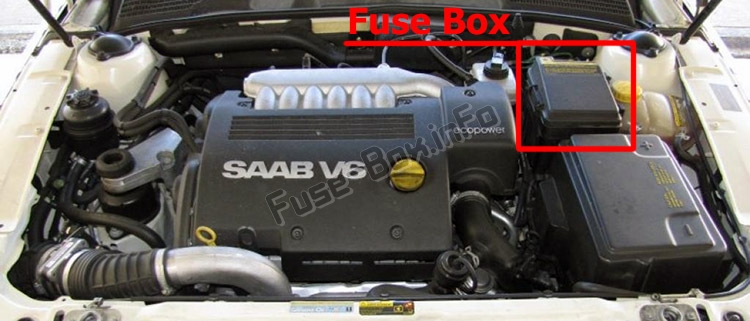

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2000

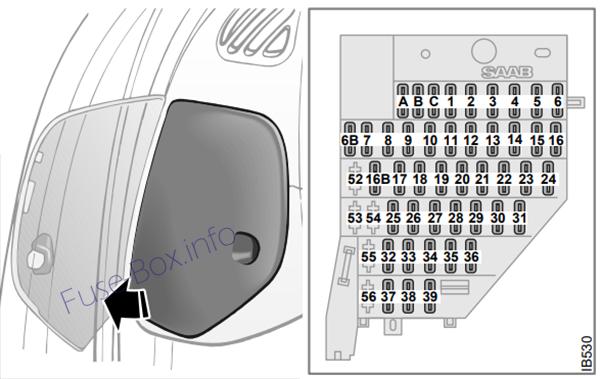

Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 25 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7,5 | Электрические зеркала заднего вида; ИГРАЛЬНАЯ КОСТЬ |
| 1 | 15 | Стоп-сигналы; переопределение блокировки переключения |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни, левый |
| 4 | 30 | Габаритные огни, прав. |
| 5 | 7,5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа |
| 6B | 5 | Стоп-сигналы, прицеп |
| 7 | 10 | Впрыск топлива |
| 8 | 15 | Освещение багажника; подсветка дверей; СИД; автомобильный телефон |
| 9 | 15 | Аудио система; диагностический прибор |
| 10 | 15 | Функция памяти, зеркала заднего вида; подогрев заднего сиденья |
| 11 | 30 | Центральный замок; электрически регулируемое пассажирское сиденье |
| 12 | 7,5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 15 | Датчик кислорода с подогревом (каталитический нейтрализатор) |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | — |
| 17 | 20 | Система управления двигателем |
| 18 | 7,5 | Обогрев двери-зеркала |
| 19 | 20 | Топливный насос |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь |
| 21 | 10 | Аудио система; зеркало заднего вида с функцией автоматического затемнения |
| 22 | 40 | салонный вентилятор; воздушный насос (только V6) |
| 23 | 15 | Люк на крыше |
| 24 | 40 | Обогрев заднего стекла |
| 25 | 30 | Водительское сиденье с электрорегулировкой; лючок топливного бака |
| 26 | 7,5 | тормоза с АБС; АКК |
| 27 | 10 | Система управления двигателем |
| 28 | 7,5 | Подушка безопасности (SRS) |
| 29 | 7,5 | Автоматическая коробка передач |
| 30 | 7,5 | Пусковой двигатель |
| 31 | 7,5 | Круиз-контроль; водяной клапан |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7,5 | Переключатель указателей поворота |
| 34 | 30 | Зажигалка |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники; противотуманные фары, передние |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | Соленоид аварийного режима (автоматическая коробка передач) |
| 52-56 | Запасные предохранители |

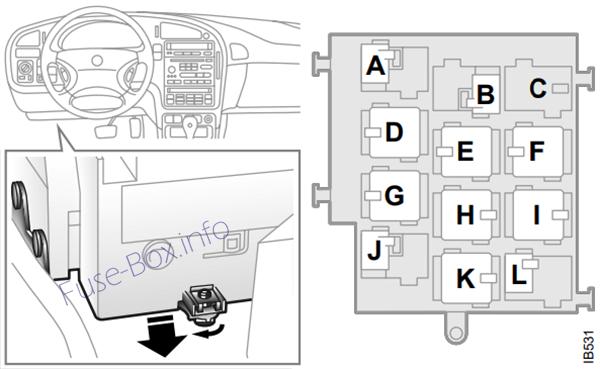

Панель реле
| # | Функция |
|---|---|
| A | - |
| B | Электрообогрев заднего сиденья |
| C | - |
| D | - |
| E | Главное реле (система управления двигателем) |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | Фонари заднего хода |
| K | Реле стартера |
| L | Функция хромого дома |

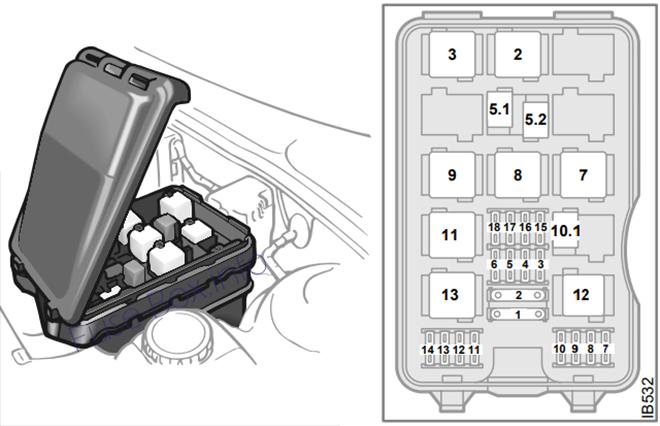

Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 60 | ABS (максимальный предохранитель) |
| 2 | — | — |
| 3 | 15 | Horn |
| 4 | 10 | Стеклоочиститель заднего стекла (9-5 универсал) |
| 5 | 15 | Противотуманные фары (передний спойлер) |
| 6 | 30 | Вентилятор радиатора, высокая скорость |
| 7 | 15 | Фара ближнего света, правая |
| 8 | 15 | Фара дальнего света, правая |
| 9 | 15 | Фара ближнего света, левая |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 10 | Регулировка длины луча фар (только на некоторых рынках); омыватели/дворники фар |
| 12 | Прожекторы (аксессуар) | |
| 13 | 15 | Автопроверка огней |
| 14 | 10 | кондиционер; сирена автомобильной сигнализации |
| 15 | 30 | Вентилятор радиатора |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| Реле: | ||
| 1 | Омыватель передний/задний | |
| 2 | Фара ближнего света | |
| 3 | Фара дальнего света | |
| 4 | Дополнительные фары (аксессуар) | |
| 5.1 | Horn | |
| 5.2 | — — | |
| 6 | Стеклоочиститель, задний (9-5 Wagon) | |
| 7 | Вентилятор радиатора, низкая скорость | |
| 8 | Вентилятор радиатора, высокая скорость, левый вентилятор | |
| 9 | компрессор кондиционера | |
| 10.1 | Передние противотуманные фары | |
| 10.2 | Стеклоочистители фар | |
| 11 | Дворники | |
| 12 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 13 | Автопроверка фар |
2001
Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7,5 | Электрические зеркала заднего вида; ИГРАЛЬНАЯ КОСТЬ |
| 1 | 15 | Стоп-сигналы; переопределение блокировки переключения |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни, левый |
| 4 | 10 | Габаритные огни, прав. |
| 5 | 7,5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа |
| 6B | 5 | Стоп-сигналы, прицеп |
| 7 | 10 | Впрыск топлива |
| 8 | 15 | Освещение багажника; замок багажника; подсветка дверей; СИД; автомобильный телефон |
| 9 | 15 | Аудио система; диагностический прибор; CD-чейнджер |
| 10 | 15 | Функция памяти, зеркала заднего вида; подогрев заднего сиденья |
| 11 | 30 | Центральный замок; электрически регулируемое пассажирское сиденье |
| 12 | 7,5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 15 | Датчик кислорода с подогревом (каталитический нейтрализатор) |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | — |
| 17 | 20 | Система управления двигателем |
| 18 | 7,5 | Обогрев двери-зеркала |
| 19 | 20 | Топливный насос |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь |
| 21 | 10 | Аудио система; зеркало заднего вида с функцией автоматического затемнения; телематика |
| 22 | 40 | салонный вентилятор; воздушный насос (только 3,0 т V6) |
| 23 | 15 | Люк на крыше |
| 24 | 40 | Обогрев заднего стекла |
| 25 | 30 | Водительское сиденье с электрорегулировкой; лючок топливного бака |
| 26 | 7,5 | тормоза с АБС; АКК |
| 27 | 10 | Система управления двигателем |
| 28 | 7,5 | Подушка безопасности (SRS) |
| 29 | 7,5 | Автоматическая коробка передач |
| 30 | 7,5 | Пусковой двигатель |
| 31 | 7,5 | Круиз-контроль; водяной клапан; противотуманные фары, передние |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7,5 | Переключатель указателей поворота |
| 34 | 30 | Зажигалка |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники; датчик дождя |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | Соленоид аварийного режима (автоматическая коробка передач) |
| 52-56 | Запасные предохранители |
Панель реле
| # | Функция |
|---|---|
| A | - |
| B | Электрообогрев заднего сиденья |
| C | - |
| D | - |
| E | Главное реле (система управления двигателем) |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | Фонари заднего хода |
| K | Реле стартера |
| L | Функция хромого дома |
Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 60 | ABS (максимальный предохранитель) |
| 2 | — | — |
| 3 | 15 | Horn |
| 4 | 10 | Стеклоочиститель заднего стекла (9-5 универсал) |
| 5 | 15 | Противотуманные фары (передний спойлер) |
| 6 | 30 | Вентилятор радиатора, высокая скорость |
| 7 | 15 | Фара ближнего света, правая |
| 8 | 15 | Фара дальнего света, правая |
| 9 | 15 | Фара ближнего света, левая |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 10 | Регулировка длины луча фар (только на некоторых рынках); омыватели/дворники фар |
| 12 | Прожекторы (аксессуар) | |
| 13 | 15 | Мигалка дальним светом |
| 14 | 10 | кондиционер; сирена автомобильной сигнализации |
| 15 | 30 | Вентилятор радиатора |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| Реле: | ||
| 1 | Омыватель передний/задний | |
| 2 | Фара ближнего света | |
| 3 | Фара дальнего света | |
| 4 | Дополнительные фары (аксессуар) | |
| 5.1 | Horn | |
| 5.2 | Датчик дождя | |
| 6 | Стеклоочиститель, задний (9-5 Wagon) | |
| 7 | Вентилятор радиатора, низкая скорость | |
| 8 | Вентилятор радиатора, высокая скорость, левый вентилятор | |
| 9 | компрессор кондиционера | |
| 10.1 | Передние противотуманные фары | |
| 10.2 | Стеклоочистители фар | |
| 11 | Дворники | |
| 12 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 13 | Автопроверка фар |
2002

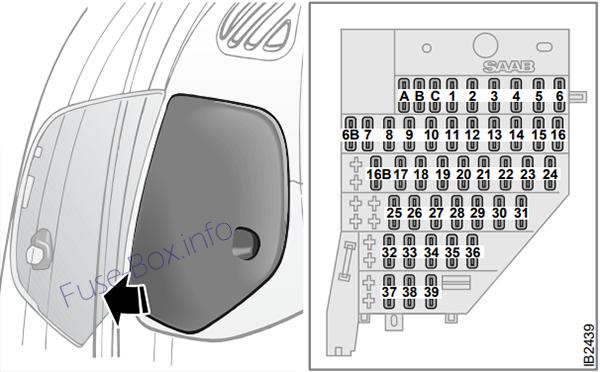

Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7,5 | Электрические зеркала заднего вида; ИГРАЛЬНАЯ КОСТЬ |
| 1 | 15 | Стоп-сигналы |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни, левый |
| 4 | 10 | Габаритные огни, прав. |
| 5 | 7,5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа; прицеп зарядка |
| 6B | 5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Освещение багажника; замок багажника; дверное освещение, циркуляционный насос; ассистент парковки |
| 9 | 15 | Аудио система; диагностический прибор; CD-чейнджер |
| 10 | 15 | Дверные зеркала; подогрев заднего сиденья |
| 11 | 30 | Центральный замок; электрически регулируемое пассажирское сиденье |
| 12 | 7,5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Датчик кислорода с подогревом (каталитический нейтрализатор); топливный насос |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | — |
| 17 | 20 | Система управления двигателем |
| 18 | 40 | Дверь-зеркало с подогревом; обогрев заднего стекла |
| 19 | 10 | OnStar;Телематика |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь |
| 21 | 10 | Аудио система; зеркало заднего вида с функцией автоматического затемнения; фара ближнего света (ксенон) левая/правая; навигация (аксессуар); Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Люк на крыше |
| 24 | 40 | Воздушный насос (только 3,0 т V6) |
| 25 | 30 | Водительское сиденье с электрорегулировкой; лючок топливного бака |
| 26 | 7,5 | Память сиденья водителя; зеркала памяти; люк; ассистент парковки; датчик дождя |
| 27 | 10 | Система управления двигателем; SID |
| 28 | 7,5 | Подушка безопасности (SRS) |
| 29 | 7,5 | АБС/TCS/ESP |
| 30 | 7,5 | Пусковой двигатель |
| 31 | 7,5 | Круиз-контроль; водяной клапан; противотуманные фары, передние |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7,5 | Переключатель указателей поворота |
| 34 | 30 | Прикуриватель (передний/задний) |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | соленоид аварийного режима (автоматическая коробка передач); ОнСтар; телематика |
| 52-56 | Запасные предохранители |

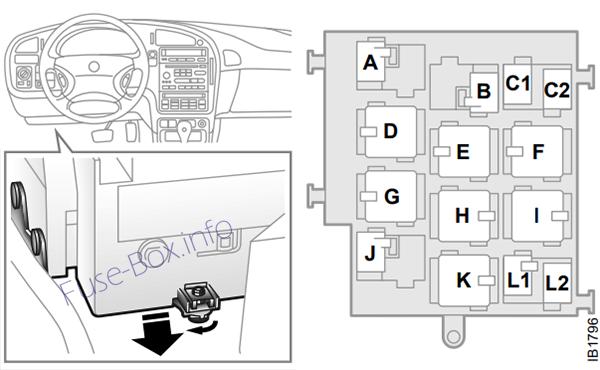

Панель реле
| # | Функция |
|---|---|
| A | — |
| B | Электрообогрев заднего сиденья |
| C1 | — |
| C2 | — |
| D | — |
| E | Главное реле (система управления двигателем) |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | — |
| K | Реле стартера |
| L1 | Функция хромого дома |
| L2 | крышка багажника |

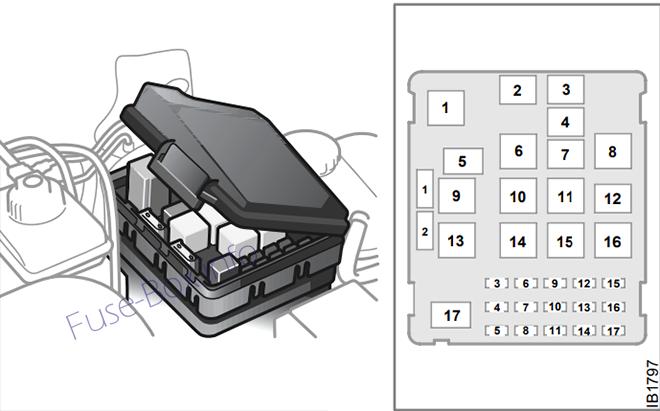

Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 40 | Вентилятор радиатора, высокая скорость |
| 2 | 60 | АБС/TCS/ESP |
| 3 | — | — |
| 4 | 7,5 | Датчик угла загрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | Обогреватель |
| 6 | 10 | кондиционер; сирена автомобильной сигнализации |
| 7 | 15 | Тест лампы |
| 8 | — | — |
| 9 | — | — |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 15 | Левая фара ближнего света |
| 12 | 15 | Фара дальнего света, правая |
| 13 | 15 | Фара ближнего света, правая |
| 14 | 30 | Вентилятор радиатора, высокая скорость |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Стеклоочиститель задний; омыватели фар |
| 17 | 15 | Horn |
| 18 | — | — |
| Реле: | ||
| 1 | проверка лампочки; фара; мигалка дальним светом | |
| 2 | Омыватель фар | |
| 3 | Передние противотуманные фары | |
| 4 | Стеклоочиститель, задний (9-5 Wagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 12 | Horn | |
| 13 | Дополнительные фары (аксессуар) | |
| 14 | Фара дальнего света | |
| 15 | Фара ближнего света | |
| 16 | — | |
| 17 | Дворники |
2003
Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7,5 | Электрические зеркала заднего вида; DICE: ручная регулировка длины луча |
| 1 | 15 | Стоп-сигналы |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни, левый |
| 4 | 10 | Габаритные огни, прав. |
| 5 | 7,5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа; прицеп зарядка |
| 6B | 5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Освещение багажника; замок багажника; дверное освещение, циркуляционный насос; ассистент парковки; SID |
| 9 | 15 | Аудио система; CD-чейнджер |
| 10 | 15 | Обогрев заднего сиденья; люк |
| 11 | 30 | Пассажирское сиденье с электрорегулировкой |
| 12 | 7,5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Топливный насос |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | — |
| 17 | 20 | Система управления двигателем; основной инструмент; ДАЙС/ДВАЖДЫ |
| 18 | 40 | Дверь-зеркало с подогревом; обогрев заднего стекла |
| 19 | 10 | ОнСтар; Телематика |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь; мигалка дальним светом |
| 21 | 10 | Аудио система; зеркало заднего вида; датчик угла загрузки (автомобили с ксеноном); навигация (аксессуар); Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Центральный замок; навигация (аксессуар); зеркало заднего вида с памятью |
| 24 | 40 | Воздушный насос (только 3,0 т V6) |
| 25 | 30 | Водительское сиденье с электрорегулировкой; лючок топливного бака |
| 26 | 7,5 | Память сиденья водителя; зеркала памяти; люк; ассистент парковки; напоминание о ремне безопасности |
| 27 | 10 | Система управления двигателем; СИД; главный инструмент |
| 28 | 7,5 | Воздушная подушка |
| 29 | 7,5 | АБС/TCS/ESP |
| 30 | 7,5 | Пусковой двигатель |
| 31 | 7,5 | Круиз-контроль; водяной клапан; противотуманные фары, передние; датчик дождя |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7,5 | Переключатель указателей поворота |
| 34 | 30 | Прикуриватель (передний/задний) |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники; датчик дождя |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | соленоид аварийного режима (автоматическая коробка передач); ОнСтар; телематика |
Панель реле
| # | Функция |
|---|---|
| A | — |
| B | Электрообогрев заднего сиденья |
| C1 | — |
| C2 | — |
| D | — |
| E | Главное реле (система управления двигателем) |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | — |
| K | Реле стартера |
| L1 | Функция хромого дома |
| L2 | крышка багажника |
Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 40 | Вентилятор радиатора, высокая скорость |
| 2 | 60 | АБС/TCS/ESP |
| 3 | — | — |
| 4 | 7,5 | Датчик угла загрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | Обогреватель |
| 6 | 10 | кондиционер; сирена автомобильной сигнализации |
| 7 | 15 | Тест лампы |
| 8 | — | — |
| 9 | — | — |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 15 | Левая фара ближнего света |
| 12 | 15 | Фара дальнего света, правая |
| 13 | 15 | Фара ближнего света, правая |
| 14 | 30 | Вентилятор радиатора, высокая скорость |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Стеклоочиститель задний; омыватели фар |
| 17 | 15 | Horn |
| 18 | — | — |
| Реле: | ||
| 1 | проверка лампочки; фара; мигалка дальним светом | |
| 2 | Омыватель фар | |
| 3 | Передние противотуманные фары | |
| 4 | Стеклоочиститель, задний (9-5 Wagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 12 | Horn | |
| 13 | Дополнительные фары (аксессуар) | |
| 14 | Фара дальнего света | |
| 15 | Фара ближнего света | |
| 16 | — | |
| 17 | Дворники |
2004
Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7.5 | Электрические зеркала заднего вида; DICE: ручная регулировка длины луча |
| 1 | 15 | Стоп-сигналы |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни, левый |
| 4 | 10 | Габаритные огни, прав. |
| 5 | 7.5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа; прицеп зарядка |
| 6B | 7.5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Освещение багажника; замок багажника; дверное освещение, циркуляционный насос; ассистент парковки; SID |
| 9 | 15 | Аудио система; CD-чейнджер |
| 10 | 15 | Обогрев заднего сиденья; люк, приемник дистанционного управления |
| 11 | 30 | Пассажирское сиденье с электрорегулировкой |
| 12 | 7.5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Топливный насос |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | — |
| 17 | 20 | Система управления двигателем; основной инструмент; ДАЙС/ДВАЖДЫ |
| 18 | 40 | Дверь-зеркало с подогревом; обогрев заднего стекла |
| 19 | 10 | ОнСтар; Телематика |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь; мигалка дальним светом |
| 21 | 10 | Аудио система; зеркало заднего вида; датчик угла загрузки (автомобили с ксеноном); навигация (аксессуар); Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Центральный замок; навигация (аксессуар); зеркало заднего вида с памятью |
| 24 | 40 | Воздушный насос (только 3,0 т V6) |
| 25 | 30 | Водительское сиденье с электрорегулировкой; лючок топливного бака |
| 26 | 7,5 | Память сиденья водителя; зеркала памяти; люк; ассистент парковки; напоминание о ремне безопасности |
| 27 | 10 | Система управления двигателем; СИД; главный инструмент |
| 28 | 7.5 | Воздушная подушка |
| 29 | 7.5 | АБС/TCS/ESP |
| 30 | 7.5 | Пусковой двигатель |
| 31 | 7.5 | Круиз-контроль; водяной клапан; противотуманные фары, передние; датчик дождя |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7.5 | Переключатель указателей поворота |
| 34 | 30 | Прикуриватель (передний/задний) |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | соленоид аварийного режима (автоматическая коробка передач); ОнСтар; телематика |
Панель реле
| # | Функция |
|---|---|
| A | — |
| B | Электрообогрев заднего сиденья |
| C1 | — |
| C2 | — |
| D | — |
| E | Главное реле (система управления двигателем) |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | — |
| K | Реле стартера |
| L1 | Функция хромого дома |
| L2 | крышка багажника |
Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 40 | Вентилятор радиатора, высокая скорость |
| 2 | 60 | АБС/TCS/ESP |
| 3 | — | — |
| 4 | 7.5 | Датчик угла загрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | Обогреватель |
| 6 | 10 | кондиционер; сирена автомобильной сигнализации |
| 7 | 15 | Тест лампы |
| 8 | — | — |
| 9 | 20 | Омыватели фар |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 15 | Левая фара ближнего света |
| 12 | 15 | Фара дальнего света, правая |
| 13 | 15 | Фара ближнего света, правая |
| 14 | 30 | Вентилятор радиатора, высокая скорость |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Стеклоочиститель, задний |
| 17 | 15 | Horn |
| 18 | — | — |
| Реле: | ||
| 1 | проверка лампочки; фара; мигалка дальним светом | |
| 2 | Омыватель фар | |
| 3 | Передние противотуманные фары | |
| 4 | Стеклоочиститель, задний (9-5 Wagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокая скорость, правый вентилятор |
2005
Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7.5 | Электрические зеркала заднего вида; DICE: ручная регулировка длины луча |
| 1 | 15 | Стоп-сигналы |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни и задние фонари, левые |
| 4 | 10 | Габаритные огни и задние фонари справа |
| 5 | 7.5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа; прицеп зарядка |
| 6B | 7.5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Освещение багажника; замок багажника; дверное освещение, циркуляционный насос; ассистент парковки; SID |
| 9 | 15 | Аудио система; CD-чейнджер |
| 10 | 15 | Обогрев заднего сиденья; люк, приемник дистанционного управления |
| 11 | 30 | Пассажирское сиденье с электрорегулировкой |
| 12 | 7.5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Топливный насос |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | OnStar (при наличии) |
| 17 | 20 | Система управления двигателем; основной инструмент; ДАЙС/ДВАЖДЫ |
| 18 | 40 | Дверь-зеркало с подогревом; обогрев заднего стекла |
| 19 | 10 | ОнСтар; Телематика (при наличии) |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь; мигалка дальним светом |
| 21 | 10 | Аудио система; зеркало заднего вида; датчик угла загрузки (автомобили с ксеноном); навигация (аксессуар); Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Центральный замок; навигация (аксессуар); зеркало заднего вида с памятью |
| 24 | — | — |
| 25 | 30 | Сиденье водителя с электрорегулировкой |
| 26 | 7,5 | Память сиденья водителя; зеркала памяти; люк; ассистент парковки; напоминание о ремне безопасности |
| 27 | 10 | Система управления двигателем; СИД; главный инструмент |
| 28 | 7.5 | Воздушная подушка |
| 29 | 7.5 | АБС/ЭСП |
| 30 | 7.5 | Пусковой двигатель |
| 31 | 7.5 | Круиз-контроль; водяной клапан; противотуманные фары, передние; датчик дождя |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7.5 | Переключатель указателей поворота |
| 34 | 30 | Розетка 12 вольт (прикуриватель) спереди/сзади |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | Соленоид аварийного режима; OnStar (при наличии) |
Панель реле
| # | Функция |
|---|---|
| A | — |
| B | Электрообогрев заднего сиденья |
| C1 | — |
| C2 | — |
| D | — |
| E | Главное реле (система управления двигателем) |
| F | — |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | — |
| K | Реле стартера |
| L1 | Функция хромого дома |
| L2 | Крышка багажника |
Двигательный отсек
| # | Amp | Функция |
|---|---|---|
| 1 | 40 | Вентилятор радиатора, высокая скорость |
| 2 | 40 | АБС/ЭСП |
| 3 | 30 | АБС/ЭСП |
| 4 | 7.5 | Датчик угла загрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | Обогреватель |
| 6 | 10 | кондиционер; сирена автомобильной сигнализации |
| 7 | 15 | Тест лампы |
| 8 | — | — |
| 9 | 20 | Омыватели фар |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 15 | Левая фара ближнего света |
| 12 | 15 | Фара дальнего света, правая |
| 13 | 15 | Фара ближнего света, правая |
| 14 | 30 | Вентилятор радиатора, высокая скорость |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Стеклоочиститель, задний |
| 17 | 15 | Horn |
| 18 | — | — |
| Реле: | ||
| 1 | проверка лампочки; фара; мигалка дальним светом | |
| 2 | Омыватель фар | |
| 3 | Передние противотуманные фары | |
| 4 | Стеклоочиститель, задний (9-5 SportWagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 12 | Horn | |
| 13 | Дополнительные фары (аксессуар) | |
| 14 | Фара дальнего света | |
| 15 | Фара ближнего света | |
| 16 | — | |
| 17 | Дворники |
2006, 2007, 2008, 2009
Приборная доска
| # | Amp | Функция |
|---|---|---|
| A | 30 | Фары прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7.5 | Электрические зеркала заднего вида; DICE: ручная регулировка длины луча |
| 1 | 15 | Стоп-сигналы; Блокировка переключения стояночного тормоза (автомобили с автоматической коробкой передач) |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Габаритные огни и задние фонари, левые |
| 4 | 10 | Габаритные огни и задние фонари справа |
| 5 | 7.5 | ДАЙС/ДВАЖДЫ |
| 6 | 30 | Электрические стеклоподъемники справа; прицеп зарядка |
| 6B | 7.5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Освещение багажника; замок багажника; подсветка дверей; ассистент парковки; SID |
| 9 | 15 | Аудио система; CD-чейнджер |
| 10 | 15 | Подогрев заднего сиденья ; приемник дистанционного управления люком |
| 11 | 30 | Пассажирское сиденье с электрорегулировкой |
| 12 | 7.5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Топливный насос |
| 16 | 20 | DICE (указатели поворота) |
| 16B | — | OnStar |
| 17 | 20 | Система управления двигателем; основной инструмент; ДАЙС/ДВАЖДЫ |
| 18 | 40 | Дверь-зеркало с подогревом; обогрев заднего стекла |
| 19 | 10 | ОнСтар ; Телематика |
| 20 | 15 | АКК; внутреннее освещение; задний противотуманный фонарь; мигалка дальним светом |
| 21 | 10 | Аудио система; зеркало заднего вида; датчик угла нагрузки; навигация; Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Центральный замок; навигация; зеркало заднего вида с памятью |
| 24 | 20 | Выключатель основного света |
| 25 | 30 | Сиденье водителя с электрорегулировкой |
| 26 | 7,5 | Водительское сиденье с памятью зеркал заднего вида люк с памятью парковочный ассистент ; напоминание о непристегнутом ремне; АКК |
| 27 | 10 | Система управления двигателем; СИД; главный инструмент |
| 28 | 7.5 | Воздушная подушка |
| 29 | 7.5 | АБС/ЭСП |
| 30 | 7.5 | Пусковой двигатель; блок управления трансмиссией (автомобили с АКПП) |
| 31 | 7.5 | Круиз-контроль ; водяной клапан; противотуманные фары передние ; датчик дождя |
| 32 | — | — |
| 33 | 7.5 | Переключатель указателей поворота |
| 34 | 30 | Розетка 12 вольт (прикуриватель) спереди/сзади |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электрические стеклоподъемники, левый |
| 37 | 30 | Дворники |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | Соленоид безвыходного положения |
Панель реле
| # | Функция |
|---|---|
| A | — |
| B | Электрообогрев заднего сиденья |
| C1 | — |
| C2 | — |
| D | — |
| E | Главное реле (система управления двигателем) |
| F | — |
| G | Топливный насос |
| H | Замок зажигания |
| I | Обогрев заднего стекла/зеркал заднего вида |
| J | — |
| K | Реле стартера |
| L1 | Функция хромого дома |
| L2 | — |
Блок предохранителей в моторном отсеке
| # | Amp | Функция |
|---|---|---|
| 1 | 40 | Вентилятор радиатора, высокая скорость |
| 2 | 40 | АБС/ЭСП |
| 3 | 30 | АБС/ЭСП |
| 4 | 7.5 | Датчик угла загрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | Обогреватель |
| 6 | 10 | кондиционер; сирена автомобильной сигнализации |
| 7 | 15 | Тест лампы |
| 8 | — | — |
| 9 | 20 | Омыватели фар |
| 10 | 15 | Фара дальнего света, левая |
| 11 | 15 | Левая фара ближнего света |
| 12 | 15 | Фара дальнего света, правая |
| 13 | 15 | Фара ближнего света, правая |
| 14 | 30 | Вентилятор радиатора, высокая скорость |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Стеклоочиститель, задний |
| 17 | 15 | Horn |
| 18 | — | — |
| Реле: | ||
| 1 | проверка лампочки; фара; мигалка дальним светом | |
| 2 | Омыватель фар | |
| 3 | Передние противотуманные фары | |
| 4 | Стеклоочиститель, задний (9-5 SportWagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокая скорость, правый вентилятор | |
| 12 | Horn | |
| 13 | Дополнительные фары (аксессуар) | |
| 14 | Фара дальнего света | |
| 15 | Фара ближнего света | |
| 16 | — | |
| 17 | Дворники |
Дополнительная информация: Saab 9-5 (1997-2009)
Чтобы конкурировать с такими автомобильными гигантами, как BMW, Audi и Mercedes Benz, нужно разработать что-то уникальное в их моделях автомобилей. Saab входит в число тех производителей, которые делают упор на автомобили бизнес-класса. Saab 9-5 — это модель, которая обеспечивает ему путевку в высшую лигу благодаря стильному дизайну автомобиля. Особенности этого автомобиля делают его вполне способным проявить себя среди всех остальных марок.
Этот конкретный Saab 9-5 охватывает все модели от 5-дверного универсала до 4-дверного седана, в который входят Aero, Airflow, 2.0t, 2.0t SE, 2.3t, 2.3t SE, 3.0 V6t, 3.0 V6t SE, 3.0V6t Griffin. . Saab продемонстрировал свою элегантную шведскость с оптимальным опытом.
Saab 9-5: первое поколение
Saab 9-5 был выпущен в 1997 году. Первоначально он был доступен с двумя вариантами двигателя: 2,0-литровым и 2,3-литровым. Помимо всех функций, есть некоторые инновационные функции, которые делают его весьма привлекательным. 2,0-литровые модели оснащены цилиндром с турбонаддувом Eco Power, обеспечивающим мощность 150 л.с. 2,3-литровая модель также оснащена тем же механизмом, но обеспечивает мощность 170 л.с. Все модели Saab 9-5 были четырехдверными и пятиступенчатыми с автоматической или механической коробкой передач.
Однако в 1998 году была запущена модернизация, которая включает 3,0-литровый двигатель, способный развивать мощность 200 л.с. Он был доступен только с четырехступенчатой механической коробкой передач. Помимо всех технических характеристик, оптимальный стиль этой модели делает ее хитом. Он был зависим от своего предшественника в 9000 году. Наличие обогреваемых зеркал, лыжных щитков и оборудования для измерения наружной температуры делает его довольно очаровательным. Отделка салона деревянным шпоном делает его довольно привлекательным и помогает поставить его рядом с конкурентами, такими как BMW или Audi.
