Предохранители и реле Saab 9-3 (2003-2014)
Схемы относятся к указанным годам и вариантам Saab 9-3 (2003-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saab.
Расположение предохранителей Saab 9-3 2003-2014
Предохранители прикуривателя (розетка) в Saab 9-3 Это предохранители №10 (розетка в вещевом ящике между сиденьями) и №22 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

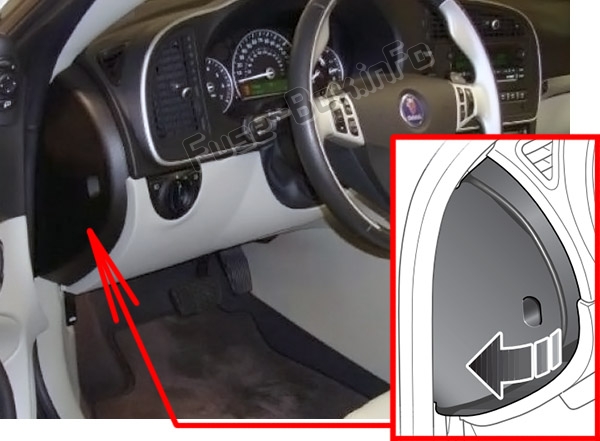

Блок предохранителей на приборной панели
Он расположен за крышкой на панели приборов со стороны водителя.

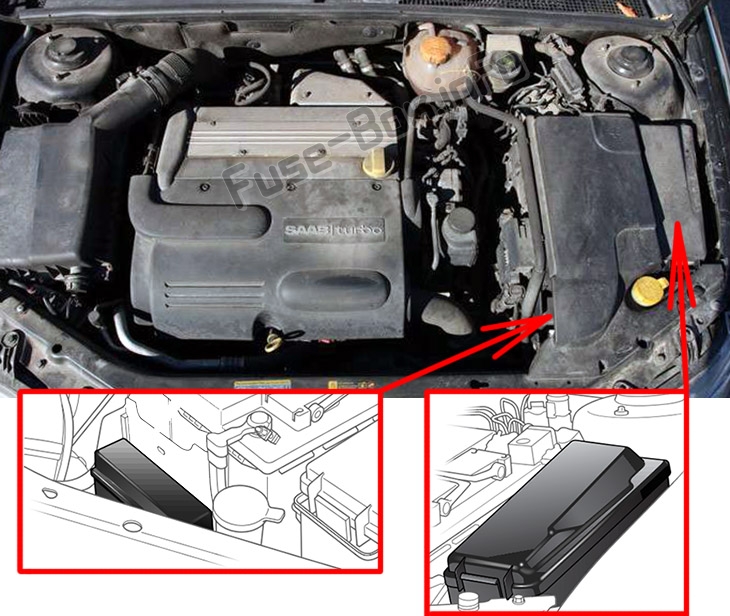

Моторного отсека
Рядом с аккумулятором расположены два блока предохранителей.
Багажное отделение
Блок предохранителей находится за крышкой с левой стороны багажника.

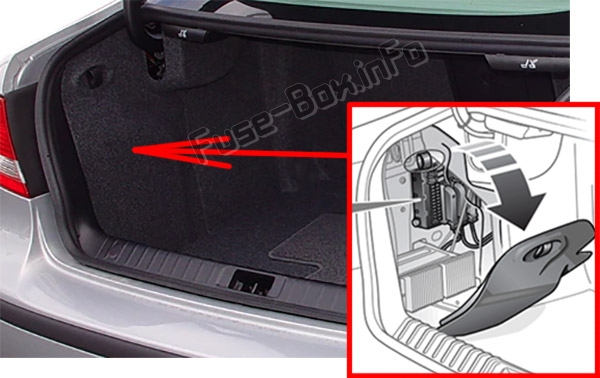

Спорт Седан

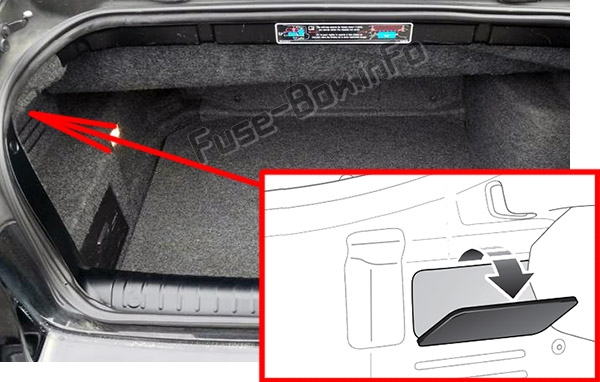

Кабриолет
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004, 2005

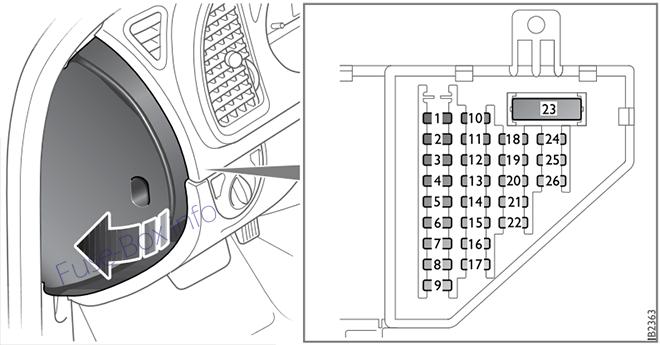

Предохранители в приборной панели
Назначение предохранителей в приборной панели (2003, 2004, 2005)
| No. | Amp. | Функция |
|---|---|---|
| 1 | 15 | Блокировка рулевого колеса |
| 2 | 5 | Блок рулевой колонки; замок зажигания |
| 3 | 10 | Свободные руки; CD-проигрыватель/CD-чейнджер в салоне; SID |
| 4 | 10 | Основной приборный блок; ручной климат-контроль; автоматический климат-контроль (ACC) |
| 5 | 7.5 | Модуль управления в передних дверях; Блокировка переключения стояночного тормоза (автоматическая коробка передач) |
| 6 | 7.5 | Выключатель стоп-сигнала |
| 7 | 20 | Панель предохранителей приборной панели; лючок бензобака |
| 8 | 30 | Блок управления в передней пассажирской двери |
| 9 | 10 | Панель предохранителей приборной панели |
| 10 | 30 | Розетка прицепа; розетка в вещевом ящике между сиденьями |
| 11 | 10 | Подключение канала передачи данных (диагностика) |
| 12 | 15 | Освещение салона вкл. бардачок |
| 13 | 10 | Аксессуары |
| 14 | 20 | Радио, звуковая система I; панель управления, информационно-развлекательная система |
| 15 | 30 | Модуль управления в двери водителя |
| 16 | - | - |
| 17 | - | - |
| 18 | 7.5 | Ручной климат-контроль; поклонник |
| 19 | - | - |
| 20 | 7.5 | Переключатель корректора фар |
| 21 | 7.5 | Свободные руки; выключатель стоп-сигнала; ручной климат-контроль; переключатель педали сцепления |
| 22 | 30 | Зажигалка |
| 23 | 40 | Салонный вентилятор |
| 24 | 7.5 | Модуль управления подушками безопасности |
| 25 | - | - |
| 26 | 5 | Датчик рыскания (автомобили с ESP) |
| 27 | - | - |

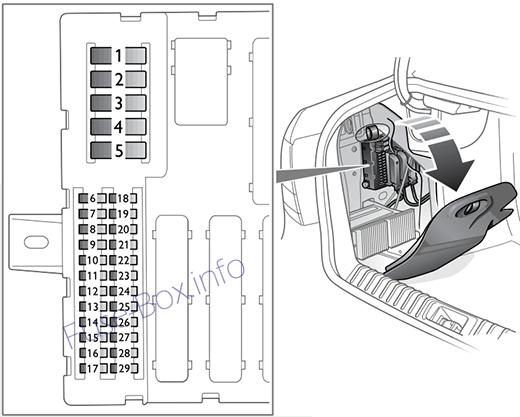

Блок предохранителей в багажнике, спортивный седан

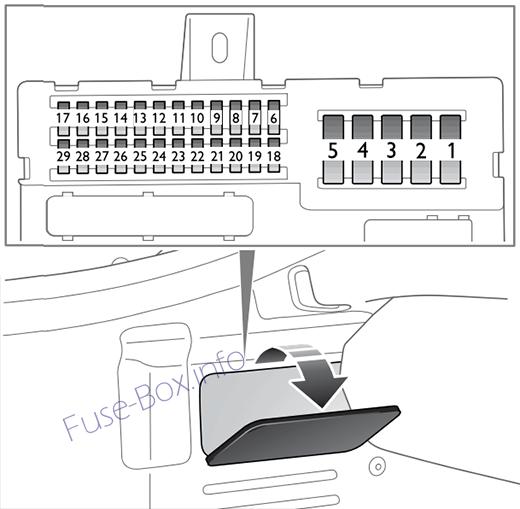

Блок предохранителей в багажнике, кабриолет
Назначение предохранителей в багажнике (2003, 2004, 2005)
| No. | Amp. | Функция |
|---|---|---|
| 1-5 | MAXI | - |
| 6 | 30 | Блок управления в левой задней двери |
| 7 | 30 | Блок управления в правой задней двери |
| 8 | 20 | Трейлер |
| 9 | - | - |
| 10 | 30 | Левый стоп-сигнал; задний правый указатель поворота; правый задний фонарь; правый фонарь заднего хода; высокорасположенный стоп-сигнал; огни прицепа |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Обогрев сиденья, левое сиденье |
| 16 | 15 | Обогрев сиденья, правое сиденье |
| 17 | 7.5 | Зеркало заднего вида с автозатемнением; датчик дождя; контроль давления в шинах |
| 18 | 15 | Люк на крыше |
| 19 | 7.5 | Телематика (ОнСтар) |
| 20 | 7.5 | DVD-проигрыватель (навигационная система) |
| 21 | 7.5 | Помощь при парковке Saab (SPA); блок управления в задних дверях |
| 22 | 30 | Усилитель, звуковая система III |
| 23 | - | - |
| 24 | 10 | Датчик движения; CD-чейнджер в багажнике (аксессуар) |
| 25 | 30 | Электрорегулировка водительского сиденья с памятью |
| 26 | 30 | Правый стоп-сигнал; задний левый указатель поворота; левый задний фонарь; задний противотуманный фонарь; левый фонарь заднего хода; освещение номерного знака; освещение багажника; огни прицепа |
| 27 | 10 | Кабриолет: поясничная опора, электрически регулируемое переднее сиденье |
| 28 | - | - |
| 29 | - | - |

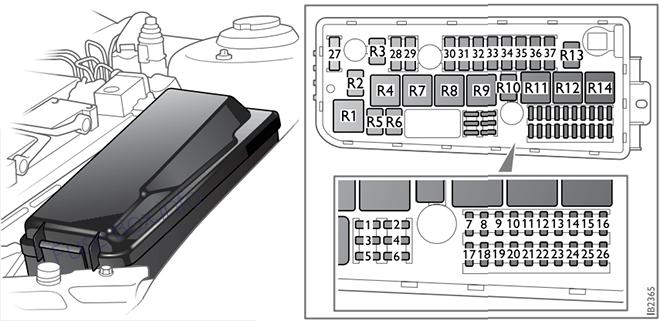

Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2003, 2004, 2005)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 10 | Модуль управления двигателем; модуль управления автоматической коробкой передач |
| 3 | 20 | Horn |
| 4 | 10 | Модуль управления двигателем; выключатель аккумулятора |
| 5 | - | - |
| 6 | 10 | Рычаг селектора, автоматическая коробка передач |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 30 | Насос омывателя фар |
| 16 | 30 | Передний правый габаритный огонь; передний правый указатель поворота; левый и правый боковой указатель поворота; правый дальний свет; левый ближний свет; передний левый противотуманный фонарь |
| 17 | 30 | Электродвигатель стеклоочистителя, низкая скорость |
| 18 | 30 | Электродвигатель стеклоочистителя, высокая скорость |
| 19 | 20 | стояночный обогреватель; дополнительный отопитель |
| 20 | 10 | Регулировка фар |
| 21 | - | - |
| 22 | 30 | Насос омывающей жидкости, ветровое стекло |
| 23 | - | - |
| 24 | 20 | Дополнительные огни |
| 25 | 20 | Усилитель, звуковая система II |
| 26 | 30 | Передний левый указатель поворота; передний левый габаритный огонь; передняя правая противотуманная фара; правый ближний свет; левый дальний свет |
| 27 -37 | MAXI | - |
Назначение реле в моторном отсеке (2003, 2004, 2005)
| R1 | Насос омывающей жидкости, ветровое стекло |
|---|---|
| R2 | - |
| R3 | - |
| R4 | - |
| R5 | Дополнительные огни |
| R6 | Horn |
| R7 | - |
| R8 | Пусковой двигатель |
| R9 | Стеклоочистители ВКЛ/ВЫКЛ |
| R10 | - |
| R11 | Зажигание +15 |
| R12 | Стеклоочистители, высокая/низкая скорость |
| R13 | - |
| R14 | Насос омывателя фар |
| R15 | - |
| R16 | - |

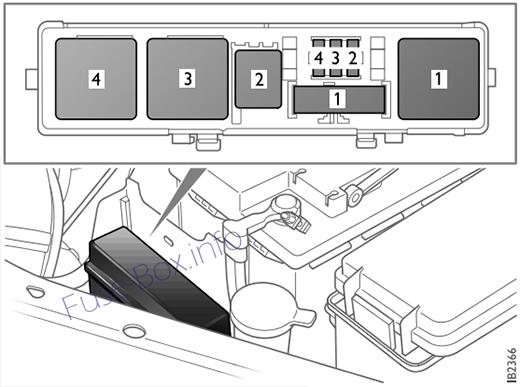

Блок предохранителей перед аккумулятором
Назначение предохранителей и реле перед аккумулятором (2003, 2004)
| No. | Amp. | Функция |
|---|---|---|
| 1 | 60 (МАКСИ) | Насос подачи вторичного воздуха (некоторые модели) |
| 2 | 20 | Топливный насос; датчики кислорода с подогревом (лямбда-зонд) |
| 3 | 10 | Компрессор кондиционера |
| 4 | 30 | Главное реле |
| Реле: | ||
| 1 - Нагнетательный насос вторичного воздуха | ||
| 2 - компрессор кондиционера | ||
| 3 - Предварительный подогрев кислородных датчиков (лямбда-зонд) | ||
| 4 - Главное реле, двигатель (ECM/EVAP/форсунки) |
Назначение предохранителей и реле перед аккумулятором (2005 г.)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 20 | Топливный насос; датчики кислорода с подогревом (лямбда-зонд) |
| 3 | 10 | Компрессор кондиционера |
| 4 | 30 | Главное реле |
| Реле: | ||
| 1 - | ||
| 2 - компрессор кондиционера | ||
| 3 - Предварительный подогрев кислородных датчиков (лямбда-зонд) | ||
| 4 - Главное реле, двигатель (ECM/EVAP/форсунки) |
2006
Предохранители в приборной панели
Назначение предохранителей в приборной панели (2006 г.)
| No. | Amp. | Функция |
|---|---|---|
| 1 | 15 | Блокировка рулевого колеса |
| 2 | 5 | Блок рулевой колонки; замок зажигания |
| 3 | 10 | Свободные руки; CD-проигрыватель/CD-чейнджер в салоне; SID |
| 4 | 10 | Основной приборный блок; ручной климат-контроль; автоматический климат-контроль (ACC) |
| 5 | 7.5 | Модуль управления в передних дверях; Блокировка переключения стояночного тормоза (автоматическая коробка передач) |
| 6 | 7.5 | Выключатель стоп-сигнала |
| 7 | 20 | Панель предохранителей приборной панели; лючок бензобака |
| 8 | 30 | Блок управления в передней пассажирской двери |
| 9 | 10 | Панель предохранителей приборной панели |
| 10 | 30 | Розетка для прицепа ; розетка в вещевом ящике между сиденьями |
| 11 | 10 | Подключение канала передачи данных (диагностика) |
| 12 | 15 | Освещение салона вкл. бардачок |
| 13 | 10 | Аксессуары |
| 14 | 20 | Радио, звуковая система; панель управления, информационно-развлекательная система |
| 15 | 30 | Модуль управления в двери водителя |
| 16 | 5 | Система обнаружения пассажиров |
| 17 | - | - |
| 18 | 7.5 | Ручной климат-контроль |
| 19 | - | - |
| 20 | 7.5 | Переключатель корректора фар |
| 21 | 7.5 | Свободные руки; выключатель стоп-сигнала; ручной климат-контроль; переключатель педали сцепления |
| 22 | 30 | Зажигалка |
| 23 | 40 | Салонный вентилятор |
| 24 | 7.5 | Модуль управления подушками безопасности |
| 25 | - | - |
| 26 | 5 | Датчик рыскания (автомобили с ESP) |
| 27 | - | - |
Блок предохранителей в багажнике, спортивный седан
Блок предохранителей в багажнике, кабриолет
Назначение предохранителей в багажнике (2006 г.)
| No. | Amp. | Функция |
|---|---|---|
| 1-5 | MAXI | - |
| 6 | 30 | Блок управления в левой задней двери |
| 7 | 30 | Блок управления в правой задней двери |
| 8 | 20 | Трейлер |
| 9 | - | - |
| 10 | 30 | Левый стоп-сигнал; задний правый указатель поворота; правый задний фонарь; правый фонарь заднего хода; высокорасположенный стоп-сигнал; огни прицепа |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Обогрев сиденья, левое сиденье |
| 16 | 15 | Обогрев сиденья, правое сиденье |
| 17 | 7.5 | Зеркало заднего вида с автоматическим затемнением; датчик дождя |
| 18 | 15 | Люк на крыше |
| 19 | 7.5 | Телематика (ОнСтар) |
| 20 | 7.5 | DVD-проигрыватель (навигационная система) |
| 21 | 7.5 | Помощь при парковке Saab (SPA); блок управления в задних дверях |
| 22 | 30 | Усилитель, звуковая система III |
| 23 | - | - |
| 24 | 10 | Датчик движения; CD-чейнджер в багажнике |
| 25 | 30 | Электрорегулировка водительского сиденья с памятью |
| 26 | 30 | Правый стоп-сигнал; задний левый указатель поворота; левый задний фонарь; задний противотуманный фонарь; левый фонарь заднего хода; освещение номерного знака; освещение багажника; огни прицепа |
| 27 | 10 | Кабриолет: поясничная опора, электрически регулируемое переднее сиденье |
| 28 | 15 | Телематика |
| 29 | - | - |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2006 г.)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 10 | Модуль управления двигателем; модуль управления автоматической коробкой передач |
| 3 | 20 | Horn |
| 4 | 10 | Модуль управления двигателем; выключатель аккумулятора |
| 5 | - | - |
| 6 | 10 | Рычаг селектора, автоматическая коробка передач ; переключатель педали сцепления |
| 7 | - | - |
| 8 | 5 | Реле вакуумного насоса (тормозная система) |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | 10 | Насос омывателя заднего стекла |
| 13 | - | - |
| 14 | - | - |
| 15 | 30 | Насос омывателя фар |
| 16 | 30 | Передний правый габаритный огонь; передний правый указатель поворота; левый и правый боковой указатель поворота; правый дальний свет; левый ближний свет; передний левый противотуманный фонарь |
| 17 | 30 | Электродвигатель стеклоочистителя, низкая скорость |
| 18 | 30 | Электродвигатель стеклоочистителя, высокая скорость |
| 19 | 20 | стояночный обогреватель; дополнительный отопитель |
| 20 | 10 | Регулировка фар |
| 21 | - | - |
| 22 | 30 | Насос омывающей жидкости, ветровое стекло |
| 23 | - | - |
| 24 | 20 | Flash-to-pass |
| 25 | 20 | Усилитель, звуковая система II |
| 26 | 30 | Передний левый указатель поворота; передний левый габаритный огонь; передняя правая противотуманная фара; правый ближний свет; левый дальний свет |
| 27 -37 | MAXI | - |
Назначение реле в моторном отсеке (2006 г.)
| R1 | Насос омывающей жидкости, ветровое стекло |
|---|---|
| R2 | - |
| R3 | - |
| R4 | - |
| R5 | Flash-to-pass |
| R6 | Horn |
| R7 | - |
| R8 | Пусковой двигатель |
| R9 | Стеклоочистители ВКЛ/ВЫКЛ |
| R10 | Насос омывателя заднего стекла |
| R11 | Зажигание +15 |
| R12 | Стеклоочистители, высокая/низкая скорость |
| R13 | - |
| R14 | Насос омывателя фар |
| R15 | - |
| R16 | - |
Блок предохранителей перед аккумулятором
Назначение предохранителей и реле перед аккумулятором (2006 г.)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | Воздушный насос, вторичный воздух |
| 2 | 20 | Топливный насос; датчики кислорода с подогревом (лямбда-зонд) |
| 2 | ||
| 3 | 10 | Компрессор кондиционера |
| 4 | 30 | Главное реле |
| Реле: | ||
| 1 - | ||
| 2 - компрессор кондиционера | ||
| 3 - Предварительный подогрев кислородных датчиков (лямбда-зонд) | ||
| 4 - Главное реле, двигатель (ECM/EVAP/форсунки) |
2007, 2008, 2009
Предохранители в приборной панели
Назначение предохранителей в приборной панели (2007, 2008, 2009)
| No. | Amp. | Функция |
|---|---|---|
| 1 | 15 | Блокировка рулевого колеса |
| 2 | 5 | Блок рулевой колонки; замок зажигания |
| 3 | 10 | Свободные руки |
| 4 | 10 | Основной приборный блок; автоматический климат-контроль (ACC) |
| 5 | 7.5 | Модуль управления в передних дверях; Блокировка переключения стояночного тормоза (автоматическая коробка передач) |
| 6 | 7.5 | Выключатель стоп-сигнала |
| 7 | 20 | Панель предохранителей приборной панели; лючок бензобака |
| 8 | 30 | Блок управления в передней пассажирской двери |
| 9 | 10 | Панель предохранителей приборной панели |
| 10 | 30 | Розетка прицепа; розетка в вещевом ящике между сиденьями |
| 11 | 10 | Подключение канала передачи данных (диагностика) |
| 12 | 15 | Освещение салона вкл. бардачок |
| 13 | 10 | Аксессуары |
| 14 | 20 | Усилитель 2, звуковая система 3 |
| 15 | 30 | Модуль управления в двери водителя |
| 16 | 5 | Система обнаружения пассажиров |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | 7.5 | Переключатель корректора фар |
| 21 | 7.5 | Свободные руки; выключатель стоп-сигнала; переключатель педали сцепления |
| 22 | 30 | Зажигалка |
| 23 | 40 | Салонный вентилятор |
| 24 | 7.5 | Модуль управления подушками безопасности |
| 25 | - | - |
| 26 | 5 | Датчик рыскания (автомобили с ESP) |
| 27 | - | - |
Блок предохранителей в багажнике, спортивный седан
Блок предохранителей в багажнике, кабриолет
Назначение предохранителей в багажнике (2007, 2008, 2009)
| No. | Amp. | Функция |
|---|---|---|
| 1-5 | MAXI | - |
| 6 | 30 | Блок управления в левой задней двери |
| 7 | 30 | Блок управления в правой задней двери |
| 8 | 20 | Трейлер |
| 9 | - | - |
| 10 | 30 | Левый стоп-сигнал; задний правый указатель поворота; правый задний фонарь; правый фонарь заднего хода; высокорасположенный стоп-сигнал; огни прицепа |
| 11 | 10 | XWD |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Обогрев сиденья, левое сиденье |
| 16 | 15 | Обогрев сиденья, правое сиденье |
| 17 | 7.5 | Датчик дождя с автоматическим затемнением зеркала заднего вида |
| 18 | 15 | Люк |
| 19 | - | - |
| 20 | 7.5 | XM-радио, TMC-тюнер |
| 21 | 7.5 | модуль управления Saab Parking Assistance (SPA) в задних дверях; плафон (кабриолет) |
| 22 | 30 | радио; навигация |
| 23 | 7.5 | TPMS (автоматическая система контроля давления в шинах) |
| 24 | 10 | Датчик движения ; датчик наклона; плафон (кабриолет) |
| 25 | 30 | Электрорегулировка водительского сиденья с памятью |
| 26 | 30 | Правый стоп-сигнал; задний левый указатель поворота; левый задний фонарь; задний противотуманный фонарь; левый фонарь заднего хода; освещение номерного знака; освещение багажника; огни прицепа |
| 27 | 10 | Кабриолет: поясничная опора, электрически регулируемое переднее сиденье |
| 28 | 15 | Телематика |
| 29 | - | - |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2007, 2008, 2009)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 10 | Модуль управления двигателем; модуль управления автоматической коробкой передач |
| 3 | 20 | Horn |
| 4 | 10 | Модуль управления двигателем; выключатель аккумулятора |
| 5 | - | - |
| 6 | 10 | Рычаг селектора, автоматическая коробка передач ; переключатель педали сцепления |
| 7 | 10 | Ксеноновые поворотные фары, левые |
| 8 | 5 | Реле вакуумного насоса (тормозная система) |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | 10 | Насос омывателя заднего стекла |
| 13 | - | - |
| 14 | - | - |
| 15 | 30 | Насос омывателя фар |
| 16 | 30 | Передний правый габаритный огонь; передний правый указатель поворота; левый и правый боковой указатель поворота; правый дальний свет; левый ближний свет; передний левый противотуманный фонарь |
| 17 | 30 | Электродвигатель стеклоочистителя, низкая скорость |
| 18 | 30 | Электродвигатель стеклоочистителя, высокая скорость |
| 19 | 20 | стояночный обогреватель; дополнительный отопитель |
| 20 | 10 | Правый ксеноновый корректор фар |
| 21 | - | - |
| 22 | 30 | Насос омывающей жидкости, ветровое стекло |
| 23 | - | - |
| 24 | 20 | Flash-to-pass; дальний свет, правый и левый (только автомобили с дневными ходовыми огнями) |
| 25 | 20 | Усилитель, звуковая система II |
| 26 | 30 | Передний левый указатель поворота; передний левый габаритный огонь; передняя правая противотуманная фара ; правый ближний свет; левый дальний свет |
| 27-37 | MAXI | - |
Назначение реле в моторном отсеке (2007, 2008, 2009)
| R1 | Насос омывающей жидкости, ветровое стекло |
|---|---|
| R2 | - |
| R3 | - |
| R4 | - |
| R5 | Flash-to-pass |
| R6 | Horn |
| R7 | - |
| R8 | Пусковой двигатель |
| R9 | Стеклоочистители ВКЛ/ВЫКЛ |
| R10 | Насос омывателя заднего стекла |
| R11 | Зажигание +15 |
| R12 | Стеклоочистители, высокая/низкая скорость |
| R13 | - |
| R14 | Насос омывателя фар |
| R15 | - |
| R16 | - |
Блок предохранителей перед аккумулятором
Назначение предохранителей и реле перед аккумулятором (2007, 2008, 2009)
| No. | Amp. | Функция |
|---|---|---|
| 1 | - | Воздушный насос, вторичный воздух |
| 2 | 20 | Топливный насос; датчики кислорода с подогревом (лямбда-зонд) |
| 3 | 10 | Компрессор кондиционера |
| 4 | 30 | Главное реле |
| Реле: | ||
| 1 - | ||
| 2 - компрессор кондиционера | ||
| 3 - Предварительный подогрев кислородных датчиков (лямбда-зонд) | ||
| 4 - Главное реле, двигатель (ECM/EVAP/форсунки) |
