Предохранители и реле Saturn Astra (2008-2009)
Схемы относятся к указанным годам и вариантам Saturn Astra (2008-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Схема предохранителей Сатурн Астра 2008-2009 гг.
Предохранитель прикуривателя (розетка) в Saturn Astra Предохранитель №29 в блоке предохранителей в багажнике.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

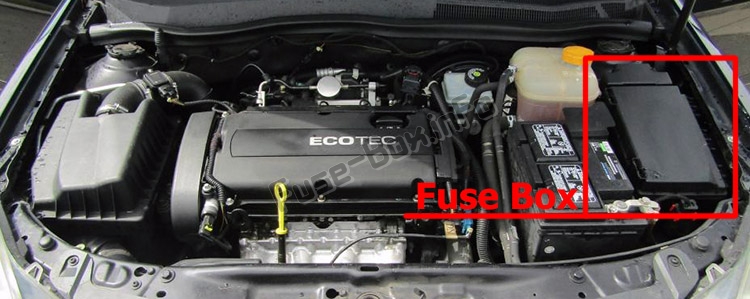

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

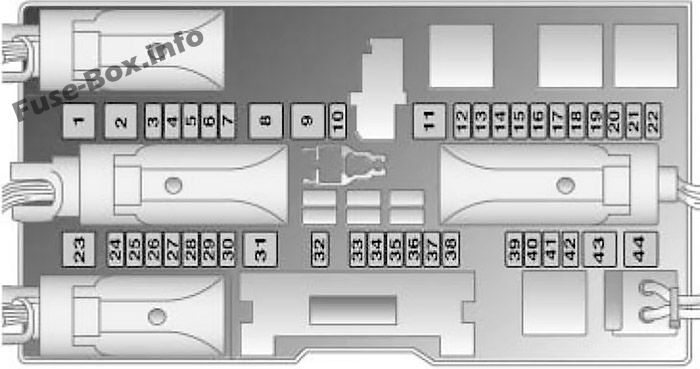

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | Клапаны антиблокировочной тормозной системы (ABS) |
| 2 | Насос АБС |
| 4 | Система климат-контроля (зажигание) |
| 5 | Вентилятор охлаждения двигателя (только AT и AC) |
| 6 | Вентилятор охлаждения двигателя |
| 7 | Электродвигатель омывателя ветрового и заднего стекла |
| 8 | Horn |
| 10 | Дверные замки |
| 13 | Противотуманные фары |
| 14 | Стеклоочистители (высокая скорость) |
| 15 | Стеклоочистители (низкая скорость) |
| 16 | Антиблокировочная тормозная система, выключатель стоп-сигнала |
| 17 | Вакуумный насос |
| 18 | Стартер |
| 20 | Муфта кондиционера |
| 21 | Модуль управления двигателем (ECM) (главное реле) |
| 22 | ЕСМ (аккумулятор) |
| 24 | Топливный насос/форсунки |
| 26 | ECM (датчик и приводы) |
| 27 | Усилитель руля |
| 28 | Автоматическая коробка передач (аккумулятор) |
| 29 | Автоматическая коробка передач (зажигание) |
| 30 | ЕСМ (зажигание) |
| 32 | Тормозной переключатель |
| 34 | Модуль рулевой колонки |
| 35 | Радио |
| 36 | Модуль OnStar/ Интерфейсный модуль OnStar/Дисплей |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

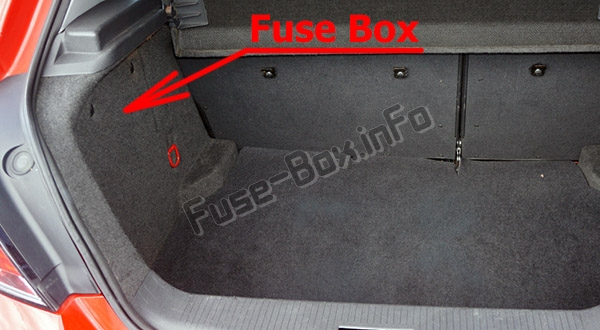

Расположение блока предохранителей
Блок предохранителей находится с левой стороны багажного отделения, за крышкой.

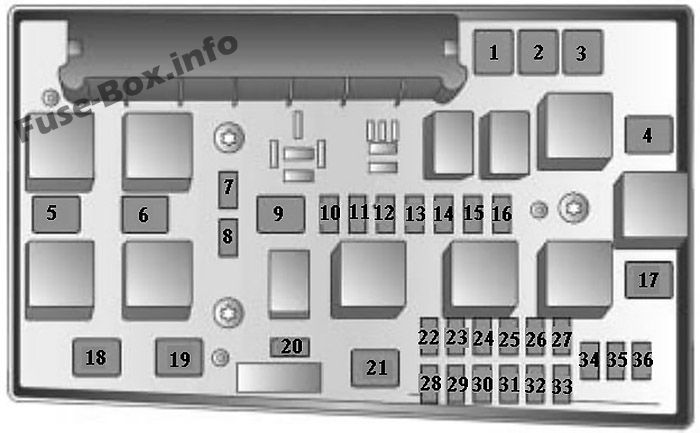

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | Передний электростеклоподъемник |
| 3 | Кластер |
| 4 | Система климат-контроля (аккумулятор) |
| 11 | Задний обогреватель |
| 12 | Стеклоочиститель заднего стекла |
| 14 | Система климат-контроля (зажигание) |
| 16 | Датчик обнаружения сиденья переднего пассажира |
| 17 | Система контроля давления в шинах (TPMS)/датчик дождя/внутреннее зеркало заднего вида |
| 18 | Внутреннее освещение |
| 21 | Плиссировка наружного зеркала |
| 22 | Люк на крыше |
| 23 | Задний электрический стеклоподъемник |
| 24 | Разъем диагностического канала |
| 29 | Дополнительная розетка питания (APO) |
| 34 | Люк на крыше |
| 38 | Дверные замки |
| 39 | Обогрев сиденья водителя |
| 40 | Обогрев сиденья переднего пассажира |
