Предохранители и реле Saturn Aura (2006-2010)

Схемы относятся к указанным годам и вариантам Saturn Aura (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.

Компоновка предохранителей Saturn Aura 2006-2010

Компоновка предохранителей Saturn Aura 2006-2010

Предохранитель прикуривателя (розетка) в Saturn Aura Предохранитель №20 в блоке предохранителей в багажнике.

Расположение блока предохранителей

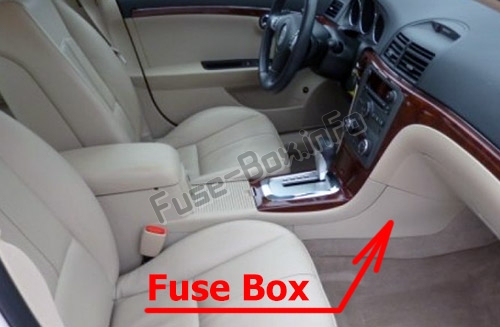

Пассажирский отсек

Блок предохранителей панели приборов расположен со стороны пассажира на центральной консоли за панелью отделки.
Снимите крышку панели, чтобы получить доступ к блоку предохранителей, затем снимите крышку блока предохранителей, чтобы получить доступ к предохранителям.Пассажирский отсек

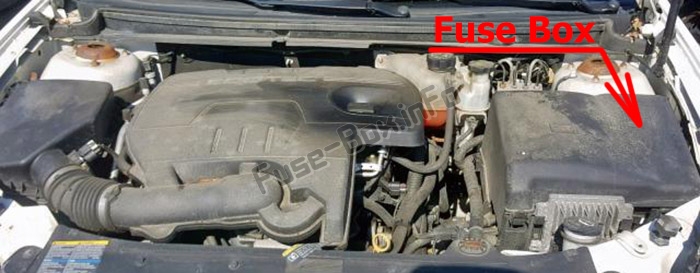

Моторного отсека

Блок предохранителей находится в моторном отсеке (слева), под крышкой.Моторного отсека

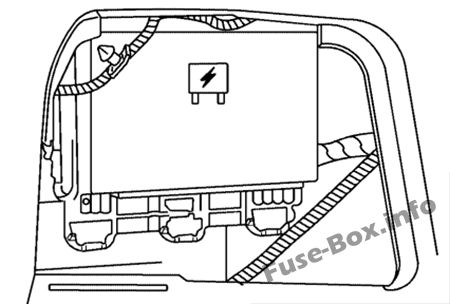

Багажное отделение

Блок предохранителей в задней части салона находится в багажнике автомобиля. Доступ к блоку предохранителей осуществляется через панель багажника со стороны водителя в задней части грузового отсека.Багажное отделение

Схемы блока предохранителей

2006, 2007

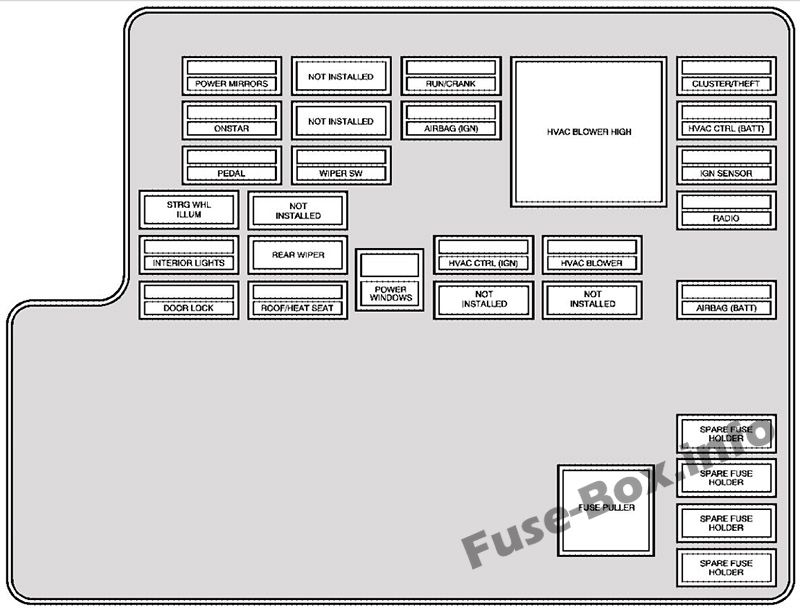

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей в салоне(2006, 2007)
NameПрименение
ЗЕРКАЛА С ПРИВОДОМЗеркала с электроприводом
НЕ УСТАНОВЛЕННе используется
РАБОТАЕТ/ПРОВОДИТПереключатель круиз-контроля, индикатор состояния подушки безопасности пассажира
ВОЗДУХОДУВКА HVAC ВЫСОКАЯОтопление Вентиляция Кондиционер Вентилятор - Реле высокой скорости
КЛАСТЕР/ КРАЖАКомбинация приборов, противоугонная система
ОНСТАРОнСтар®
ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ)Подушка безопасности (зажигание
КОНТРОЛЬ ОВКВ (БАТТ)Обогрев Вентиляция Кондиционирование воздуха Диагностический соединительный разъем (аккумулятор)
ПЕДАЛЬРегулируемые педали
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙПереключатель стеклоочистителя/омывателя ветрового стекла
ДАТЧИК ЗАЖИГАНИЯВыключатель зажигания
STRG WHL ILLUMПодсветка рулевого колеса
РАДИОАудио система
ВНУТРЕННЕЕ ОСВЕЩЕНИЕВнутренние лампы
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬНе используется
ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИЭлектрические стеклоподъемники
УПРАВЛЕНИЕ ОВКВ (ЗАЖИГАНИЕ)Отопление Вентиляция Управление кондиционированием воздуха (зажигание)
ВОЗДУХОДУВКА ОВКВОтопление Вентиляция Кондиционер Переключатель вентилятора
ЗАМОКДверные замки
КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМЛюк, Сиденье с подогревом
ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР)Airfcag (аккумулятор)
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
СЪЕМНИК ПРЕДОХРАНИТЕЛЯСъемник предохранителей

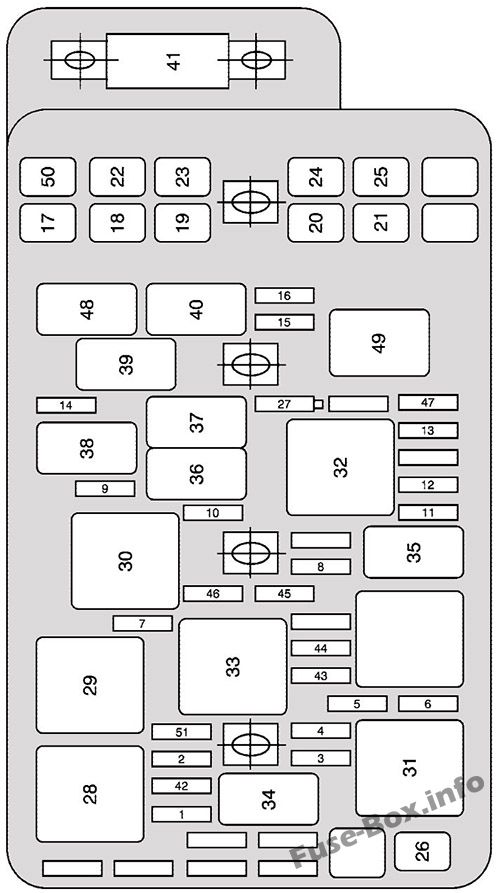

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2006, 2007)
№Применение
1Муфта кондиционера
2Электронное управление дроссельной заслонкой
3Модуль управления двигателем IGN 1 (LZ4)
4Модуль управления коробкой передач, зажигание 1
5Датчик массового расхода воздуха (LY7)
6эмиссия
7Ближний свет левой фары
8Horn
9Ближний свет правой фары
10Передние противотуманные фары
11Левая фара дальнего света
12Дальний свет правой фары
13Модуль управления двигателем BATT (LY7)
14Стеклоочиститель
15Антиблокировочная тормозная система (IGN 1)
16Модуль управления двигателем IGN 1 (LY7)
17Охлаждающий вентилятор 1
18Охлаждающий вентилятор 2
19Рабочее реле, отопление, вентиляция, вентилятор кондиционера
20Модуль управления кузовом 1
21Модуль управления кузовным оборудованием Run/Crank
22Задний электрический центр 1
23Задний электрический центр 2
24Антиблокировочная тормозная система
25Модуль управления кузовом 2
26Стартер
41Не используется
42Батарея модуля управления коробкой передач
43Модуль зажигания (LZ4); Форсунки, нечетные катушки зажигания (LY7)
44Форсунки (LZ4); Форсунки, даже катушки зажигания (LY7)
45Нагреватели датчика кислорода Post Cat
46Дневные ходовые огни
47Центральный высокорасположенный стоп-сигнал
50Окно питания водителя
51Модуль управления двигателем BATT (LZ4)
Реле
28Охлаждающий вентилятор 1
29Последовательный/параллельный вентилятор охлаждения
30Охлаждающий вентилятор 2
31Стартер
32Работа/запуск, зажигание
33Силовой агрегат
34Муфта кондиционера
35Дальний свет
36Передние противотуманные фары
37Horn
38Фара ближнего света
39Стеклоочиститель 1
40Стеклоочиститель 2
48Дневные ходовые огни
49Стоп-сигналы
53ВОЗДУШНЫЙ соленоид
Диоды
27щетка стеклоочистителя

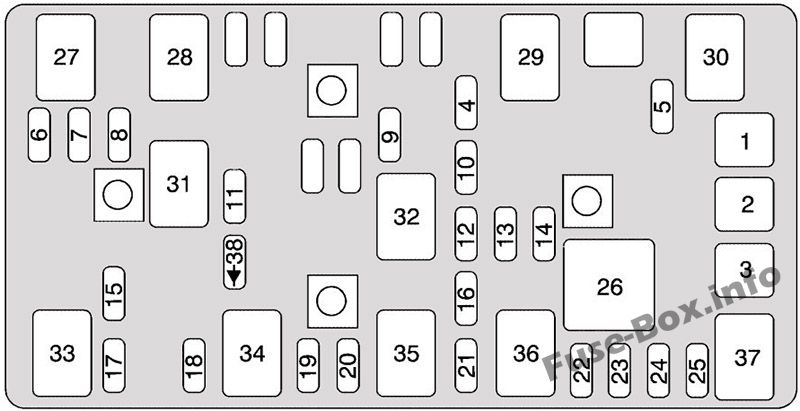

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажном отделении (2006-2010 гг.)
№Применение
1Органы управления пассажирским сиденьем
2Органы управления сиденьем водителя
3Не используется
4Не используется
52006, 2007: Стартер с ременным генератором (BAS)
2008-2010: Выброс 2, соленоид вентиляции адсорбера
6Парковочные огни, затемнение приборной панели
7Не используется
8Не используется
9Не используется
10Люк на крыше
11Не используется
12Не используется
13Аудио усилитель
14Подогрев сидений
15Не используется
16Система удаленного доступа без ключа (RKE), спутниковое радио XM, UGDO
17Резервные лампы
18Не используется
19Не используется
20Дополнительные розетки
21Не используется
22Освобождение багажника
23Задняя защита от запотевания
24Зеркала с подогревом
25Топливный насос
Реле
26Обогрев заднего стекла
27Парковые лампы
28Не используется
29Не используется
30Не используется
31Не используется
32Не используется
33Резервные лампы
34Не используется
35Не используется
36Освобождение багажника
37Топливный насос
38Лампа грузовая (диодная)

2008

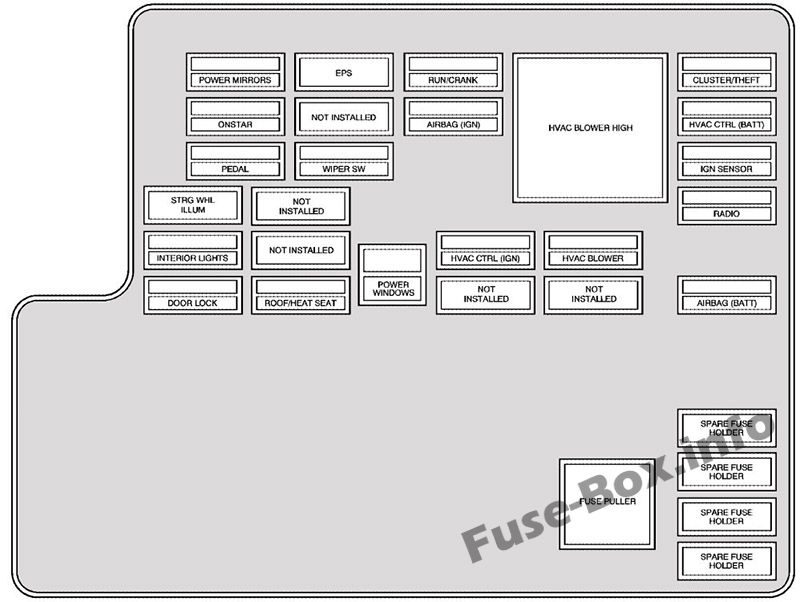

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей в салоне (2008-2010 гг.)
NameПрименение
ЗЕРКАЛА С ПРИВОДОМЗеркала с электроприводом
EPSЭлектронный усилитель руля
РАБОТАЕТ/ПРОВОДИТПереключатель круиз-контроля, индикатор состояния подушки безопасности пассажира
ВОЗДУХОДУВКА HVAC ВЫСОКАЯОтопление Вентиляция Кондиционер Вентилятор - Реле высокой скорости
КЛАСТЕР/ КРАЖАКомбинация приборов, противоугонная система
ОНСТАРОнСтар®
НЕ УСТАНОВЛЕННе используется
ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ)Подушка безопасности (зажигание
КОНТРОЛЬ ОВКВ (БАТТ)Отопление Вентиляция Кондиционирование воздуха Диагностический соединительный разъем (аккумуляторная батарея)
ПЕДАЛЬНе используется
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙПереключатель стеклоочистителя/омывателя ветрового стекла
ДАТЧИК ЗАЖИГАНИЯВыключатель зажигания
STRG WHL ILLUMПодсветка рулевого колеса
НЕ УСТАНОВЛЕННе используется
РАДИОАудио система
ВНУТРЕННЕЕ ОСВЕЩЕНИЕВнутренние лампы
ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИЭлектрические стеклоподъемники
УПРАВЛЕНИЕ ОВКВ (ЗАЖИГАНИЕ)Отопление Вентиляция Управление кондиционированием воздуха (зажигание)
ВОЗДУХОДУВКА ОВКВОтопление Вентиляция Кондиционер Переключатель вентилятора
ЗАМОКДверные замки
КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМЛюк, Сиденье с подогревом
ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР)Подушка безопасности (аккумулятор)
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
СЪЕМНИК ПРЕДОХРАНИТЕЛЯСъемник предохранителей

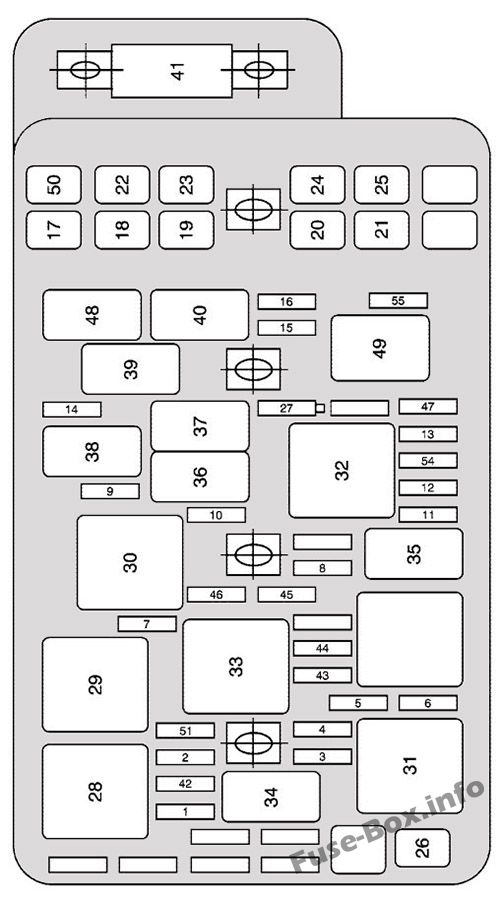

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2008 г.)
№Применение
1Муфта кондиционера
2Электронное управление дроссельной заслонкой
3Модуль управления двигателем IGN 1 (LZ4)
4Модуль управления коробкой передач, зажигание 1
5Датчик массового расхода воздуха (LY7)
6эмиссия
7Ближний свет левой фары
8Horn
9Ближний свет правой фары
10Передние противотуманные фары
11Левая фара дальнего света
12Дальний свет правой фары
13Модуль управления двигателем BATT (LY7 и LE5)
14Стеклоочиститель
15Антиблокировочная тормозная система (IGN 1)
16Модуль управления двигателем IGN 1 (LY7 и LE5)
17Охлаждающий вентилятор 1
18Охлаждающий вентилятор 2
19Рабочее реле, отопление, вентиляция, вентилятор кондиционера
20Модуль управления кузовом 1
21Модуль управления кузовным оборудованием Run/Crank
22Задний электрический центр 1
23Задний электрический центр 2
24Антиблокировочная тормозная система
25Модуль управления кузовом 2
26Стартер
41Электроусилитель руля
42Батарея модуля управления коробкой передач
43Модуль зажигания (LZ4 и LE5);
Форсунки, нечетные катушки зажигания (LY7)
44Форсунки (LZ4 и LE5);
Форсунки, даже катушки зажигания (LY7)
45Нагреватели датчика O2 Post Cat (LY7 и LZ4)
46Дневные ходовые огни
47Центральный высокорасположенный стоп-сигнал
50Окно питания водителя
51Модуль управления двигателем BATT (LZ4)
52Инвертор постоянного/переменного тока
53Антиблокировочная тормозная система АККУМУЛЯТОР
54Регулируемое управление напряжением
Реле
28Охлаждающий вентилятор 1
29Последовательный/параллельный вентилятор охлаждения
30Охлаждающий вентилятор 2
31Стартер
32Работа/запуск, зажигание
33Силовой агрегат
34Муфта кондиционера
35Дальний свет
36Передние противотуманные фары
37Horn
38Фара ближнего света
39Стеклоочиститель 1
40Стеклоочиститель 2
48Дневные ходовые огни
49Стоп-сигналы
53ВОЗДУШНЫЙ соленоид
Диоды
27щетка стеклоочистителя

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажном отделении (2006-2010 гг.)
№Применение
1Органы управления пассажирским сиденьем
2Органы управления сиденьем водителя
3Не используется
4Не используется
52006, 2007: Стартер с ременным генератором (BAS)
2008-2010: Выброс 2, соленоид вентиляции адсорбера
6Парковочные огни, затемнение приборной панели
7Не используется
8Не используется
9Не используется
10Люк на крыше
11Не используется
12Не используется
13Аудио усилитель
14Подогрев сидений
15Не используется
16Система удаленного доступа без ключа (RKE), спутниковое радио XM, UGDO
17Резервные лампы
18Не используется
19Не используется
20Дополнительные розетки
21Не используется
22Освобождение багажника
23Задняя защита от запотевания
24Зеркала с подогревом
25Топливный насос
Реле
26Обогрев заднего стекла
27Парковые лампы
28Не используется
29Не используется
30Не используется
31Не используется
32Не используется
33Резервные лампы
34Не используется
35Не используется
36Освобождение багажника
37Топливный насос
38Лампа грузовая (диодная)

2009, 2010

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей в салоне (2008-2010 гг.)
NameПрименение
ЗЕРКАЛА С ПРИВОДОМЗеркала с электроприводом
EPSЭлектронный усилитель руля
РАБОТАЕТ/ПРОВОДИТПереключатель круиз-контроля, индикатор состояния подушки безопасности пассажира
ВОЗДУХОДУВКА HVAC ВЫСОКАЯОтопление Вентиляция Кондиционер Вентилятор - Реле высокой скорости
КЛАСТЕР/ КРАЖАКомбинация приборов, противоугонная система
ОНСТАРОнСтар®
НЕ УСТАНОВЛЕННе используется
ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ)Подушка безопасности (зажигание
КОНТРОЛЬ ОВКВ (БАТТ)Отопление Вентиляция Кондиционирование воздуха Диагностический соединительный разъем (аккумуляторная батарея)
ПЕДАЛЬНе используется
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙПереключатель стеклоочистителя/омывателя ветрового стекла
ДАТЧИК ЗАЖИГАНИЯВыключатель зажигания
STRG WHL ILLUMПодсветка рулевого колеса
НЕ УСТАНОВЛЕННе используется
РАДИОАудио система
ВНУТРЕННЕЕ ОСВЕЩЕНИЕВнутренние лампы
ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИЭлектрические стеклоподъемники
УПРАВЛЕНИЕ ОВКВ (ЗАЖИГАНИЕ)Отопление Вентиляция Управление кондиционированием воздуха (зажигание)
ВОЗДУХОДУВКА ОВКВОтопление Вентиляция Кондиционер Переключатель вентилятора
ЗАМОКДверные замки
КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМЛюк, Сиденье с подогревом
ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР)Подушка безопасности (аккумулятор)
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯЗапасной держатель предохранителя
СЪЕМНИК ПРЕДОХРАНИТЕЛЯСъемник предохранителей

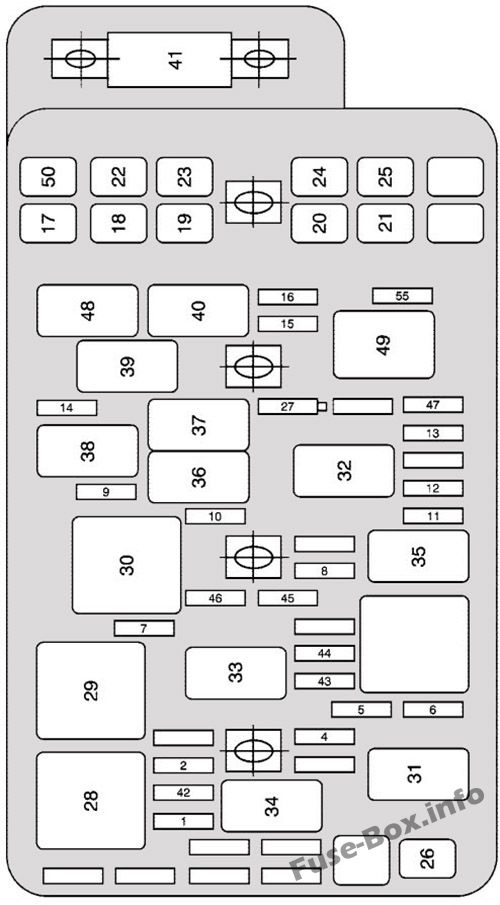

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2009, 2010)
№Применение
1Муфта кондиционера
2Электронное управление дроссельной заслонкой
4Модуль управления коробкой передач, зажигание 1
5Датчик массового расхода воздуха (LY7)
6эмиссия
7Ближний свет левой фары
8Horn
9Ближний свет правой фары
10Передние противотуманные фары
11Левая фара дальнего света
12Дальний свет правой фары
13Модуль управления двигателем BATT (LY7 и LE5)
14Стеклоочиститель
15Антиблокировочная тормозная система (IGN 1)
16Модуль управления двигателем IGN 1 (LY7 и LE5)
17Охлаждающий вентилятор 1
18Охлаждающий вентилятор 2
19Рабочее реле, отопление, вентиляция, вентилятор кондиционера
20Модуль управления кузовом 1
21Модуль управления кузовным оборудованием Run/Crank
22Задний электрический центр 1
23Задний электрический центр 2
24Антиблокировочная тормозная система
25Модуль управления кузовом 2
26Стартер
41Электроусилитель руля
42Батарея модуля управления коробкой передач
43Модуль зажигания (LE5);
Форсунки, нечетные катушки зажигания (LY7)
44Форсунки (LE5); Форсунки,
Катушки зажигания даже (LY7)
45 Нагреватели датчика O2 Post Cat (LY7)
46 Дневные ходовые огни
47 Центральный высокорасположенный стоп-сигнал
50Окно питания водителя
52ВОЗДУШНЫЙ соленоид
54Регулируемое управление напряжением
55Антиблокировочная тормозная система АККУМУЛЯТОР
Реле
28Охлаждающий вентилятор 1
29Последовательный/параллельный вентилятор охлаждения
30Охлаждающий вентилятор 2
31Стартер
32Работа/запуск, зажигание
33Силовой агрегат
34Муфта кондиционера
35Дальний свет
36Передние противотуманные фары
37Horn
38Фара ближнего света
39Стеклоочиститель 1
40Стеклоочиститель 2
48Дневные ходовые огни
49Стоп-сигналы
53ВОЗДУШНЫЙ соленоид
Диоды
27щетка стеклоочистителя

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажном отделении (2006-2010 гг.)
№Применение
1Органы управления пассажирским сиденьем
2Органы управления сиденьем водителя
3Не используется
4Не используется
52006, 2007: Стартер с ременным генератором (BAS)
2008-2010: Выброс 2, соленоид вентиляции адсорбера
6Парковочные огни, затемнение приборной панели
7Не используется
8Не используется
9Не используется
10Люк на крыше
11Не используется
12Не используется
13Аудио усилитель
14Подогрев сидений
15Не используется
16Система удаленного доступа без ключа (RKE), спутниковое радио XM, UGDO
17Резервные лампы
18Не используется
19Не используется
20Дополнительные розетки
21Не используется
22Освобождение багажника
23Задняя защита от запотевания
24Зеркала с подогревом
25Топливный насос
Реле
26Обогрев заднего стекла
27Парковые лампы
28Не используется
29Не используется
30Не используется
31Не используется
32Не используется
33Резервные лампы
34Не используется
35Не используется
36Освобождение багажника
37Топливный насос
38Лампа грузовая (диодная)
