Предохранители и реле Saturn Ion (2003-2007)
Схемы относятся к указанным годам и вариантам Saturn Ion (2003-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Расположение предохранителей Saturn Ion 2003-2007 гг.
Предохранители прикуривателя (розетка) в Saturn Ion находятся в блоке предохранителей в салоне – см. предохранители «БОЛЕЕ ЛЕГКИЙ» (прикуриватель) и «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (дополнительная розетка питания).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

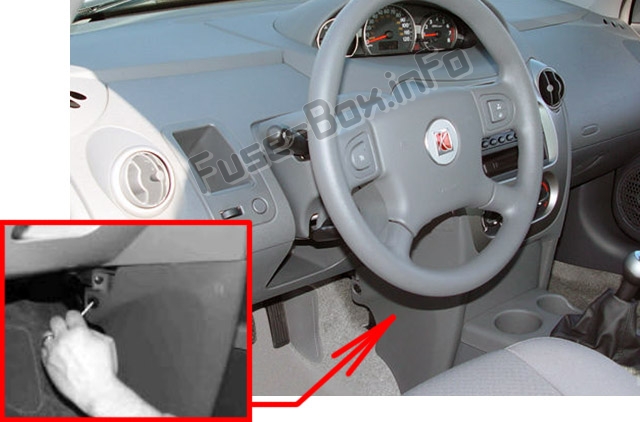

Расположение блока предохранителей
Блок предохранителей панели приборов расположен за панелью на центральной консоли со стороны водителя.
Ослабьте винт на крышке и снимите крышку.

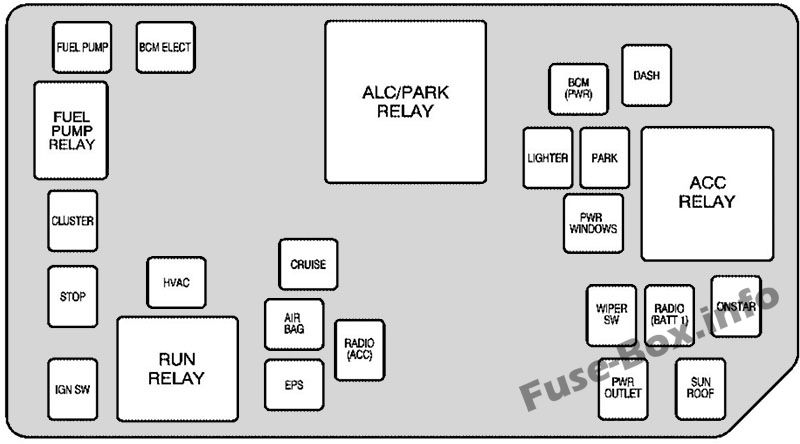

Схема блока предохранителей
| Name | Применение |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности, модуль датчиков и диагностики (SDM) |
| РАЗМЕЩЕНИЕ ИНТЕРФЕЙС/ ONSTAR | Развлечения, Мобильная связь, OnStar |
| КРУИЗ | Модуль круиз-контроля, пусковой переключатель сцепления |
| EPS/КРУИЗ | Переключатели круиз-контроля, блок EPS |
| ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| HVAC | Климат-контроль |
| КЛАСТЕР | Кластер панели приборов |
| БОЛЕЕ ЛЕГКИЙ | Зажигалка |
| РАДИО (BATT1) | Радиоприемник, развлекательная память |
| РАДИО (АСС) | Радиоприемник, Развлечения |
| ЛЮК | Люк с электроприводом, зеркало OnStar |
| ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ | Стеклоочистители и омыватели ветрового стекла, переключатель управления блокировкой переключения передач |
| DASH | Приборная панель, переключатель затемнения |
| ПО IGN | Выключатель зажигания |
| PARK | Переключатель фар |
| ВЫХОД ЭЛЕКТРОПИТАНИЯ | Вспомогательная розетка |
| ПВР ОКНА | Переключатели стеклоподъемников |
| STOP | Выключатель стоп-сигнала (тормоза) |
| ВЫБРАТЬ БКМ | Замок зажигания, блок управления кузовным оборудованием (BCM) |
| ВМС (PWR) | Входной контроль, открытие багажника |
| Реле | |
| RUN | Климат-контроль (вентилятор HVAC, контрольные панели) |
| ACC | Электрические стеклоподъемники, люк на крыше, радио, переключатель стеклоочистителя, розетка для аксессуаров |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| АЛК/ПАРК | OnStar, радио, приборная панель, блок управления кузовным оборудованием (контроль входа), прикуриватель, переключатель фар, лампа номерного знака |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

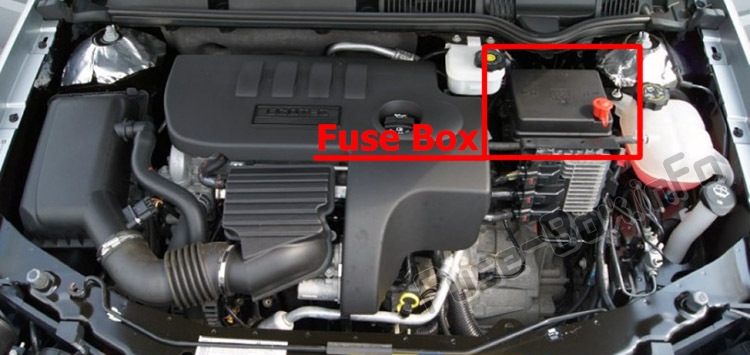

Расположение блока предохранителей
Он расположен в моторном отсеке (слева), под крышкой.
Схема блока предохранителей (двигатель 2,2 л L4, 2003, 2004)
| № | Name | Применение |
|---|---|---|
| 1 | ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач |
| 4 | HDLP-RH | Фара со стороны пассажира |
| 5 | A/C | Реле муфты кондиционера |
| 8 | ABS2 | Антиблокировочная тормозная система, модуль контроля тяги |
| 9 | ECM | Модуль управления двигателем |
| 10 | ERLS | Соленоид продувки адсорбера, соленоид вентиляции адсорбера, датчик низкого уровня охлаждающей жидкости, датчики кислорода |
| 11 | IGN | Модуль управления электрическим зажиганием, система зарядки, резервный переключатель нейтральной остановки |
| 13 | ТРАНС2 | Трансмиссия (вариант VTi) |
| 14 | ТРАНС1 | Модуль управления коробкой передач, резервирование нейтральной остановки |
| 15 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | PRNDL, резервный переключатель |
| 16 | ИНЖЕКТОРЫ | Топливные форсунки (цилиндр 1, 2, 3, 4) |
| 17 | FOG | Микрореле противотуманных фар |
| 18 | HDLP-LH | Фара со стороны водителя |
| 19 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мини-реле стеклоочистителя |
| 20 | HORN | Микрореле звукового сигнала |
| 21 | ПРЕМ АУДИО | Развлечения, Радиоусилитель премиум-класса |
| 22 | ABS | Антиблокировочная тормозная система, модуль контроля тяги |
| 23 | RR DEFOG | Мини-реле заднего обогревателя |
| 38 | РАБОТАЕТ/ПРОВОДИТ | Мини-реле зажигания 1 |
| 39 | ИП БАТТ1 | Модуль управления кузовом |
| 40 | ABS | Антиблокировочная тормозная система, модуль контроля тяги |
| 41 | ИП БАТТ2 | Модуль управления кузовом |
| 42 | EPS2 | Электроусилитель руля |
| 43 | EPS1 | Электроусилитель руля |
| 45 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Мини-реле вентилятора охлаждения |
| 46 | РУКОЯТКА | Мини-реле модуля управления силовым агрегатом |
| 47 | ИП БАТТ 1А | Модуль управления кузовом |
| 48 | БЕГ (ЗАЖИГ 3) | Модуль управления кузовом |
| Реле | ||
| 24 | A/C | Муфта кондиционера |
| 25 | HORN | Horn |
| 26 | ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| 28 | РАБОТАЕТ/ПРОВОДИТ | Модуль управления кузовом |
| 30 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| 31 | ИКМ ПРОДОЛЖ. | ECM |
| 32 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ1 | Система стеклоочистителя |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ2 | Система стеклоочистителя |
| 34 | ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| Диоды | ||
| 35 | A/C | Диод кондиционера |
| 37 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | диод стеклоочистителя |
Схема блока предохранителей (двигатель 2,0 л L4, 2003, 2004)
| № | Name | Применение |
|---|---|---|
| 1 | ECM | Модуль управления двигателем |
| 4 | правая HDLP | Фара со стороны пассажира |
| 5 | A/C | Реле муфты кондиционера |
| 8 | ABS | Антиблокировочная тормозная система |
| 9 | ЭБУ/и т.д. | Модуль управления двигателем |
| 10 | ЭМИСС | Соленоид продувки адсорбера, датчик массового расхода воздуха, датчик низкого уровня охлаждающей жидкости, датчики кислорода |
| 11 | IGN | Катушки зажигания (1,2,3,4) |
| 13 | ECM | Модуль управления двигателем |
| 14 | СПОСОБСТВОВАТЬ РОСТУ | Соленоид наддува двигателя |
| 15 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервный переключатель |
| 16 | ИНЖЕКТОРЫ | Топливные форсунки (цилиндр 1, 2, 3, 4) |
| 18 | левый HDLP | Фара со стороны водителя |
| 19 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мини-реле стеклоочистителя |
| 20 | HORN | Микрореле звукового сигнала |
| 21 | РАДИО | Радио |
| 22 | ABS | Антиблокировочная тормозная система |
| 23 | RR DEFOG | Мини-реле заднего обогревателя |
| 38 | РАБОТАЕТ/ПРОВОДИТ | Мини-реле зажигания 1 |
| 39 | ИП БАТТ1 | Модуль управления кузовом |
| 40 | ABS | Антиблокировочная тормозная система |
| 41 | ИП БАТТ2 | Модуль управления кузовом |
| 43 | EPS | Электроусилитель руля |
| 44 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Мини-реле вентилятора охлаждения |
| 45 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Мини-реле вентилятора охлаждения |
| 46 | РУКОЯТКА | Крэнк |
| 47 | ИП БАТТ 1А | Модуль управления кузовом |
| 48 | БЕГ (ЗАЖИГ 3) | Модуль управления кузовом |
| Реле | ||
| 24 | МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| 25 | HORN | Horn |
| 27 | НАСОС ПОСЛЕ ХОЛОДИЛЬНИКА | Насос после охладителя |
| 28 | РАБОТАЕТ/ПРОВОДИТ | Модуль управления кузовом |
| 29 | СИЛОВАЯ ТРАНСМИССИЯ | Силовой агрегат |
| 30 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентилятор охлаждения двигателя |
| 31 | ЭБУ ПРОДОЛЖ. | Соленоид стартера |
| 32 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ1 | Система стеклоочистителя |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ2 | Система стеклоочистителя |
| 34 | ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| Диоды | ||
| 35 | A/C | Диод кондиционера |
| 37 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | диод стеклоочистителя |

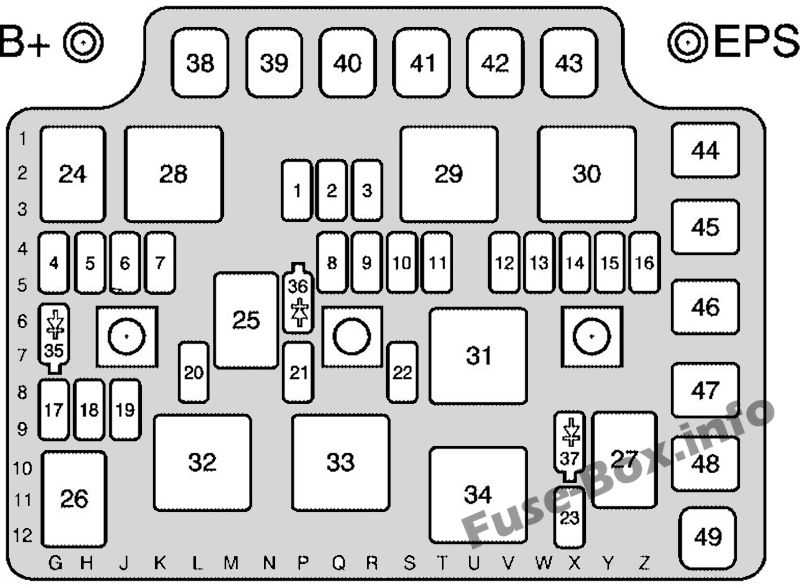

Схема блока предохранителей (двигатель 2,2 л L4, 2005-2007 гг.)
