Предохранители и реле Saturn L-series (2003-2005)
Схемы относятся к указанным годам и вариантам Saturn L-series (2003-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Расположение предохранителей Saturn L100, L200, L300, LW200, LW300 2003-2005 гг.
Предохранители прикуривателя (розетка) в Saturn L-серии расположены в блоке предохранителей моторного отсека (см. предохранители «БОЛЕЕ ЛЕГКИЙ» и «AUX PWR»).
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

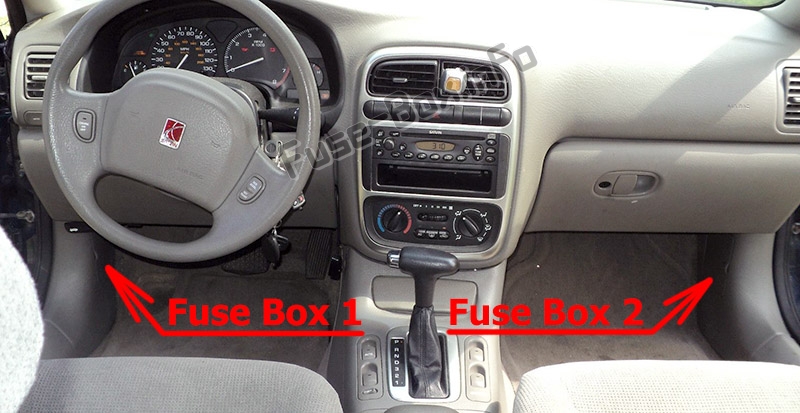

Расположение блока предохранителей
Под приборной панелью с правой и левой стороны автомобиля расположены два блока предохранителей. С помощью ключа или монеты снимите дверцу панели предохранителей.

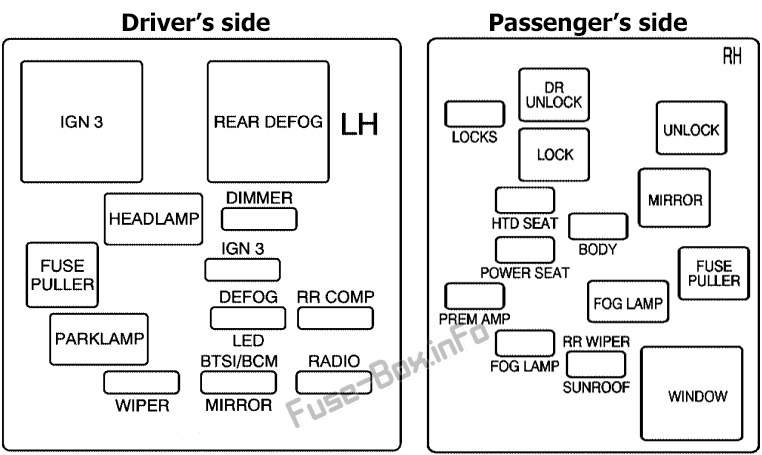

Схема блока предохранителей
| Name | Описание |
|---|---|
| Сторона водителя | |
| ДИММЕР | Диммер |
| IGN 3 | Переключатель левого/правого сиденья с подогревом (при наличии), кондиционер, реле обогревателя заднего стекла |
| Светодиод DEFOG | Задний светодиодный индикатор защиты от запотевания |
| РД КОМП | Лампа багажника |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Омыватели и дворники ветрового стекла (спереди) |
| БТСИ/BCM/ ЗЕРКАЛО | Блокировка переключения передач с тормозом, блок управления кузовным оборудованием, зеркала с электроприводом |
| РАДИО | Аудио, OnStar, DVD на заднем сиденье (опция) |
| IGN 3 | Реле замка зажигания |
| ЗАДНИЙ ПРОТИВОТУМАН | Реле заднего обогревателя |
| НАЛОБНЫЙ ФОНАРЬ | Реле фар |
| ПАРКОВКА | Реле парковочных фонарей |
| Сторона пассажира | |
| ЗАМКИ | Замки с электроприводом |
| СИДЕНЬЕ | Подогрев сидений (при наличии) |
| BODY | Дверные замки с электроприводом, реле обогрева зеркал, защелка задней двери |
| СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ | Сиденье с электроприводом |
| ПРЕМ AMP | Усилитель звуковой системы премиум-класса |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ/ ЛЮК КРЫШИ | Задний стеклоочиститель/омыватель (универсал), люк на крыше |
| ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери водителя |
| РАЗБЛОКИРОВАТЬ | Реле разблокировки двери |
| LOCK | Реле дверного замка |
| ЗЕРКАЛО | Реле зеркал с электроприводом |
| ПРОТИВОТУМАННАЯ ФАРА | Реле противотуманных фар |
| ОКНО | Электрические стеклоподъемники, реле люка с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

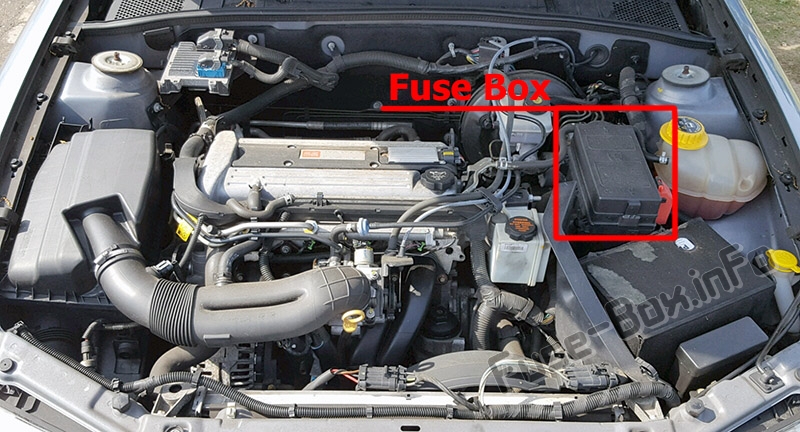

Расположение блока предохранителей

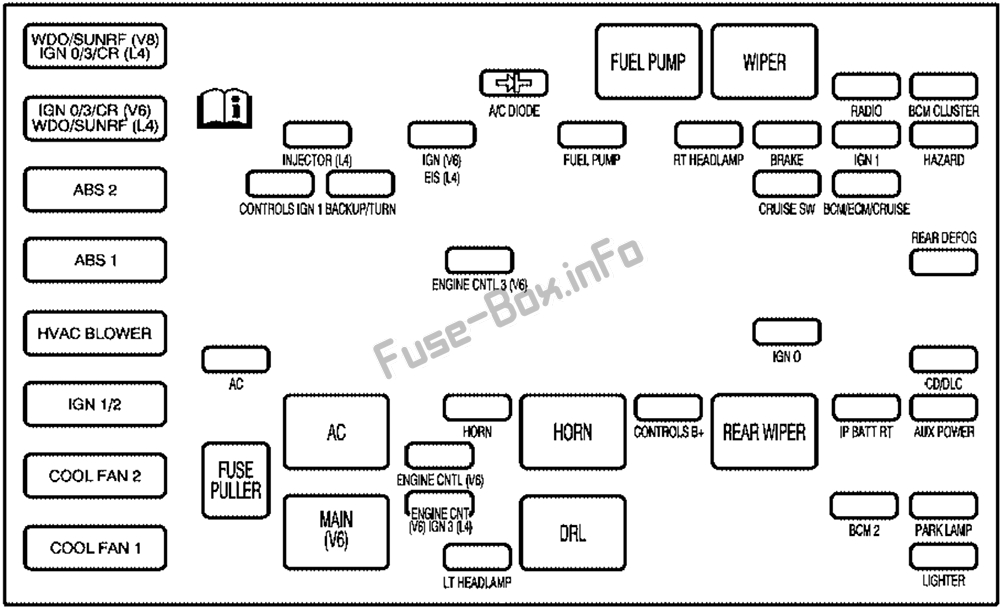

Схема блока предохранителей
| Name | Описание |
|---|---|
| ЗАЖИГАНИЕ 0/3/CR (L4) | Выключатель зажигания |
| РАДИО / НА ЗВЕЗДЕ | Аудиосистема, OnStar, DVD на заднем сиденье (опция) |
| КЛАСТЕР БКМ | Блок управления кузовным оборудованием, комбинация приборов, переключатель освещения |
| ИНЖЕКТОР (или INJ) (L4) | Топливные форсунки (2,2 л L4, при наличии) |
| ИГН (V6) ЭИС (L4) | 3,0 л V6: Катушки зажигания; 2,2 л L4: электронная система зажигания |
| ТОПЛИВНЫЙ НАСОС | Система топливного насоса |
| RT НАЛОБНЫЙ ФОНАРЬ (или R HDLP) | Правые фары |
| ТОРМОЗ | Стоп-сигналы |
| IGN 1 | Комбинация приборов, датчик уровня охлаждающей жидкости, подушка безопасности, электронный PRND321 |
| ОПАСНОСТЬ | Аварийная сигнализация, HBTT (индикатор дальнего света фары), приборная панель I/P |
| АБС 2 | Антиблокировочная тормозная система |
| ЗАЖИГАНИЕ 1 | Модуль управления вентилятором системы охлаждения, модуль управления силовым агрегатом, коробка передач (2,2 л, L4, при наличии), модуль управления коробкой передач (3,0 л, V6) |
| РЕЗЕРВ/ПОВОРОТ | Резервные лампы, переключатель уровня охлаждающей жидкости |
| КРУИЗ SW | Переключатель круиз-контроля |
| BCM/ECM/ КРУИЗ | Блок управления кузовным оборудованием, блок управления двигателем, круиз-контроль, АБС |
| АБС 1 | Антиблокировочная тормозная система |
| КОНТРОЛЬ ДВИГАТЕЛЯ 3 (V6) | 3,0-литровый двигатель V6 |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| ВОЗДУХОДУВКА ОВКВ | Высокий воздуходувка |
| IGN 0 | Переключатель нейтрального положения парковки, модуль управления силовым агрегатом |
| AC | Система кондиционирования воздуха |
| CD/DLC | Аудио, разъем канала передачи данных (DLC), DVD на заднем сиденье (опция) |
| ИГН 1/2 | Замок зажигания |
| HORN | Horn |
| УПРАВЛЕНИЕ Б+ | Модуль управления силовым агрегатом (2,2 л, L4, при наличии), модуль управления двигателем (3,0 л, V6), модуль управления коробкой передач (3,0 л, V6) |
| И/П БАТТ РТ | Блок предохранителей панели приборов со стороны пассажира |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ (или ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ) | Розетка |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Модуль охлаждающего вентилятора |
| КОНТРОЛЬ ДВИГАТЕЛЯ (V6) | Двигатель 3,0 л V6 (L81) |
| КОНТРОЛЬ ДВИГАТЕЛЯ (V6) ИГН 3 (L4) | Переключатель сцепления круиз-контроля двигателя 3,0 л V6, система контроля выбросов, реле кондиционера, кислородный датчик с подогревом |
| БКМ 2 | Модуль управления кузовом |
| ПАРКОВОЧНАЯ ЛАМПА | Передние габаритные огни, задние фонари, передние габаритные огни, задние габаритные огни, номерные огни, подсветка дисплея радиоприемника, подсветка панели I/P, диммер I/P, кольцо прикуривателя, подсветка пепельницы, подсветка PRND321, подсветка переключателя климат-контроля |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Модуль охлаждающего вентилятора |
| LT НАЛОБНЫЙ ФОНАРЬ (или L HDLP) | Левые фары |
| БОЛЕЕ ЛЕГКИЙ | Зажигалка |
| ДИОД ПЕРЕМЕННОГО ТОКА | Диод кондиционера |
| Автоматические выключатели | |
| WDO/SUNRF (V6) | Реле стеклоподъемника, люк (3,0 л V6) |
| WDO/SUNRF/AIR (L4) | Реле стеклоподъемников, реле люка и воздушного насоса (2,2 л L4, при наличии) |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Система топливного насоса |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Система стеклоочистителя |
| AC | Система кондиционирования воздуха |
| HORN | Horn |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Система заднего стеклоочистителя (только для универсалов) |
| ОСНОВНОЙ (V6) | 3,0-литровый двигатель V6 |
| DRL | Дневной ходовой огонь |
