Предохранители и реле Saturn Outlook (2006-2010)
Схемы относятся к указанным годам и вариантам Saturn Outlook (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Компоновка предохранителей Saturn Outlook 2006-2010
Предохранители прикуривателя (розетка) в Saturn Outlook расположены в блоке предохранителей в моторном отсеке — см. предохранители «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) и «РР АПО» (розетка питания заднего дополнительного оборудования).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

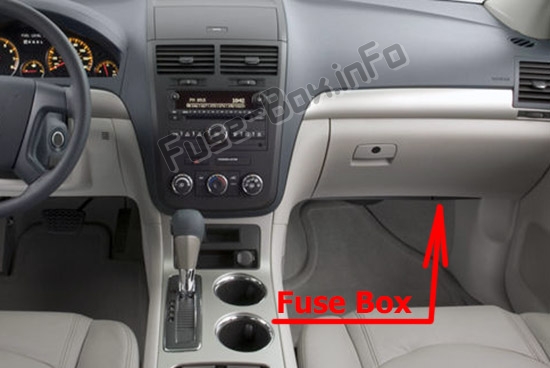

Расположение блока предохранителей

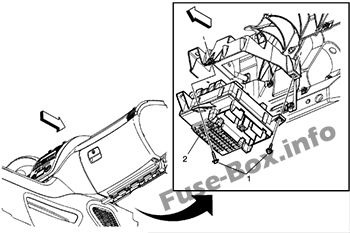

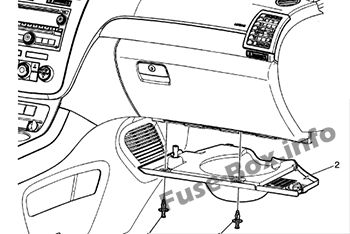

Блок предохранителей находится под панелью приборов (со стороны пассажира), под крышкой. Потяните вниз крышку, чтобы получить доступ к блоку предохранителей.

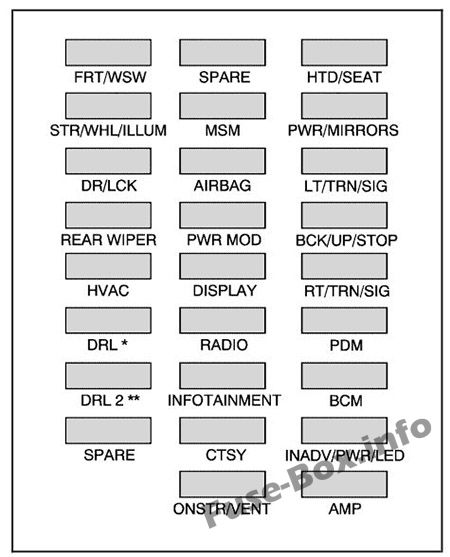

Схема блока предохранителей
| Name | Применение |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| AMP | Усилитель |
| НАЗАД/ВВЕРХ/СТОП | Фонарь заднего хода/ стоп-сигнал |
| BCM | Модуль управления кузовом |
| ЦНСТР/ ВЕНТ | Вентиляция канистры |
| CTSY | Учтивость |
| DR/LCK | Дверные замки |
| DRL | Дневные ходовые огни |
| ДХО 2 | Только GMC HID/задние противотуманные фары — только для Китая |
| ДСПЛИ | Отображать |
| FRT/WSW | Омыватель ветрового стекла |
| HTD / ХОЛОДНОЕ СИДЕНЬЕ | Сиденья с подогревом/охлаждением |
| HVAC | Отопление, вентиляция, кондиционирование |
| INADV/PWR/LED | Непреднамеренный индикатор питания |
| ИНФОРМНТ | Информационно-развлекательная система |
| ЛТ/РН/SIG | Сигнал поворота со стороны водителя |
| MSM | Модуль сиденья с памятью |
| PDM | Зеркала с электроприводом, открытие задней двери |
| РЕЖИМ ПИТАНИЯ | Режим мощности |
| PWR/МИР | Зеркала с электроприводом |
| RDO | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| РТ/РН/SIG | Сигнал поворота со стороны пассажира |
| ЗАПАСНОЙ | Запасной |
| СИЛ/БХЛ/ ILLUM | Подсветка рулевого колеса |

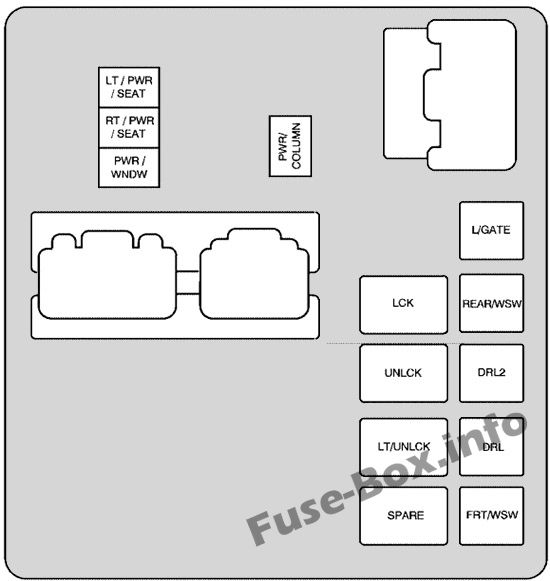

Сторона реле
| Name | Применение |
|---|---|
| ЛТ/ПВР/СИДЕНЬЕ | Реле сиденья с электроприводом со стороны водителя |
| RT/PWR/SEAT | Реле сиденья пассажира с электроприводом |
| PWR/WNDW | Реле питания Windows |
| МОЩНОСТЬ/ КОЛОННА | Реле рулевой колонки с усилителем |
| Л/ВОРОТА | Реле задней двери |
| LCK | Реле блокировки питания |
| ЗАД/ЗЮЗ | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| DRL2 | Реле дневных ходовых огней 2 |
| DRL | Реле дневных ходовых огней |
| ЗАПАСНОЙ | Запасной |
| FRT/WSW | Реле омывателя ветрового стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

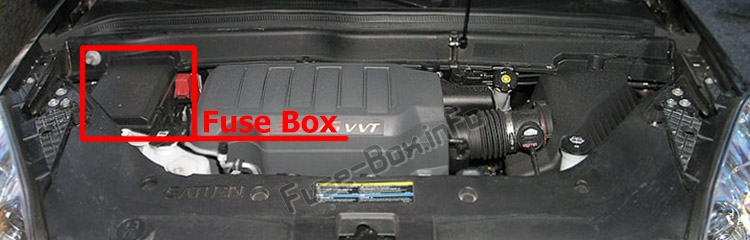

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (справа), под крышкой

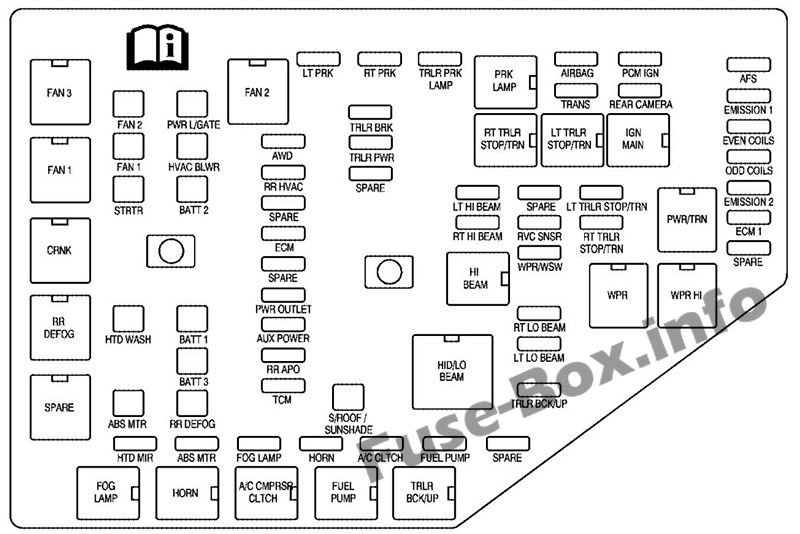

Схема блока предохранителей
| Name | Применение |
|---|---|
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| АБС ССО | Антиблокировочная тормозная система (ABS) Мотор |
| AFS | Адаптивная система переднего освещения |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| AWD | Система полного привода |
| БАТТ1 | Батарея 1 |
| БАТТ2 | Батарея 2 |
| БАТТ3 | Батарея 3 |
| ECM | Модуль управления двигателем |
| ЕСМ 1 | Модуль управления двигателем 1 |
| ЭМИССИЯ 1 | Эмиссия 1 |
| ЭМИССИЯ 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки инжектора |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| FSCM | Модуль управления топливной системой |
| HORN | Horn |
| ХТД МИР | Наружное зеркало заднего вида с подогревом |
| ОВКВ BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| ЛТ ПРК | Левый стояночный фонарь |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки инжектора |
| ПКМ ЗАЖИГАНИЕ | Зажигание модуля управления силовым агрегатом |
| PWR L/ВОРОТ | Задняя дверь с электроприводом |
| ВЫХОД ЭЛЕКТРОПИТАНИЯ | Розетка |
| ЗАДНЯЯ КАМЕРА | Задняя камера |
| РР АПО | Задняя розетка для аксессуаров |
| RR DEFOG | Задний обогреватель |
| ОВКВ | Задний климат-контроль |
| РТ ДАЛЬНИЙ ЛУЧ | Правая фара дальнего света |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| РТ ПРК | Правый стояночный фонарь |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| РВК СНСР | Датчик регулируемого напряжения |
| S/КРЫША/ЗОНТАЖ | Люк на крыше |
| ОКАЗАНИЕ УСЛУГ | Сервисный ремонт |
| ЗАПАСНОЙ | Запасной |
| Стоп-сигналы | Стоп-сигналы (только для Китая) |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| TRLR НАЗАД/ВВЕРХ | Фонари заднего хода прицепа |
| ТРЛР БРК | Тормоз прицепа |
| ТРЛР ФРК ЛАМПА | Фары для прицепа |
| ТРЛР PWR | Мощность прицепа |
| WPR/WSW | Стеклоочиститель/ омыватель ветрового стекла |
| Реле | |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| CRNK | Коммутируемая мощность |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ДАЛЬНИЙ ЛУЧ | Фары дальнего света |
| HID/LO BEAM | Фары ближнего света с газоразрядными лампами высокой интенсивности (HID) |
| HORN | Horn |
| IGN | Зажигание Основное |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал и указатель поворота прицепа |
| ФРК ЛАМПА | Парковая лампа |
| PWR/ТРН | Силовой агрегат |
| RR DEFOG | Обогрев заднего стекла |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| Стоп-сигналы | Стоп-сигналы (только для Китая) |
| TRLR НАЗАД/ВВЕРХ | Фонари заднего хода прицепа |
| WPR | Стеклоочиститель |
| WPR привет | Стеклоочиститель на высокой скорости |
