Предохранители и реле Saturn Sky (2006-2010)
Схемы относятся к указанным годам и вариантам Saturn Sky (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Схема взрывателя Saturn Sky 2006-2010 гг.
Предохранитель прикуривателя (розетка) в небе Сатурн Это предохранитель №30 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

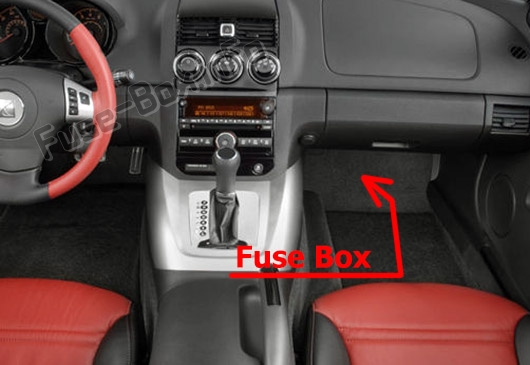

Расположение блока предохранителей
Блок предохранителей находится под бардачком со стороны пассажира под ковриком.

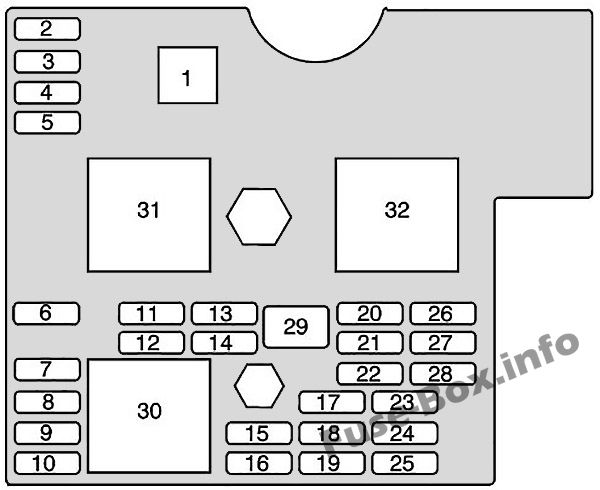

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Съемник предохранителей |
| 2 | Пустой |
| 3 | Пустой |
| 4 | Пустой |
| 5 | Пустой |
| 6 | Усилитель |
| 7 | Кластер |
| 8 | Замок зажигания, PassKey II+ |
| 9 | Стоп-сигнал |
| 10 | Система климат-контроля, PassKey III+ |
| 11 | Пустой |
| 12 | Запасной |
| 13 | Воздушная подушка |
| 14 | Запасной |
| 15 | щетка стеклоочистителя |
| 16 | Система климат-контроля, автоматический датчик присутствия, реле стартера, приборная панель |
| 17 | Пустой |
| 18 | Пустой |
| 19 | Органы управления на рулевом колесе |
| 20 | Запасной |
| 21 | Запасной |
| 22 | Пустой |
| 23 | Радио |
| 24 | Сенсорно-диагностический модуль |
| 25 | Модуль управления двигателем, модуль управления коробкой передач |
| 26 | Дверные замки |
| 27 | Внутренние лампы |
| 28 | Подсветка рулевого колеса |
| 29 | Электрические стеклоподъемники |
| 30 | Система климат-контроля |
| 31 | Пустой |
| 32 | Сохраненная мощность аксессуаров |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

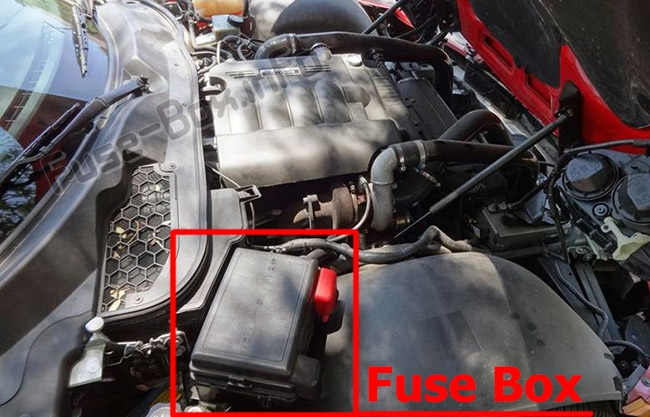

Расположение блока предохранителей
Он находится в моторном отсеке (справа), под крышкой.

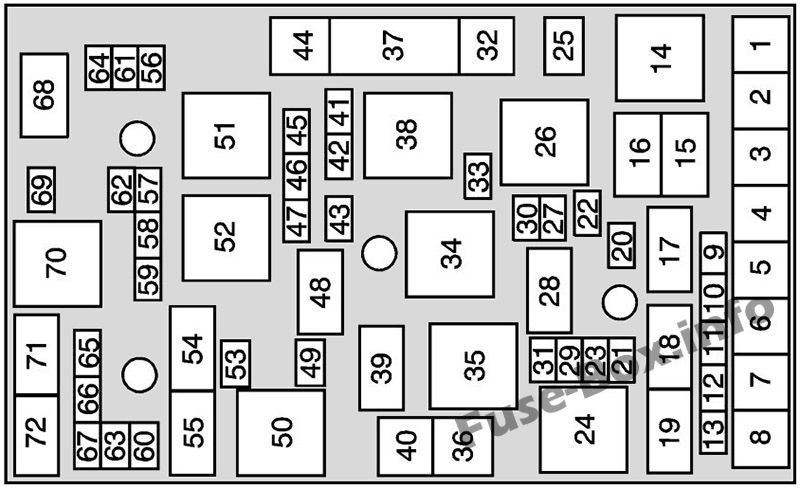

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Пустой (LE5); Вентилятор охлаждения (LNF) |
| 2 | Обогрев заднего стекла |
| 3 | Пустой |
| 4 | Модуль управления кузовом 3 |
| 5 | Крэнк |
| 6 | Модуль управления кузовом 2 |
| 7 | Модуль управления кузовом |
| 8 | Вентилятор охлаждения 2 (LE5); Пустой (ЛНФ) |
| 9 | Пустой |
| 10 | Ствол |
| 11 | Ствол |
| 12 | Пустой |
| 13 | Топливный насос |
| 14 | Реле заднего обогревателя |
| 15 | Реле муфты кондиционера |
| 16 | Пустой |
| 17 | Пустой |
| 18 | Реле открытия багажника |
| 19 | Реле топливного насоса |
| 20 | Пустой |
| 21 | Зеркала |
| 22 | Кондиционирование воздуха |
| 23 | Пустой |
| 24 | Реле вентилятора охлаждения 2 (LE5); Пустой (ЛНФ) |
| 25 | Съемник предохранителей |
| 26 | Реле силового агрегата |
| 27 | Пустой |
| 28 | Реле фонарей заднего хода (АКПП); Пустой (механическая коробка передач) |
| 29 | Разъем канала передачи данных |
| 30 | Выход |
| 31 | Фонари заднего хода (автоматическая коробка передач); Пустой (механическая коробка передач) |
| 32 | Пустой |
| 33 | Выбросы |
| 34 | Реле коленчатого вала |
| 35 | Пустой |
| 36 | Пустой |
| 37 | Сиденье с электроприводом |
| 38 | Пустой |
| 39 | Пустой |
| 40 | Вентилятор охлаждения 1 (LE5); Пустой (ЛНФ) |
| 41 | Пустой (LE5); Турбо, кулачковый фазер (LNF) |
| 42 | Модуль управления двигателем |
| 43 | Модуль управления двигателем, коробка передач |
| 44 | Антиблокировочная тормозная система |
| 45 | Форсунки, катушки зажигания (LE5); Катушки зажигания (LNF) |
| 46 | Фонари заднего хода (механическая коробка передач); Пустой (автоматическая коробка передач) |
| 47 | Пустой |
| 48 | Реле дневных ходовых огней |
| 49 | Дневные ходовые огни |
| 50 | Реле вентилятора охлаждения 1 (LE5); Пустой (ЛНФ) |
| 51 | Реле запуска/запуска |
| 52 | Реле низкого/высокого уровня стеклоочистителя ветрового стекла |
| 53 | Противотуманные фары |
| 54 | Реле противотуманных фар |
| 55 | Реле звукового сигнала |
| 56 | S Band, OnStar, система удаленного доступа без ключа |
| 57 | Антиблокировочная тормозная система |
| 58 | диод стеклоочистителя |
| 59 | Стеклоочиститель |
| 60 | Horn |
| 61 | Антиблокировочная тормозная система |
| 62 | Зажигание приборной панели |
| 63 | Дальний свет со стороны водителя |
| 64 | Вентиляция канистры |
| 65 | Фара ближнего света со стороны водителя |
| 66 | Фара ближнего света со стороны пассажира |
| 67 | Фара дальнего света со стороны пассажира |
| 68 | Реле стояночных огней |
| 69 | Парковочные огни |
| 70 | Реле включения/выключения стеклоочистителя |
| 71 | Реле ближнего света фар |
| 72 | Реле дальнего света фар |
