Предохранители и реле Saturn Vue (2001-2007)
Схемы относятся к указанным годам и вариантам Saturn Vue (2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Расположение предохранителей Saturn Vue 2001-2007 гг.
Предохранители прикуривателя (розетка) в Saturn Vue расположены в блоке предохранителей в моторном отсеке — см. предохранители «СИГАРА/AUX2» (прикуриватель) и «ВСПОМОГАТЕЛЬНЫЙ 1 ВЫХОД» (передняя дополнительная розетка питания).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

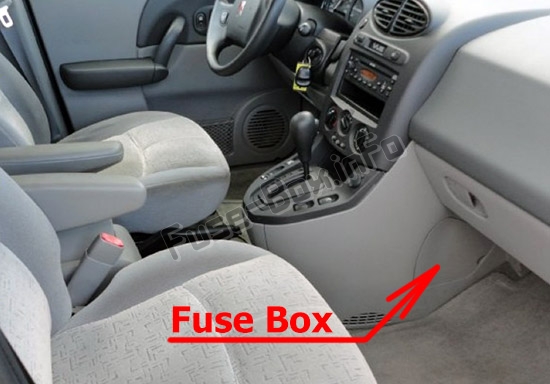

Расположение блока предохранителей
Он расположен со стороны пассажира на центральной консоли, за крышкой.

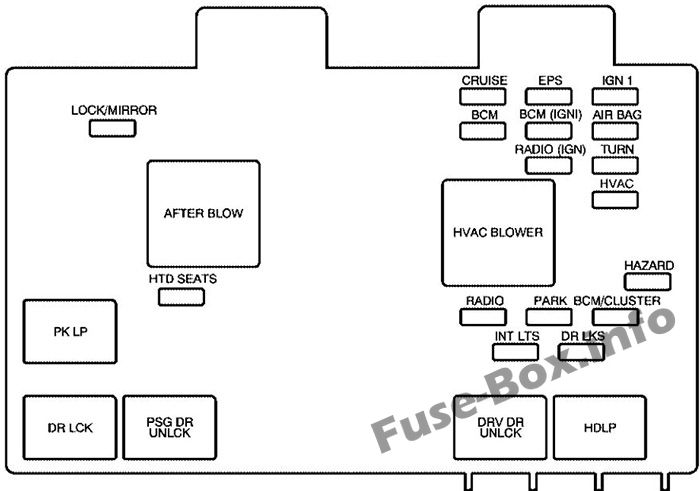

Схема блока предохранителей
| Name | Применение |
|---|---|
| КРУИЗ | Переключатель круиз-контроля, тормозной переключатель |
| EPS | Электронный усилитель руля |
| IGN 1 | Комбинация приборов, соленоид блокировки коробки передач тормоза, переключатель тяги, переключатель противотуманных фар |
| ЗАМОК/ЗЕРКАЛО | Дверные замки с электроприводом, зеркала с электроприводом, контроль доступа |
| BCM | Блок управления кузовным оборудованием, передние дворники, окна, люк в крыше |
| BCM (зажигание 1) | Модуль управления кузовом |
| ВОЗДУШНАЯ ПОДУШКА | Сенсорно-диагностический модуль |
| РАДИО (IGN) | Радио, Зеркало с электроприводом, Радиоусилитель премиум-класса |
| TURN | Поверните лампы |
| HVAC | Головка управления HVAC |
| ОПАСНОСТЬ | Аварийные огни |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| РАДИО | Радио, разъем канала передачи данных |
| PARK | Парковочные огни, задние фонари, боковые габаритные огни, номерные огни |
| BCM/КЛАСТЕР | Блок управления кузовным оборудованием, комбинация приборов |
| INT LTS | Модуль управления кузовным оборудованием, OnStar |
| ДР ЛКС | Дверные замки |
| Реле | |
| ПОСЛЕ УДАРА | Не используется |
| ВОЗДУХОДУВКА ОВКВ | Головка управления HVAC |
| ПК ЛП | Парковочные огни |
| ДР ЛСК | Все дверные замки |
| ПСЖ ДР РАЗБЛОКИРОВАТЬ | Выключатель разблокировки двери пассажира |
| ДРВ ДР РАЗБЛОКИРОВАТЬ | Выключатель разблокировки двери водителя |
| HDLP | Фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

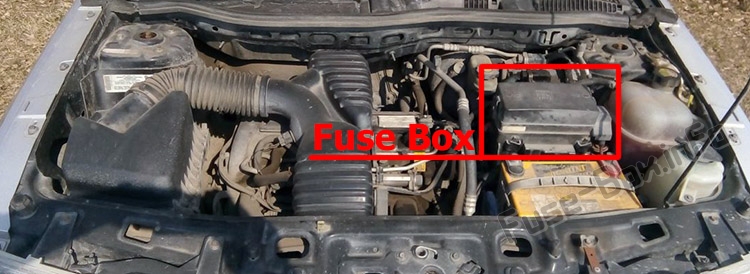

Расположение блока предохранителей

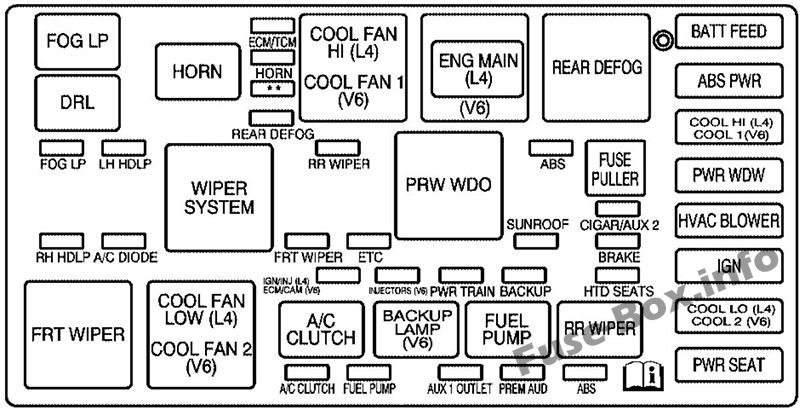

Схема блока предохранителей
| Name | Применение |
|---|---|
| ЭБУ/КПМ | Напряжение аккумуляторной батареи для ECM, TCM, PCM (3,5 л V6 (L66)) |
| БАТТ ПОДАЧА | Блок предохранителей на приборной панели |
| HORN | Horn |
| * * | Выбросы |
| АБС ПВР | Батарея антиблокировочной тормозной системы |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ПРОХЛАДНЫЙ ПРИВЕТ (L4) | Вентиляторы охлаждения, высокий уровень (L4) |
| ПРОХЛАДНЫЙ 1 (V6) | Вентилятор охлаждения 1 (V6) |
| ФОГ ЛП | Противотуманные фары |
| левый HDLP | Фара со стороны водителя |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Задний стеклоочиститель |
| ABS | Модуль антиблокировочной тормозной системы |
| PWR WDW | Реле стеклоподъемников и люк в крыше |
| СИГАРА/AUX2 | Зажигалка |
| ВОЗДУХОДУВКА ОВКВ | Двигатель вентилятора ОВКВ |
| правая HDLP | Правая фара |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Передний стеклоочиститель |
| ETC | Модуль управления двигателем (ECM), электронная система управления дроссельной заслонкой (V6) |
| ЛЮК | Модуль люка |
| ТОРМОЗ | Стоп-сигналы |
| IGN | Замок зажигания |
| ЗАЖИГАНИЕ/ИНДЖ (L4) | Модуль зажигания двигателя, топливные форсунки (2,2 л L4 (L61)) Датчик распределительного вала, напряжение главного реле на PCM, катушки зажигания 1-6 |
| Блок управления двигателем/кулачок (V6) | Модуль зажигания двигателя, топливные форсунки (2,2 л L4 (L61)) Датчик распределительного вала, напряжение главного реле на PCM, катушки зажигания 1-6 |
| ИНЖЕКТОРЫ (3,5 л V6 (L66) | Впрыск топлива |
| ПОЕЗД С ЭЛЕКТРОДВИГАТЕЛЕМ | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM), коробка передач, модуль управления силовым агрегатом L66 (PCM) |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Датчик низкого уровня охлаждающей жидкости, резервные лампы (2,2 л L4 (L61)), датчик скорости автомобиля (ручной), переключатель диапазонов коробки передач (2,2 л L4 (L61)) |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| ПРОХЛАДНЫЙ ЛО (L4) | Низкий уровень вентилятора охлаждения (L4) |
| ПРОХЛАДНЫЙ 2 (V6) | Вентилятор охлаждения (V6) |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера, фонари заднего хода (3,5 л V6 (L66)) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВСПОМОГАТЕЛЬНЫЙ 1 ВЫХОД | Передняя вспомогательная розетка |
| ПРЕМЬЕР АУДИО | Радиоусилитель премиум-класса |
| ABS | Антиблокировочная тормозная система Зажигание |
| СИЛОВОЕ СИДЕНЬЕ | Сиденья с электроприводом |
| Реле | |
| ФОГ ЛП | Противотуманные фары |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР ПРИВЕТ (L4) | Мотор охлаждающего вентилятора Высокий |
| ГЛАВНАЯ | Модуль управления двигателем / CAM, выбросы, форсунки, электронное управление дроссельной заслонкой |
| ЗАДНИЙ ПРОТИВОТУМАН | Задняя система защиты от запотевания |
| HORN | Horn |
| DRL | Дневные ходовые огни |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 (V6) | Охлаждающий вентилятор |
| СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ | Система стеклоочистителя |
| PRW WDO | Переключатель стеклоподъемника, модуль люка |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Система переднего стеклоочистителя |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ (L4) | Низкий уровень двигателя охлаждающего вентилятора |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ЗАПАСНЫЕ ЛАМПЫ (V6) | Фонари заднего хода (V6) |
| ТОПЛИВНЫЙ НАСОС | Система топливного насоса |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Система заднего стеклоочистителя |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 (V6) | Вентилятор охлаждения (V6) |
| Разное | |
| СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | Съемник предохранителей |
| Диод | Диод кондиционера |
