Предохранители и реле Saturn Vue (2008-2010)
Схемы относятся к указанным годам и вариантам Saturn Vue (2008-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Saturn.
Расположение предохранителей Saturn Vue 2008-2010 гг.
Предохранители прикуривателя (розетка) в Saturn Vue расположены в блоке предохранителей в салоне – см. предохранители «СИГАРА» (прикуриватель), «APO1» (розетка 1 для дополнительного оборудования) и «APO2» (розетка 2 для дополнительного оборудования).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

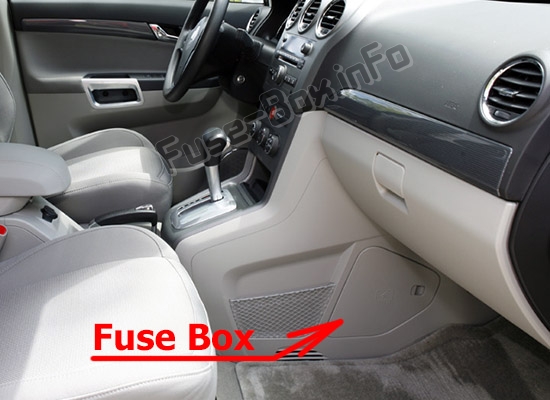

Расположение блока предохранителей
Он расположен со стороны пассажира на центральной консоли, за крышкой.

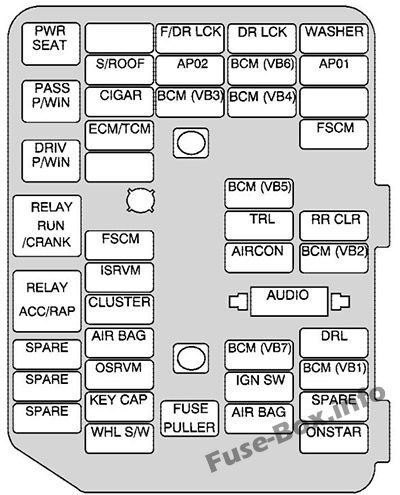

Схема блока предохранителей
| Name | Применение |
|---|---|
| СИЛОВОЕ СИДЕНЬЕ | Сиденье с электроприводом |
| ПРОЙДИТЕ P/WIN | Стеклоподъемник со стороны пассажира |
| ДВИЖЕНИЕ P/WIN | Стеклоподъемник со стороны водителя |
| S/КРЫША | Модуль люка |
| СИГАРА | Зажигалка |
| ЭБУ/КПМ | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) |
| FSCM | Модуль управления хранением топлива |
| ИСРВМ | Внутреннее зеркало заднего вида |
| КЛАСТЕР | Кластер панели приборов |
| ВОЗДУШНАЯ ПОДУШКА | Система Airfcag |
| ОСРВМ | Внешнее зеркало заднего вида |
| КОЛПАЧОК ДЛЯ КЛЮЧА | Соленоид захвата ключа |
| WHLS/Вт | Переключатель на рулевом колесе |
| F/ДР ЛСК | Замок передней двери водителя |
| APO2 | Дополнительная розетка питания 2 |
| БКМ (ВБ3) | Модуль управления кузовным оборудованием (BCM) (VB3) |
| ДР ЛСК | Замок |
| БКМ (VB6) | Модуль управления кузовным оборудованием (VB6) |
| БКМ (ВБ4) | Модуль управления кузовным оборудованием (VB4) |
| КБМ (VB5) | Модуль управления кузовным оборудованием (VB5) |
| TRL | Трейлер |
| КОНДИЦИОНЕР | Кондиционер |
| АУДИО | Аудио |
| БКМ (VB7) | Модуль управления кузовным оборудованием (VB7) |
| ПО IGN | Выключатель зажигания |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ШАЙБА | Насос омывателя |
| APO1 | Дополнительная розетка питания 1 |
| FSCM | Модуль управления хранением топлива |
| RR CLR | Задняя застежка |
| БКМ (ВБ2) | Модуль управления кузовным оборудованием (VB2) |
| DRL | Дневной ходовой свет |
| БКМ (VB1) | Модуль управления кузовным оборудованием (VB1) |
| ОНСТАР | OnStar |
| Реле | |
| РЕЛЕ ACC/RAP | Аксессуар, реле удержания вспомогательного питания (RAP) |
| РЕЛЕ РАБОТА/ РУКОЯТКА | Реле запуска/запуска |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

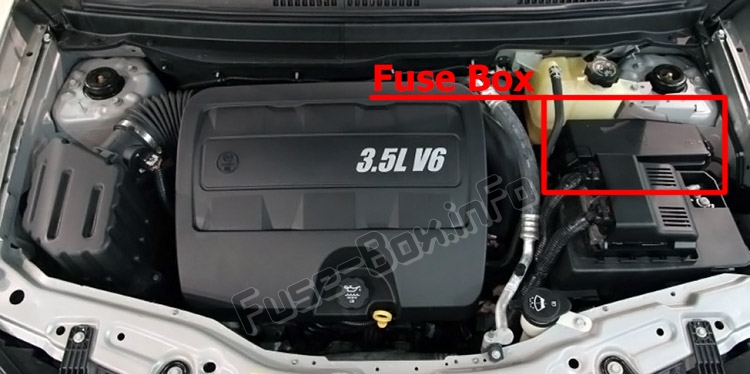

Расположение блока предохранителей

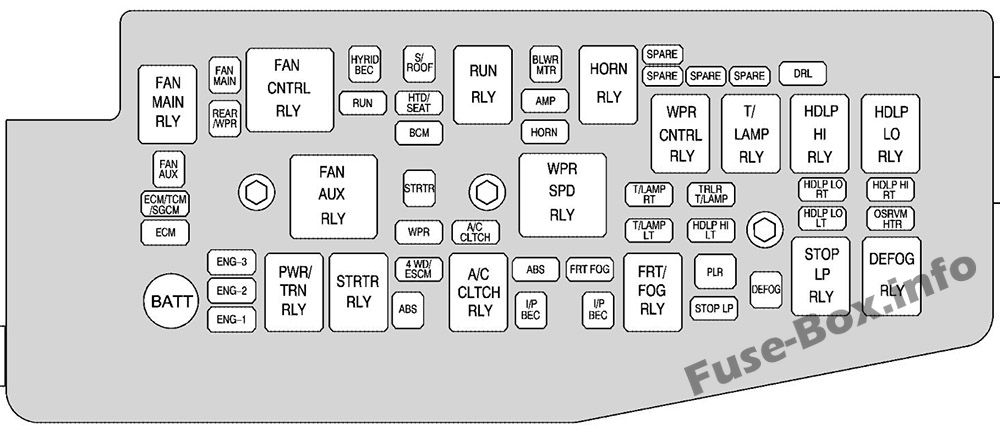

Схема блока предохранителей
| Name | Применение |
|---|---|
| ВЕНТИЛЯТОР ГЛАВНЫЙ | Основной вентилятор охлаждения |
| ЗАД/ЗДН | Мотор заднего стеклоочистителя |
| ВЕНТИЛЯТОР ВСПОМОГАТЕЛЬНЫЙ | Дополнительный охлаждающий вентилятор |
| ЭБУ/КПМ/SGCM | Модуль управления двигателем/модуль управления коробкой передач/модуль связи шлюза последовательных данных |
| ECM | Модуль управления двигателем |
| РУС-3 | Двигатель 3 |
| РУС-2 | Двигатель 2 |
| РУС-1 | Двигатель 1 |
| ГИБРИДНЫЙ БЭК | Не используется |
| RUN | Run |
| S/КРЫША | Модуль люка |
| ХТД/СИДЕНЬЕ | Модуль управления подогревом сиденья |
| BCM | Модуль управления кузовом |
| STRTR | Пусковой двигатель |
| WPR | Стеклоочиститель |
| 4WD/ESCM | Система полного привода |
| ABS | Модуль антиблокировочной тормозной системы |
| МУФТА КОНДИЦИОНЕРА | Компрессор кондиционера |
| BLWR MTR | Двигатель вентилятора |
| BLWR MTR | Двигатель вентилятора |
| AMP | Усилитель |
| HORN | Horn |
| ABS | Модуль антиблокировочной тормозной системы |
| И/П БЭК | Панель приборов Bussed Electric Center |
| ФРТ ПРОТИВОТУМАННЫЙ | Передние противотуманные фары |
| л/п БЭК | Панель приборов Bussed Electric Center |
| DRL | Дневной ходовой свет |
| Т/ЛАМПА РТ | Правый габаритный и стояночный свет |
| Т/ЛАМПА ЛТ | Левый габаритный и стояночный свет |
| ТРЛР Т/ЛАМПА | Габаритные огни прицепа |
| HDLP HI LT | Фара дальнего света со стороны пассажира |
| СТОП ЛП | Стоп-сигналы |
| УДАЛЕНИЕ ТУМАНА | Антиобледенитель тумана |
| HDLP LO RT | Фара ближнего света со стороны водителя |
| HDLP LO LT | Фара ближнего света со стороны пассажира |
| HDLP HI RT | Фара дальнего света со стороны водителя |
| ОСРВМ ХТР | Обогрев наружного зеркала заднего вида |
| Реле | |
| ГЛАВНЫЙ ВЕНТИЛЯТОР | Главное реле вентилятора охлаждения |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Реле управления вентилятором охлаждения |
| ВЕНТИЛЯТОР ВСП. | Вспомогательное реле вентилятора охлаждения |
| PWR/TRN RLY | Модуль управления двигателем / CAM, адсорбер, форсунки, электронное реле управления дроссельной заслонкой |
| STRTR RLY | Реле стартера |
| БЕГИ | Реле запуска |
| РЕЛЕ СЦЕПЛЕНИЯ КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| WPR SPD RLY | Реле скорости стеклоочистителя ветрового стекла |
| РОГ РЛИ | Реле звукового сигнала |
| WPR CNTRL RLY | Реле управления стеклоочистителем |
| T/ЛАМПА RLY | Реле габаритных огней |
| HDLP HI RLY | Реле дальнего света фар |
| HDLP LO RLY | Реле ближнего света фар |
| ФРТ ПРОТИВОТУМАННЫЙ RLY | Реле передних противотуманных фар |
| СТОП LP RLY | Реле стоп-сигнала |
| УДАЛЕНИЕ ТУМАНА | Реле обогревателя |
