Предохранители и реле Scion FR-S (2012-2016)
Схемы относятся к указанным годам и вариантам Scion FR-S (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Схема предохранителей Scion FR-S 2012-2016
Предохранители прикуривателя (розетка) в Scion FR-S являются предохранители №2 «П/ТОЧКА №2» и №22 «П/ТОЧКА №1» в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

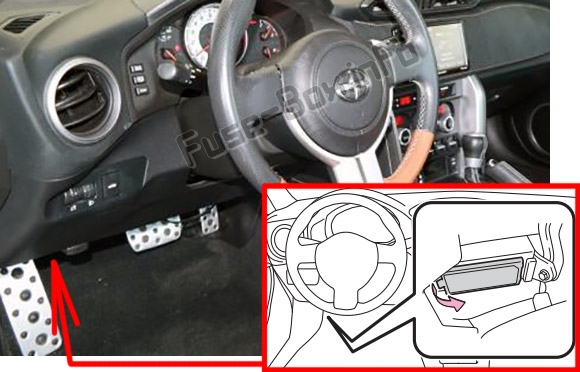

Расположение блока предохранителей
Он находится под панелью приборов (слева), под крышкой.

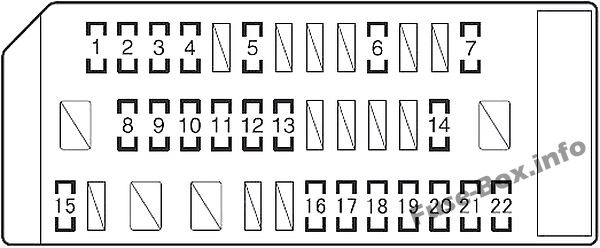

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ЭБУ АСС | 10 | Главный ЭБУ кузова, наружные зеркала заднего вида |
| 2 | П/ТОЧКА №2 | 15 | Розетка |
| 3 | ПАНЕЛЬ | 10 | Освещение |
| 4 | TAIL | 10 | Задние фонари |
| 5 | DRL | 10 | Система дневных ходовых огней |
| 6 | STOP | 7,5 | Стоп-сигналы |
| 7 | OBD | 7,5 | Бортовая система диагностики |
| 8 | НАГРЕВАТЕЛЬ-С | 7,5 | Система кондиционирования воздуха |
| 9 | НАГРЕВАТЕЛЬ | 10 | Система кондиционирования воздуха |
| 10 | передняя противотуманная фара левая | 10 | — |
| 11 | передняя противотуманная фара правая | 10 | — |
| 12 | БК/УП ЛП | 7,5 | Фонари заднего хода |
| 13 | ЭБУ IG1 | 10 | АБС, электроусилитель руля |
| 14 | AM1 | 7,5 | Система запуска |
| 15 | AMP | 15 | Аудио система |
| 16 | В ЕДИНИЦЕ | 15 | Передача инфекции |
| 17 | ИЗМЕРЯТЬ | 7,5 | Датчик и метры |
| 18 | ЭБУ IG2 | 10 | Блок управления двигателем |
| 19 | СИДЕНЬЕ HTR ЛЕВОЕ | 10 | — |
| 20 | СИДЕНЬЕ HTR ПРАВ. | 10 | — |
| 21 | РАДИО | 7,5 | Аудио система |
| 22 | П/ТОЧКА №1 | 15 | Розетка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

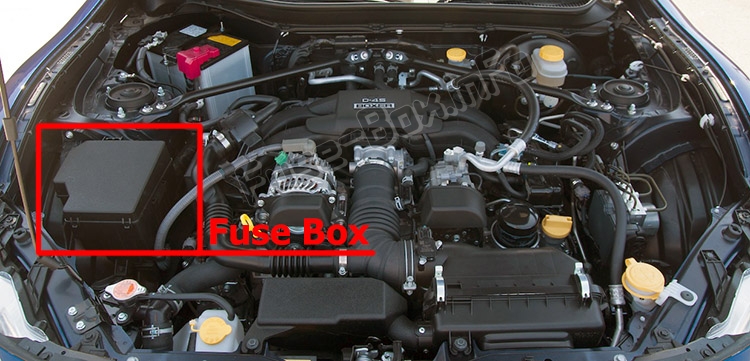

Расположение блока предохранителей

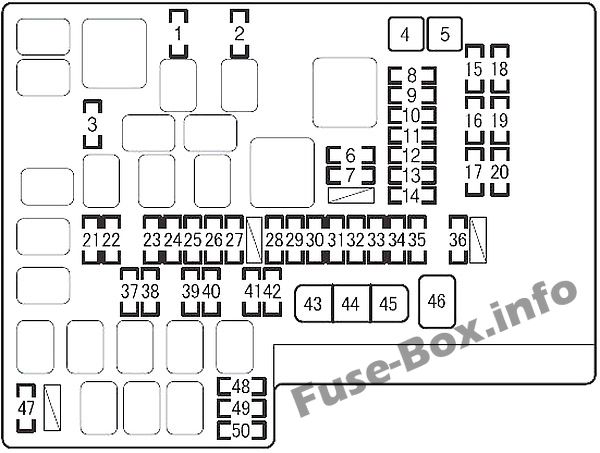

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | МИР ХТР | 7,5 | Обогреватели наружных зеркал заднего вида |
| 2 | RDI | 25 | Электрический вентилятор охлаждения |
| 3 | (НАЖМИТЕ) | 7,5 | Блок управления двигателем |
| 4 | АБС № 1 | 40 | ABS |
| 5 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 6 | ШАЙБА | 10 | Омыватель ветрового стекла |
| 7 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Дворники |
| 8 | RR DEF | 30 | Обогрев заднего стекла |
| 9 | (противотуманная фара) | 10 | — |
| 10 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Стеклоподъемники (со стороны водителя) |
| 11 | (СКД) | 25 | Электрический вентилятор охлаждения |
| 12 | D-OP | 25 | — |
| 13 | АБС № 2 | 25 | ABS |
| 14 | D FL ДВЕРЬ | 25 | Электрические стеклоподъемники (со стороны пассажира) |
| 15 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 16 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 17 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 18 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 19 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 20 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 21 | ST | 7,5 | Система запуска |
| 22 | АЛЬТ-С | 7,5 | Система зарядки |
| 23 | (СТР БЛОКИРОВКА) | 7,5 | — |
| 24 | D/L | 20 | Замок двери с электроприводом |
| 25 | ETCS | 15 | Блок управления двигателем |
| 26 | (АТ+В) | 7,5 | Передача инфекции |
| 27 | (AM2 NO. 2) | 7,5 | — |
| 28 | ЭФИ (CTRL) | 15 | Блок управления двигателем |
| 29 | ЭФИ (HTR) | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | ЭФИ (зажигание) | 15 | Система запуска |
| 31 | ЭФИ (+В) | 7,5 | Блок управления двигателем |
| 32 | HAZ | 15 | Указатели поворота, аварийные мигалки |
| 33 | MPX-B | 7,5 | Датчик и метры |
| 34 | Ф/ПМП | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | IG2 ГЛАВНЫЙ | 30 | Система подушек безопасности SRS, блок управления двигателем |
| 36 | DCC | 30 | Освещение салона, беспроводной пульт дистанционного управления, главный ЭБУ кузова |
| 37 | РОГ №. 2 | 7,5 | Horn |
| 38 | РОГ №. 1 | 7,5 | Horn |
| 39 | H-LP LH LO | 15 | Левая фара (ближний свет) |
| 40 | H-LP RH LO | 15 | Правая фара (ближний свет) |
| 41 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 42 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 43 | INJ | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 44 | ШАЙБА H-НД | 30 | — |
| 45 | AM2 NO. 1 | 40 | Система запуска, блок управления двигателем |
| 46 | EPS | 80 | Электроусилитель руля |
| 47 | А/Б ГЛАВНЫЙ | 15 | Система подушек безопасности SRS |
| 48 | ЭБУ-Б | 7,5 | Беспроводной пульт дистанционного управления, главный ЭБУ кузова |
| 49 | DOME | 20 | Внутренний свет |
| 50 | IG2 | 7,5 | Блок управления двигателем |
