Предохранители и реле Scion tC (ANT10, 2005-2010)
Схемы относятся к указанным годам и вариантам Scion tC (ANT10, 2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Расположение предохранителей Scion TC 2005-2010
Предохранители прикуривателя (розетка) в Scion tC Это предохранители № 34 «CIG» (прикуриватель) и № 37 «РОЗЕТКА АКК» (розетка) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

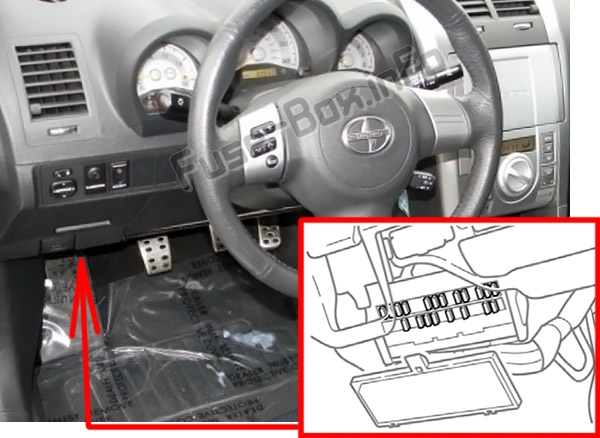

Расположение блока предохранителей
Находится под панелью приборов (со стороны водителя), за крышкой.

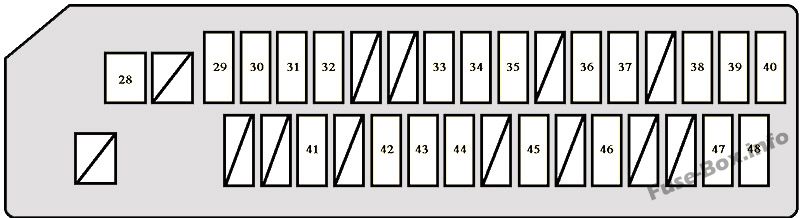

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Описание |
|---|---|---|---|
| 28 | DEF | 30 | Обогрев заднего стекла |
| 29 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака, передние боковые габаритные огни |
| 30 | ПАНЕЛЬ | 7,5 | Подсветка комбинации приборов, подсветка приборной панели, датчики и счетчики, аудиосистема, подсветка консольного ящика |
| 31 | A/C | 10 | Система кондиционирования воздуха |
| 32 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 33 | S/КРЫША | 20 | Панорамный люк |
| 34 | CIG | 15 | Зажигалка |
| 35 | ACC | 7,5 | Система управления блокировкой селектора, розетка, аудиосистема, зеркала заднего вида с электроприводом |
| 36 | RR DEF I/UP | 7,5 | Обогрев заднего стекла |
| 37 | РОЗЕТКА АКК | 15 | Розетка |
| 38 | FL ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 39 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система безопасности |
| 40 | МЕТ ИГ2 | 10 | Манометры и счетчики |
| 41 | FR WIP | 30 | Дворники |
| 42 | ФР ВШ | 15 | Омыватель ветрового стекла |
| 43 | ЭБУ-ИГ | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, электрический вентилятор охлаждения, панорамный люк, антиблокировочная тормозная система |
| 44 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, электрический вентилятор охлаждения, система кондиционирования воздуха, аварийная сигнализация, электрические стеклоподъемники, система блокировки дверей с электроприводом, датчики и счетчики |
| 45 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система |
| 46 | DOOR | 20 | Система дверных замков с электроприводом |
| 47 | противотуманные фары | 15 | Противотуманные огни |
| 48 | AM1 | 25 | Система запуска, предохранители «CIG» и «ACC» |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

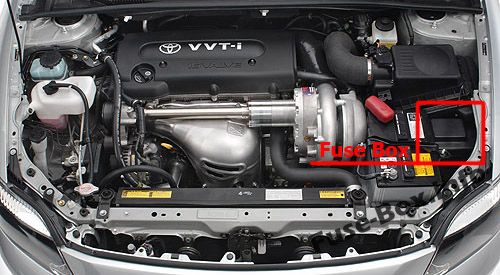

Расположение блока предохранителей

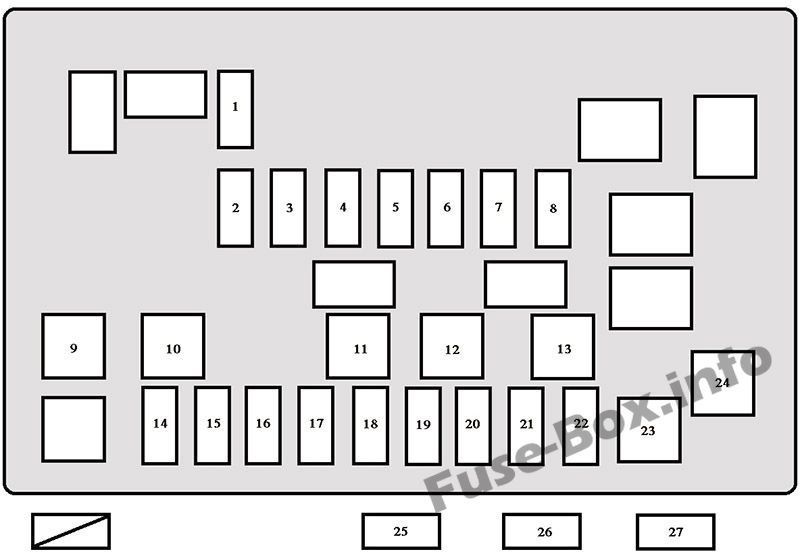

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Описание |
|---|---|---|---|
| 1 | ST | 7,5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | H-LP правая | 10 | Правая фара (ближний свет) |
| 3 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 4 | H-LP правая H | 10 | Правая фара (дальний свет) |
| 5 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 6 | ЭБУ-Б | 10 | Мультиплексная система связи (система дверных замков с электроприводом, система освещения входа, беспроводная система дистанционного управления, открывание задней двери, панорамный люк), система кондиционирования воздуха, датчики и счетчики |
| 7 | DOME | 7,5 | Освещение салона, личное освещение, освещение выключателя двигателя (зажигание), освещение багажного отделения |
| 8 | РАД №1 | 20 | Аудио система |
| 9 | HTR | 40 | Система кондиционирования воздуха |
| 10 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 11 | АБС №1 | 50 | Антиблокировочная тормозная система |
| 12 | CDS | 30 | Электрический вентилятор охлаждения |
| 13 | RDI | 20 | Электрический вентилятор охлаждения |
| 14 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | OBD2 | 10 | Бортовая система диагностики |
| 16 | ПОВОРОТ-HAZ | 10 | Указатели поворота, аварийные мигалки |
| 17 | HORN | 10 | Horn |
| 18 | IGN | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | AM2 | 30 | Система запуска, предохранители «ИГ2» и «МЕТ ИГ2» |
| 21 | АЛЬТ-С | 7,5 | Система зарядки |
| 22 | DCC | 30 | Предохранитель «ЭБУ-Б», «РАД1» и «КУПОЛ» |
| 23 | MAIN | 40 | Предохранители «H-LP правая LO», «H-LP LH LO», «H-LP правая HI» и «H-LP LH HI» |
| 24 | ALT | 120 | «HTR», «ABS № 1», «ABS № 2», «RDI», «CDS», «DEF, «ХВОСТ», «ПАНЕЛЬ», «ДВЕРЬ», «СТОП», «РАЗЪЕМ ACC», Предохранители «ИЗМЕРЯТЬ», «ЭБУ-ИГ», «FR WIP», «WSH», «AM1», «ПЕРЕДНЯЯ ДВЕРЬ», «FL ДВЕРЬ», «S/КРЫША», «A/C» и «противотуманные фары» |
| 25 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 26 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 27 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
