Предохранители и реле Scion tC (AGT20, 2011-2016)
Схемы относятся к указанным годам и вариантам Scion tC (AGT20, 2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Схема предохранителей Scion TC 2011-2016
Предохранитель прикуривателя (розетка) в Scion tC предохранитель №12 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

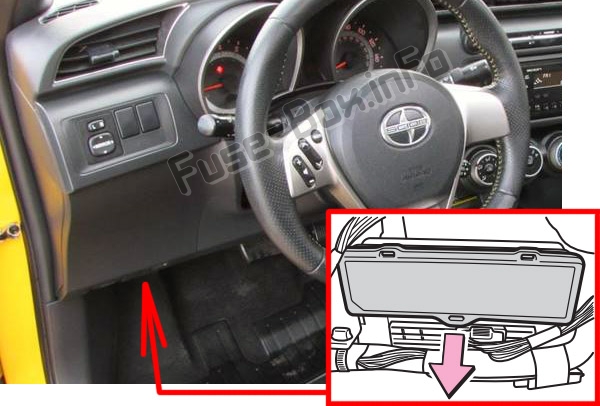

Расположение блока предохранителей

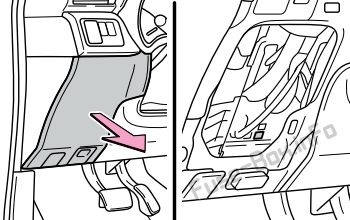

Блок предохранителей находится под панелью приборов (слева), за крышкой.

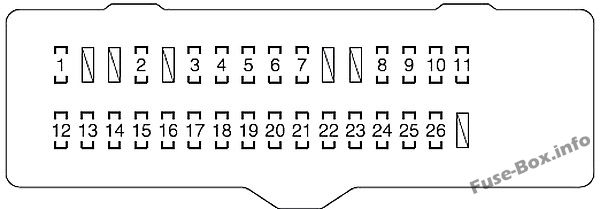

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | S/КРЫША | 30 | Лунная крыша |
| 2 | ТУМАН FR | 15 | Нет цепи |
| 3 | ВОГ РР | 7,5 | Нет цепи |
| 4 | AM1 | 5 | Система запуска, ЭБУ кузова |
| 5 | OBD | 7,5 | Бортовая система диагностики |
| 6 | D/L | 20 | Система дверных замков с электроприводом |
| 7 | ДВЕРЬ ПЕРЕДН. | 20 | Электрические стеклоподъемники |
| 8 | ШАЙБА ЗАДН. | 7,5 | Омыватель заднего стекла |
| 9 | ШАЙБА ПЕРЕД. | 10 | Омыватель ветрового стекла |
| 10 | НЗП РР | 15 | Стеклоочиститель заднего стекла |
| 11 | WIP Франция | 30 | Дворники |
| 12 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 13 | ЭБУ-IG1 №1 | 5 | Электроусилитель руля, система блокировки переключения передач, люк в крыше, система предупреждения о давлении в шинах, система зарядки, подрулевые переключатели |
| 14 | ACC | 5 | ЭБУ кузова, часы, наружное зеркало заднего вида, система блокировки переключения передач, аудиосистема |
| 15 | IG | 5 | Обогрев заднего стекла, электрический вентилятор системы охлаждения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | TAIL | 10 | Габаритные огни, задние фонари, боковые габаритные огни, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | IGN | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач, часы, система электронного ключа, система блокировки рулевого управления, система подушек безопасности SRS, топливный насос, система классификации пассажиров на переднем сиденье |
| 18 | ПАНЕЛЬ | 5 | Приборы и счетчики, система кондиционирования воздуха, подогрев сидений, выключатель VSC OFF, подсветка рычага переключения передач, переключатель рулевого управления, часы, аудиосистема |
| 19 | S/HTR FL | 10 | Обогрев сиденья (со стороны водителя) |
| 20 | MET | 7,5 | Манометры и счетчики |
| 21 | S/HTR передняя | 10 | Обогрев сиденья (сторона переднего пассажира) |
| 22 | IG2 NO.2 | 7,5 | Система запуска |
| 23 | БКУП ЛП | 7,5 | Фонарь заднего хода, автоматическая коробка передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 24 | ЭБУ-IG1 №2 | 5 | ЭБУ кузова, АБС, ВСК, датчик рулевого управления, датчик скорости рыскания и датчик ускорения |
| 25 | ЭБУ-IG1 №3 | 5 | Указатели поворота, аварийные мигалки |
| 26 | HTR-IG | 7,5 | Система кондиционирования воздуха |

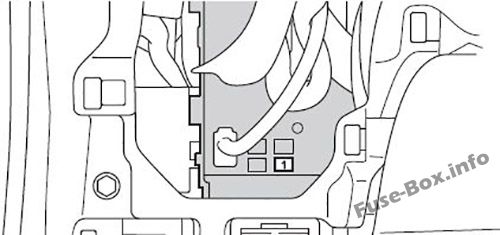

Лицевая сторона
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ДВЕРЬ FL | 30 | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

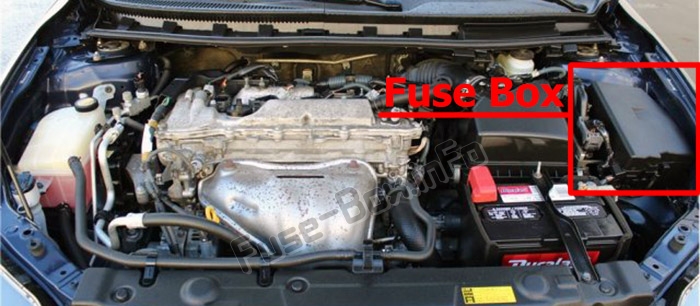

Расположение блока предохранителей

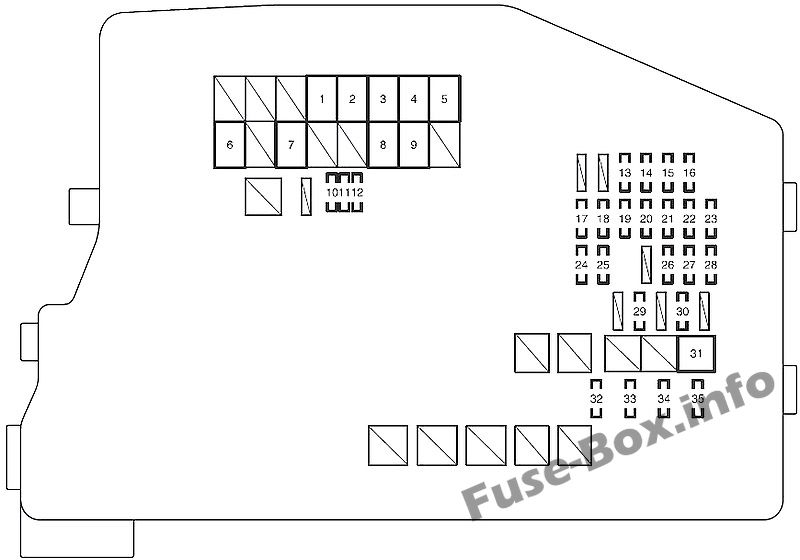

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | FAN NO.2 | 30 | Электрический вентилятор охлаждения |
| 2 | FAN NO.1 | 40 | Электрический вентилятор охлаждения |
| 3 | АБС №2 | 30 | АБС, ВСК |
| 4 | АБС №1 | 50 | АБС, ВСК |
| 5 | HTR | 50 | Система кондиционирования воздуха |
| 6 | ALT | 120 | Система зарядки |
| 7 | EPS | 80 | Электроусилитель руля |
| 8 | P/I-B | 50 | EFI № 1, EFI № 2, СИГНАЛ, IG2 |
| 9 | ГЛАВНАЯ | 50 | 2011-2013: H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, фары, система дневных ходовых огней 2014-2016: H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, фары |
| 10 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 11 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 12 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 13 | H-LP RH-HI | 10 | 2011-2013: Правая фара (дальний свет), датчики и счетчики 2014-2016: Правая фара (дальний свет) |
| 14 | H-LP LH-HI | 10 | 2011-2013: Левая фара (дальний свет) 2014-2016: Левая фара (дальний свет), датчики и счетчики |
| 15 | H-LP RH-LO | 10 | Правая фара (ближний свет), датчики и счетчики |
| 16 | H-LP LH-LO | 10 | Левая фара (ближний свет) |
| 17 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | HAZ | 10 | Указатели поворота, аварийные мигалки, датчики и счетчики |
| 19 | АЛЬТ-С | 7,5 | Система зарядки |
| 20 | AM2 NO.2 | 7,5 | Система управления питанием (автомобили с системой интеллектуального ключа) |
| 21 | AM2 | 30 | ИГ2 №2, система запуска |
| 22 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки рулевого управления (автомобили с системой интеллектуального ключа) |
| 23 | AMP | 30 | Аудио система |
| 24 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | ЭБУ-Б №2 | 10 | Автоматическая коробка передач, электрические стеклоподъемники, часы, система смарт-ключей, беспроводной пульт дистанционного управления, система классификации пассажиров на переднем сиденье |
| 26 | ЭБУ-Б | 10 | ЭБУ кузова, датчики и счетчики, датчик рулевого управления, беспроводной пульт дистанционного управления, система интеллектуального ключа |
| 27 | РАД №1 | 15 | Аудио система |
| 28 | DOME | 10 | Освещение салона, личное освещение, освещение багажного отделения |
| 29 | STOP | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, АБС, ВСК, автоматическая коробка передач, система блокировки переключения передач, стоп-сигналы, верхний стоп-сигнал, система управления питанием |
| 30 | DOOR | 20 | Электрические стеклоподъемники |
| 31 | DEF | 40 | МИР HTR, обогреватели заднего стекла |
| 32 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос |
| 33 | EFI NO.1 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач |
| 34 | HORN | 10 | Horn |
| 35 | IG2 | 15 | MET, IGN, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
