Предохранители и реле Scion xA (2004-2006)
Схемы относятся к указанным годам и вариантам Scion xA (2004-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Схема блока предохранителей: Scion xA (2004–2006 гг.)
Предохранитель прикуривателя (розетка) в Scion xA Это предохранитель №24 «ACC» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

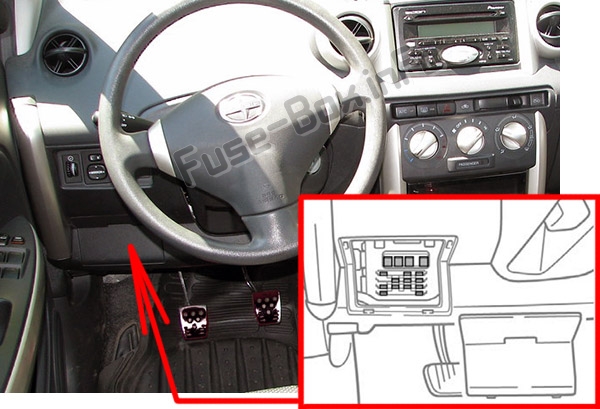

Расположение блока предохранителей
Он расположен в панели приборов (слева), за крышкой слева от руля.
Схема блока предохранителей

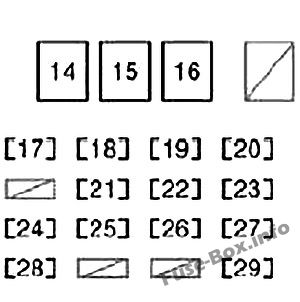

2004, 2005

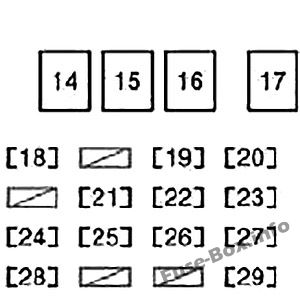

2006
| № | Name | A | Защищенная цепь |
|---|---|---|---|
| 14 | AM1 | 40 | 2004-2005: предохранители "ACC", "ИЗМЕРЯТЬ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" и "ЭБУ-ИГ". |
| 14 | AM1 | 50 | 2006: предохранители "ACC", "ИЗМЕРЯТЬ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" и "ЭБУ-ИГ". |
| 15 | СИЛА | 30 | Электрические стеклоподъемники |
| 16 | HTR | 40 | Система кондиционирования воздуха |
| 17 | DEF | 30 | 2004-2005: Система обогрева заднего стекла. |
| 17 | ИЗМЕРЯТЬ | 10 | 2006: Фонари заднего хода, система зарядки, система кондиционирования, стеклоподъемники, счетчики |
| 18 | ИЗМЕРЯТЬ | 10 | 2004-2005: Фонари заднего хода, система зарядки, система кондиционирования, стеклоподъемники, счетчики. |
| 18 | DEF | 25 | 2006: Система обогрева заднего стекла. |
| 19 | D/L | 25 | Система дверных замков с электроприводом |
| 20 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака |
| 21 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | 2004-2005: Стеклоочистители и омыватели лобового стекла |
| 21 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | 2006: Стеклоочистители и омыватели лобового стекла |
| 22 | ЭБУ-Б | 7,5 | Система подушек безопасности SRS |
| 23 | FOG | 15 | Передние противотуманные фары |
| 24 | ACC | 15 | Часы, прикуриватель |
| 25 | ЭБУ-ИГ | 7,5 | Антиблокировочная система тормозов, электровентилятор охлаждения |
| 26 | OBD | 7,5 | Бортовая система диагностики |
| 27 | HAZ | 10 | Указатели поворота, аварийные мигалки |
| 28 | A.C. | 7,5 | Система кондиционирования воздуха |
| 29 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

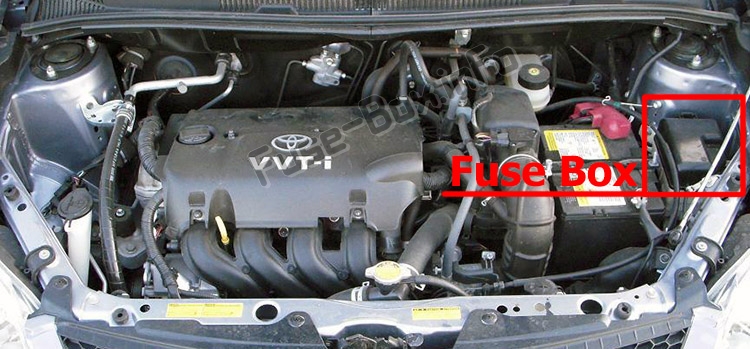

Расположение блока предохранителей

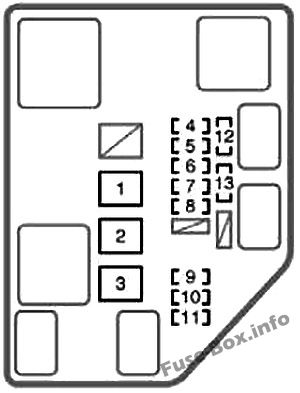

Схема блока предохранителей
| № | Name | Amp | Защищенная цепь |
|---|---|---|---|
| 1 | RDI | 30 | Электрический вентилятор охлаждения |
| 2 | HTR SUB1 | 50 | Система кондиционирования воздуха |
| 3 | АБС №1 | 40 | Антиблокировочная тормозная система |
| 4 | DOME | 15 | Часы, внутреннее освещение, датчики метров |
| 5 | EFI | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | HORN | 15 | Horn |
| 7 | AM2 | 15 | Система стартера, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система предупреждения о выбросе |
| 8 | ST | 30 | Стартовая система |
| 9 | H-LP LH H-LP LO LH | 10 | Левая фара |
| 10 | H-LP правый H-LP нижний правый | 10 | Правая фара |
| 11 | A/C2 | 7,5 | Система кондиционирования воздуха |
| 12 | ЗАПАСНОЙ | 30 | Запасной |
| 13 | ЗАПАСНОЙ | 15 | Запасной |
