Предохранители и реле Scion xB (2004-2006)
Схемы относятся к указанным годам и вариантам Scion xB (2004-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Схема предохранителей Scion xB 2004-2006
Предохранители прикуривателя (розетка) в Scion xB Это предохранители № 9 «АСС» и № 17 «АМ1» в блоке предохранителей панели приборов.
Оглавление

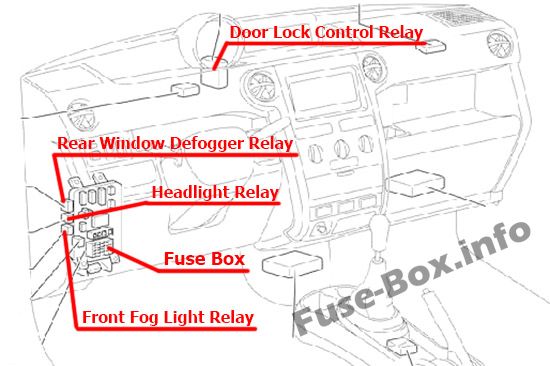

Обзор салона
Обзор салона

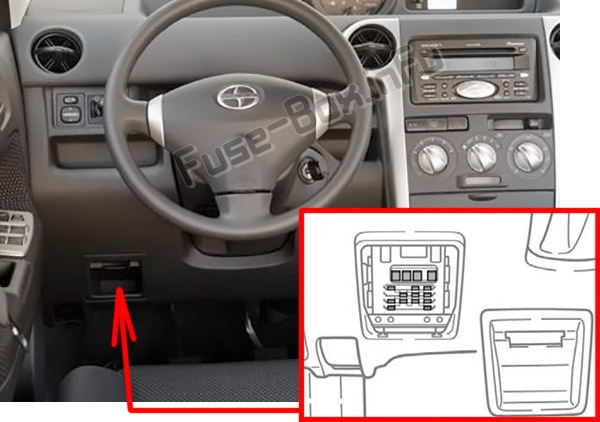

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (слева), за крышкой.

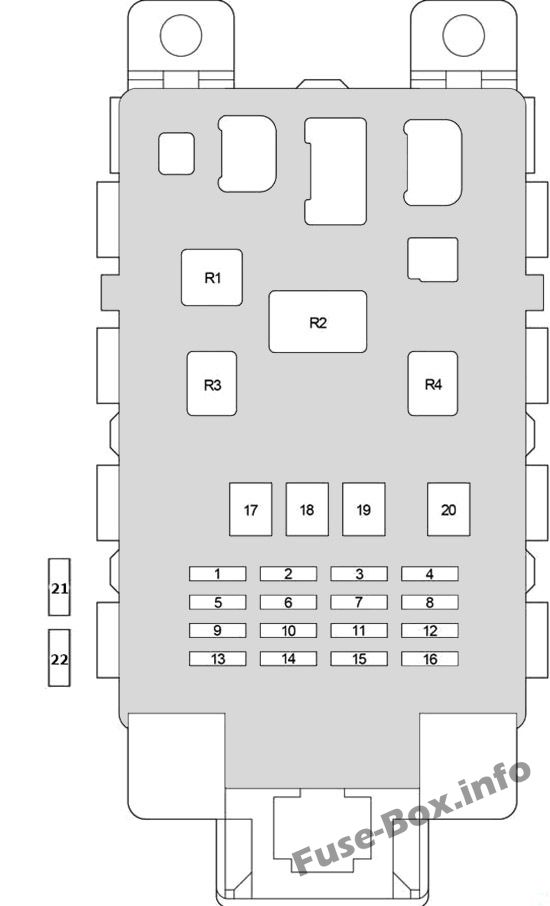

Схема блока предохранителей
| № | Name | Amp | Обозначение |
|---|---|---|---|
| 1 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, система зарядки, система кондиционирования, стеклоподъемники, счетчики |
| 2 | - | - | Не используется |
| 3 | D/L | 25 | Система дверных замков с электроприводом |
| 4 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака |
| 5 | - | - | Не используется |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочистители и омыватели лобового стекла |
| 7 | ЭБУ-Б | 7.5 | Система подушек безопасности SRS |
| 8 | FOG | 15 | Передние противотуманные фары |
| 9 | ACC | 15 | Часы, прикуриватель |
| 10 | ЭБУ-ИГ | 7.5 | Антиблокировочная система тормозов, электровентилятор охлаждения |
| 11 | OBD | 7.5 | Бортовая система диагностики |
| 12 | HAZ | 10 | Указатели поворота, аварийные мигалки |
| 13 | A.C. | 7.5 | Система кондиционирования воздуха |
| 14 | - | - | Не используется |
| 15 | - | - | Не используется |
| 16 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | AM1 | 40 | Предохранители "ACC", "ИЗМЕРЯТЬ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ" и "ЭБУ-ИГ" |
| 18 | СИЛА | 30 | Электрические стеклоподъемники |
| 19 | HTR | 40 | Система кондиционирования воздуха |
| 20 | DEF | 30 | Система обогрева заднего стекла |
| 21 | I/UP | 7.5 | Система обогрева заднего стекла, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | - | - | Не используется |
| Реле | |||
| R1 | Система кондиционирования воздуха | ||
| R2 | мигалка | ||
| R3 | Электрические стеклоподъемники | ||
| R4 | Реле размыкания цепи |
Обзор моторного отсека
Обзор моторного отсека

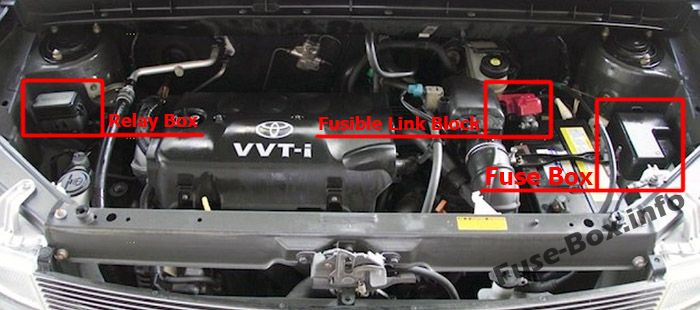

Расположение блока предохранителей

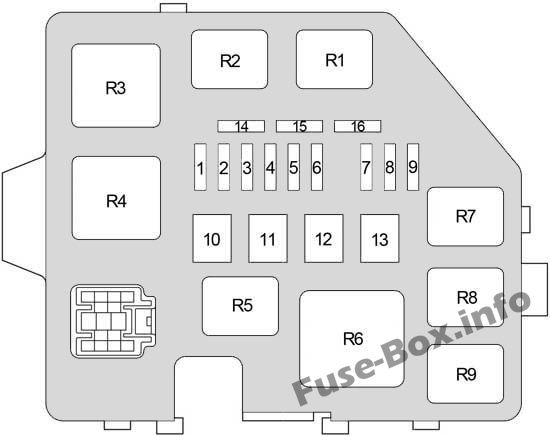

Схема блока предохранителей
| № | Name | Amp | Обозначение |
|---|---|---|---|
| 1 | DOME | 15 | Часы, внутреннее освещение, датчики метров |
| 2 | EFI | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | HORN | 15 | Horn |
| 4 | AM2 | 15 | Система стартера, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система предупреждения о выбросе |
| 5 | ST | 30 | Стартовая система |
| 6 | - | - | Не используется |
| 7 | H-LP LH H-LP LO LH | 10 | Левая фара |
| 8 | H-LP правый H-LP нижний правый | 10 | Правая фара |
| 9 | A/C2 | 7.5 | Система кондиционирования воздуха |
| 10 | - | - | Не используется |
| 11 | RDI | 30 | Электрический вентилятор охлаждения |
| 12 | HTR SUB1 | 50 | Система кондиционирования воздуха |
| 13 | АБС №1 | 40 | Антиблокировочная тормозная система |
| 14 | ЗАПАСНОЙ | 30 | Запасной |
| 15 | ЗАПАСНОЙ | 15 | Запасной |
| 16 | - | - | Не используется |
| Реле | |||
| R1 | Электрический вентилятор охлаждения (№1) | ||
| R2 | Электрический вентилятор охлаждения (№2) | ||
| R3 | Стартер | ||
| R4 | Не используется | ||
| R5 | Не используется | ||
| R6 | Обогреватель (кондиционер) | ||
| R7 | EFI | ||
| R8 | Не используется | ||
| R9 | Horn |
Релейная коробка
| № | Amp | Обозначение |
|---|---|---|
| 1 | - | Не используется |
| Реле | ||
| R1 | Не используется | |
| R2 | ABS | |
| R3 | ABS |
Блок плавких вставок
| № | Name | Amp | Обозначение |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | MAIN | 60 | ABS, TRAC и VSC Счетчик зарядных устройств Электронное управление трансмиссией и индикатор A/T Управление двигателем Предупреждение о непристегнутых ремнях безопасности (начиная с производства в декабре 2005 г.) Запуск и зажигание SRS |
| 3 | ALT | 120 | ABS, TRAC и VSC Зарядка |
| 4 | ABS | 60 | ABS, TRAC и VSC |
