Предохранители и реле Scion xB (2007-2015)
Схемы относятся к указанным годам и вариантам Scion xB (2007-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Scion.
Схема предохранителей Scion xB 2007-2015
Предохранители прикуривателя (розетка) в Scion xB Это предохранители №7 «CIG» и №21 «АСС-Б» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

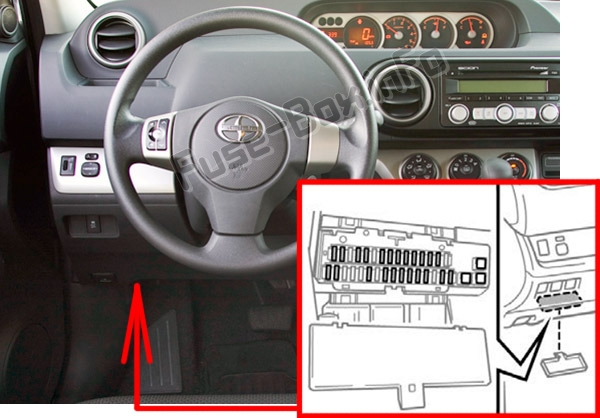

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), за крышкой.

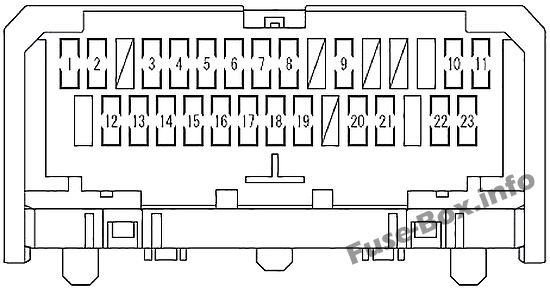

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, задние фонари, боковые габаритные огни, датчики и счетчики, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | ПАНЕЛЬ | 7,5 | Подсветка комбинации приборов, подсветка приборной панели, датчики и счетчики |
| 3 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 4 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 5 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 6 | ЛЮК | 20 | Лунная крыша |
| 7 | CIG | 15 | Зажигалка |
| 8 | ACC | 7,5 | Выключатель наружного зеркала заднего вида, система управления блокировкой переключения передач, аудиосистема, ЭБУ кузова |
| 9 | МИР ХТР | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогреватели наружных зеркал заднего вида |
| 10 | IGN | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система блокировки рулевого управления |
| 11 | МЕТР | 7,5 | Манометры и счетчики |
| 12 | HTR-IG | 10 | Система кондиционирования воздуха |
| 13 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Дворники |
| 14 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель заднего стекла |
| 15 | ШАЙБА | 15 | Шайба |
| 16 | ЭБУ-ИГ №1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электроусилитель руля, электровентилятор охлаждения, антиблокировочная тормозная система, система курсовой устойчивости автомобиля, система управления блокировкой переключения передач, аудиосистема, бортовой ЭБУ |
| 17 | ЭБУ-ИГ №2 | 10 | Фонарь заднего хода, люк в крыше, аварийная сигнализация, система кондиционирования воздуха, обогреватель заднего стекла, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, индикатор непристегнутого ремня безопасности переднего пассажира |
| 18 | OBD | 7,5 | Бортовая система диагностики |
| 19 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная система помощи при торможении, ЭБУ кузова |
| 20 | DOOR | 25 | Блокировка дверей с электроприводом, ЭБУ кузова |
| 21 | АСС-Б | 25 | СИГ, АКК |
| 22 | противотуманные фары | 15 | Нет цепи |
| 23 | AM1 | 7,5 | Система запуска, система управления блокировкой переключения передач |

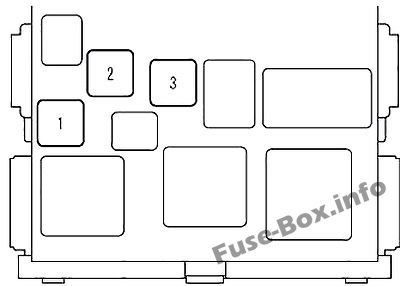

Лицевая сторона
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла, МИР HTR |
| 3 | СИЛОВОЕ СИДЕНЬЕ | 30 | Нет цепи |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

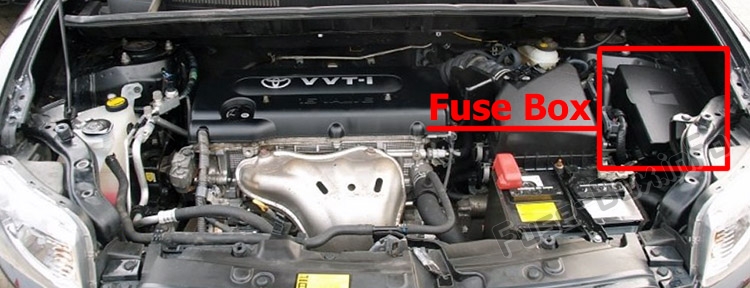

Расположение блока предохранителей

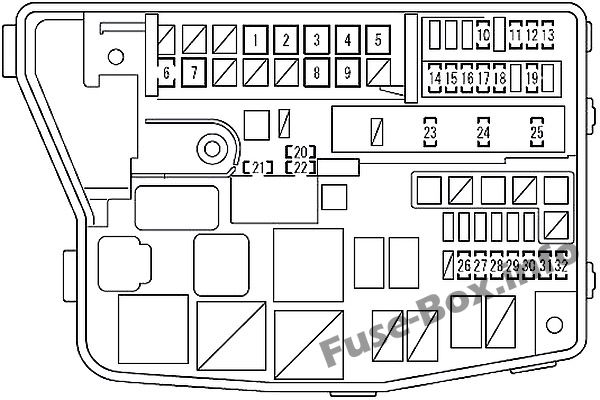

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 2 | РАД ВЕНТИЛЯТОР | 40 | Электрический вентилятор охлаждения |
| 3 | АБС №3 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 4 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 5 | HTR | 50 | Система кондиционирования воздуха |
| 6 | ALT | 120 | ВЕНТИЛЯТОР RDI, ВЕНТИЛЯТОР CDS, ABS № 1, ABS № 3, HTR, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, АСС-Б, DEF, ХВОСТ, ПАНЕЛЬ |
| 7 | EPS | 60 | Электроусилитель руля |
| 8 | P/I | 50 | EFI ГЛАВНЫЙ, СИГНАЛ, IG2 |
| 9 | ГЛАВНАЯ | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 10 | ЭБУ- B2 | 10 | Система кондиционирования воздуха |
| 11 | ЭБУ-Б | 10 | Приборы и счетчики, ЭБУ кузова, система курсовой устойчивости автомобиля |
| 12 | РАД №1 | 15 | Аудио система |
| 13 | DOME | 10 | Освещение салона, личное освещение, освещение багажного отделения, беспроводная система дистанционного управления |
| 14 | AM2 NO.2 | 7,5 | Нет цепи |
| 15 | АЛЬТ-С | 7,5 | Система зарядки |
| 16 | ПОВОРОТ- HAZ | 10 | Указатели поворота, аварийные мигалки |
| 17 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | AM2 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 19 | СИЛЬНЫЙ ЗАМОК | 20 | Нет цепи |
| 20 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 21 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 22 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 23 | ЭФИ ГЛАВНАЯ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.1, EFI NO.2 |
| 24 | HORN | 10 | Horn |
| 25 | IG2 | 15 | ЗАЖИГАНИЕ, МЕТР, IG2 № 2 |
| 26 | IG2 NO.2 | 7,5 | Система запуска |
| 27 | EFI NO.2 | 10 | Система кондиционирования воздуха, задний кислородный датчик, передний датчик массового расхода воздуха |
| 28 | EFI NO.1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, расходомер воздуха |
| 29 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 30 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 31 | H-LP RH LO | 15 | Правая фара (ближний свет) |
| 32 | H-LP LH LO | 15 | Левая фара (ближний свет) |
