Предохранители и реле SEAT Altea (2005-2015)
Схемы относятся к указанным годам и вариантам SEAT Altea (2005-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Altea 2005-2015
Предохранители прикуривателя (розетка):
2005-2006 гг. — № 42 (разъем консоли / задний разъем) и № 47 (прикуриватель) в блоке предохранителей панели приборов.
2007-2013 — предохранитель №30 (прикуриватель/розетка) в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Амперы |
|---|---|
| светло-коричневый | 5 |
| red | 10 |
| blue | 15 |
| желтый | 20 |
| натуральный (белый) | 25 |
| зеленый | 30 |
| апельсин | 40 |
| red | 50 |
| белый | 80 |
| blue | 100 |
| grey | 150 |
| Виолетта | 200 |
Расположение блока предохранителей
Расположение блока предохранителей

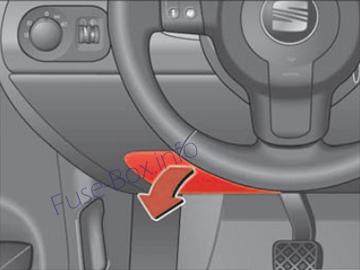

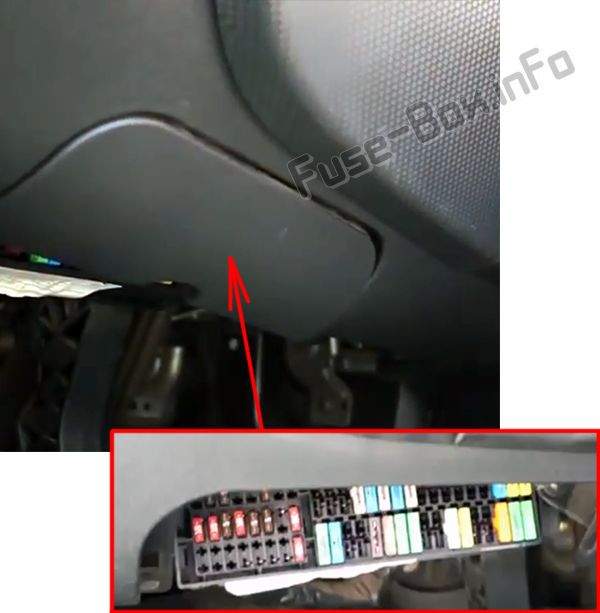

Пассажирский отсек
Блок предохранителей расположен в левой части приборной панели, под рулевым колесом.

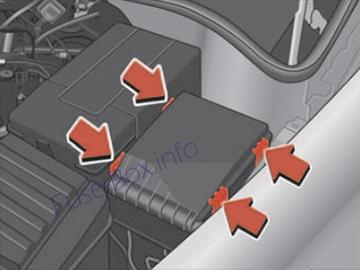

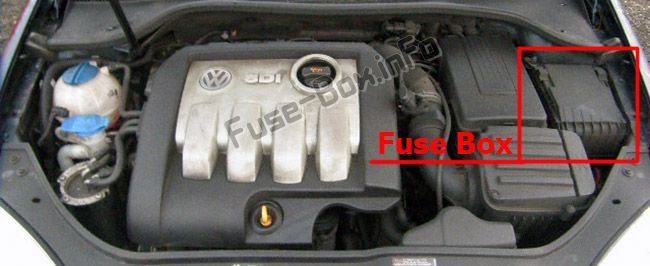

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2005

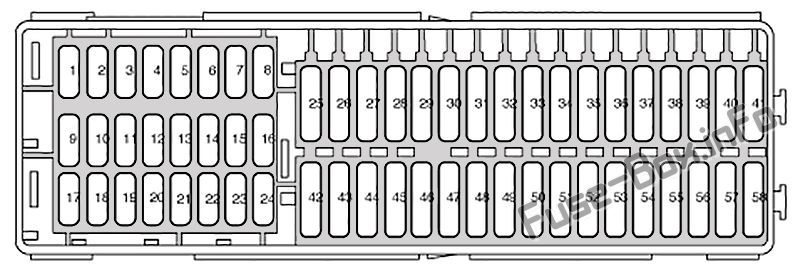

Приборная доска
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Электрохроматическое зеркало/реле 50 | 5 |
| 2 | Блок управления двигателем | 5 |
| 3 | Переключатель света / Блок управления фарами / Правая фара / Телефон | 5 |
| 4 | Предустановка телефона | 5 |
| 5 | Расходомер, частотная трубка | 10 |
| 6 | Воздушная подушка | 5 |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Усилитель руля | 5 |
| 10 | Диагностика, переключатель задней передачи | 5 |
| 11 | Обогрев лобового стекла | 5 |
| 12 | мера ПФУ | 10 |
| 13 | Блок управления прицепом | 5 |
| 14 | ESP/TCP, блок управления ABS/ESP | 5 |
| 15 | Автоматическая коробка передач | 5 |
| 16 | Управление обогревом / Климатроник / Датчик давления / Подогрев сидений | 10 |
| 17 | Двигатель | 7,5 |
| 18 | Вакантно | |
| 19 | Вакантно | |
| 20 | Блок предохранителей двигателя | 5 |
| 21 | Рычаг переключения передач | 5 |
| 22 | Вакантно | |
| 23 | Стоп-сигналы | 5 |
| 24 | Диагностика/переключатель света | 10 |
| 25 | Вакуумный насос | 20 |
| 26 | Муфта питания двигателя | 10 |
| 27 | Автоматическая коробка передач | 20 |
| 28 | Выключатель | 5 |
| 29 | Мотор стеклоочистителя заднего стекла | 15 |
| 30 | Работа в режиме обогрева | 5 |
| 31 | Кабельный блок управления | 15 |
| 32 | Jets | 5 |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Вакантно | |
| 37 | Вакантно | |
| 38 | Вакантно | |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (указатели, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Электрическая розетка консоли | 15 |
| 42 | Электрическая розетка, задняя | 30 |
| 43 | Блок управления подачей топлива | 15 |
| 44 | Звуковой сигнал и датчик охраны салона | 5 |
| 45 | Вакантно | |
| 46 | Кабельный блок управления | 7,5 |
| 47 | Зажигалка | 25 |
| 48 | Сиденья | 30 |
| 49 | Дверные замки | 10 |
| 50 | Блок управления центральным замком | 25 |
| 51 | Люк на крыше | 20 |
| 52 | Кабельный блок управления | 25 |
| 53 | Система омывателя фар | 20 |
| 54 | Парк Пилот | 5 |
| 55 | Вакантно | |
| 56 | двигатель отопителя климатроник | 40 |
| 57 | Блок управления дверью | 30 |
| 58 | Блок управления дверью | 30 |
| Расположение под рулем, на держателе реле: | ||
| Air | Блоки управления дверями (электростеклоподъемники/электрозеркала/центральный замок) | 30 |

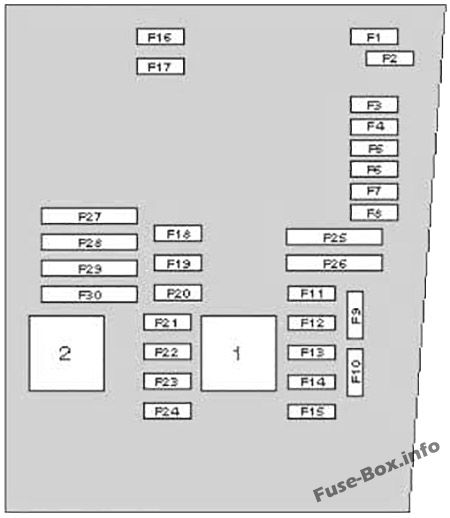

Моторного отсека
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Чистый | 30 |
| 2 | Рулевая колонка | 5 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 30 |
| 5 | Коробка передач AQ | 15 |
| 6 | Комби | 5 |
| 7 | Вакантно | |
| 8 | Радио | 15 |
| 9 | телефон | 5 |
| 10 | Главное реле в FSI/дизельном отсеке/питании модуля впрыска | 5 |
| 10 | Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт) | 10 |
| 11 | Вакантно | |
| 12 | Шлюз | 5 |
| 13 | Питание модуля впрыска бензина | 25 |
| 13 | Питание модуля впрыска дизельного топлива | 30 |
| 14 | Coil | 20 |
| 15 | Двигатель Т71/20 FSI | 5 |
| 15 | Реле насоса | 10 |
| 16 | насос АДС | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Вакантно | |
| 21 | Лямбда-зонд | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 22 | Двигатель 1.6, главное реле (реле №100) | 5 |
| 23 | Т 71 дизель ЕГР | 10 |
| 3 | 2.0 D2L Топливный насос высокого давления | 15 |
| 24 | ARF, сменный клапан | 10 |
| 25 | Правильное освещение | 40 |
| 26 | Левое освещение | 40 |
| 26 | Двигатель 1.6 СЛП | 40 |
| 26 | 1.9 TDI Реле свечей накаливания | 50 |
| 28 | KL15 | 40 |
| 29 | Электрические стеклоподъемники (передние и задние) | 50 |
| 29 | Электрические стеклоподъемники (передние) | 30 |
| 30 | KLX | 40 |
Моторный отсек, боковой ящик
| Число | Электрооборудование | Амперы |
|---|---|---|
| B1 | Генератор < 140 Вт | 150 |
| B1 | Генератор > 140 Вт | 200 |
| C1 | Усилитель руля | 80 |
| D1 | PTC (дополнительный электрический нагрев воздухом) | 100 |
| E1 | Вентилятор > 500 Вт / вентилятор < 500 | 80/50 |
| F1 | Многополюсное питание «30». Внутренний блок предохранителей | 100 |
| G1 | Питание предохранителя прицепа во внутреннем блоке предохранителей | 50 |
| H1 | Вакантно |
2006
Приборная доска
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Электрохроматическое зеркало/реле 50 | 5 |
| 2 | Блок управления двигателем | 5 |
| 3 | Переключатель света / Блок управления фарами / Правая фара / Телефон | 5 |
| 4 | Предустановка телефона | 5 |
| 5 | Расходомер, частотная трубка | 10 |
| 6 | Воздушная подушка | 5 |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Усилитель руля | 5 |
| 10 | Диагностика, переключатель задней передачи | 5 |
| 11 | Обогрев лобового стекла | 5 |
| 12 | мера ПФУ | 10 |
| 13 | Блок управления прицепом | 5 |
| 14 | ESP/TCP, блок управления ABS/ESP | 5 |
| 15 | Автоматическая коробка передач | 5 |
| 16 | Управление обогревом / Климатроник / Датчик давления / Подогрев сидений | 10 |
| 17 | Двигатель | 7,5 |
| 18 | Вакантно | |
| 19 | Вакантно | |
| 20 | Блок предохранителей двигателя | 5 |
| 21 | Рычаг переключения передач | 5 |
| 22 | Вакантно | |
| 23 | Стоп-сигналы | 5 |
| 24 | Диагностика/переключатель света | 10 |
| 25 | Вакуумный насос | 20 |
| 26 | Муфта питания двигателя | 10 |
| 27 | Автоматическая коробка передач | 20 |
| 28 | Выключатель | 5 |
| 29 | Мотор стеклоочистителя заднего стекла | 15 |
| 30 | Работа в режиме обогрева | 5 |
| 31 | Кабельный блок управления | 15 |
| 32 | Jets | 5 |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Вакантно | |
| 37 | Вакантно | |
| 38 | Вакантно | |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (указатели, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Электрическая розетка консоли | 15 |
| 42 | Электрическая розетка, задняя | 30 |
| 43 | Блок управления подачей топлива | 15 |
| 44 | Звуковой сигнал и датчик охраны салона | 5 |
| 45 | Вакантно | |
| 46 | Кабельный блок управления | 7,5 |
| 47 | Зажигалка | 25 |
| 48 | Сиденья | 30 |
| 49 | Задние электрические стеклоподъемники | 30 |
| 50 | Блок управления центральным замком (4K3 без автоблокировки) | 25 |
| 51 | Люк на крыше | 20 |
| 52 | Кабельный блок управления | 25 |
| 53 | Система омывателя фар | 20 |
| 54 | Парк Пилот | 5 |
| 55 | Вакантно | |
| 56 | двигатель отопителя климатроник | 40 |
| 57 | Блок управления дверью | 30 |
| 58 | Блок управления центральным замком (4F8 с автоблокировкой) | 30 |
| Расположение под рулем, на держателе реле: | ||
| Air | Блоки управления дверями (электростеклоподъемники/электрозеркала/центральный замок) | 30 |
Моторного отсека
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Чистый | 30 |
| 2 | Рулевая колонка | 5 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 30 |
| 5 | Коробка передач AQ | 15 |
| 6 | Комби | 5 |
| 7 | Вакантно | |
| 8 | Радио | 15 |
| 9 | телефон | 5 |
| 10 | Главное реле в FSI/дизельном отсеке/питании модуля впрыска | 5 |
| 10 | Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт) | 10 |
| 11 | Вакантно | |
| 12 | Шлюз | 5 |
| 13 | Питание модуля впрыска бензина | 25 |
| 13 | Питание модуля впрыска дизельного топлива | 30 |
| 14 | Coil | 20 |
| 15 | Двигатель Т71/20 FSI | 5 |
| 15 | Реле насоса | 10 |
| 16 | насос АДС | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Вакантно | |
| 21 | Лямбда-зонд | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 22 | Двигатель 1.6, главное реле (реле №100) | 5 |
| 23 | Т 71 дизель ЕГР | 10 |
| 3 | 2.0 D2L Топливный насос высокого давления | 15 |
| 24 | ARF, сменный клапан | 10 |
| 25 | Правильное освещение | 40 |
| 26 | Левое освещение | 40 |
| 26 | Двигатель 1.6 СЛП | 40 |
| 26 | 1.9 TDI Реле свечей накаливания | 50 |
| 28 | KL15 | 40 |
| 29 | Электрические стеклоподъемники (передние и задние) | 50 |
| 29 | Электрические стеклоподъемники (передние) | 30 |
| 30 | KLX | 40 |
Моторный отсек, боковой ящик
| Число | Электрооборудование | Амперы |
|---|---|---|
| B1 | Генератор < 140 Вт | 150 |
| B1 | Генератор> 140 Вт | 200 |
| C1 | Усилитель руля | 80 |
| D1 | Многополюсное питание «30». Внутренний блок предохранителей | 100 |
| E1 | Вентилятор > 500 Вт / вентилятор < 500 | 80/50 |
| F1 | PTC (дополнительный электрический нагрев воздухом) | 100 |
| G1 | Питание предохранителя прицепа во внутреннем блоке предохранителей | 50 |
| H1 | Блок управления центральным замком (4F8 с автоблокировкой) |
2007
Приборная доска
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Вакантно | |
| 2 | Вакантно | |
| 3 | Вакантно | |
| 4 | Вакантно | |
| 5 | Вакантно | |
| 6 | Вакантно | |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Воздушная подушка | 5 |
| 10 | Вакантно | |
| 11 | Вакантно | |
| 11 | Послепродажный комплект | 5 |
| 12 | Левая боковая ксеноновая фара | 10 |
| 13 | Управление обогревом/ESP, переключатель ASR/Задняя передача/Предварительная установка телефона | 5 |
| 14 | Блок управления ABS/ESP/ Двигатель/ Фары/ Блок управления прицепом/ Переключатель света/ Приборная панель | 10 |
| 15 | Блок управления фарами/ Обогрев ветрового стекла/ Подсветка приборов/ Блок управления диагностики | 10 |
| 16 | Правая боковая ксеноновая фара | 10 |
| 17 | Двигатель D2L (2,0 л, 147 кВт, 4 скорости, TFSI) | 10 |
| 18 | Вакантно | |
| 19 | Вакантно | |
| 20 | Парк Пилот (помощь при парковке) / рычаг селектора передач / блок управления ESP | 10 |
| 21 | Кабельный блок управления | 7,5 |
| 22 | Датчик объемной сигнализации/сирена сигнализации | 5 |
| 23 | Диагностика/датчик дождя/переключатель света | 10 |
| 24 | Вакантно | |
| 25 | Подключение блока управления автоматической коробкой передач | 20 |
| 26 | Вакуумный насос | 20 |
| 27 | Вакантно | |
| 28 | Электродвигатель стеклоочистителя/блок управления тросом | 20 |
| 29 | Вакантно | |
| 30 | Прикуриватель/розетка | 20 |
| 31 | Вакантно | |
| 32 | Вакантно | |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Двигатель 2,0 л мощностью 147 кВт | 10 |
| 37 | Двигатель 2,0 л мощностью 147 кВт | 10 |
| 38 | Двигатель 2,0 л мощностью 147 кВт | 10 |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (указатели, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Буксировочный комплект | 15 |
| 43 | Вакантно | |
| 44 | Обогрев заднего стекла | 25 |
| 45 | Передние электрические стеклоподъемники | 30 |
| 46 | Задние электрические стеклоподъемники | 30 |
| 47 | Двигатель (датчик, топливное реле) | 15 |
| 48 | Удобное управление | 20 |
| 49 | Управление отоплением | 40 |
| 50 | Сиденья с подогревом | 30 |
| 51 | Люк на крыше | 20 |
| 52 | Система омывателя фар | 20 |
| 53 | Буксировочный комплект | 20 |
| 54 | Такси (питание таксометра) | 5 |
| 55 | Буксировочный комплект | 20 |
| 56 | Такси (питание передатчика) | 15 |
| 57 | Вакантно | |
| 58 | Блок управления центральным замком | 30 |
Моторного отсека
| Число | Электрооборудование | Амперы |
|---|---|---|
| 1 | Стеклоочистители | 30 |
| 2 | Рулевая колонка | 5 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 30 |
| 5 | Коробка передач AQ | 15 |
| 6 | Приборная доска | 5 |
| 7 | Вакантно | |
| 8 | Радио | 15 |
| 9 | телефон | 5 |
| 10 | Главное реле в FSI/дизельном отсеке/питании модуля впрыска | 5 |
| 10 | Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт) | 10 |
| 11 | Вакантно | |
| 12 | Шлюз | 5 |
| 13 | Питание модуля впрыска бензина | 25 |
| 13 | Питание модуля впрыска дизельного топлива | 30 |
| 14 | Coil | 20 |
| 15 | Двигатель Т71/20 FSI | 5 |
| 15 | Реле насоса | 10 |
| 16 | насос АДС | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Вакантно | |
| 21 | Лямбда-зонд | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 23 | Двигатель 1.6, главное реле (реле №100) | 5 |
| 23 | Т 71 дизель ЕГР | 10 |
| 23 | 2.0 D2L Топливный насос высокого давления | 15 |
| 24 | АР, сменный клапан | 10 |
| 25 | Правильное освещение | 40 |
| 26 | Левое освещение | 40 |
| 26 | Двигатель 1.6 СЛП | 40 |
| 26 | 1.9 TDI Реле свечей накаливания | 50 |
| 28 | KL15 | 40 |
| 29 | Электрические стеклоподъемники (передние и задние) | 50 |
| 29 | Электрические стеклоподъемники (передние) | 30 |
| 30 | Х - предохранительное реле | 40 |
Моторный отсек, боковой ящик
| Число | Электрооборудование | Амперы |
|---|---|---|
| B1 | Генератор < 140 Вт | 150 |
| B1 | Генератор> 140 Вт | 200 |
| C1 | Усилитель руля | 80 |
| D1 | Многополюсное питание «30». Внутренний блок предохранителей | 100 |
| E1 | Вентилятор > 500 Вт / вентилятор < 500 | 80/50 |
| F1 | PTC (дополнительный электрический нагрев воздухом) | 100 |
| G1 | Питание предохранителя прицепа во внутреннем блоке предохранителей | 50 |
| H1 | Блок управления центральным замком (4F8 с автоблокировкой) |
2008
Приборная доска
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Вакантно | |
| 2 | Вакантно | |
| 3 | Вакантно | |
| 4 | Вакантно | |
| 5 | Вакантно | |
| 6 | Вакантно | |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Воздушная подушка | 5 |
| 10 | Вход RSE (крышный экран) | 10 |
| 11 | Вакантно | |
| 11 | Вакантно | |
| 12 | Левая ксеноновая фара | 10 |
| 13 | Регуляторы обогрева / ESP, выключатель ASR / Реверс / Предварительная установка телефона / Tomtom Navigator | 5 |
| 14 | Распределительный щит ABS/ESP / Двигатель / Фары / Распределительный щит прицепа / Выключатель света / Приборная панель | 10 |
| 15 | Щит регулировки фар / Стеклоочистители с подогревом / Подсветка приборов / Щит диагностики | 10 |
| 16 | Правая ксеноновая фара. | 10 |
| 17 | Управление двигателем | 10 |
| 18 | Вакантно | |
| 19 | Вакантно | |
| 20 | Парк Пилот (помощник при парковке) / рычаг переключения передач / переключатель ESP | 10 |
| 21 | Кабельный блок управления | 7,5 |
| 22 | Объемный датчик тревоги/ Звуковой сигнал | 5 |
| 23 | Диагностика / Датчик дождя / Выключатель света | 10 |
| 24 | Вакантно | |
| 25 | Муфта распределительная коробка автомат | 20 |
| 26 | Вакуумный насос | 20 |
| 27 | Вход RSE (крышный экран) | 10 |
| 28 | Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита | 20 |
| 29 | Вакантно | |
| 30 | Прикуриватель/розетка | 20 |
| 31 | Вакантно | |
| 32 | Вакантно | |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Управление двигателем | 10 |
| 37 | Управление двигателем | 10 |
| 38 | Управление двигателем | 10 |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (указатели, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Вакантно | |
| 43 | Предварительная установка прицепа | 40 |
| 44 | Обогрев заднего стекла | 25 |
| 45 | Электрические стеклоподъемники (передние) | 30 |
| 46 | Задние электрические стеклоподъемники | 30 |
| 47 | Двигатель (блок управления подачей топлива, бензиновое реле) | 15 |
| 48 | Удобное управление | 20 |
| 49 | Управление отоплением | 40 |
| 50 | Сиденья с подогревом | 30 |
| 51 | Люк на крыше | 20 |
| 52 | Система омывателя фар | 20 |
| 53 | Вакантно | 20 |
| 54 | Такси (питание таксометра) | 5 |
| 55 | Вакантно | 20 |
| 56 | Такси (питание таксометра) | 15 |
| 57 | Вакантно | |
| 58 | Блок управления центральным замком | 30 |
Моторного отсека
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Стеклоочистители | 30 |
| 2 | Рулевая колонка | 5 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 30 |
| 5 | Коробка передач AQ | 15 |
| 6 | приборная доска | 5 |
| 7 | Вакантно | |
| 8 | Радио | 15 |
| 9 | Телефон/TomTom Navigator | 5 |
| 10 | Управление двигателем | 5 |
| 10 | Управление двигателем | 10 |
| 11 | Вакантно | |
| 12 | Электронный блок управления | 5 |
| 13 | Питание модуля впрыска бензина | 25 |
| 13 | Питание модуля впрыска дизельного топлива | 30 |
| 14 | Coil | 20 |
| 15 | Управление двигателем | 5 |
| 15 | Реле насоса | 10 |
| 16 | насос АБС | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Вакантно | |
| 21 | Лямбда-зонд | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 23 | Управление двигателем | 5 |
| 23 | Управление двигателем | 10 |
| 23 | Управление двигателем | 15 |
| 24 | AKF, клапан коробки передач | 10 |
| 25 | Правильное освещение | 40 |
| 26 | Левое освещение | 40 |
| 27 | Управление двигателем | 40 |
| 27 | Управление двигателем | 50 |
| 28 | Ключ зажигания | 40 |
| 29 | Электрические стеклоподъемники (передние и задние) | 50 |
| 29 | Электрические стеклоподъемники (передние) | 30 |
| 30 | Ключ зажигания | 40 |
Моторный отсек, боковой ящик
| Число | Потребитель | Амперы |
|---|---|---|
| B1 | Генератор < 140 Вт | 150 |
| B1 | Генератор> 140 Вт | 200 |
| C1 | Сервоусилитель руля | 80 |
| D1 | Многополюсное питание «30». Внутренний блок предохранителей | 100 |
| E1 | Вентилятор > 500 Вт / вентилятор < 500 | 80/50 |
| F1 | PTC (дополнительный электрический нагрев воздухом) | 80 |
| G1 | PTC (дополнительный электрический обогрев воздухом) | 40 |
| H1 | Блок управления центральным замком |
2009
Приборная доска
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Вакантно | |
| 2 | Вакантно | |
| 3 | Вакантно | |
| 4 | Вакантно | |
| 5 | Вакантно | |
| 6 | Вакантно | |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Воздушная подушка | 5 |
| 10 | Вход RSE (крышный экран) | 10 |
| 11 | Вакантно | |
| 11 | Вакантно | |
| 12 | Левая ксеноновая фара | 10 |
| 13 | Панель приборов (уровень масла)/Электропроводка распределительного щита (BCM)/Отопитель/ABS, ESP/Парк Пилот/Шлюз/Расходомер | 5 |
| 14 | Коробка передач/Сервоуправление/Датчик стоп-сигналов/ Прицеп/ ABS, ESP/ Haldex/ Переключатель света | 10 |
| 15 | Обогрев лобового стекла / Подсветка приборов / Диагностический щиток / Управление двигателем / Дополнительный обогрев / Фары AFS / Парк Пилот | 10 |
| 16 | Правая ксеноновая фара. | 10 |
| 17 | Управление двигателем | 10 |
| 18 | Вакантно | |
| 19 | Вакантно | |
| 20 | Парк Пилот (помощник при парковке) / рычаг переключения передач / переключатель ESP | 10 |
| 21 | Вакантно | |
| 22 | Объемный датчик тревоги/ Звуковой сигнал | 5 |
| 23 | Диагностика / Датчик дождя / Выключатель света | 10 |
| 24 | Вакантно | |
| 25 | Муфта распределительная коробка автомат | 20 |
| 26 | Вакуумный насос | 20 |
| 27 | Вход RSE (крышный экран) | 10 |
| 28 | Электродвигатель заднего стеклоочистителя/электропроводка распределительного щита | 20 |
| 29 | Вакантно | |
| 30 | Прикуриватель/розетка | 20 |
| 31 | Вакантно | |
| 32 | Вакантно | |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Управление двигателем | 10 |
| 37 | Управление двигателем | 10 |
| 38 | Управление двигателем | 10 |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (указатели, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Распределительный щит BCM | 20 |
| 43 | Предварительная установка прицепа | 40 |
| 44 | Обогрев заднего стекла | 25 |
| 45 | Электрические стеклоподъемники (передние) | 30 |
| 46 | Задние электрические стеклоподъемники | 30 |
| 47 | Двигатель (блок управления подачей топлива, бензиновое реле) | 15 |
| 48 | Удобное управление | 20 |
| 49 | Управление отоплением | 40 |
| 50 | Сиденья с подогревом | 30 |
| 51 | Люк на крыше | 20 |
| 52 | Система омывателя фар | 20 |
| 53 | Вакантно | 20 |
| 54 | Такси (питание таксометра) | 5 |
| 55 | Вакантно | 20 |
| 56 | Такси (питание таксометра) | 15 |
| 57 | Вакантно | |
| 58 | Блок управления центральным замком | 30 |
Моторного отсека
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Стеклоочистители | 20 |
| 2 | Коробка передач DQ200 | 30 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 20 |
| 5 | Коробка передач AQ | 15 |
| 6 | Панель приборов/рулевая колонка | 5 |
| 7 | Ключ зажигания | AO |
| 8 | Радио | 15 |
| 9 | Телефон/TomTom Navigator | 5 |
| 10 | Управление двигателем | 5 |
| 10 | Управление двигателем | 10 |
| 11 | Вакантно | |
| 12 | Электронный блок управления | 5 |
| 13 | Питание модуля впрыска бензина | 15 |
| 13 | Питание модуля впрыска дизельного топлива 30 | |
| 14 | Coil | 20 |
| 15 | Управление двигателем | 5 |
| 15 | Реле насоса | 10 |
| 16 | Правильное освещение | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Помпа | 10 |
| 20 | Насос датчика давления для двигателя 1.8 | 20 |
| 21 | Лямбда-зонд (номинальный ток в зависимости от моторизации) | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 5 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 10 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 15 |
| 24 | AKF, клапан коробки передач | 10 |
| 25 | Насос ABS (номинальный ток в зависимости от моторизации) | 40 |
| 26 | Левое освещение | 30 |
| 27 | Управление двигателем (номинальный ток в зависимости от моторизации) | 40 |
| 27 | Управление двигателем (номинальный ток в зависимости от моторизации) | 50 |
| 28 | Вакантно | |
| 29 | Электрические стеклоподъемники (передние и задние) (номинальный ток в зависимости от моторизации) | 50 |
| 29 | Электрические стеклоподъемники (передние) (номинальный ток в зависимости от моторизации) | 30 |
| 30 | Ключ зажигания | 50 |
2010, 2011, 2012, 2013
Приборная доска
| Число | Потребитель | Amps |
|---|---|---|
| 1 | Вакантно | |
| 2 | Вакантно | |
| 3 | Вакантно | |
| 4 | Вакантно | |
| 5 | Вакантно | |
| 6 | Вакантно | |
| 7 | Вакантно | |
| 8 | Вакантно | |
| 9 | Воздушная подушка | 5 |
| 10 | Вход RSE (крышный экран) | 10 |
| 11 | Вакантно | |
| 12 | Левая ксеноновая фара | 10 |
| 13 | Приборная панель (уровень масла)/тросик блока управления (BCM)/отопитель/ABS, ESC (ESP)/Парк Пилот/Gate-way/расходомер | 5 |
| 14 | Коробка передач/Усилитель руля/Датчик стоп-сигналов/Прицеп/ABS, ESC (ESP)/Haldex/Переключатель света | 10 |
| 15 | Обогрев лобового стекла / Подсветка приборов / Диагностический щиток / Управление двигателем / Доп. обогрев / Фары AFS / Парк Пилот | 10 |
| 16 | Правая ксеноновая фара. | 10 |
| 17 | Система управления двигателем / RSE с START STOP | 10 |
| 18 | Комбинация / рычаги с СТАРТ-СТОП | 5 |
| 19 | Навигация/радио с START STOP | 15 |
| 20 | Парк Пилот (помощь при парковке)/рычаг переключения передач/блок управления ESC (ESP) | 10 |
| 21 | Вакантно | |
| 22 | Объемный датчик тревоги/ Звуковой сигнал | 5 |
| 23 | Диагностика / Датчик дождя / Выключатель света | 10 |
| 24 | Помощник по предварительной установке крюка прицепа | 15 |
| 25 | Вакантно | |
| 26 | Вакуумный насос | 20 |
| 27 | Питание RSE (потолочный дисплей) без START STOP | 10 |
| 28 | Мотор стеклоочистителя заднего стекла | 20 |
| 29 | Вакантно | |
| 30 | Прикуриватель/розетка | 20 |
| 31 | Вакантно | |
| 32 | Вакантно | |
| 33 | Обогреватель | 40 |
| 34 | Вакантно | |
| 35 | Вакантно | |
| 36 | Вакантно | |
| 37 | Вакантно | |
| 38 | Вакантно | |
| 39 | Блок управления прицепом (сцепка) | 15 |
| 40 | Блок управления прицепом (поворотники, тормоза и левая сторона) | 20 |
| 41 | Блок управления прицепом (противотуманные фары, фонарь заднего хода и правая сторона) | 20 |
| 42 | Распределительный щит BCM | 20 |
| 43 | Предварительная установка прицепа | 40 |
| 44 | Обогрев заднего стекла | 25 |
| 45 | Электрические стеклоподъемники (передние) | 30 |
| 46 | Задние электрические стеклоподъемники | 30 |
| 47 | Двигатель (блок управления подачей топлива, бензиновое реле) | 15 |
| 48 | Удобное управление | 20 |
| 49 | Управление отоплением | 40 |
| 50 | Сиденья с подогревом | 30 |
| 51 | Люк на крыше | 20 |
| 52 | Система омывателя фар | 20 |
| 53 | Помощник по предварительной установке крюка прицепа | 20 |
| 54 | Такси (питание таксометра) | 5 |
| 55 | Помощник по предварительной установке крюка прицепа | 20 |
| 56 | Такси (питание передатчика) | 15 |
| 57 | Блок питания телефона с СТАРТ СТОП | 10 |
| 58 | Блок управления центральным замком | 30 |
Моторного отсека
| Число | Потребитель | Амперы |
|---|---|---|
| 1 | Стеклоочистители | 20 |
| 2 | Коробка передач DQ200 | 30 |
| 3 | Кабельный блок управления | 5 |
| 4 | ABS | 20 |
| 5 | Коробка передач AQ | 15 |
| 6 | Панель приборов/рулевая колонка | 5 |
| 7 | Ключ зажигания | 40 |
| 8 | Радио | 15 |
| 9 | Телефон/TomTom Navigator | 5 |
| 10 | Управление двигателем | 5 |
| 10 | Управление двигателем | 10 |
| 11 | Вакантно | |
| 12 | Электронный блок управления | 5 |
| 13 | Питание модуля впрыска бензина | 15 |
| 13 | Питание модуля впрыска дизельного топлива 30 | |
| 14 | Coil | 20 |
| 15 | Управление двигателем | 5 |
| 15 | Реле насоса | 10 |
| 16 | Правильное освещение | 30 |
| 17 | Horn | 15 |
| 18 | Вакантно | |
| 19 | Чистый | 30 |
| 20 | Помпа | 10 |
| 20 | Насос датчика давления для двигателя 1.8 | 20 |
| 21 | Лямбда-зонд (номинальный ток в зависимости от моторизации) | 15 |
| 22 | педаль тормоза, датчик скорости | 5 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 5 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 10 |
| 23 | Управление двигателем (номинальный ток в зависимости от моторизации) | 15 |
| 24 | AKF, клапан коробки передач | 10 |
| 25 | Насос ABS (номинальный ток в зависимости от моторизации) | 40 |
| 26 | Левое освещение | 30 |
| 27 | Управление двигателем (номинальный ток в зависимости от моторизации) | 40 |
| 27 | Управление двигателем (номинальный ток в зависимости от моторизации) | 50 |
| 28 | Вакантно | |
| 29 | Электрические стеклоподъемники (передние и задние) (номинальный ток в зависимости от моторизации) | 50 |
| 29 | Электрические стеклоподъемники (передние) (номинальный ток в зависимости от моторизации) | 30 |
| 30 | Ключ зажигания | 50 |
