Предохранители и реле SEAT Arona (2017-2019…)
Схемы относятся к указанным годам и вариантам SEAT Arona (2017-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Arona 2017-2019…
Предохранитель прикуривателя (розетка) в SEAT Arona это предохранитель №2 в блоке предохранителей панели приборов.
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Номинал, Ампер |
|---|---|
| Черный | 1 |
| Пурпурный | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Red | 10 |
| Blue | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Апельсин | 40 |
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

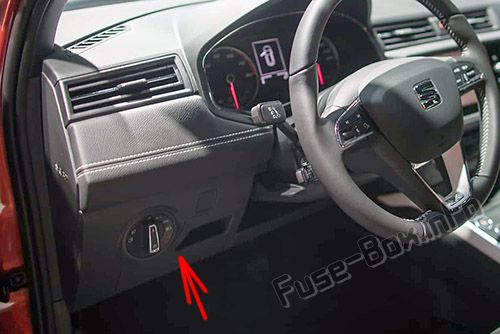

Пассажирский отсек
Он расположен на приборной панели со стороны водителя за панелью.

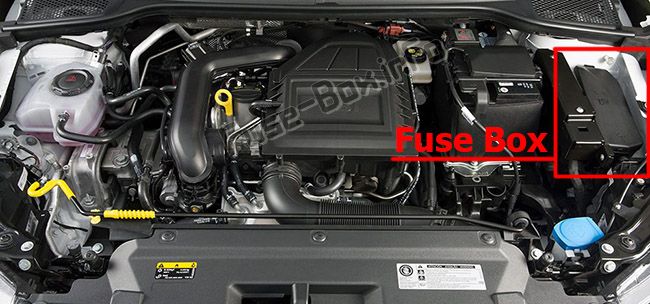

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2017

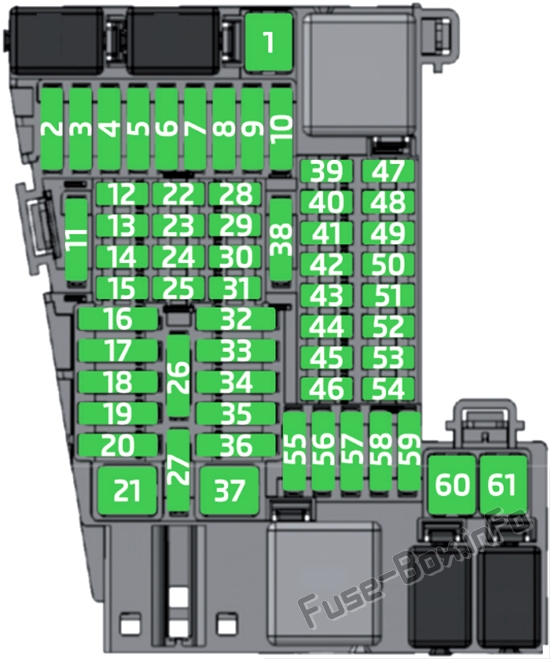

Панель приборов (2017)
| № | Потребитель | Amps |
|---|---|---|
| 1 | Буксировочный крюк | 20 |
| 2 | Прикуриватель / розетка | 20 |
| 3 | Усилитель звука | 30 |
| 6 | Центральный замок | 40 |
| 8 | Вентилятор отопителя/Климатроник | 30 |
| 10 | Буксировочный крюк | 20 |
| 11 | Электромагнитные клапаны CN6 | 7.5 |
| 13 | Выключатель освещения, рулевая колонка LSS и SMLS, диагностический порт, датчик дождя/света | 7.5 |
| 14 | рулевая колонка LSS: управление стеклоочистителями | 10 |
| 15 | Приборная доска | 7.5 |
| 16 | Блок питания правых фар | 40 |
| 17 | Стеклоподъемник правой двери | 30 |
| 18 | Стеклоочистители | 30 |
| 19 | Радио, Мультимедийная система | 25 |
| 20 | Обогрев заднего стекла | 30 |
| 21 | Блок управления SCR | 30 |
| 23 | Камера заднего вида | 7.5 |
| 24 | Блок подключения, проводка внешнего источника звука (двойной USB-Aux IN), телефонный усилитель, дисплей MIB | 5 |
| 25 | Электронный блок рулевой колонки (MFL) | 7.5 |
| 26 | Шлюз | 7.5 |
| 27 | Блок управления активной подвеской | 7.5 |
| 28 | Датчик DWA | 7.5 |
| 29 | Рог DWA | 7.5 |
| 31 | Блок климат-контроля 9AA/9AB | 7.5 |
| 31 | 9АК Блок управления климат-троником | 15 |
| 32 | Рулевая колонка LSS, без Kessy | 7.5 |
| 33 | Стеклоподъемник левой двери | 30 |
| 35 | Блок питания левой фары | 40 |
| 36 | Сигнальный рожок | 20 |
| 37 | Блок управления подогревом сидений | 30 |
| 38 | БСМ Мощность C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Выключатель света, диагностический порт, регулятор корректора фар, рулевая колонка LSS: Фары, галогенные фары, переключатель света заднего хода | 7.5 |
| 41 | Электрохромное зеркало, регулировка разложенных зеркал заднего вида, РКА без магнитолы | 7.5 |
| 42 | Педаль сцепления, реле зажигания, катушка реле CNG | 7.5 |
| 43 | Катушка реле DWP, электродвигатель очистителя заднего стекла | 15 |
| 44 | Воздушная подушка | 7.5 |
| 45 | Левая фара Leimo Plus | 7.5 |
| 46 | Правая фара Leimo Plus | 7.5 |
| 48 | Блокировка рулевой колонки, блок управления Kessy | 7.5 |
| 49 | Катушка реле SCR | 7.5 |
| 51 | Датчик давления AA, форсунки с подогревом | 7.5 |
| 53 | Рычаг АКПП, ЗСС | 7.5 |
| 58 | Двойной водяной насос | 7.5 |
| 59 | Зеркала заднего вида с подогревом | 10 |
| 60 | Буксировочный крюк | 30 |
| 61 | Буксировочный крюк | 30 |
Моторный отсек (2017)
| № | Потребитель | Amps |
|---|---|---|
| 1 | Модуль впрыска двигателя | 30 |
| 2 | Клапан дозирования топлива (TJ4/T6P/TJ7), низкотемпературный насос охлаждающей жидкости (TJ4/T6P/TJ7); Клапан регулирования давления масла (TJ1), клапан охлаждающей жидкости AGR (TJ1), датчики высокого и низкого уровня воды (TJ1), катушка реле SCR | 7.5 |
| 3 | Лямбда-зонды | 15 |
| 4 | Реле насоса бензинового двигателя (MPI), блок управления датчиками (TSI и дизель) | 15 |
| 5 | Датчик давления, электромагнитный клапан EPW, датчик TOG, электровентилятор PWM, клапан управления распределительным валом, клапан бака с активированным углем и клапан регулирования давления масла (TSI) | 15 |
| 6 | Катушки зажигания (MPI и TSI) | 30 |
| 6 | Реле свечей накаливания, сопротивление всасывающего шланга (дизель) | 7.5 |
| 7 | Вакуумный насос (TSI) | 15 |
| 8 | Форсунки и катушка реле EKP (MPI и CNG), клапан дозирования топлива (дизель) | 10 |
| 9 | Серво датчик | 7.5 |
| 10 | Батарея Vref: шлюз, BDM и BCM | 7.5 |
| 14 | Модуль впрыска двигателя, главное реле двигателя, ESC | 15 |
| 15 | Автоматическая коробка передач DQ200 и AQ160 | 30 |
| 17 | 50 Диаг. | 7.5 |
| 18 | Пусковой двигатель | 30 |
| 20 | ESC (Насос) | 60 |
| 20 | АБС (насос) | 40 |
| 21 | ESC/ABS (клапаны) | 25 |
| 24 | TH4 Электровентилятор без кондиционера для стран с умеренным климатом | 30 |
| 25 | Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом | 20 |
| 25 | PTC1 | 40 |
| 26 | TJ1/TJ4/TJ7/T6P или TH4/T5l Электрический вентилятор для стран с теплым климатом | 50 |
| 27 | Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом | 30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
2018, 2019
Панель приборов (2018, 2019)
| № | Потребитель | Amps |
|---|---|---|
| 1 | Буксировочный крюк | 20 |
| 2 | Прикуриватель / розетка | 20 |
| 3 | Усилитель звука | 30 |
| 6 | Центральный замок | 40 |
| 8 | Вентилятор отопителя/Климатроник | 30 |
| 10 | Буксировочный крюк | 20 |
| 11 | 2018: Электромагнитные клапаны CNG | 7.5 |
| 13 | Выключатель освещения, рулевая колонка LSS и SMLS, диагностический порт, датчик дождя/света | 7.5 |
| 14 | рулевая колонка LSS: управление стеклоочистителями | 10 |
| 15 | Приборная доска | 7.5 |
| 16 | Блок питания правых фар | 40 |
| 17 | Стеклоподъемник правой двери | 30 |
| 18 | Стеклоочистители | 30 |
| 19 | Радио, Мультимедийная система | 25 |
| 20 | Обогрев заднего стекла | 30 |
| 21 | Блок управления SCR | 30 |
| 23 | Камера заднего вида | 7.5 |
| 24 | Блок подключения, проводка внешнего источника звука (двойной USB-Aux IN), телефонный усилитель, дисплей MIB | 5 |
| 25 | Электронный блок рулевой колонки (MFL) | 7.5 |
| 26 | Шлюз | 7.5 |
| 27 | Блок управления активной подвеской | 7.5 |
| 28 | Датчик DWA | 7.5 |
| 29 | Рог DWA | 7.5 |
| 31 | Блок климат-контроля 9AA/9AB | 7.5 |
| 31 | 9АК Блок управления климат-троником | 15 |
| 32 | Рулевая колонка LSS, без Kessy | 7.5 |
| 33 | Стеклоподъемник левой двери | 30 |
| 35 | Блок питания левой фары | 40 |
| 36 | Сигнальный рожок | 20 |
| 37 | Блок управления подогревом сидений | 30 |
| 38 | БСМ Мощность C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Переключатель света, диагностический порт, корректор фар, рулевая колонка LSS: фары, галогенные фары, переключатель света заднего хода, электрохромное зеркало, RKA без магнитолы | 7.5 |
| 41 | Регулировка разложенных наружных зеркал, | 7.5 |
| 42 | Педаль сцепления, реле зажигания, катушка реле CNG, датчик давления кондиционера | 7.5 |
| 43 | Обмотка реле ДВП, моторчик очистителя заднего стекла, обогрев форсунок | 15 |
| 44 | Воздушная подушка | 7.5 |
| 45 | Левая фара Leimo Plus | 7.5 |
| 46 | Правая фара Leimo Plus | 7.5 |
| 48 | Блокировка рулевой колонки, блок управления Kessy | 7.5 |
| 49 | Катушка реле SCR | 7.5 |
| 53 | Рычаг АКПП, ЗСС | 7.5 |
| 58 | Двойной водяной насос | 7.5 |
| 59 | Зеркала заднего вида с подогревом | 10 |
| 60 | Буксировочный крюк | 30 |
| 61 | Буксировочный крюк | 30 |

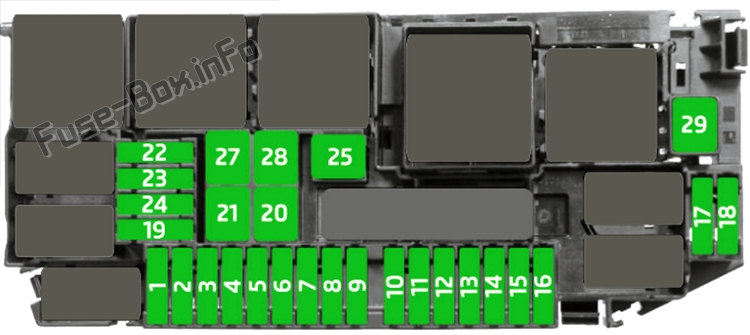

Моторный отсек (2018, 2019)
| № | Потребитель | Amps |
|---|---|---|
| 1 | Модуль впрыска двигателя MPI | 10 |
| 1 | Модуль впрыска двигателя TSI | 15 |
| 1 | Модуль впрыска дизельного двигателя | 30 |
| 2 | Клапан дозирования топлива (TJ4/T6P/TJ7), низкотемпературный насос охлаждающей жидкости (TJ4/T6P/TJ7); Клапан регулирования давления масла (TJ1), клапан охлаждающей жидкости AGR (TJ1), датчики высокого и низкого уровня воды (TJ1), катушка реле SCR | 7.5 |
| 3 | Лямбда-зонды | 15 |
| 4 | Реле насоса бензинового двигателя (MPI), блок управления датчиками (TSI и дизель) | 15 |
| 5 | Датчик давления, электромагнитный клапан EPW, датчик TOG, электровентилятор PWM, клапан управления распределительным валом, клапан бака с активированным углем и клапан регулирования давления масла (TSI) | 10 |
| 6 | Катушки зажигания (MPI и TSI) | 20 |
| 6 | Реле свечи накаливания, сопротивление всасывающего шланга (дизель) | 7.5 |
| 7 | Вакуумный насос (TSI) | 15 |
| 8 | Форсунки и катушка реле EKP (MPI и CNG), клапан дозирования топлива (дизель) | 10 |
| 9 | Серво датчик | 7.5 |
| 10 | Батарея Vref: шлюз, BDM и BCM | 7.5 |
| 14 | Модуль впрыска двигателя, главное реле двигателя, ESC | 7.5 |
| 15 | Автоматическая коробка передач DQ200 и AQ160 | 30 |
| 17 | 50 Диаг. | 7.5 |
| 18 | Пусковой двигатель | 30 |
| 20 | ESC (Насос) | 60 |
| 20 | АБС (насос) | 40 |
| 21 | ESC/ABS (клапаны) | 25 |
| 24 | TH4 Электровентилятор без кондиционера для стран с умеренным климатом | 30 |
| 25 | Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом | 20 |
| 25 | PTC1 | 40 |
| 26 | TJ1/TJ4/TJ7/T6P или TH4/T5l Электрический вентилятор для стран с теплым климатом | 50 |
| 27 | Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом | 30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
