Предохранители и реле SEAT Ateca (2016-2019…)
Схемы относятся к указанным годам и вариантам SEAT Ateca (2016-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Ateca 2016-2019…
Предохранитель прикуривателя (розетка) в SEAT Ateca Это предохранитель №40 в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Номинал, Ампер |
|---|---|
| Черный | 1 |
| Пурпурный | 3 |
| Светло-коричневый | 5 |
| Коричневый | 7.5 |
| Red | 10 |
| Blue | 15 |
| Желтый | 20 |
| Белый или прозрачный | 25 |
| Зеленый | 30 |
| Апельсин | 40 |
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек
Автомобили с левым рулем:

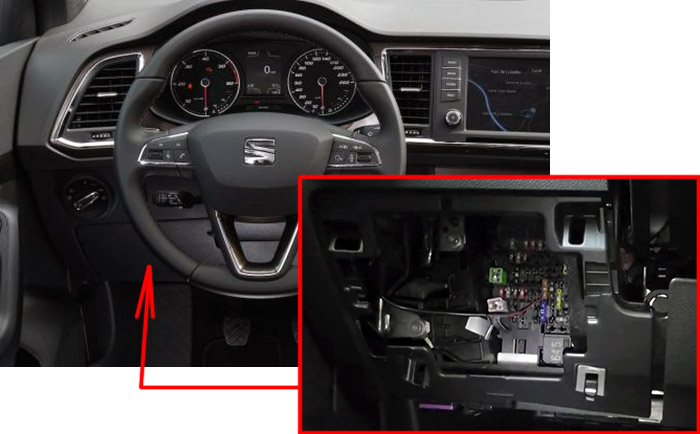

Блок предохранителей расположен за вещевым отсеком.
Автомобили с правым рулем:

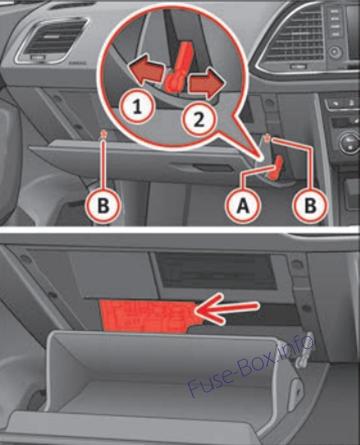

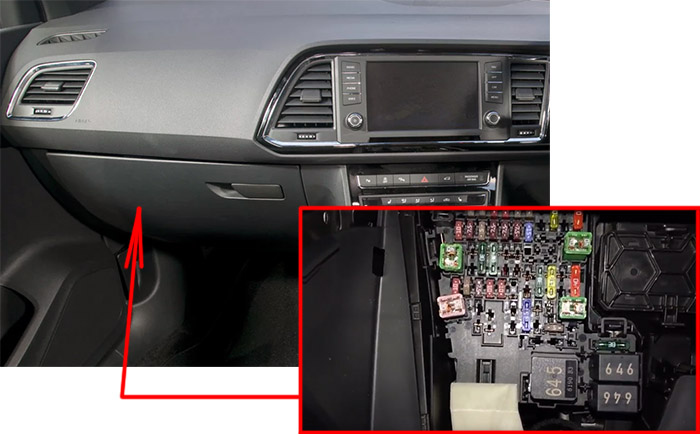

Блок предохранителей находится в бардачке.
Снимите ограничитель открывания (А) в два этапа:
– сначала разблокируйте ограничитель, потянув его назад (стрелка 1), а затем плавно переместите его вправо (стрелка 2). Снимите направляющую, когда крышка находится в нормальном положении открытия (30°).
– Освободите боковые шарниры (B), чтобы перевести крышку во второе открытое положение (60°).

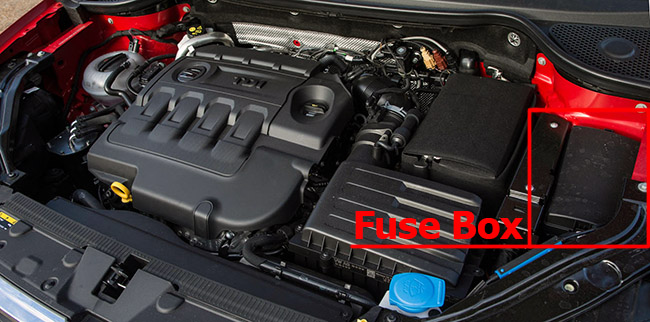

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2016, 2017

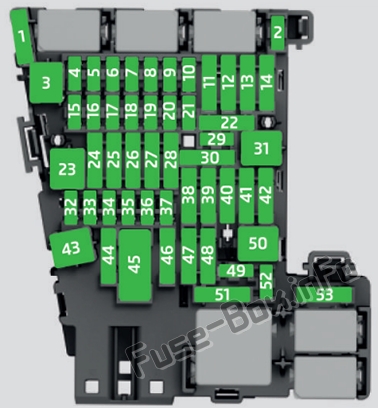

Приборная доска
| № | Потребители | Amps |
|---|---|---|
| 1 | AdBlue (СКВ) | 30 |
| 5 | Шлюз | 5 |
| 6 | Рычаг автоматической коробки передач | 5 |
| 7 | Панель управления кондиционером и отоплением, подогревом заднего стекла, автономным отопителем. | 10 |
| 8 | Диагностика, переключатель ручного тормоза, переключатель света, свет заднего хода, освещение салона, режим движения | 10 |
| 9 | Рулевая колонка | 5 |
| 10 | Радио дисплей | 7.5 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Коммутационная коробка koppelantenne | 7.5 |
| 17 | Приборная доска | 5 |
| 18 | Задняя камера | 7.5 |
| 19 | Кесси | 7.5 |
| 21 | Блок управления Haldex 4x4 | 15 |
| 22 | Трейлер | 15 |
| 23 | Правые огни | 40 |
| 2A | Электрический люк | 30 |
| 25 | Левая дверь | 30 |
| 26 | Сиденья с подогревом | 30 |
| 28 | Трейлер | 25 |
| 31 | Левые огни | 40 |
| 32 | Блок управления системой помощи при парковке | 7,5/10 |
| 33 | Воздушная подушка | 5 |
| 34 | Переключатель заднего хода, климатический датчик, электрохромное зеркало | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 10 |
| 36 | Фронтальная камера, радар | 5/10 |
| 38 | Трейлер | 25 |
| 39 | Правая дверь | 30 |
| 40 | розетка 12В | 20 |
| 42 | Центральный замок | 40 |
| 43 | Внутренний свет | 30 |
| 44 | Трейлер | 15 |
| 45 | Сиденье водителя с электроприводом | 15 |
| 47 | Стеклоочиститель заднего стекла | 15 |
| 49 | Пусковой двигатель; датчик сцепления | 5 |
| 50 | Электрическая задняя крышка | 40 |
| 53 | Обогрев заднего стекла | 30 |

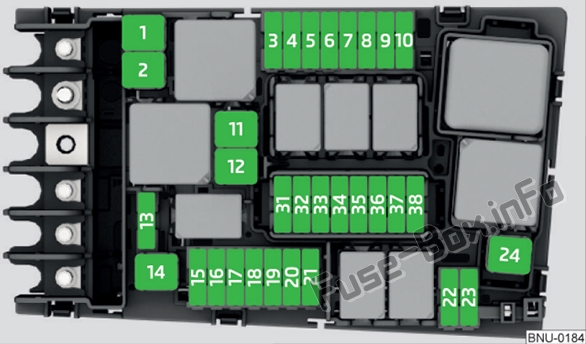

Моторного отсека
| № | Потребители | Amps |
|---|---|---|
| 1 | Блок управления ЕСП | 40 |
| 2 | Блок управления ЕСП | 40 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 5/10 |
| 5 | Датчики двигателя | 10 |
| 6 | Датчик стоп-сигнала | 5 |
| 7 | Питание двигателя | 10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 5/20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Блок управления автоматической коробкой передач | 15/30 |
| 14 | Обогрев лобового стекла | 40 |
| 15 | Horn | 15 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительная ссылка) | 5 |
| 19 | Омыватель ветрового стекла | 30 |
| 20 | Звуковой сигнал | 10 |
| 22 | Блок управления двигателем | 5 |
| 23 | Пусковой двигатель | 30 |
| 24 | PTC | 40 |
| 31 | Нагнетательный насос | 15 |
| 33 | Шестеренчатый насос | 30 |
| 37 | Парковочное отопление | 20 |
2018
Приборная доска
| № | Потребители | Amps |
|---|---|---|
| 1 | AdBlue (СКВ) | 30 |
| 5 | Шлюз | 5 |
| 6 | Рычаг автоматической коробки передач | 5 |
| 7 | Панель управления кондиционером и отоплением, подогревом заднего стекла, автономным отопителем. | 10 |
| 8 | Диагностика, переключатель ручника, переключатель света, свет заднего хода, освещение салона, режим движения, подсветка порога | 10 |
| 9 | Рулевая колонка | 5 |
| 10 | Радио дисплей | 7.5 |
| 11 | Левые огни | 40 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Коробка подключения. | 7.5 |
| 17 | Приборная доска | 7.5 |
| 18 | Задняя камера | 7.5 |
| 19 | Кесси | 7.5 |
| 21 | Блок управления Haldex 4x4 | 15 |
| 22 | Трейлер | 15 |
| 23 | Электрический люк | 30 |
| 24 | Правые огни | 40 |
| 25 | Левая дверь | 30 |
| 26 | Сиденья с подогревом | 30 |
| 27 | Внутренний свет | 30 |
| 28 | Трейлер | 25 |
| 32 | Блок управления системой помощи при парковке, передней камерой и радаром | 7,5/10 |
| 33 | Воздушная подушка | 5 |
| 34 | Переключатель заднего хода, датчик климата, электрохромное зеркало, задние розетки (USB) | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 10 |
| 36 | Правая светодиодная фара | 7.5 |
| 37 | Левая светодиодная фара | 7.5 |
| 38 | Трейлер | 25 |
| 39 | Правая дверь | 30 |
| 40 | розетка 12В | 20 |
| 42 | Центральный замок | 40 |
| 43 | SEAT Sound, превосходит звук CAN и MOST. | 30 |
| 44 | Трейлер | 15 |
| 45 | Сиденье водителя с электроприводом | 15 |
| 47 | Стеклоочиститель заднего стекла | 15 |
| 49 | Пусковой двигатель; датчик сцепления | 5 |
| 50 | Электрическая задняя крышка | 40 |
| 52 | Режим вождения. | 15 |
| 53 | Обогрев заднего стекла | 30 |
Моторного отсека
| № | Потребители | Amps |
|---|---|---|
| 1 | Блок управления ЕСП | 25 |
| 2 | Блок управления ЕСП | 40 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 5/10 |
| 5 | Датчики двигателя | 7.5 |
| 6 | Датчик стоп-сигнала | 5 |
| 7 | Питание двигателя | 10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 10.05.20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Блок управления автоматической коробкой передач | 15/30 |
| 14 | Обогрев лобового стекла | 40 |
| 15 | Horn | 15 |
| 16 | Бензонасос | 15.05.20 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительная ссылка) | 5 |
| 19 | Омыватель ветрового стекла | 30 |
| 20 | Звуковой сигнал | 10 |
| 22 | Блок управления двигателем | 5 |
| 23 | Пусковой двигатель | 30 |
| 24 | PTC | 40 |
| 31 | Нагнетательный насос | 15 |
| 33 | Шестеренчатый насос | 30 |
| 37 | Парковочное отопление | 20 |
2019
Приборная доска
| № | Защищенный компонент | Amps |
|---|---|---|
| 1 | AdBlue (СКВ) | 20 |
| 4 | Звуковой сигнал | 7.5 |
| 5 | Шлюз | 7.5 |
| 6 | Рычаг автоматической коробки передач | 7.5 |
| 7 | Панель управления кондиционером и отоплением, подогревом заднего стекла, автономным отопителем. | 10 |
| 8 | Диагностика, электронный выключатель стояночного тормоза, выключатель света, фонарь заднего хода, внутреннее освещение, режим движения, подсветка порога | 7.5 |
| 9 | Рулевая колонка | 7.5 |
| 10 | Радио дисплей | 7.5 |
| 11 | Левые огни | 40 |
| 12 | Радио | 20 |
| 14 | Вентилятор кондиционера | 40 |
| 15 | Разблокировка рулевой колонки | 10 |
| 16 | Коробка подключения | 7.5 |
| 17 | Приборная панель, OCU | 7.5 |
| 18 | Задняя камера | 7.5 |
| 19 | Кесси | 7.5 |
| 20 | SCR, реле двигателя, 1,5 | 10/15 |
| 21 | Блок управления Haldex 4x4 | 15 |
| 22 | Трейлер | 15 |
| 23 | Электрический люк | 20 |
| 24 | Правые огни | 40 |
| 25 | Левая дверь | 30 |
| 26 | Сиденья с подогревом | 30 |
| 27 | Внутренний свет | 30 |
| 28 | Трейлер | 25 |
| 32 | Блок управления системой помощи при парковке, передней камерой и радаром | 7,5/10 |
| 33 | Воздушная подушка | 7.5 |
| 34 | Переключатель заднего хода, датчик климата, электрохромное зеркало, задние розетки (USB) | 7.5 |
| 35 | Диагностика, блок управления фарами, корректор фар | 7.5 |
| 36 | Правая светодиодная фара | 7.5 |
| 37 | Левая светодиодная фара | 7.5 |
| 38 | Трейлер | 25 |
| 39 | Правая дверь | 30 |
| 40 | розетка 12В | 20 |
| 42 | Центральный замок | 40 |
| 43 | Beats Audio CAN и MOST. | 30 |
| 44 | Трейлер | 15 |
| 45 | Сиденье водителя с электроприводом | 15 |
| 47 | Стеклоочиститель заднего стекла | 15 |
| 49 | Пусковой двигатель; датчик сцепления | 7.5 |
| 50 | Электрическая задняя крышка | 40 |
| 52 | Режим вождения. | 15 |
| 53 | Обогрев заднего стекла | 30 |
| Задние розетки (предохранитель на линии) | 7.5 |
Моторного отсека
| № | Защищенный компонент | Amps |
|---|---|---|
| 1 | Блок управления ЕСП | 25 |
| 2 | Блок управления ЕСП | 40 |
| 3 | Блок управления двигателем (дизель/бензин) | 30/15 |
| 4 | Датчики двигателя | 7.5 |
| 5 | Датчики двигателя | 7.5 |
| 6 | Датчик стоп-сигнала | 7.5 |
| 7 | Питание двигателя | 7,5/10 |
| 8 | Лямбда-зонд | 10/15 |
| 9 | Двигатель | 10.05.20 |
| 10 | Блок управления топливным насосом | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Шестеренчатый насос | 30 |
| 14 | Обогрев лобового стекла | 40 |
| 15 | Horn | 15 |
| 16 | Бензонасос | 7,15.05.20 |
| 17 | Блок управления двигателем | 7.5 |
| 18 | Клемма 30 (положительная ссылка) | 7.5 |
| 19 | Омыватель ветрового стекла | 30 |
| 21 | Блок управления автоматической коробкой передач | 15/30 |
| 22 | Блок управления двигателем | 7.5 |
| 23 | Пусковой двигатель | 30 |
| 24 | PTC | 40 |
| 31 | Нагнетательный насос | 15 |
| 37 | Парковочное отопление | 20 |
