Предохранители и реле SEAT Cordoba (Mk2/6L, 2002-2009)
Схемы относятся к указанным годам и вариантам SEAT Cordoba (Mk2/6L, 2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Cordoba 2002-2009 гг.
Предохранитель прикуривателя (розетка) в SEAT Cordoba Предохранитель №49 в блоке предохранителей панели приборов.
Оглавление
Цветовая маркировка предохранителей
Цветовая маркировка предохранителей
| Цвет | Амперы |
|---|---|
| Бежевый | 5 ампер |
| Коричневый | 7,5 А |
| Red | 10 ампер |
| Blue | 15 ампер |
| Желтый | 20 ампер |
| Белый/Натуральный | 25 ампер |
| Зеленый | 30 ампер |
Расположение блока предохранителей
Расположение блока предохранителей

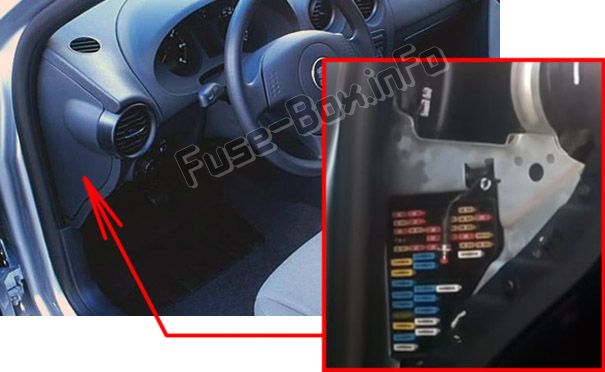

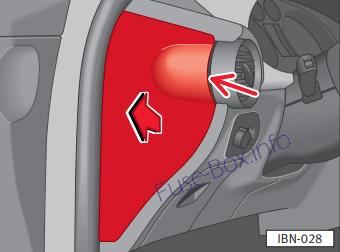

Пассажирский отсек
Предохранители расположены с левой стороны приборной панели за крышкой.
В версиях с правым рулем предохранители находятся с правой стороны приборной панели за крышкой.

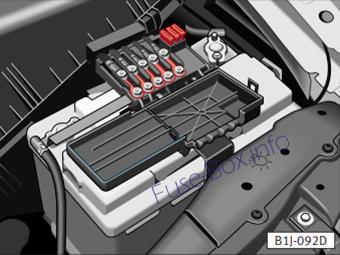

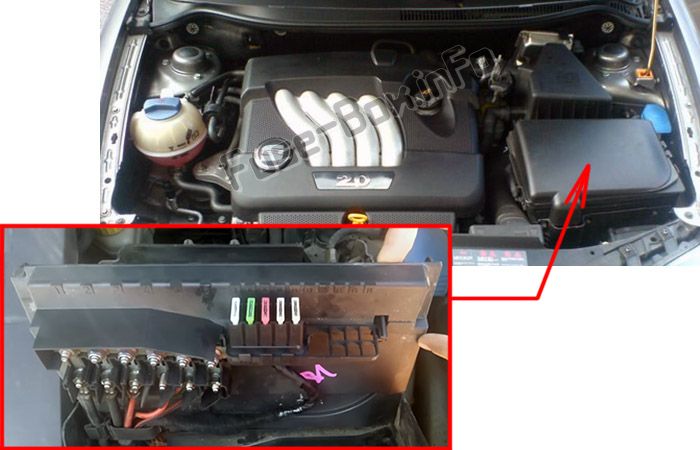

Моторного отсека
Он находится в моторном отсеке на аккумуляторе
Схемы блока предохранителей
Схемы блока предохранителей
2005

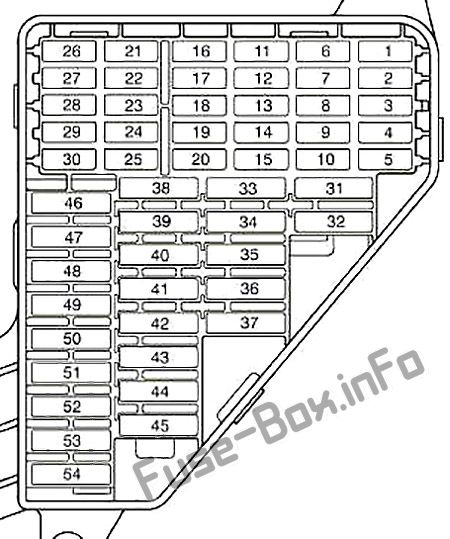

Приборная доска
| № | Составная часть | Амперы |
|---|---|---|
| 1 | Free | ... |
| 2 | АБС/ЭСП | 10 |
| 3 | Free | ... |
| 4 | Стоп-сигнал, сцепление | 5 |
| 5 | Блок управления двигателем (бензин) | 5 |
| 6 | Ближний свет, правый | 5 |
| 7 | Ближний свет, левый | 5 |
| 8 | Регулятор обогрева зеркал | 5 |
| 9 | Лямбда-зонд | 10 |
| 10 | Сигнал "S", радиоуправление | 5 |
| 11 | Free | ... |
| 12 | Фары с регулировкой по высоте | 5 |
| 13 | Датчик уровня/давления масла | 5 |
| 14 | Дополнительный обогрев двигателя/масляный насос | 10 |
| 15 | Управление автоматической коробкой передач | 10 |
| 16 | Сиденья с подогревом | 15 |
| 17 | Блок управления двигателем | 5 |
| 18 | Панель приборов/Отопление и вентиляция, Навигация, Регулировка фар по высоте, Электрозеркала | 10 |
| 19 | Задний свет | 15 |
| 20 | Насос омывателя ветрового стекла | 10 |
| 21 | Дальний свет, правый | 10 |
| 22 | Дальний свет, левый | 10 |
| 23 | Подсветка номерного знака/контрольная лампа габаритного света | 5 |
| 24 | Стеклоочиститель | 10 |
| 25 | Опрыскиватели (бензин) | 10 |
| 26 | Выключатель стоп-сигнала/ESP | 10 |
| 27 | Панель приборов/Диагностика | 5 |
| 28 | Управление: освещение бардачка, освещение багажника, внутреннее освещение люка на крыше | 10 |
| 29 | Климатроник | 5 |
| 30 | Free | ... |
| 31 | Электронное окно слева | 25 |
| 32 | Управление центральным замком | 15 |
| 33 | Звуковой сигнал с автономным питанием | 15 |
| 34 | Текущее предложение | 15 |
| 35 | Открытая крыша | 20 |
| 36 | Электровентиляторный обогрев/вентиляция двигателя | 25 |
| 37 | Насос/омыватели фар | 20 |
| 38 | Противотуманные фары, задние противотуманные фары | 15 |
| 39 | Блок управления бензиновым двигателем | 15 |
| 40 | Блок управления дизельным двигателем | 20 |
| 41 | Индикатор уровня топлива | 15 |
| 42 | Трансформаторное зажигание | 15 |
| 43 | Ближний свет, правый | 15 |
| 44 | Электрический стеклоподъемник, задний левый | 25 |
| 45 | Электростеклоподъемник, передний правый | 25 |
| 46 | Управление стеклоочистителями | 20 |
| 47 | Управление обогревом заднего ветрового стекла | 20 |
| 48 | Управление поворотниками | 15 |
| 49 | Более легкий | 15 |
| 50 | Текущий датчик дождя/центральный замок | 20 |
| 51 | Радио/CD/GPS | 20 |
| 52 | Horn | 20 |
| 53 | Ближний свет, левый | 15 |
| 54 | Электрический стеклоподъемник, задний правый | 25 |
Назначение предохранителей в моторном отсеке на АКБ
| № | Составная часть | Амперы |
|---|---|---|
| Металлические предохранители (эти предохранители должны заменяться только в Центре технического обслуживания): | ||
| 1 | Генератор/зажигание | 175 |
| 2 | Распределение входного потенциала пассажирского салона | 110 |
| 3 | Насос гидроусилителя руля | 50 |
| 4 | SLP (бензин)/предварительный подогрев свечей зажигания (дизель) | 50 |
| 5 | Электровентилятор/вентилятор климата | 40 |
| 6 | АБС контроль | 40 |
| Неметаллические предохранители: | ||
| 7 | АБС контроль | 25 |
| 8 | Электровентилятор отопителя/вентилятор климата | 30 |
| 9 | Free | |
| 10 | Управление проводкой | 5 |
| 11 | Климатический вентилятор | 5 |
| 12 | Free | |
| 13 | Управление автоматической коробкой передач Jatco | 5 |
| 14 | Free | |
| 15 | Free | |
| 16 | Free |
2006, 2007, 2008
Приборная доска
| № | Электрооборудование | Амперы |
|---|---|---|
| 1 | Насос вторичной воды 1.8 20 VT (T16) | 15 |
| 2 | АБС/ЭСП | 10 |
| 3 | Вакантно | |
| 4 | Стоп-сигнал, выключатель сцепления, катушки реле | 5 |
| 5 | Блок управления двигателем (бензин) | 5 |
| 6 | Правый габаритный свет | 5 |
| 7 | Левый габаритный свет | 5 |
| 8 | Блок обогрева зеркал | 5 |
| 9 | Лямбда-зонд | 10 |
| 10 | Сигнал "S", радиоблок | 5 |
| 11 | Электропитание зеркала | 5 |
| 12 | Регулировка высоты фар | 5 |
| 13 | Датчик давления/уровня масла | 5 |
| 14 | Дополнительный отопительный двигатель/топливный насос | 10 |
| 15 | Автоматическая коробка передач | 10 |
| 16 | Сиденья с подогревом | 15 |
| 17 | Блок управления двигателем | 5 |
| 18 | Панель приборов /Отопление и вентиляция. Навигация, Регулировка высоты фар. Электрическое зеркало | 10 |
| 19 | Задний свет | 10 |
| 20 | Насос омывателя ветрового стекла | 10 |
| 21 | Фара дальнего света, правая | 10 |
| 22 | Фара дальнего света, левая | 10 |
| 23 | Подсветка номерного знака/индикатор габаритных огней | 5 |
| 24 | Стеклоочиститель заднего стекла | 10 |
| 25 | Форсунки (топливные) | 10 |
| 26 | Выключатель стоп-сигнала/ESP (датчик поворота) | 10 |
| 27 | Панель приборов/Диагностика | 5 |
| 28 | Блок: освещение перчаточного ящика, освещение багажника, освещение салона | 10 |
| 29 | Климатроник | 5 |
| 30 | Блок питания центрального замка | 5 |
| 31 | Управление левым передним стеклом | 25 |
| 32 | Вакантно | |
| 33 | Звуковой сигнал с автономным питанием | 15 |
| 34 | Блок управления двигателем | 15 |
| 35 | Люк на крыше | 20 |
| 36 | Обогрев/обдув вентилятора двигателя | 25 |
| 37 | Насос омывателя фар | 20 |
| 38 | Передние и задние противотуманные фары | 15 |
| 39 | Блок управления двигателем (бензин) | 15 |
| 40 | Блок управления двигателем дизель + SDI Топливный насос | 30 |
| 41 | Указатель уровня топлива | 15 |
| 42 | Трансформатор зажигания Блок управления двигателем Т70 | 15 |
| 43 | Ближний свет фар (правая сторона) | 15 |
| 44 | Управление левым задним стеклом | 25 |
| 45 | Управление передним правым стеклом | 25 |
| 46 | Стеклоочиститель | 20 |
| 47 | Блок обогрева заднего стекла | 20 |
| 48 | Блок индикатора | 15 |
| 49 | Зажигалка | 15 |
| 50 | Блокировка | 15 |
| 51 | Радио/CD/GPS/телефон | 20 |
| 52 | Horn | 20 |
| 53 | Ближний свет фар (левая сторона) | 15 |
| 54 | Управление правым задним стеклом | 25 |
| Предохранители под рулем в держателе реле | ||
| 1 | PTC (дополнительный электрический нагрев воздухом) | 40 |
| 2 | PTC (дополнительный электрический нагрев воздухом) | 40 |
| 3 | PTC (дополнительный электрический нагрев воздухом) | 40 |
Назначение предохранителей в моторном отсеке на АКБ
| № | Электрооборудование | Амперы |
|---|---|---|
| Металлические предохранители (эти предохранители должны заменяться только в Центре технического обслуживания): | ||
| 1 | Генератор/стартер | 175 |
| 2 | Распределитель напряжения питания внутри автомобиля | 110 |
| 3 | Насос гидроусилителя рулевого управления | 50 |
| 4 | Предварительный подогрев свечи зажигания (дизель) | 50 |
| 5 | Электрический вентилятор отопителя/вентилятор кондиционера | 40 |
| 6 | Блок АБС | 40 |
| Неметаллические предохранители: | ||
| 7 | Блок АБС | 25 |
| 8 | Электрический вентилятор отопителя/вентилятор кондиционера | 30 |
| 9 | Блок АБС | 10 |
| 10 | Кабельный блок управления | 5 |
| 11 | Клима вентилятор | 5 |
| 12 | Вакантно | |
| 13 | Блок Jatco для автоматической коробки передач | 5 |
| 14 | Вакантно | |
| 15 | Вакантно | |
| 16 | Вакантно |
Назначение предохранителей в моторном отсеке (боковой ящик)
| № | Электрооборудование | Амперы |
|---|---|---|
| B1 | Генератор < 140 Вт | 150 |
| B1 | Генератор> 140 Вт | 200 |
| C1 | Усилитель руля | 80 |
| D1 | PTC (дополнительный электрический нагрев воздухом) | 100 |
| E1 | Вентилятор > 500 Вт / вентилятор < 500 | 80/50 |
| F1 | Многополюсное питание «30». Внутренний блок предохранителей | 100 |
| G1 | Питание предохранителя прицепа во внутреннем блоке предохранителей | 50 |
| H1 | Вакантно |
