Предохранители и реле SEAT Exeo (2008-2013)
Схемы относятся к указанным годам и вариантам SEAT Exeo (2008-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля SEAT.
Расположение предохранителей SEAT Exeo 2008-2013
Предохранители прикуривателя (розетка) в SEAT Exeo Это предохранители № 33 (прикуриватель), № 35 (розетка багажного отделения) и № 41 (розетка 230 вольт) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

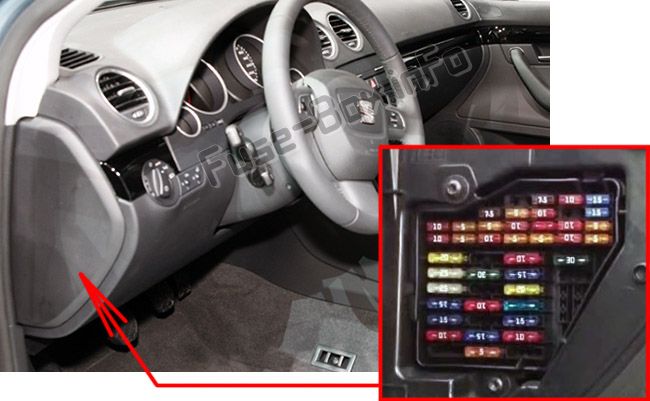

Расположение блока предохранителей
Блок предохранителей расположен в левой части приборной панели.
Схема блока предохранителей

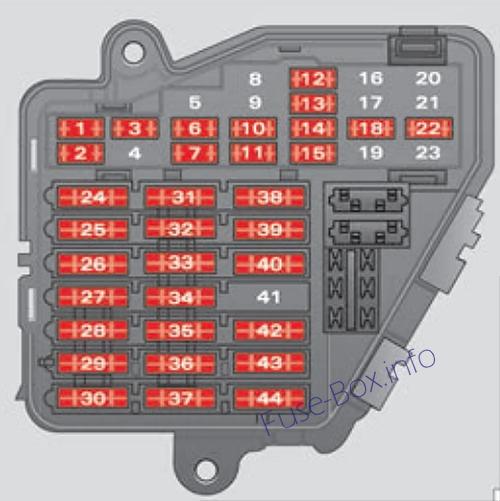

Схема блока предохранителей
Назначение предохранителей
| No. | Потребитель | Amps |
|---|---|---|
| 1 | Кондиционер | 10 |
| 2 | Лампы для ног | 5 |
| 3 | Форсунки омывателя с подогревом | 5 |
| 4 | Вентилятор радиатора | 5 |
| 5 | Помощь при парковке, автоматическая коробка передач | 10 |
| 6 | Кондиционер (датчик чистоты воздуха), датчик давления | 5 |
| 7 | Электронная система курсовой устойчивости (ESP), выключатель стоп-сигнала, датчик педали сцепления, датчик угла поворота рулевого колеса | 10 |
| 8 | телефон | 5 |
| 9 | Усилитель тормоза (вакуумный насос) | 15 |
| 10 | Адаптивные фары справа | 5 |
| 11 | Подушка безопасности и отключение подушки безопасности переднего пассажира | 5 |
| 12 | Диагностический разъем | 10 |
| 13 | Блок рулевой колонки | 10 |
| 14 | Стоп-сигналы | 10 |
| 15 | Приборная доска | 10 |
| 16 | Вакантно | |
| 17 | Контроль давления в шинах, датчик дождя/света | 10 |
| 18 | Адаптивные фары слева | 5 |
| 19 | Вакантно | |
| 20 | Вакантно | |
| 21 | Вакантно | |
| 22 | Дверь водителя/дверь переднего пассажира | 15 |
| 23 | Задние двери | 15 |
| 24 | Центральный блок электрики для оборудования комфорта | 20 |
| 25 | Вентилятор отопителя | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Розетка для прицепа (блок управления) | 30 |
| 28 | Топливный насос, вспомогательный насос для дизельного топлива | 20 |
| 29 | Вакантно | |
| 30 | Сдвижной/наклонный люк | 20 |
| 31 | Диагностический разъем, внутреннее зеркало заднего вида с автоматическим затемнением, фонарь заднего хода, автоматическая коробка передач | 15 |
| 32 | Буксирная розетка | 15 |
| 33 | Более легкий | 20 |
| 34 | Нагреватель лямбда-зонда | 10 |
| 35 | Розетка в багажном отделении | 20 |
| 36 | Система стеклоочистителя | 30 |
| 37 | Насос омывателя ветрового стекла и омывателя фар | 30 |
| 38 | Освещение багажного отделения, сигнализация | 15 |
| 39 | Радио, Усилитель | 20 |
| 40 | Horn | 25 |
| 41 | розетка 230 вольт | 30 |
| 42 | Электронная программа стабилизации (ESP) | 25 |
| 43 | Управление двигателем | 15 |
| 44 | Обогрев сидений | 35 |
